Инструкции по использованию тестер транзисторов GM328A

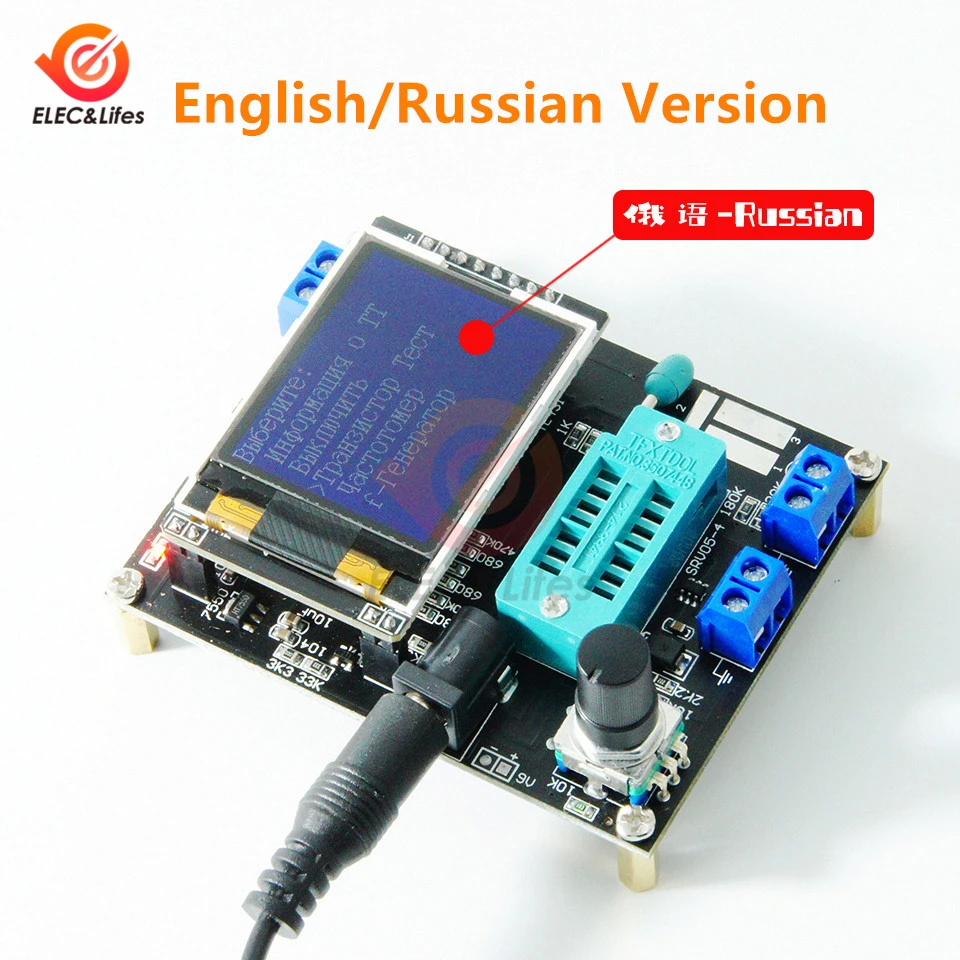

Примечание: все следующие функции доступны на английском языке, некоторые функции не обновляются в русской версии

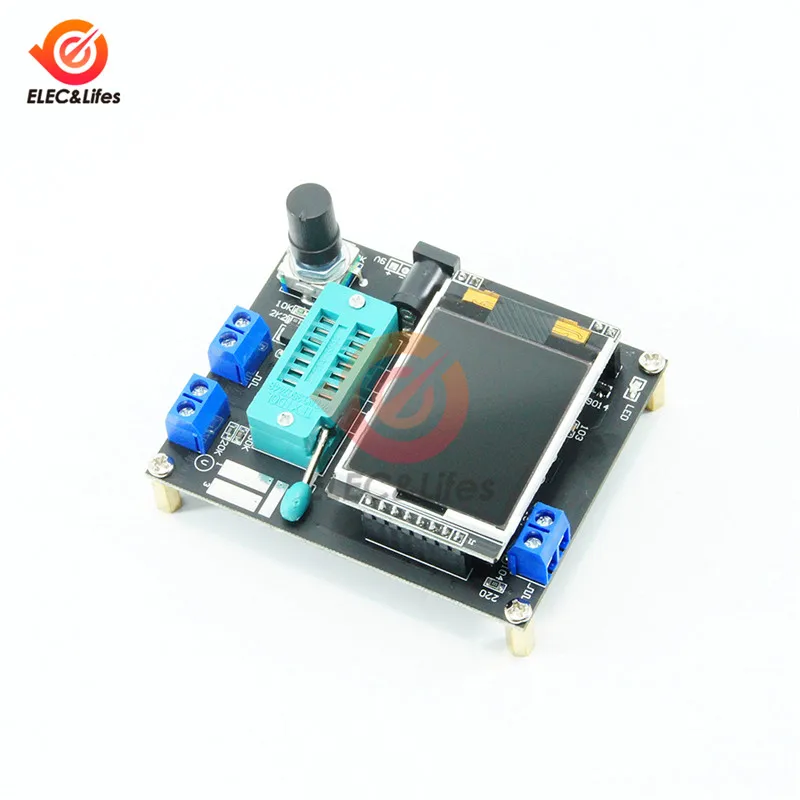

Описание:

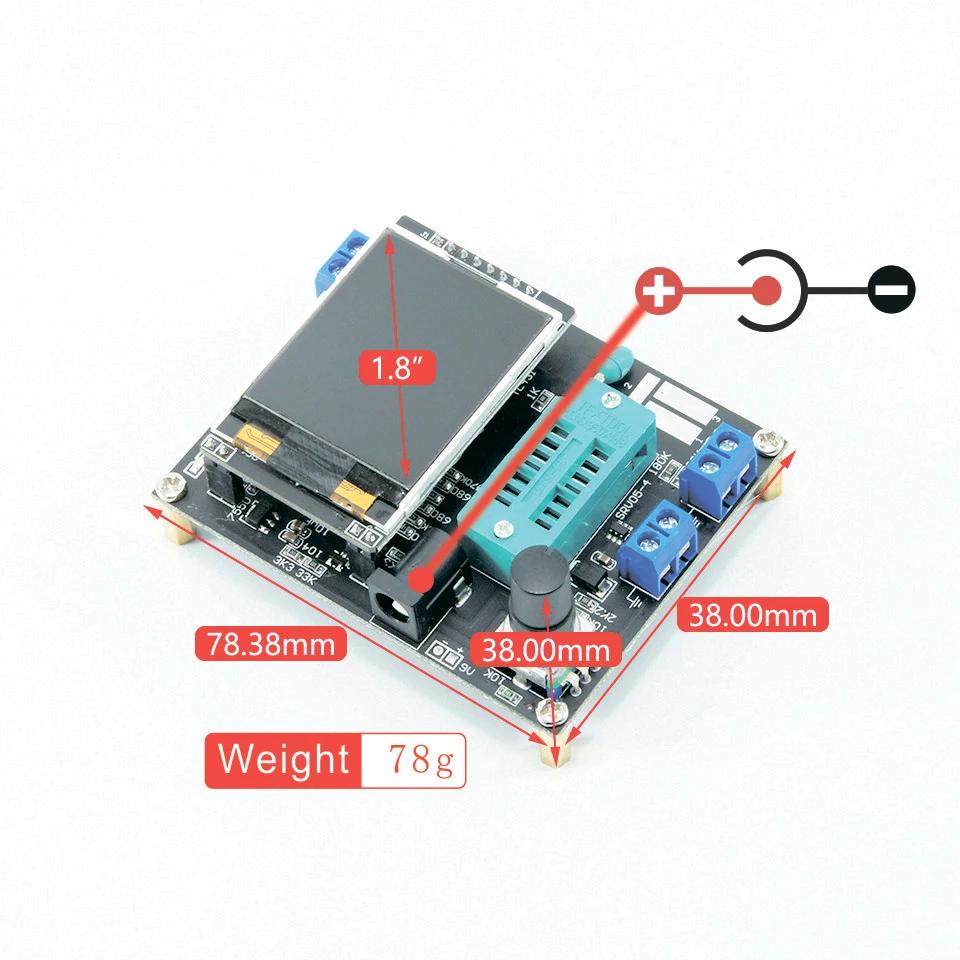

Входное напряжение: 6,8-12 В постоянного тока
Рабочее напряжение: около 30 мА, измеряется при вводе 7,5 В постоянного тока
Прибор для проверки транзисторов
Тестер управляется поворотным переключателем кодировщика,
Поворотный переключатель может иметь в общей сложности 6 операций, короткое нажатие, длительное нажатие, левое вращение, правое вращение, левое вращение, правое вращение.
В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.
После завершения теста, если устройство не обнаружено. Удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в функциональное меню. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз в пункт меню. Для ввода функционального элемента нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

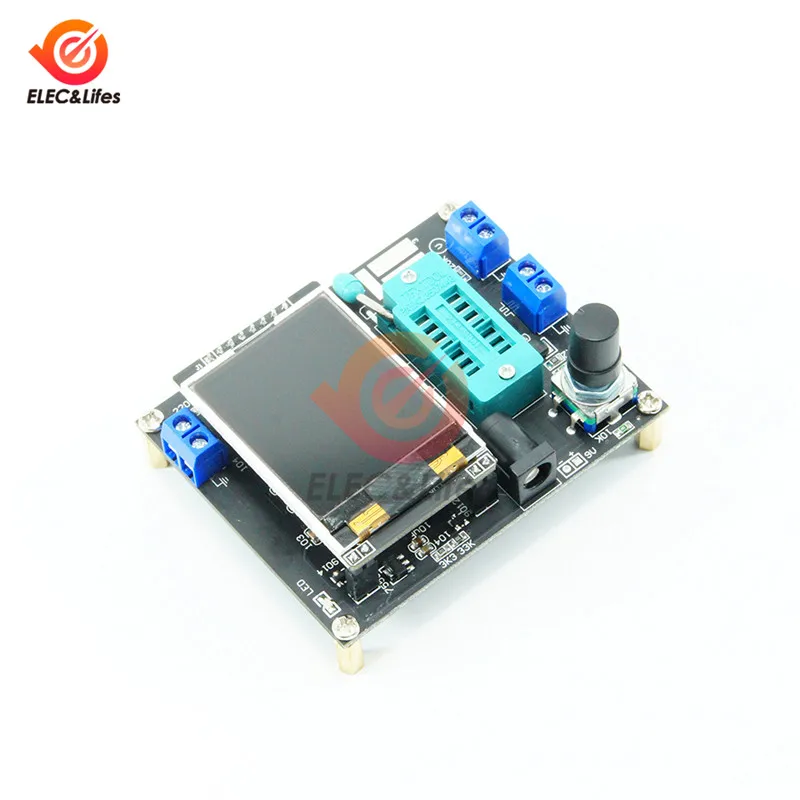

①Кнопка управления
②Square wave и PWM outputinterface
③ Интерфейс измерения напряжения

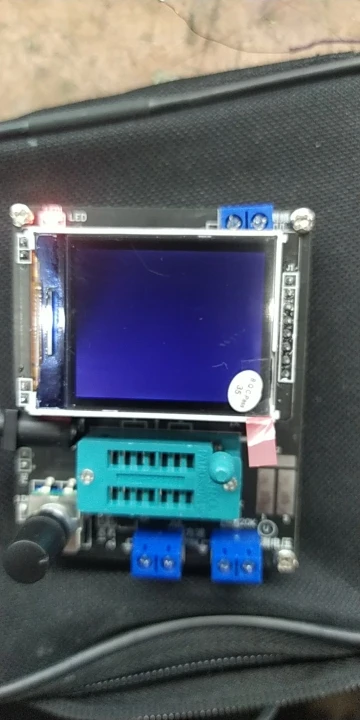

④Оригинальный тестовый бит
⑤В исходном тестовом основании
160 полноцветный дисплей 160 × 128
Frequency интерфейс messurement частоты
⑧Разъем адаптера питания
Contact 9V контакт батареи 9V
Indicator рабочий индикатор
Сравнение функций версии
Особенности

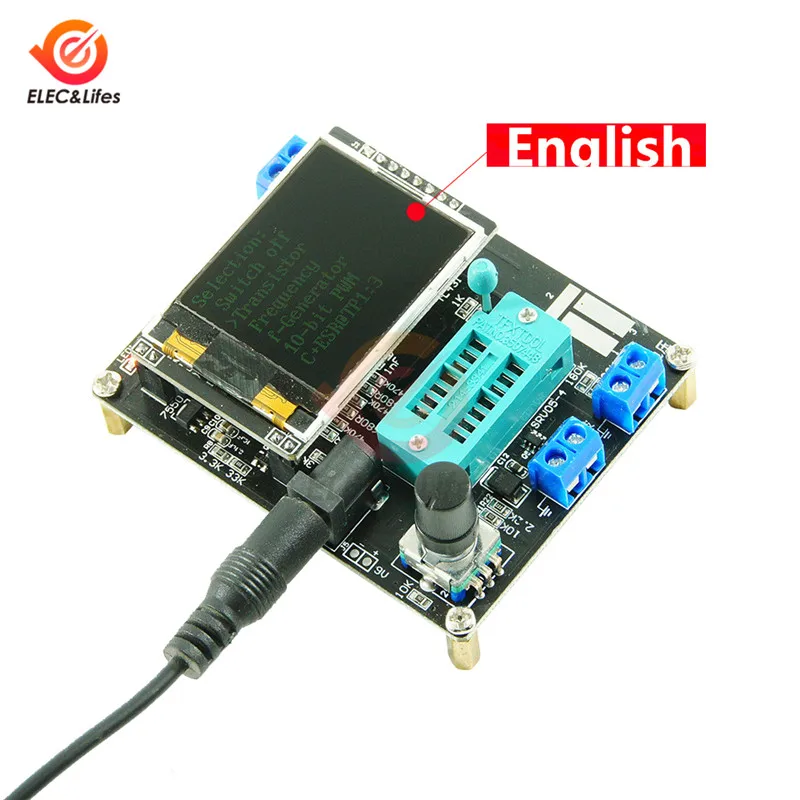

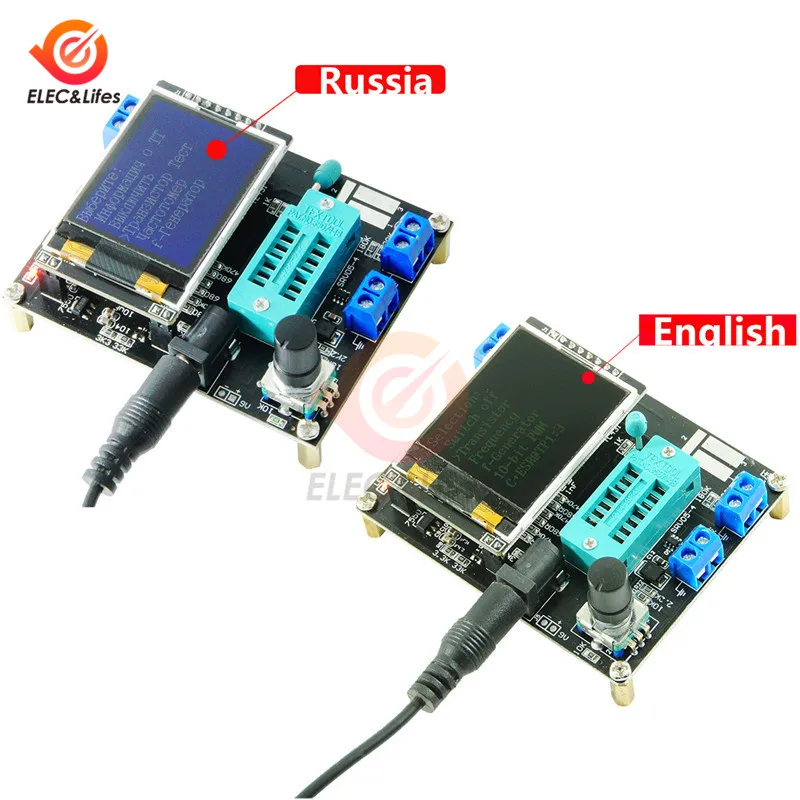

Английский
Русский
Выключить
Да
Транзистор
Да
F-генератор
Да
10-битная ШИМ
Да
: 3
Да
C + ESR @ TP1:3
Да
1-|-3
Да
DS18B20
Да
Нет
C(uF)-коррекция
Да
IR_Decoder
Да
Нет
IR_Encoder
Да
Нет
DHT11
Да
Нет
SelfTest
Да
Напряжение
Да
Цвет фронта
Да
Нет
Задний цвет
Да
Нет
Отображение данных
Да
Испытательное устройство

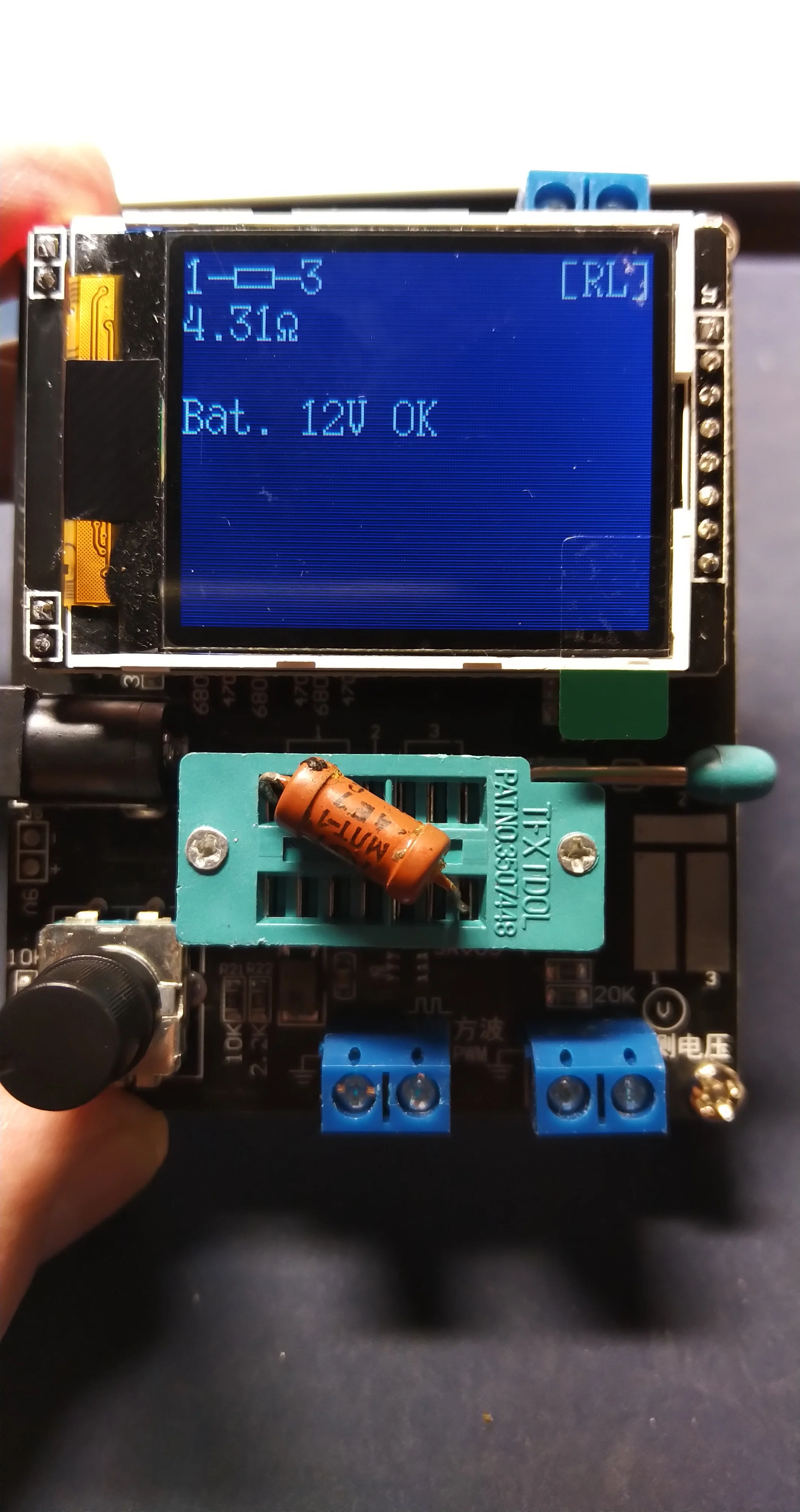

Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке следующим образом:
На правой стороне испытательного сиденья находится тестовое положение патча, есть номера 1, 2 и 3 соответственно, каждый из которых соответствует TP1, TP2 и TP3
При тестировании компонента, имеющего только 2 контакта, булавки не делятся на Тестовый заказ, 2 контакта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовых пункта соответственно, независимо от заказа. После тестирования тестер автоматически распознает имя и точку тестирования компонента и отображает его на экране.
При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически войдет в непрерывный тестовый режим после завершения теста, так что компоненты на TP1 и TP3 могут быть непрерывно и синхронно измерены без нажатия на выключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», только один раз. Чтобы проверить снова, нажмите на переключатель один раз.
Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовую розетку для измерения, в противном случае может быть поврежден однокристальный микрокомпьютер тестера.
1. Калибровка
Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
Способ работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования при наблюдении за экраном. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, нормальный процесс тестирования выполняется, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка
После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.
Полную калибровку необходимо ввести из функционального меню, а также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. Мигающая строка «короткие зонды!» появляется на экране, что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», полный процесс калибровки завершен.
2. Функциональное меню
2,1 выключение
2,2 транзистор
2,3 частота
Частота измерения. Нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, период отображается
2,4 f-генератор
Квадратный генератор волн, есть несколько квадратных волновых частот на выбор, Левая или правая кнопка тестирования вращения для переключения различных квадратных волновых частот, длительное нажатие кнопки тестирования, чтобы выйти из квадратный генератор волн.
2,5 10 бит ШИМ
Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо, чтобы настроить рабочий цикл импульса, от 1%-99%. Нажмите кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.
2,6 C + ESR @ TP1:3
Функция измерения емкости онлайн, два провода могут быть сделаны из TP1 и TP3, а значение емкости и ESR конденсаторов 2uF-50mF могут быть измерены онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, где находится емкость, должна быть полностью отключена, она может быть осуществлена только после электричества.
2,7
Метод измерения непрерывного сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеренного сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности-0,01 mH-20 ч. Нажмите кнопку проверки для выхода.
2,8 1-|-3
Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсатор
