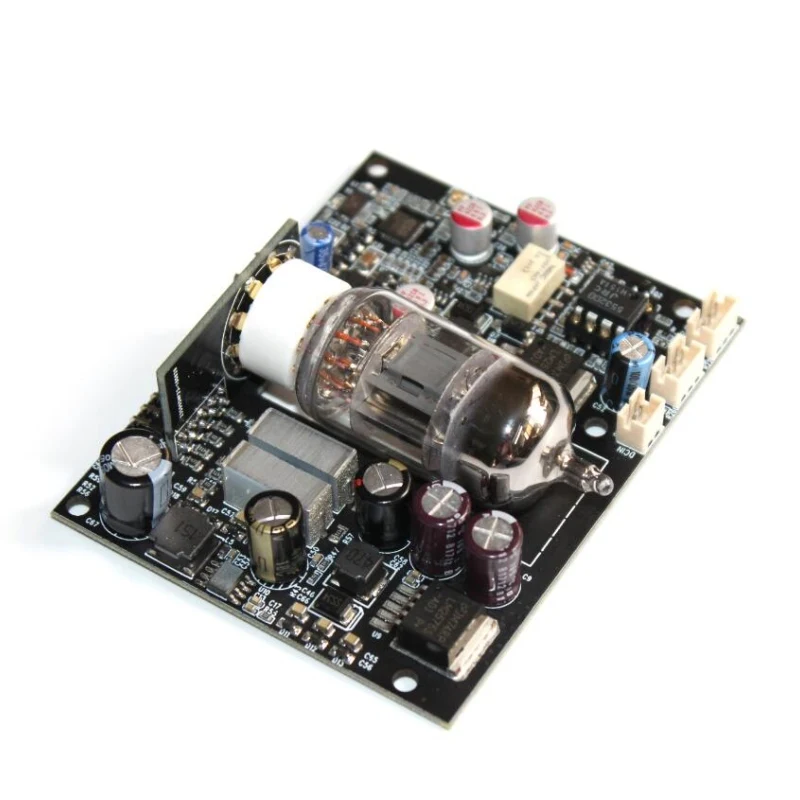

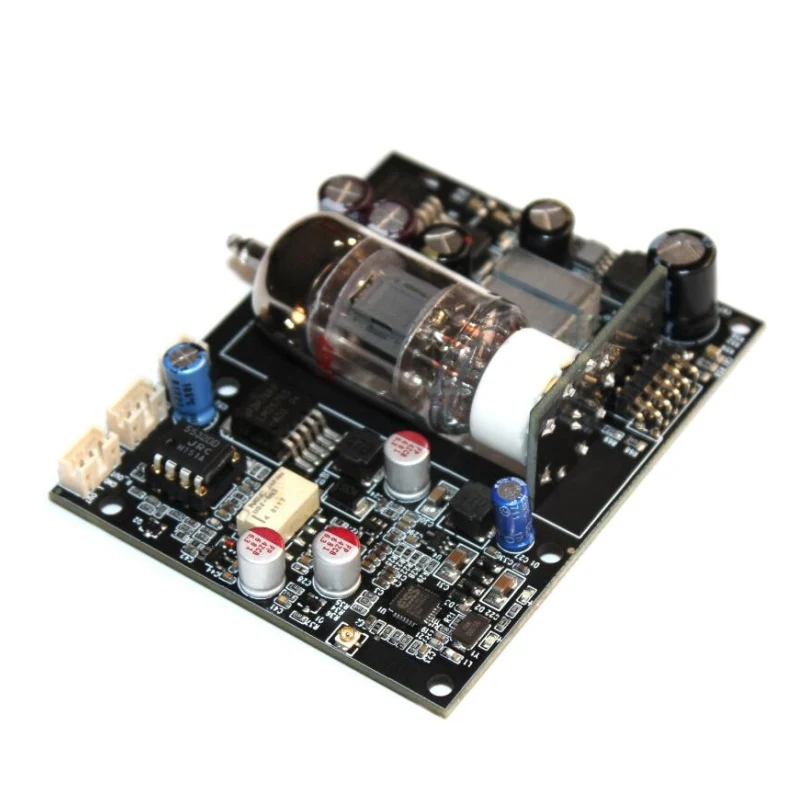

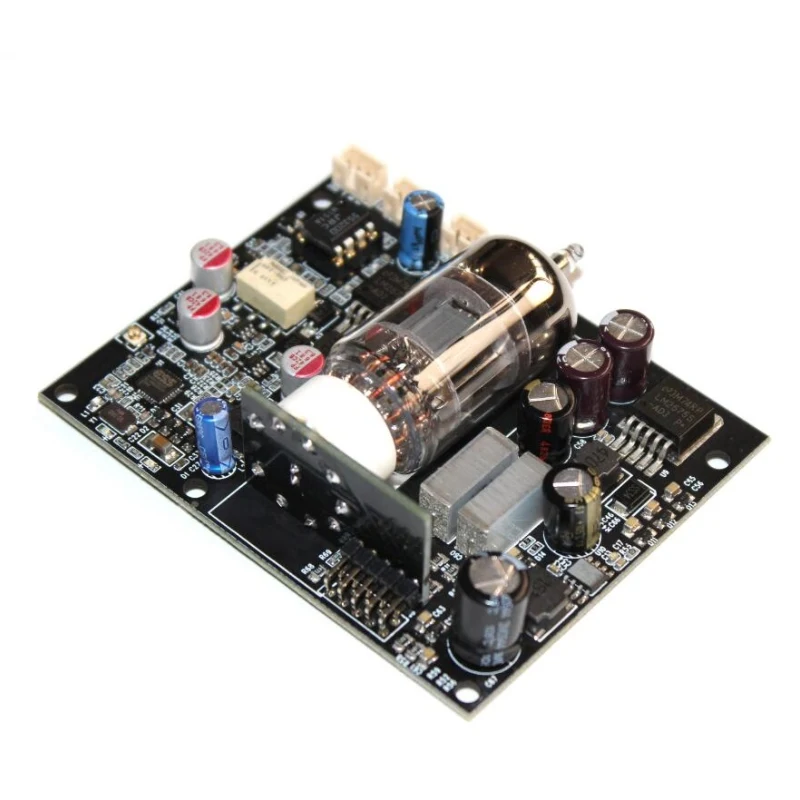

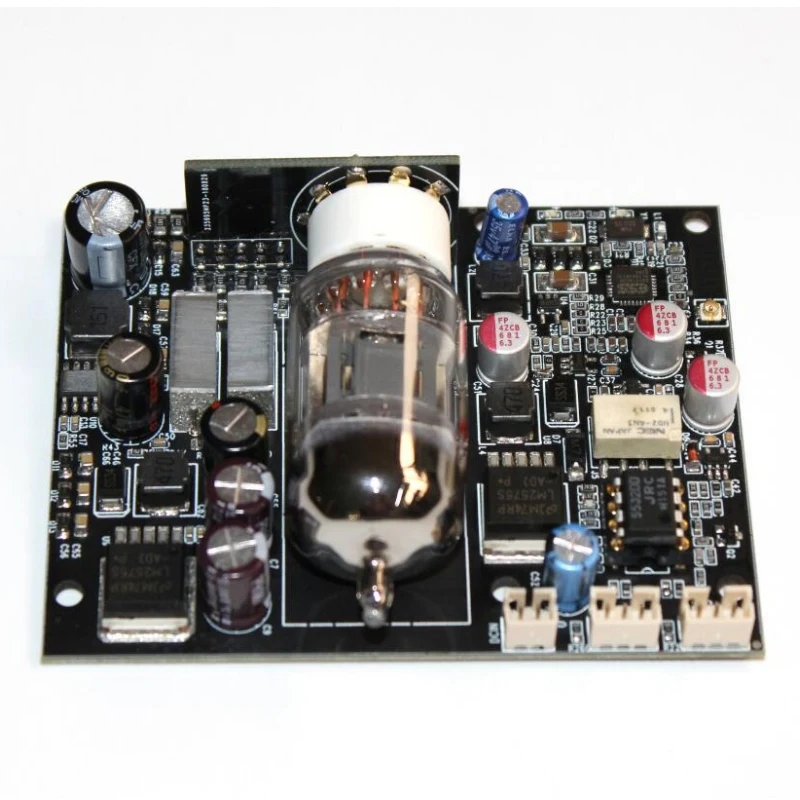

Плата принимаетQCC5125ЧипПрием цифрового аудио сигнала Bluetooth, и передает цифровой сигнал I2S наЧип ESS9018 для декодирования
Выходной аналоговый аудиосигнал фильтруется двойным операционным усилителем и выходом 12AU7 электрического/трубного усилителя.
Модуль поддерживаетБеспроводной прием BluetoothИAUX аналоговый аудио входДля переключения на выходе. AUX также усилен трубкой, а также эквивалентен ламповому преусилителю. Модуль по умолчанию переходит в режим линии AUX, режим переключения является автоматическим переключением, и предпочтительно Bluetooth.
Максимальная поддержкаЧастота дискретизации 24 бит/96 кГц
Аудиовыход может быть подключен к входному сигналу передней панели, или может быть подключен к усилителю мощности. Использует реле без потерь и не влияет на качество звука.
Широкое напряжение12V-32V постоянного токаМожет использоваться, дизайн продукта многоступенчатый регулятор напряжения, модуль Bluetooth, чип DAC, чип op amp питается от независимого чипа управления питанием, 12AU7 трубка использует 110 В высоковольтный источник питания, используя классическийNE5S32 op amp

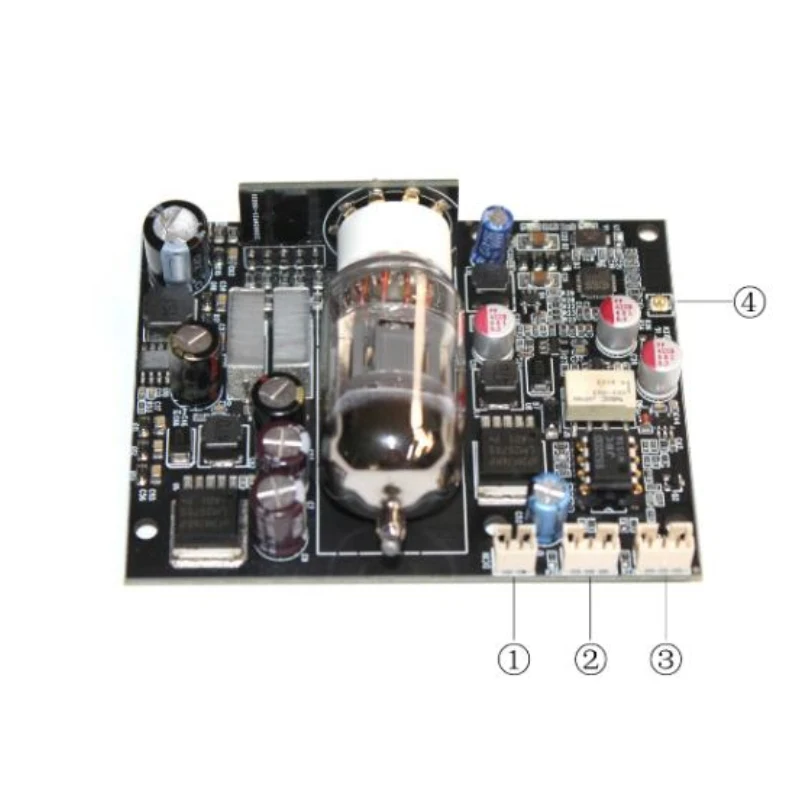

1 вход питания постоянного тока подключен к красному (+ 12 В) для положительного и черного (GND) для
Отрицательный электрод. Поддержка DC12V-32V,Примечание: мощность переменного тока не может быть использована.
2 AUX аналоговый аудио входной интерфейс, белая линия (INL) для левого канала, черный (G
ND)-это аудио заземление, а красный (INR)-правильный канал. Примечание: аудио заземление не
Может принять неправильное соединение.
3 интерфейса аудиовыхода, белая линия (L-OUT)-левый канал, черный (GND)
Аудио заземление, красный (R-OUT) является правильным каналом.Примечание: аудио заземление не
Может принять неправильное соединение.
4 Bluetooth внешняя антенна Пряжка, антенна с пряжкой может быть непосредственно прикреплена, вы можете использовать2. 4G антенна. Модуль должен быть установлен в металлический чехол, и должна быть добавлена внешняя антенна.В противном случае расстояние приема сильно зависит.
Входное Рабочее напряжение: DC12-32V (постоянный ток)
Аудио вход: <2Vrms сопротивление: >10 кОм
Аудиовыход: <3Vrms сопротивление: >10KΩ
Поддержка Bluetooth 5,1:LDAC/APTX-HD/APTX-LL/APTX/SBC/AAC
Расстояние приема Bluetooth: 5-20 м
Здесь, чтобы объяснить расстояние приема Bluetooth off T. В зависимости от различных условий и необоснованного конца передачи, получите
Расстояние передачи отличается, например, установка ветрового стекла в металлический чехол проводника. Должны быть установлены внешние дни
Линия. В противном случае сигнал синего копья защищен внешним корпусом. Жесткая ведьма влияет на прием сигнала. Компания протестировала apple
Серия «машин, расстояние более 20 и более, другие модели» могут полагаться только на сами плееры для тестирования.

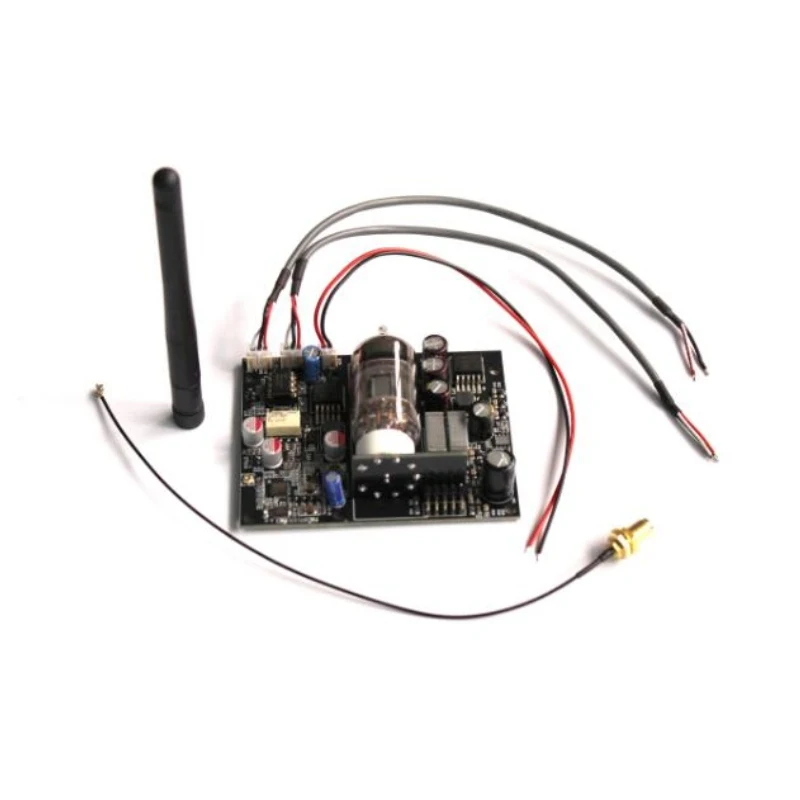

Посылка включает:
1 X Bluetooth 5,0 ламповый преампер
1 х Bluetooth Антенна
3 X Кабель
