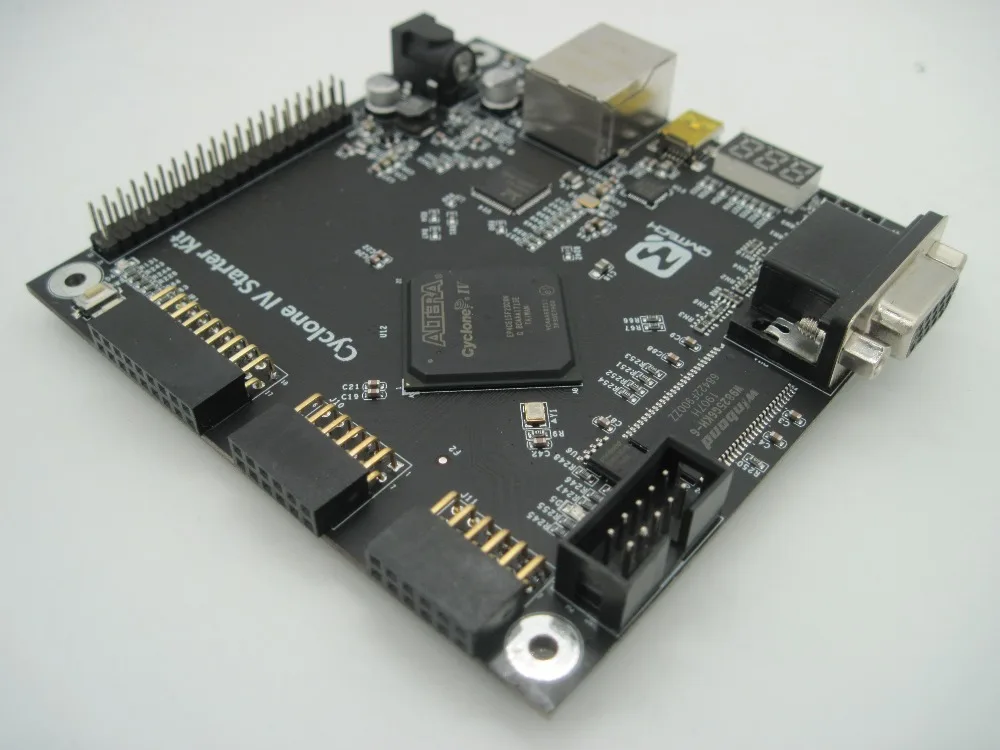

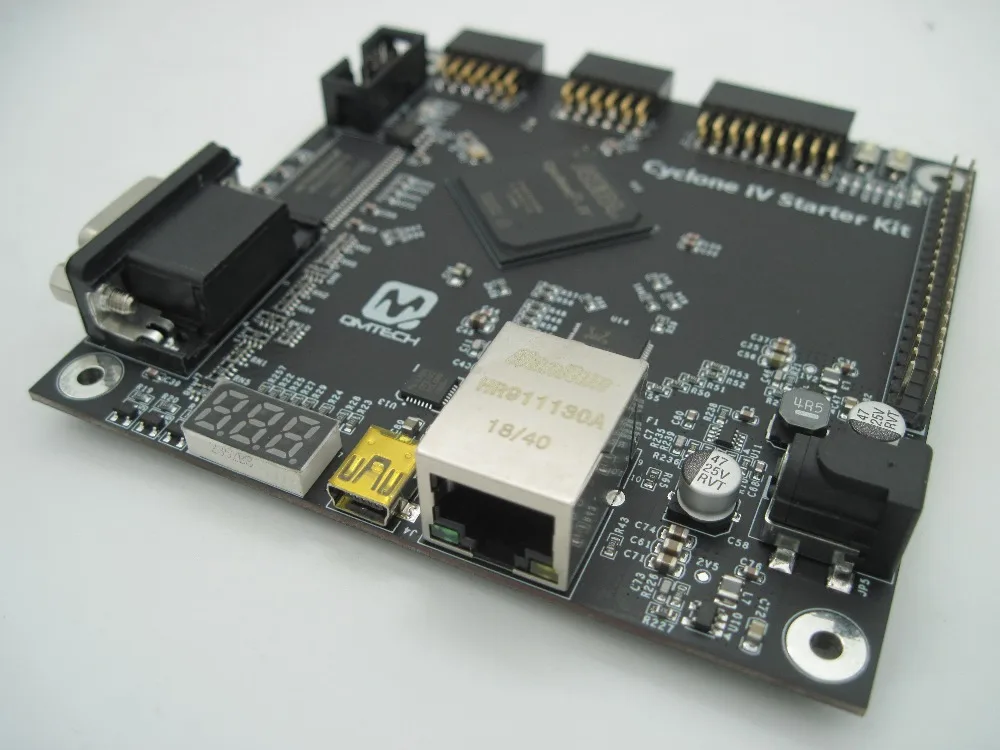

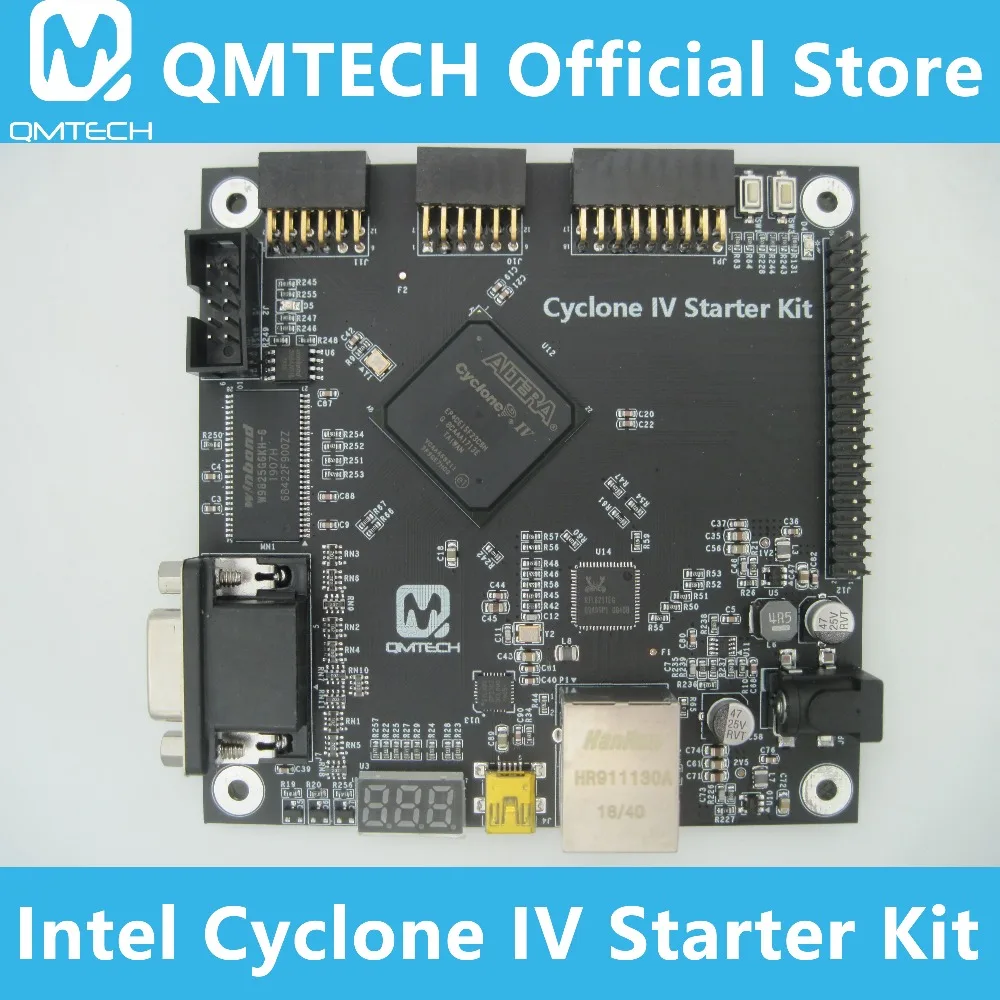

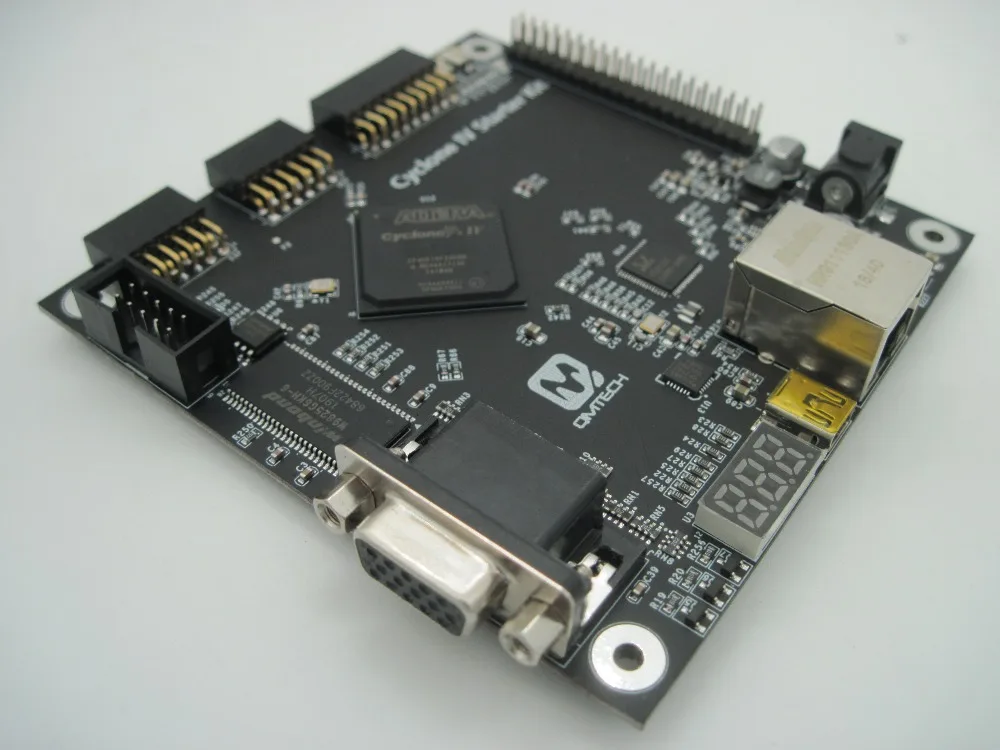

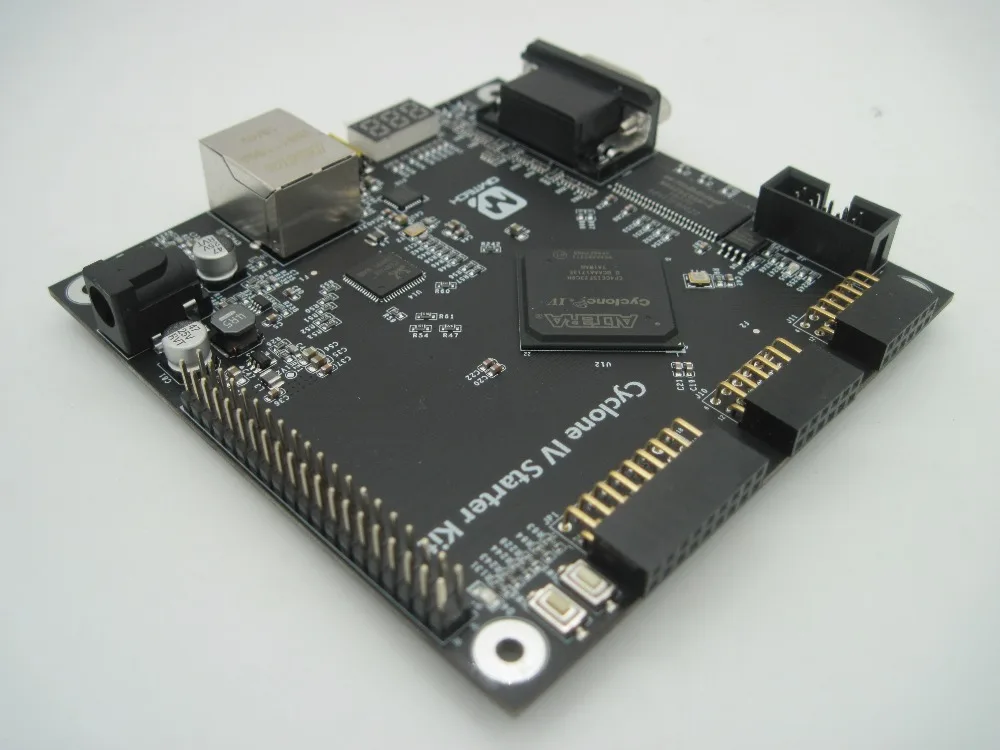

Плата разработки QMTECH Altera Intel FPGA Cyclone IV CycloneIV EP4CE15 SDRAM, стартовый комплект

Бортовой FPGA: EP4CE15F23C8N; Встроенный внешний FPGAЧастота кристаллов:50 МГц; EP4CE15F имеет богатую оперативную памятьРесурс; EP4CE15F имеет 15к логических ячеек; Бортовая Winbond SPI Flash W25Q64, 8 Мб для кода конфигурации пользователя; Бортовой 32 Мб Winbond SDRAM, W9825G6KH-6; Бортовой 3,3 V блок питания для FPGA с помощью MP2315 широкого входного диапазона DC/DC; Стартовый комплект Cyclone IV обеспечивает интерфейс камеры, 2 заголовка xPMOD и 40P Штекерный разъем для пользователя IOs; Стартовый комплект Cyclone IV имеет 2 пользовательских переключателя; Стартовый комплект Cyclone IV имеет 2 пользовательских светодиода; Стартовый набор Cyclone IV имеет интерфейс JTAG, с помощью 10p, шаг 2,54 мм жатки; Стартовый комплект Cyclone IV обеспечивает GMII Ethernet с помощью RealTek RTL8211EG; Стартовый набор Cyclone IV обеспечивает 7-сег светодиодов; Стартовый комплект Cyclone IV обеспечивает последовательный порт USB в UART с помощью CP2102-GMR; Cyclone IV Starter Kit обеспечивает интерфейс VGA 5-6-5 с помощьюРазделители резисторов; Cyclone IV Starter Kit Размер печатной платы составляет: 9,96 см х 9,96 см; Источник питания по умолчанию для платы: 1A @ 5V DC, тип заголовка DC: DC-050, 5,5 мм x 2,1 мм; Комплектация:

Одна плата разработки QMTECH_CYCLONE_IV_STARTER_KIT. Один кабель USB 2,0 типа A-Mini B, штекер-штекер 5Pin. Один кабель USB на 5 В. Схема, руководство пользователя, программа тестирования предоставляются через Github. Найдите ключевое слово CYCLONE_IV_STARTER_KIT в Github. Схемы, руководство пользователя, тестовую программу можно загрузить изHttp://www.chinaqmtech.com/download_fpga.
