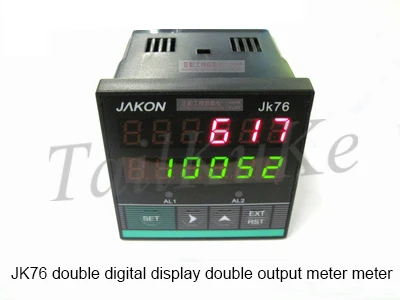

Высокоточный интеллектуальный электронный двойной цифровой счетчик JK76 с кодировщиком, контроллер шагового двигателя

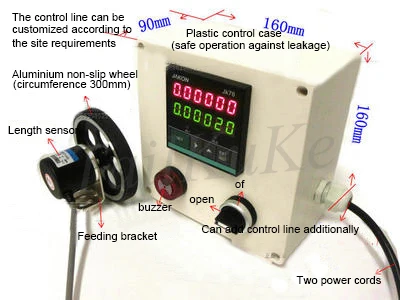

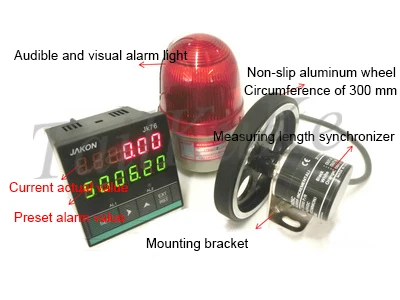

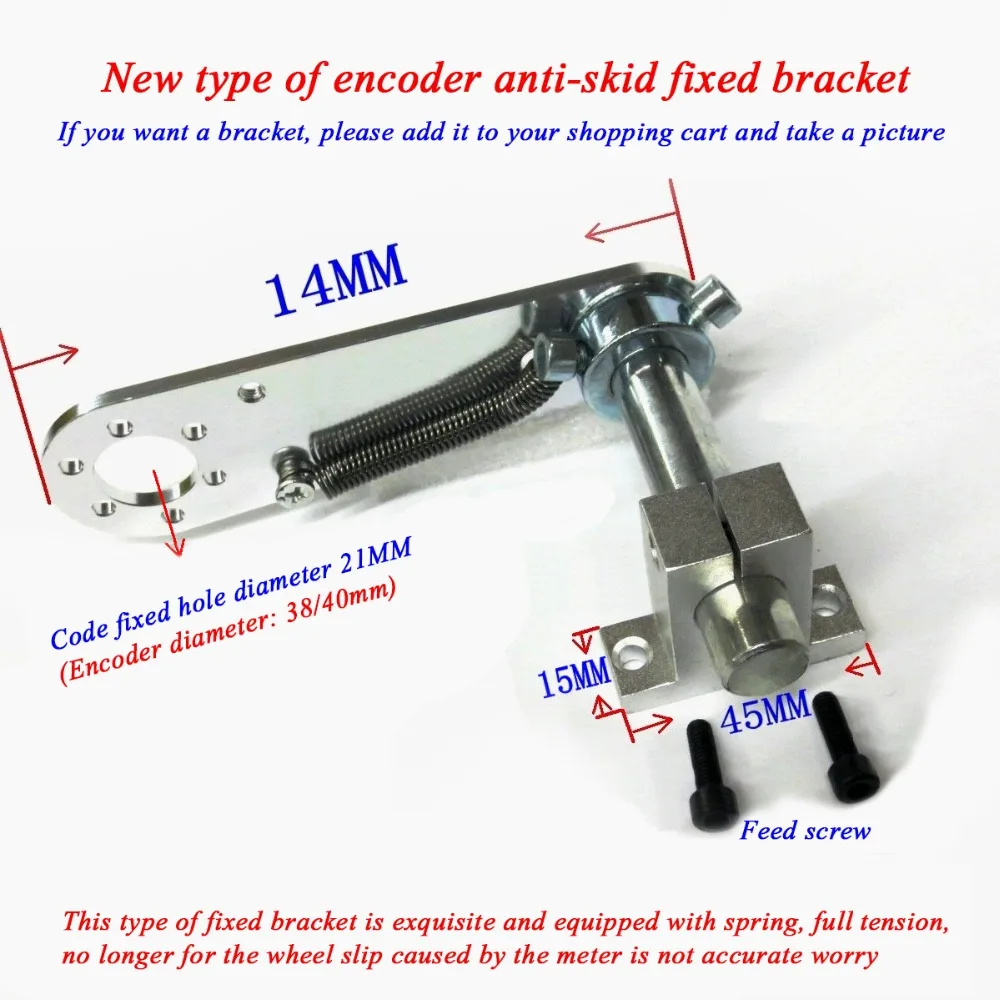

Тип 1: Добавьте полный набор пластиковых коробок управленияТип 2: Измеритель + кодировщик + крепление + колесо измерителяТип 3: Измеритель + кодировщик + крепление кодировщикаТип 4: Измеритель + кодировщик + колесо измерителя + предупреждающий светильникТип 5: Jk76 один измерительный приборТип 6: добавить железный ящик управления полный комплектТип 7: плюс белый блок управленияТип 8: белый блок управления плюс двухколесный кодировщикТип 9: JK96 прямоугольная + колесо измерителяТип 10: Новый нескользящий фиксирующий кронштейн кодировщикаТип 11: метр с пружинным кронштейном, все алюминиевые колесаТип 12: метр с пружинным кронштейном, полностью полиуретановое желтое колесо

Тип 13: Измеритель + регулятор слота

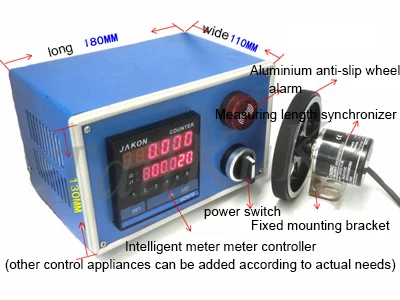

Тип 14: белая или синяя железная коробка с пружинным кронштейном

Тип 15: метр + двухколесный сантиметр датчикТип 16: двухколесный сантиметровый датчик + пластиковый блок управленияТип 17: двухколесный сантиметровый датчик + металлический блок управления

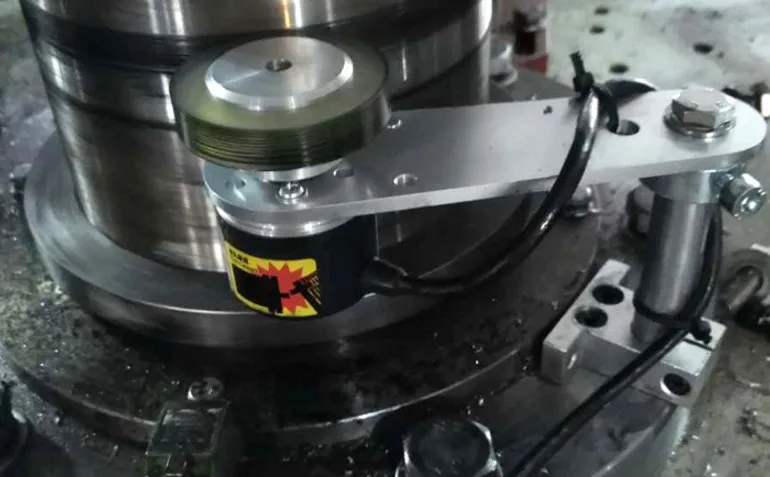

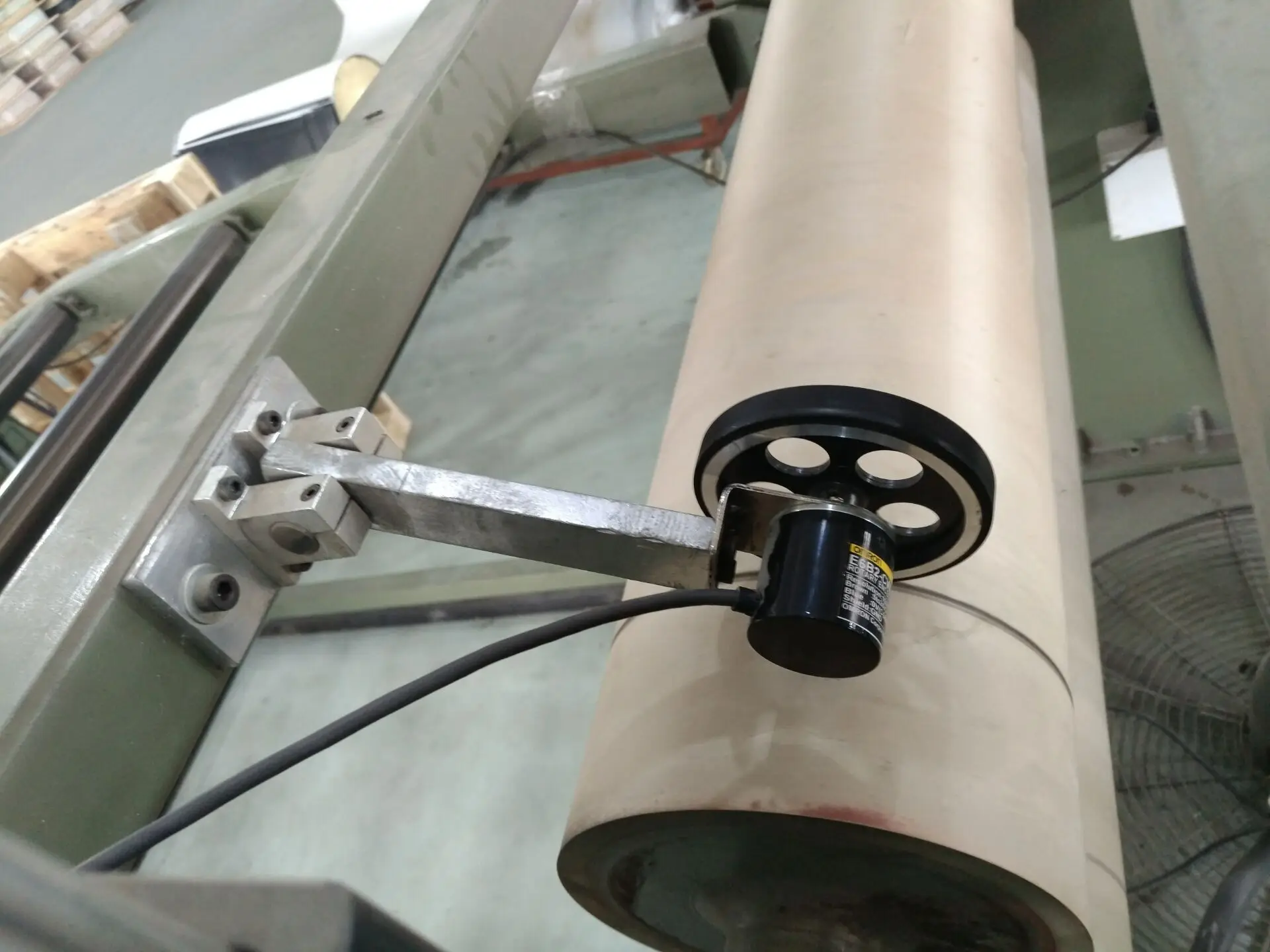

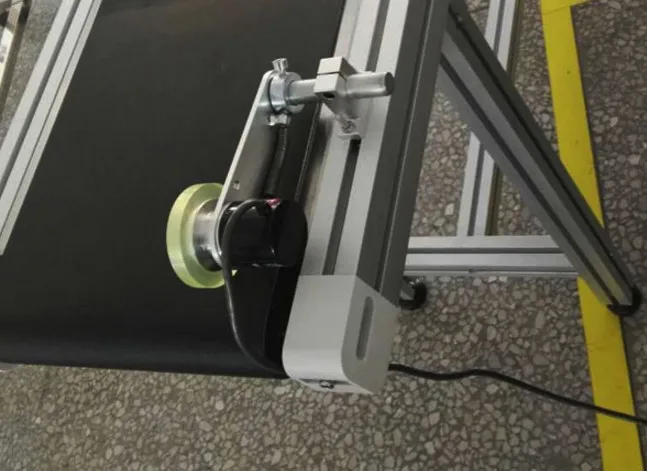

Следующие фотографии установлены для справки клиентов.!

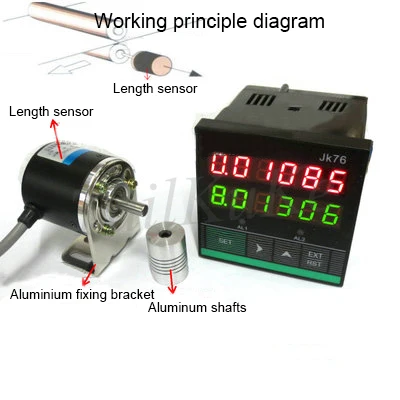

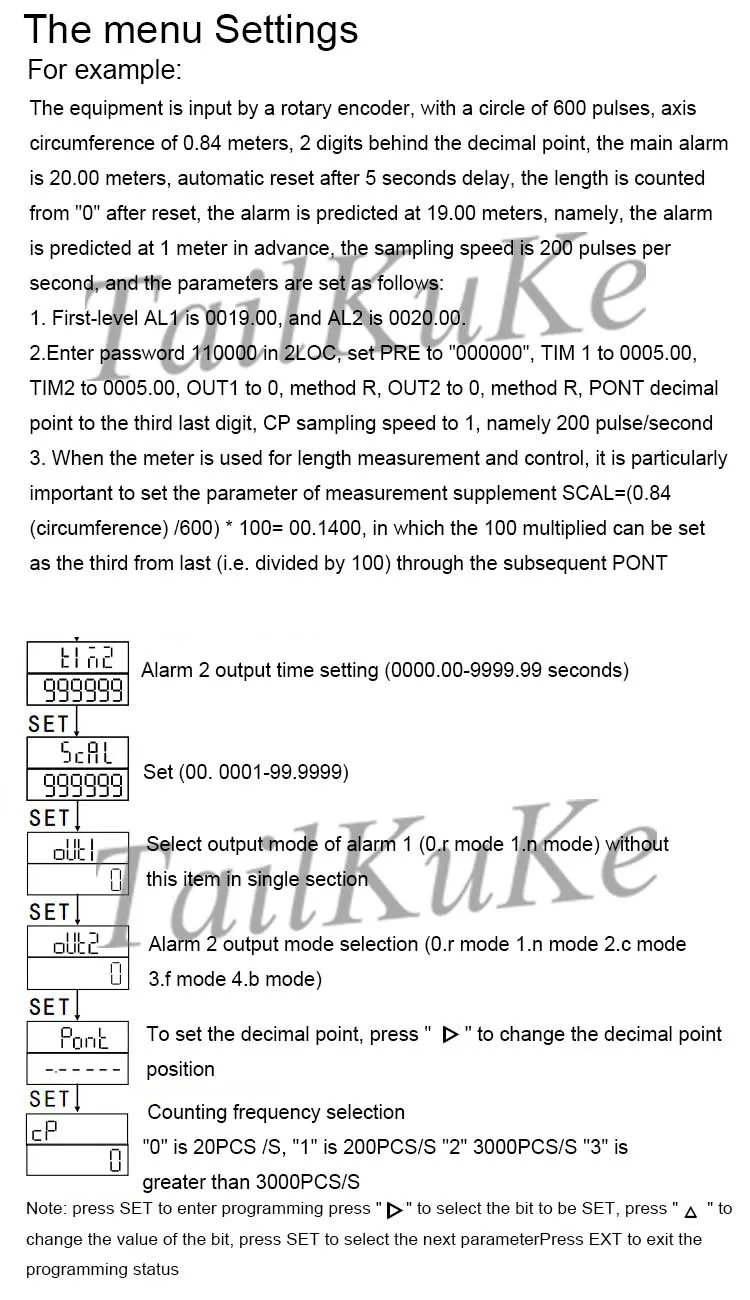

Система работает следующим образом.:Сначала поместите энкодерОсьС конвейером или конвейеромСоберитесь вместеСделайте синхронную работу, после установки сделайте отметку на материале, посмотрите на кодировщикПоверните на неделюСколько времени прошло? (или окружность конвейерного колеса, это зависит от фактических данных), возьмите эту длину снова.РазделитеКодировщикИмпульсный номер, СоответствуетОдинДлина импульса, сноваЭта длинаУстановите его на инструмент. Например: длина материала, пройденного кодировщиком после недели вращения100 мм, Количество импульсов в энкодере360P, Длина этого импульса: 100/360 = 0,277 мм, аналогично, установите эту длину на метр снова. Pvalue пришло время начать работу.. Это не очень сложно. Можно произвести автоматический расчет длины, использовать систему управления для резки материала и т. Д.!

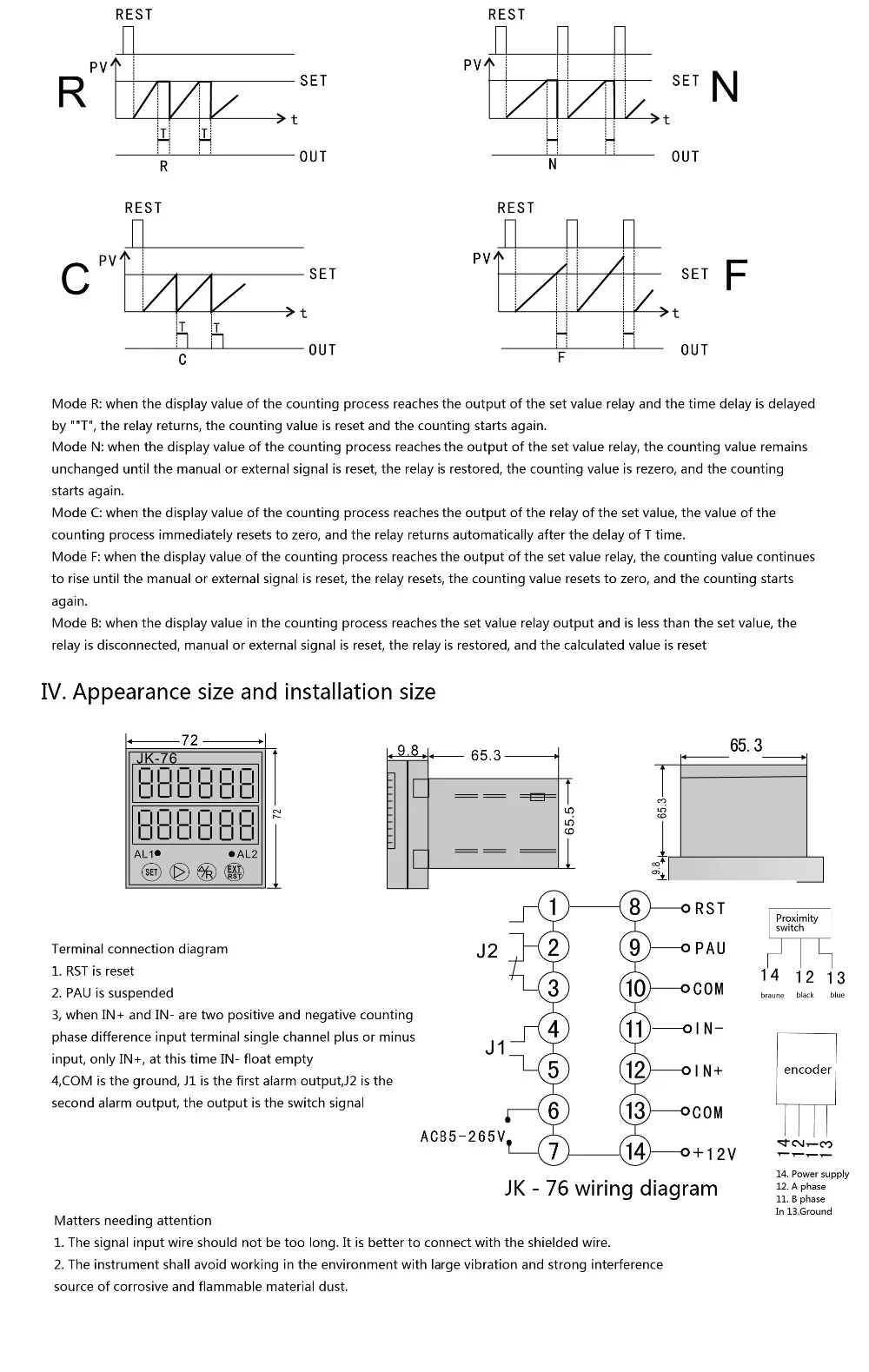

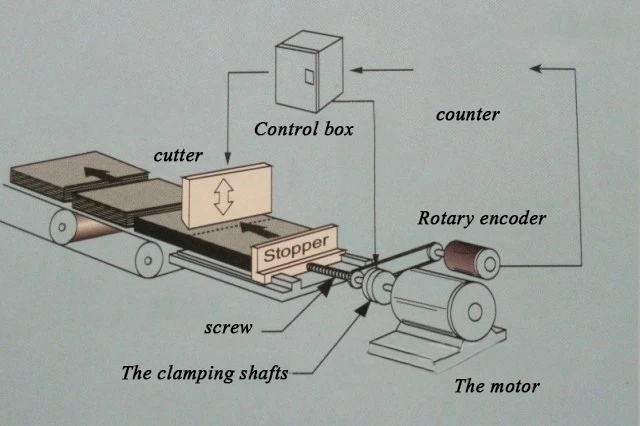

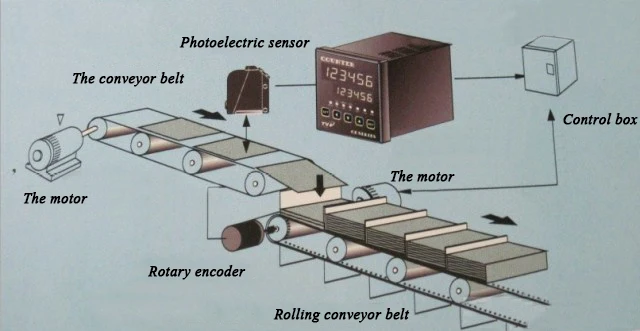

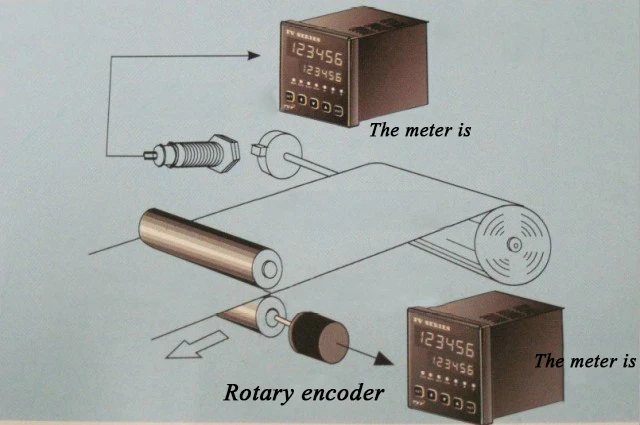

Схематическая схема:

Соответствующий кодировщик:

(Ошибочный)

Пульс: 100P 400P 500P 600PДополнительно, если требуются другие импульсы 1000P ,2000P 2500PЭто стоит дополнительно

· Внешний размер: внешний диаметр 4040 миллиметров· Диаметр оси: Ф6/номер разреза· Импульсный номер: 10P/R-2000P/R· Напряжение: 5 - 12 В, 5 - 24VType,12 - 24VType,5 В of.· Выходной сигнал: буквенно, взаимно,· Выходная Форма: коллектор с открытым контуром, выходное напряжение, линейный привод на выходе· Максимальная частота отклика: 100KHzAlways· Допустимая максимальная скорость: 6000 об/мин· Нагрузка на ось: radial50N/axial30N· Защитная структура: IP64 (защита от капель, защита от масла)· Температура окружающей среды:-10-70 ℃

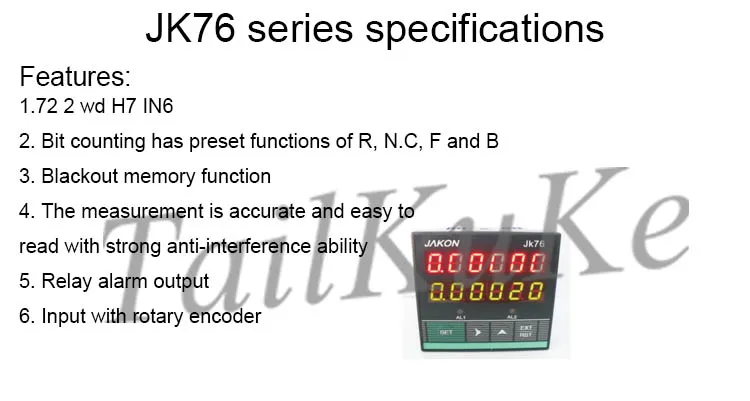

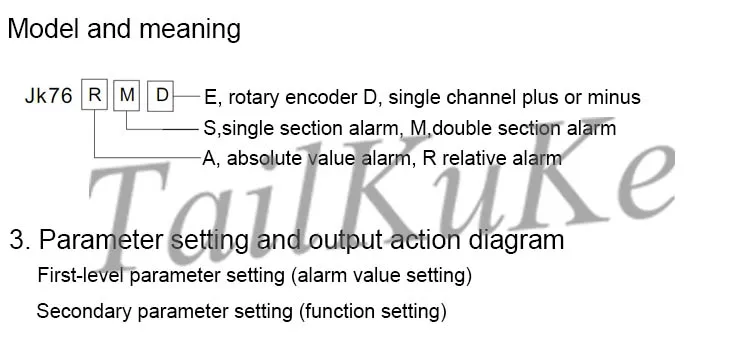

Номер типа: JK76 :72*72 Размер панели orJK96 :48*96 размер панелиРежим отображения: светодиодныйДиапазон подсчета: 0-999999Входной сигнал: контактный сигнал и импульсный сигналРежим управления: реле счетной скорости опционально, четыре режима вывода являются дополнительнымиПоложительный и Реверсивный подсчет, двухступенчатая передача адаптированного роторного кодировщикаКонтактная нагрузка: AC250V 3A DC24V 5AРабочий Источник питания: AC220V, AC110V, AC24V, DC12VДополнительный выходной источник питания: 12 ВРабочая температура: 0-+ 50 градусов (Относительная humidity45 %-75%)Возможность защиты от помех: IEC801 3GРазмер панели: 72 мм × 72 ммРазмер отверстия: 68 мм × 68 ммСпециальное место: скорость подсчета опционально, четыре режима вывода являются необязательнымиПоложительный и Реверсивный подсчет, двухступенчатая передача адаптированного роторного кодировщика

'
