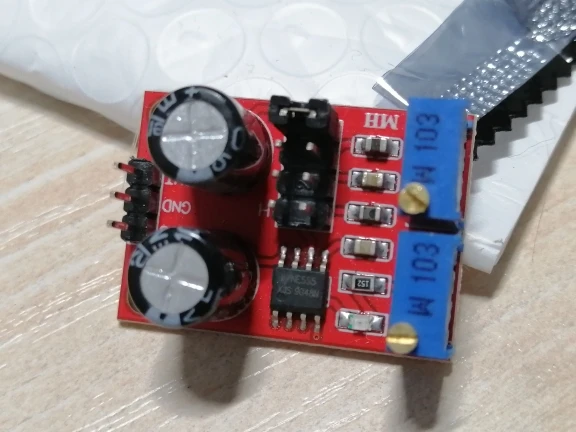

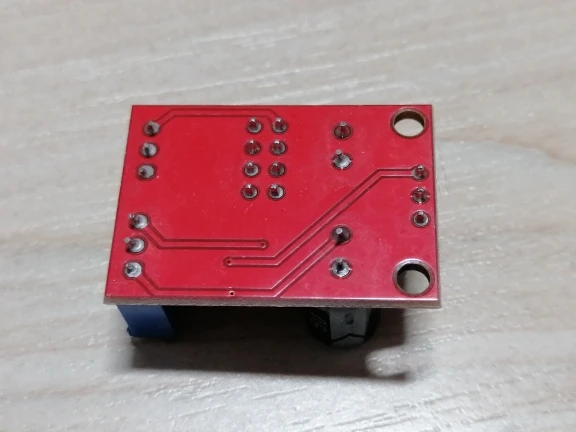

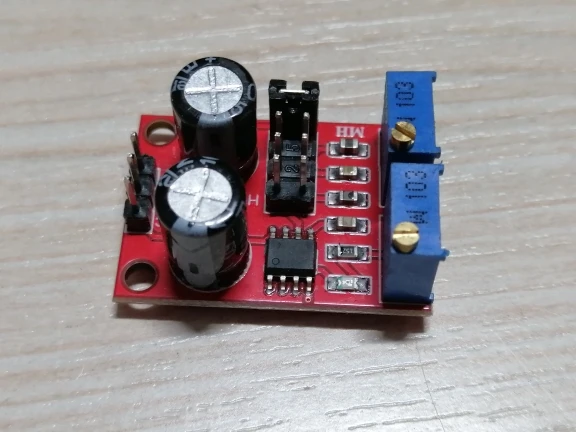

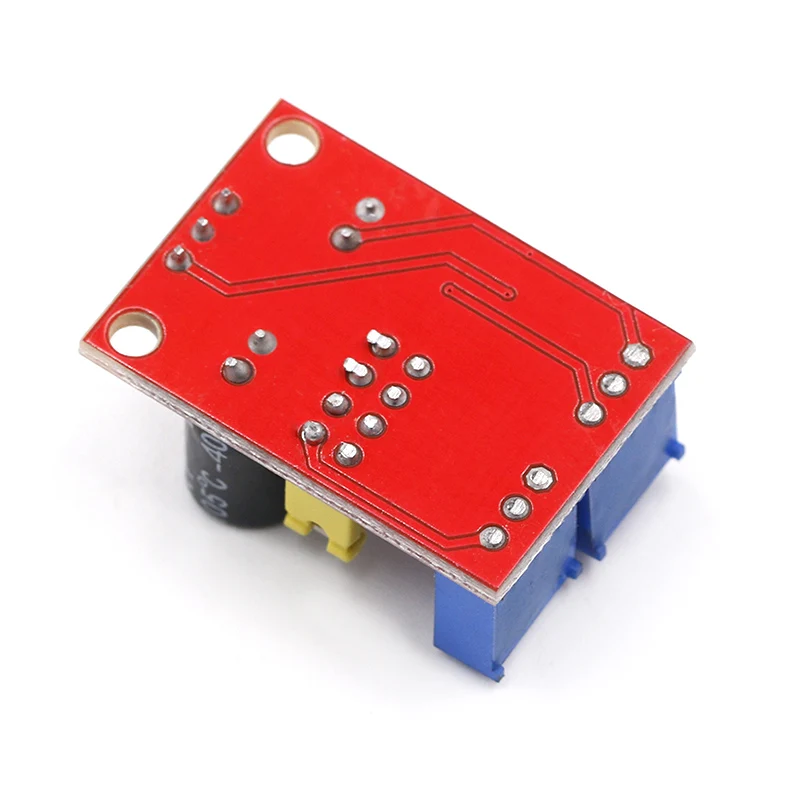

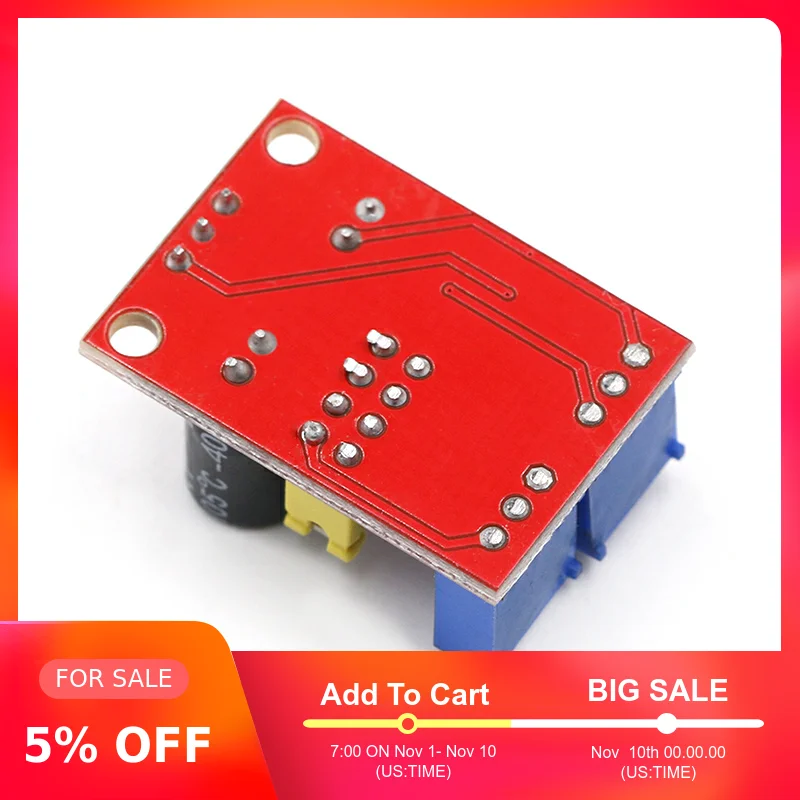

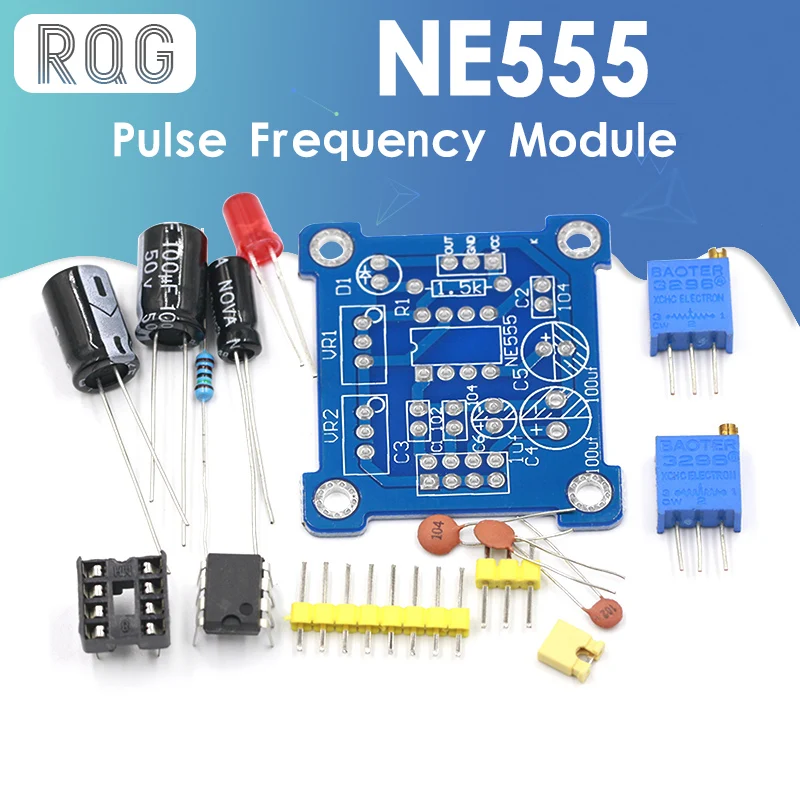

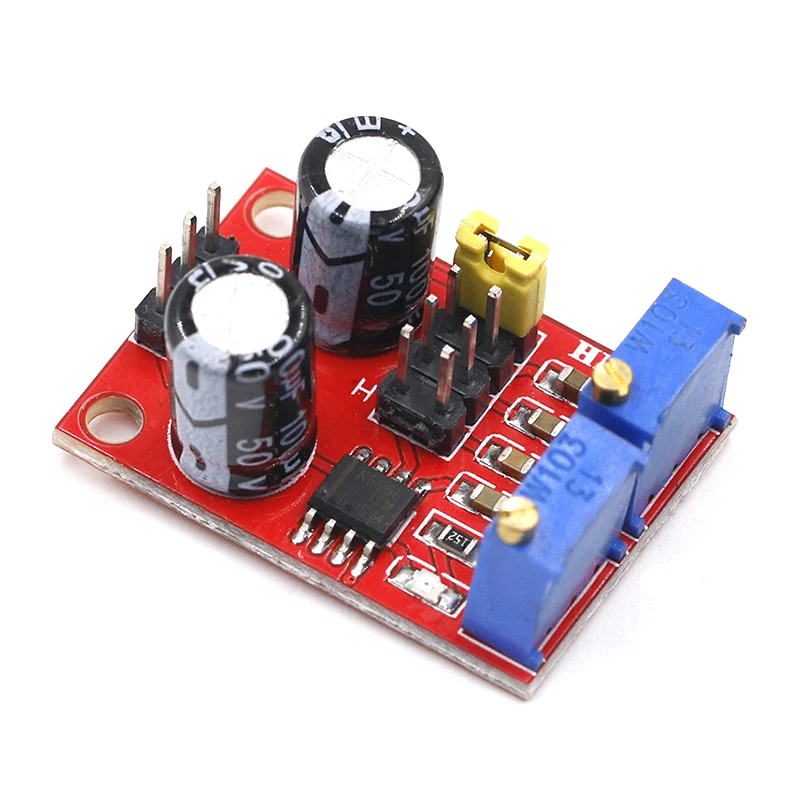

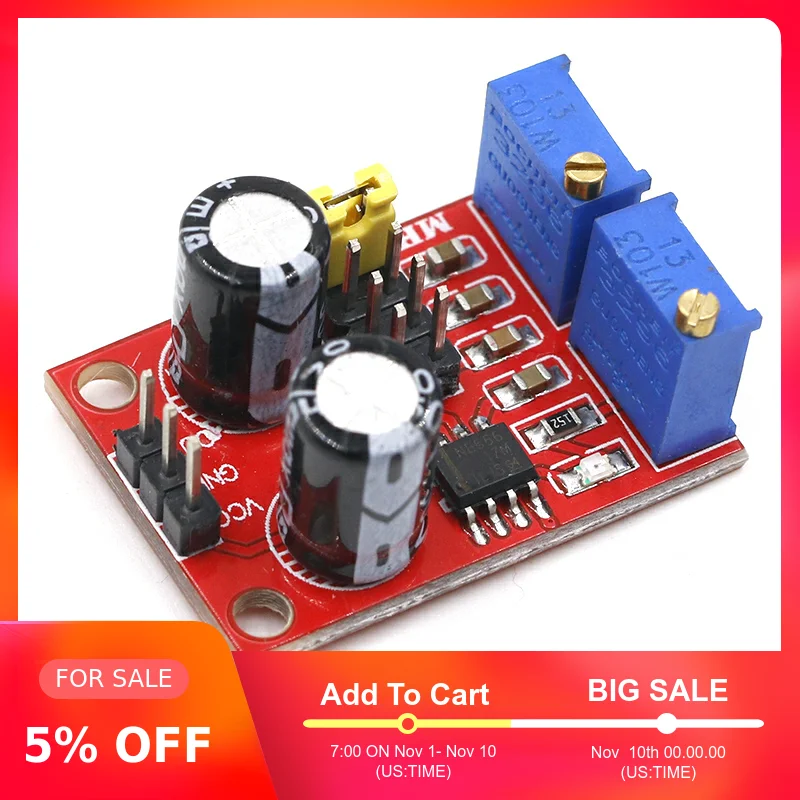

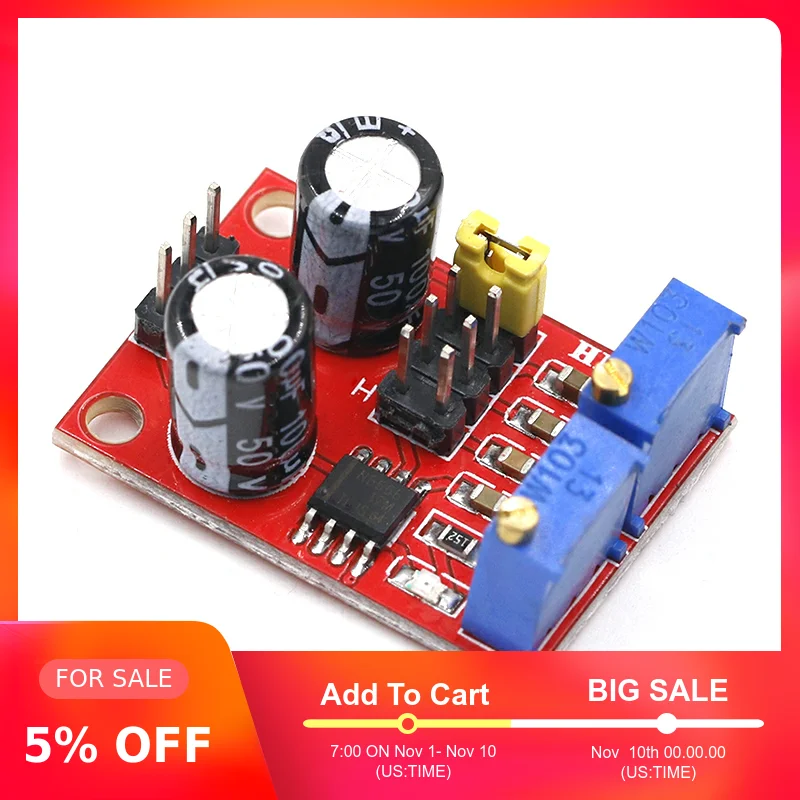

Импульсный модуль NE555
Параметры:
Название продукта: Импульсный модуль NE555
Размер изделия: 31,0 мм * 31,0 мм * 15,0 мм (Д x Ш x В)
Цвет: красная посылка; Вес: 7,52 г/шт.
Материалы: FR4 + электронные компоненты

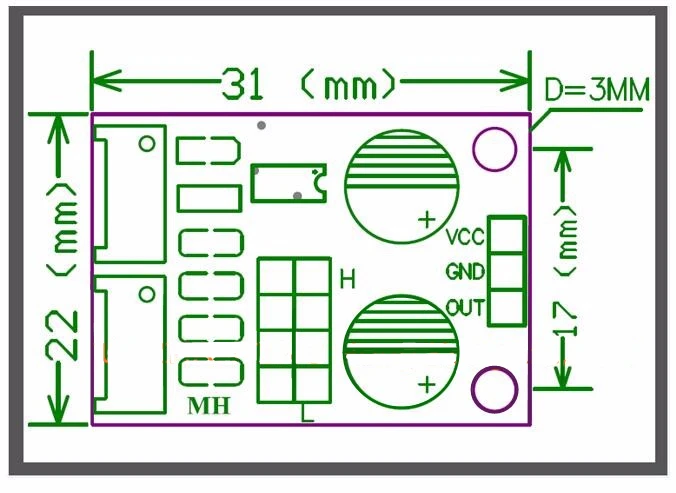

Таблица размеров:
Производительность:
1. Входное напряжение: 5 в-15 В постоянного тока. Когда источник питания 5 В, выходной ток может быть около 15 мА; Когда источник питания 12 В, выходной ток может быть около 35 мА;
2. Входной ток: >= 100 мА;
3. Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP. (Различное входное напряжение, Выходная амплитуда будет отличаться)
4. Максимальный выходной ток: >= 15 мА (5 в источник питания, V-PP больше 50%), >= 35 мА (12 в источник питания, V-PP больше 50%)
4. Выход с светодиодный индикацией (низкий уровень, светодиодный включится; Высокий уровень, светодиодный выключается; Низкая частота, светодиодный мигает);
5. Диапазон частоты выхода выбирается:
LF файл: 1 Гц ~ 50 Гц, если файл: 50 Гц ~ 1 кГц
Высокочастотный Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц
5. Цикл T = 0,7 (RA + 2RB) C (RA, RB для 0-10K Регулируемая);
Низкая частота: C = 100 мкФ; Промежуточная частота: C = 1 мкФ;
M-H частота: C = 0,1 мкФ; Высокая частота: C = 0,001 мкФ,
Примечание:
Перед изменением частоты, пожалуйста, отключите питание
Применение:
1. Используйте d в качестве генератора сигналов квадратной волны, предложите квадратный волновой сигнал для использования экспериментальной разработки.
2. Используется для производства вождения привод шагового двигателя, предлагаем прямоугольную волну сигнала.
3. Регулируемый Пульс для использования MCU.
4. Создание регулируемой схемы управления импульсом.


Описание:
100% новый и высокое качество
Объем модуля:
-Использование d в качестве генератора сигналов квадратной волны производит квадратный волновой сигнал для экспериментального использования.
-Используется для генерации квадратного волнового сигнала для привода шагового двигателя.
-Производим Регулируемый Пульс для MCU для использования.
-Генерирующий Регулируемый Пульс для управления соответствующими схемами.
Особенности:
-Размер:3,5 см * 3,6 см
-Основной чип: NE555;
-Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может быть таким 35ма;
-Входной ток:? 100 мА
-Выход Амплитуда: 4,2 V V-PP до 11,4 V V-PP (в зависимости от входного напряжения, Выход амплитуда не то же самое)
-Максимальный выходной ток:? 15мА (5 в источник питания, V-PP больше 50%), ? 35ма (12 в источник питания, V-PP более 50%)
Преимущества:
-Выход с Светодиодный индикатор, нет Выход светодиодный количество (низкий, высокий уровень Светодиодный off относительно низкой частоты светодиодный мигает);
-Выходная частота диапазона класса опционально непрерывно регулируемая Выходная частота;
-Низкочастотный ларек: 1 Гц ~ 50 Гц
-Если задержка: 50 Гц ~ 1 кГц
-В высокочастотной стойке: 1 кГц ~ 10 кГц
-Высокочастотный ларек: 10 кГц ~ 200 кГц
-Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно, регулировка рабочего цикла изменит частоту
-Выходная частота регулируется;
-Циклическая T = 0,7 *(Ra + 2 * Rb)* C
-Ra, Rb:0-10K регулируемый;
-LF gear C = 0,001 мкФ;
-Если файл C = 0,1 мкФ;
-В высокочастотной файл C = 1 мкФ;
-Высокочастотная передача C = 100 мкФ, частота волны покупатели могут иметь собственные расчеты.
Примечание: Выходной рабочий цикл может точно настроить рабочий цикл, а частота не регулируется отдельно, регулировка рабочего цикла изменит частоту
Посылка включает в себя:

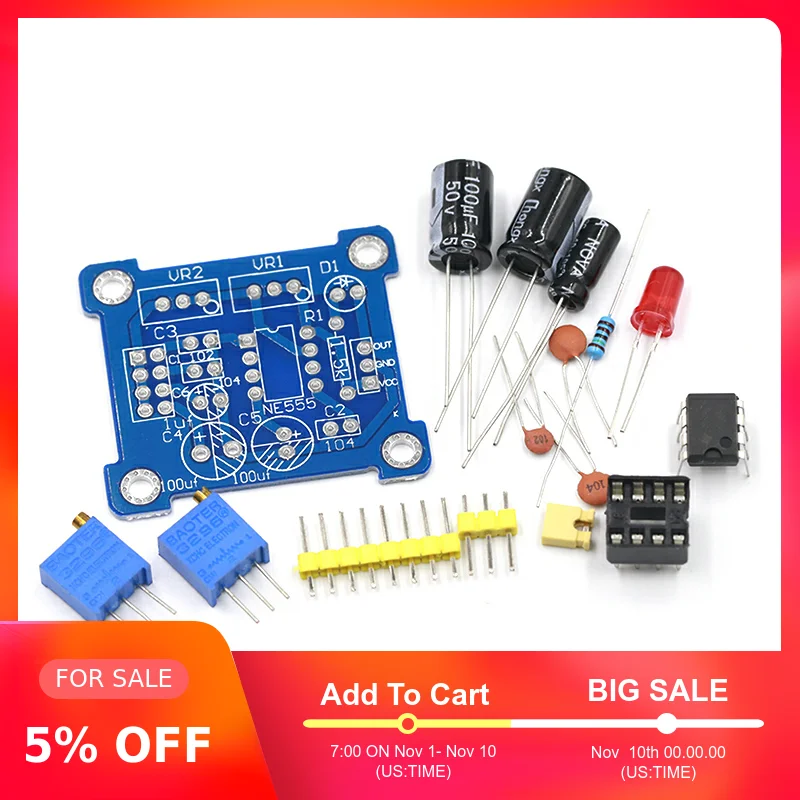

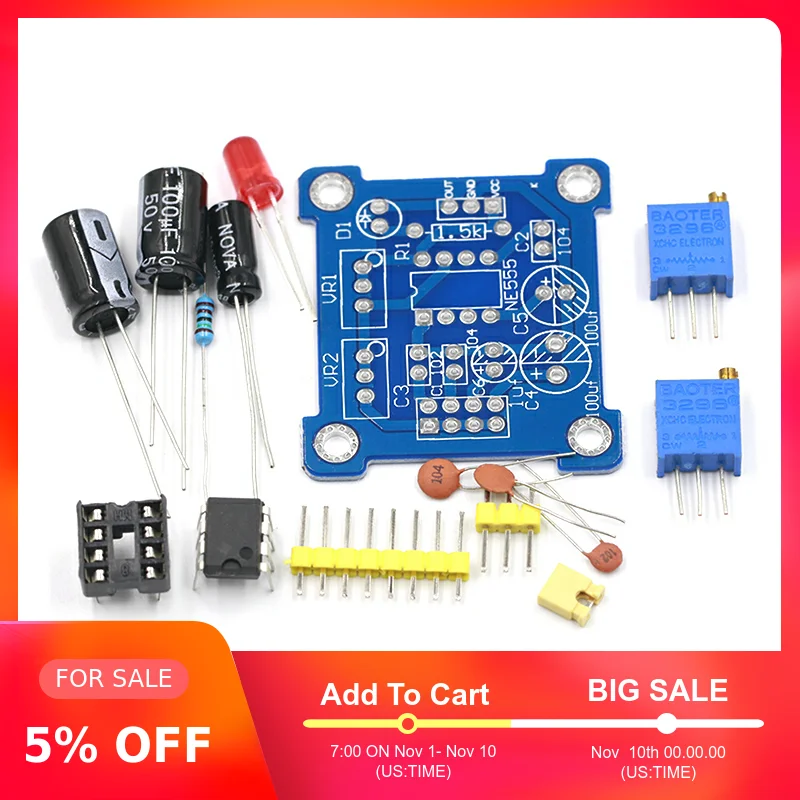

1 шт. X NE555 рабочий цикл и частота Регулируемый Модуль квадратная волна
