Эта схема обычно отдельно Кол-во светодиодный мигающий светодиодный или мигающий светодиодный и имеет техническое название флип-флоп или автоколебательный мультивибратор. Он использует два транзистора для поочередной вспышки двух светодиодов и будет работать от 3 В до 9 В.

1.Люкс Особенности

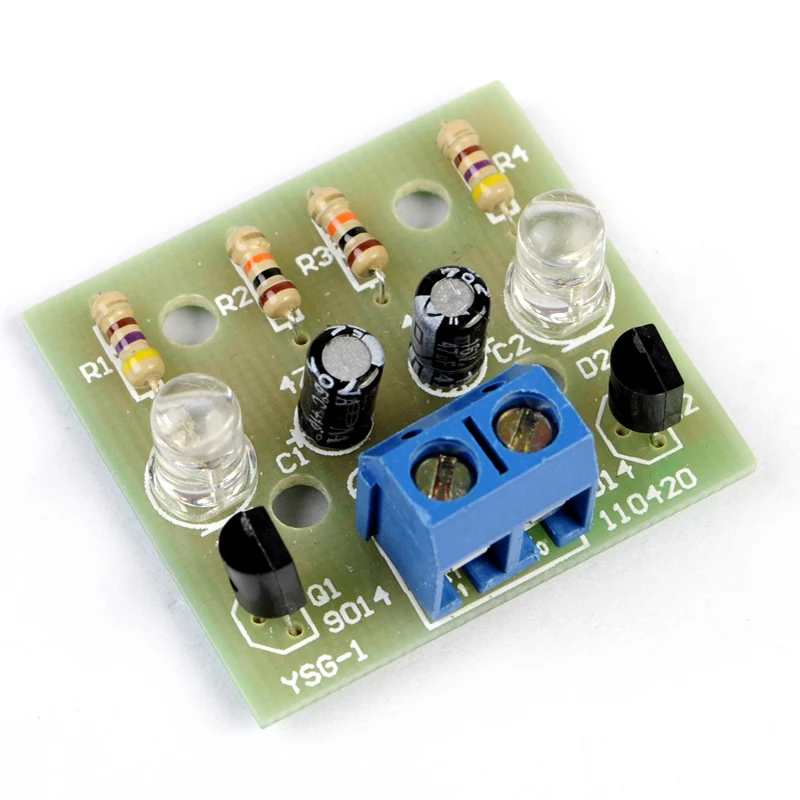

Название комплекта: мигающий/мигающий светильник

Suite Тип: YSG-1

Рабочее напряжение: 3 ~ 9 в

Размеры: 30*28 мм

2. Управление принцип

Будет небольшая разница между коэффициентом усиления (возможностью усиления) двух транзисторов, Q1 и Q2, и один из них включится быстрее, чтобы начать мигание цепи. Если Q1 включится первым, напряжение на коллекторе будет очень близким к 0 В, и D1 загорится. В то же время положительное значение C1 будет составлять около 0 В, а отрицательное значение равно 0 В. Это установит 0v на основании Q2 и Q2 будет выключено. Это означает, что светодиодный D2 не будет гореть.

C1 будет постепенно заряжать (в противоположном направлении к своей полярности) с помощью резистора 10k R2 и когда основание Q2 увидите напряжение около 0,65 в, он начнет включаться.

Это уменьшит напряжение на коллекторе Q2 и приведет к падению положительного свинца C2. Это приведет к падению отрицательного свинца C2 и уменьшит напряжение на основании Q1. Это начнет выключать Q1, и напряжение на коллекторе будет расти.

Это еще больше увеличит напряжение на основании Q2, и он включится больше. Это действие называется восстановительным действием, так как один транзистор выключится и заставит другой включаться. Это происходит очень быстро, и два транзистора изменяют состояние. Это означает, что во-вторых светодиодный освещает и первый светодиодный не горит. Частота мигания зависит от значения C1, C2, R2 и R3.

3. Электрическая схема
