Детали товара
1. Описание продукта
8-канальный одноканальный аналоговый тип: постоянный ток 0-10 В, с использованием 12bit AD chip
Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями
Светодиодный статус связи
Схема связи предназначена для защиты от помех и помех
Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
3 года гарантии качества для нормального использования
2. Спецификация
Аналоговый iutput 8ch однополосный
Аналоговый диапазон iutput DC 0-10V
Аналоговая точность iutput ± 0,02 в
Рабочая температура-20-70 °C
Внешний источник питания DC 9V-30V/2W
Защита изоляции 1500VDC
Метод установки стандартный DIN направляющая или винт
Размер 125 × 73 × 35 мм

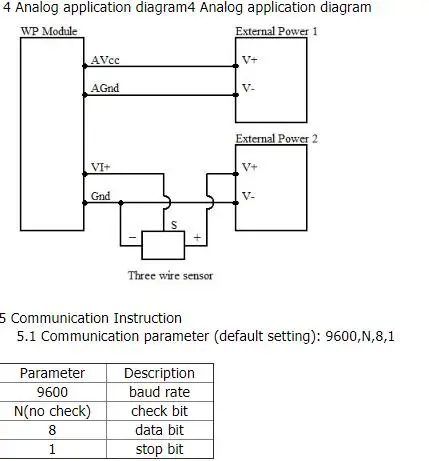

3. Определение интерфейса
AVcc
Внешний блок питания с положительным входом
AGnd
Внешний блок отрицательного ввода терминала
VI_1 +
Положительный терминал первого аналогового входа
Gnd
Сигнал заземления, отрицательный терминал первого аналогового входа
VI_2 +
Положительный терминал второго аналогового входа
Gnd
Сигнал заземления, отрицательный терминал второго аналогового входа
VI_3 +
Положительный терминал третьего аналогового входа
Gnd
Сигнал заземления, отрицательный терминал третьего аналогового входа
VI_4 +
Положительный терминал четвертого аналогового входа
Gnd
Сигнал заземления, отрицательный терминал четвертого аналогового входа
VI_5 +
Положительный терминал пятого аналогового входа
Gnd
Сигнал заземления, отрицательный терминал пятого аналогового входа
VI_6 +
Положительный терминал с шестым аналоговым входом
Gnd
Сигнал заземления, отрицательный терминал с шестым аналоговым входом
VI_7 +
Положительный терминал седьмого аналогового входа
Gnd
Сигнал заземления, отрицательный терминал седьмого аналогового входа
VI_8 +
Положительный терминал восьмого аналогового входа
Gnd
Сигнал заземления, отрицательный терминал восьмого аналогового входа
485A
RS485 сигнал A +
485B
Сигнал RS485 B-

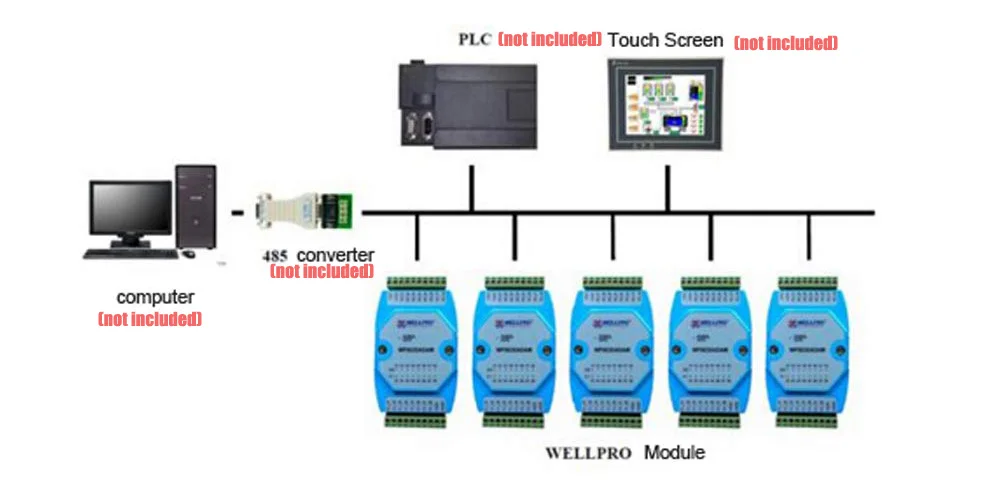

Сетевая схема RS485
