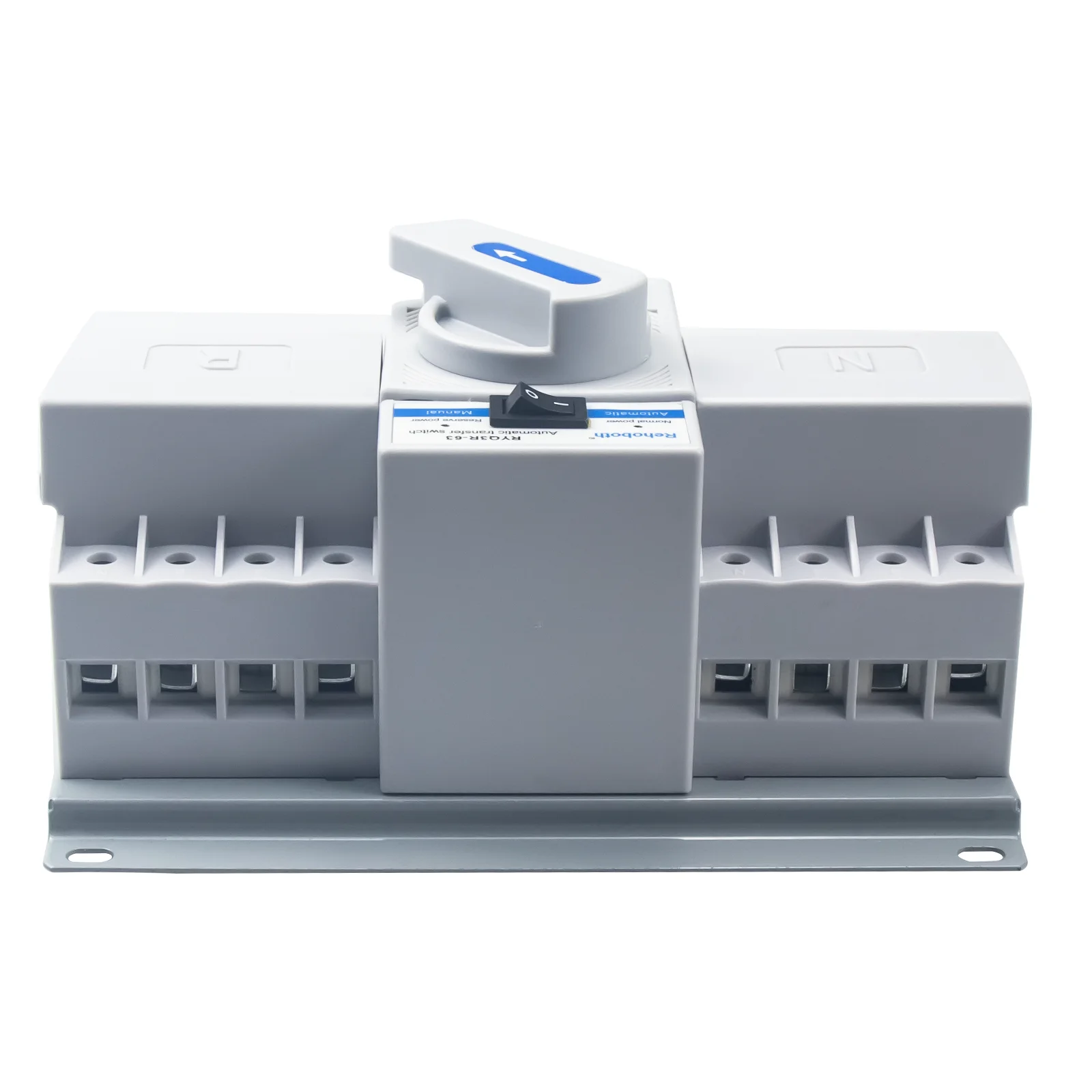

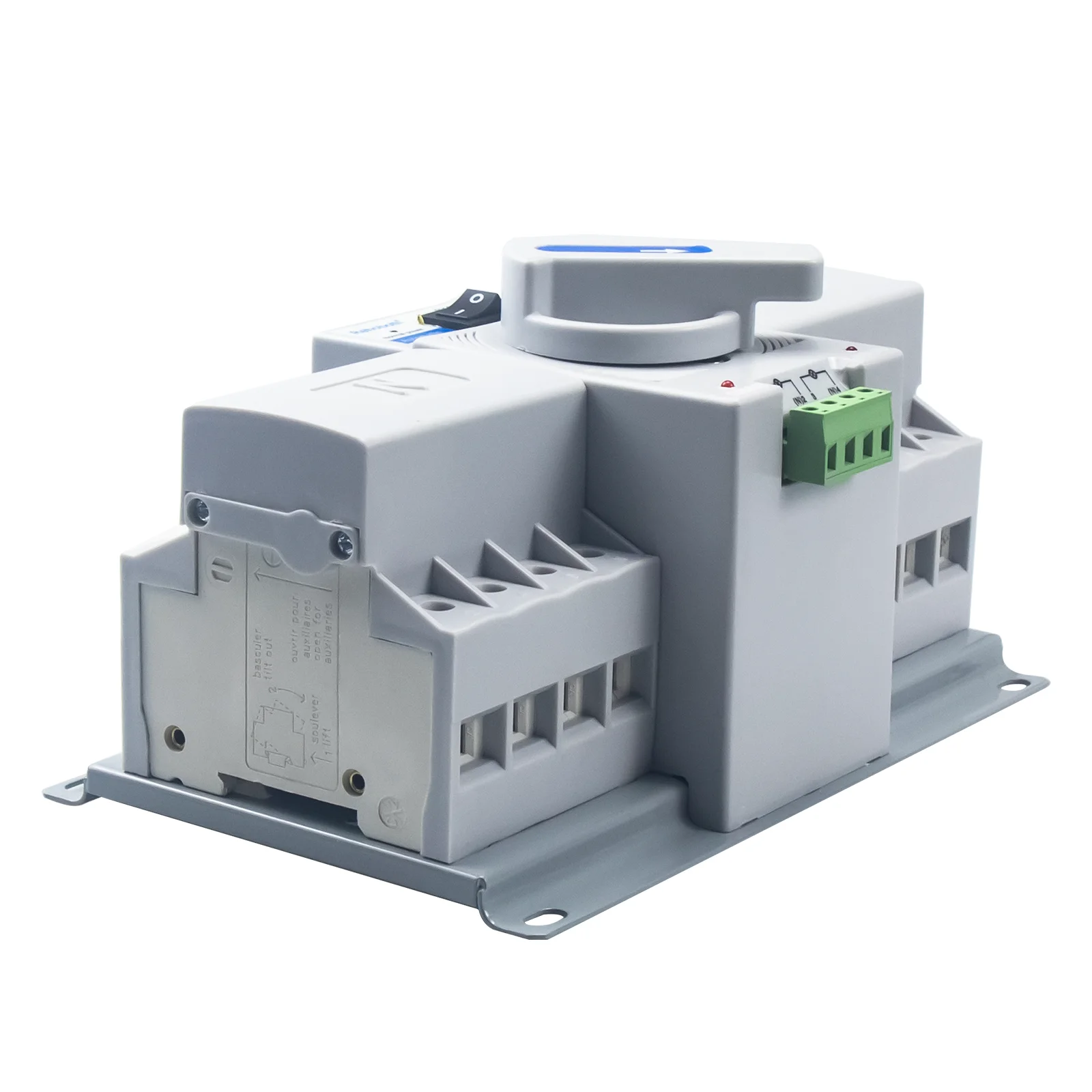

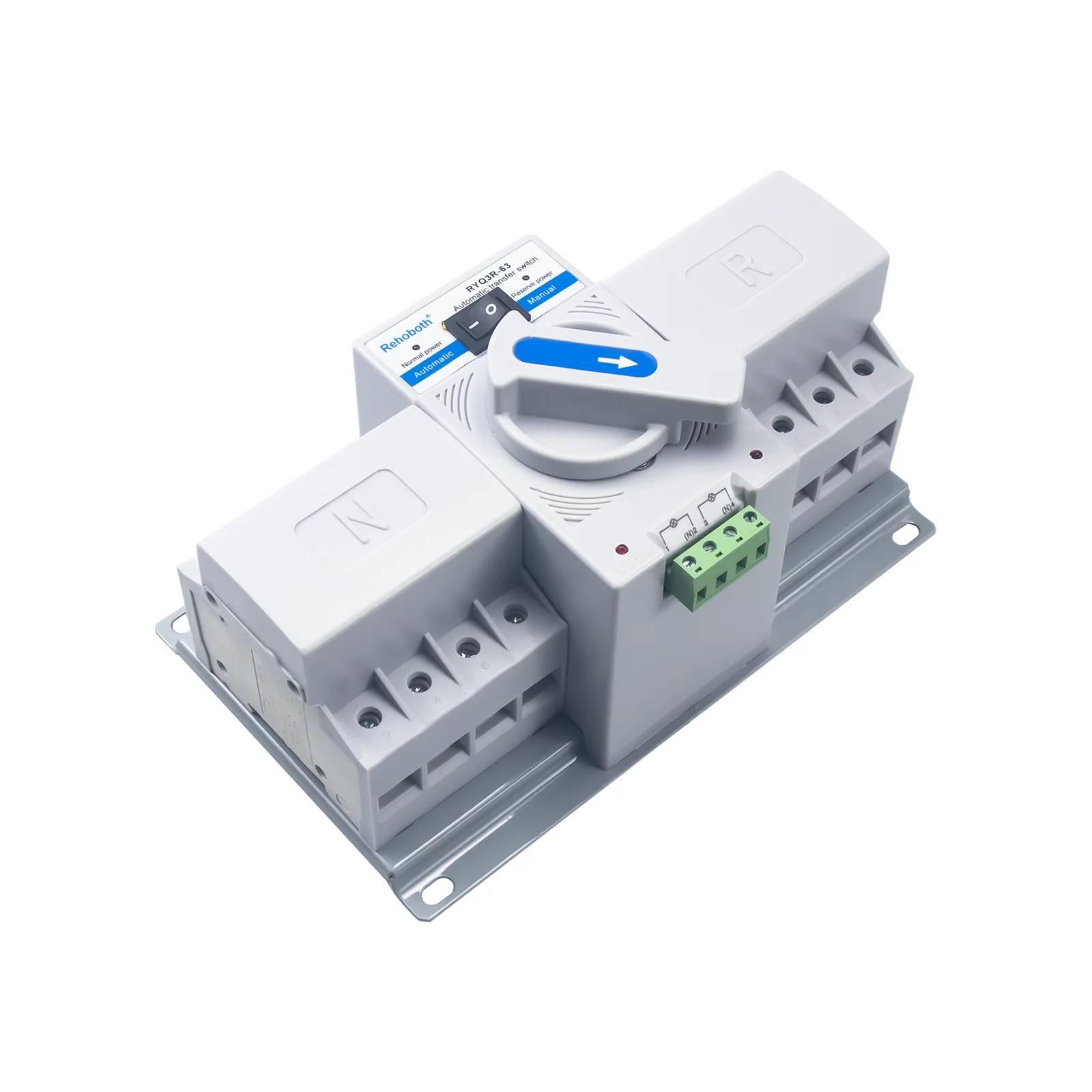

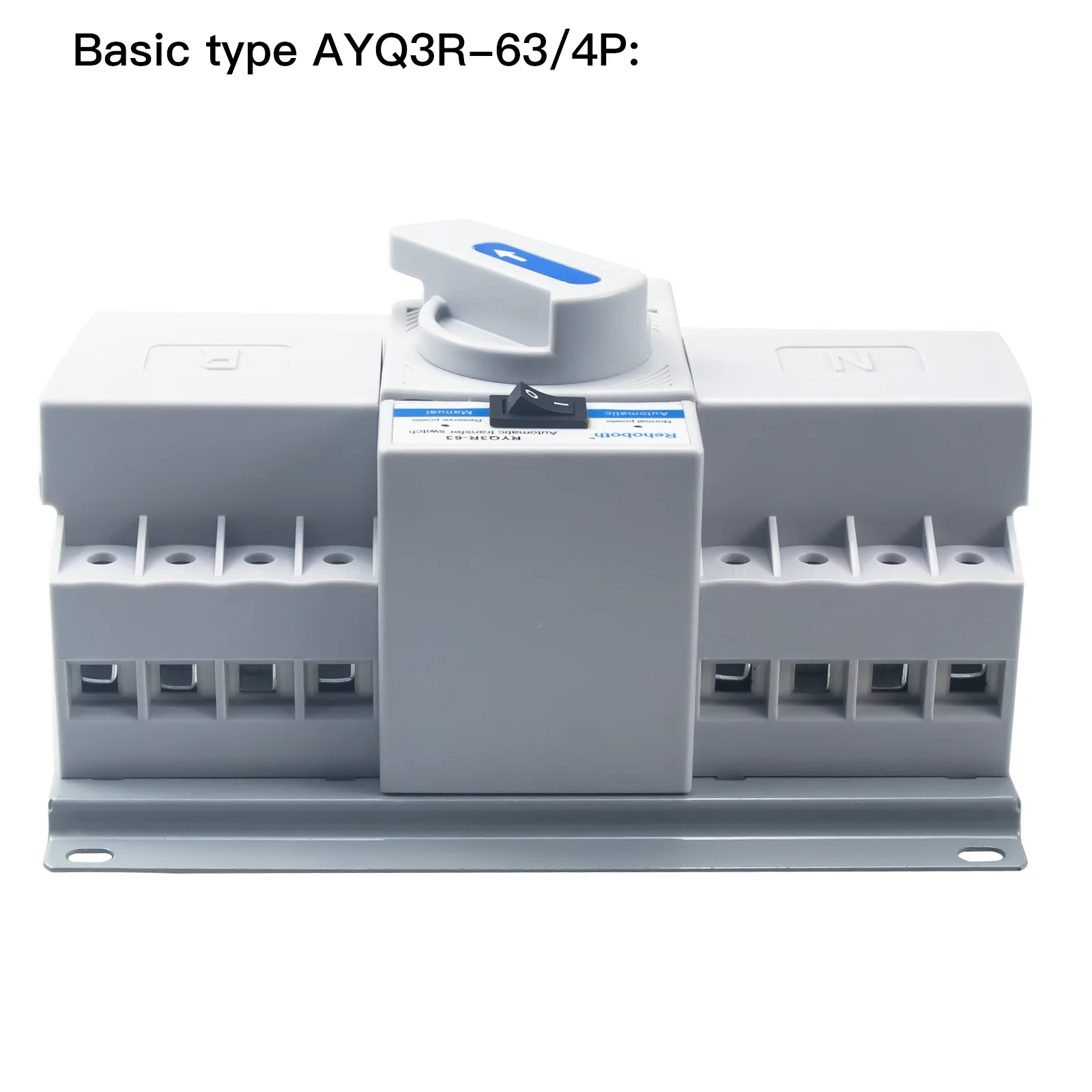

4P AC350-415V MCCB тип двойной мощность автоматический переключатель передачи данных ATS 4P переключатель питания автоматические выключатели

Номинальное напряжение: AC200V-240V 50/60 Гц

Примечание: питание будет прервано при переключении.

Время переключения <4S

Макс. Ток: 63А.

1. Двойной автоматический переключатель мощности может автоматически переключаться на обычный или резервный. Обратите внимание, что выключатель не может включить или выключить генератор. Сначала этот переключатель нормальной мощности. Если включено обычное питание, переключатель переключится на обычное питание. Если Обычное отключение питания и резервное питание включено, переключатель переключится на резервное питание.

2. Провод

Нажмите кнопку для автоматического включения, переключатель автоматически переключится на нормальную мощность или резервирует питание.

Нажмите кнопку в ручную, затем вам придется Переключить направление вручную.

1. ПрименениеBYQ3R-устройство автоматической передачи данных терминального типа. Подходит для 3 фаз 4 провода (или 1 Фаза 1 провод) двойной электросети с переменным током 50/60 Гц, номинальным напряжением 400 В/230 В и номинальным током до 63 А. При неисправности одного питания (только проверка нормальной фазы напряжения А и резервной фазы напряжения А, только Проверка потери напряжения или фазы потери), автоматическое подключение одной или нескольких цепей нагрузки от одной мощности к другой мощности автоматически для обеспечения нормального питания цепей нагрузки.

Автоматический переключатель передачи данных соответствует IEC60947-6-1 и GB/T14048.11

2. Нормальные условия эксплуатации и установки:

Условия окружающей среды:-5 ~ + 40 ° C

Место установки не более 2000 метров над уровнем моря.

Уровень загрязнения: 3 класс

Категория установки: 3

Вертикальная установка или Горизонтальная установка

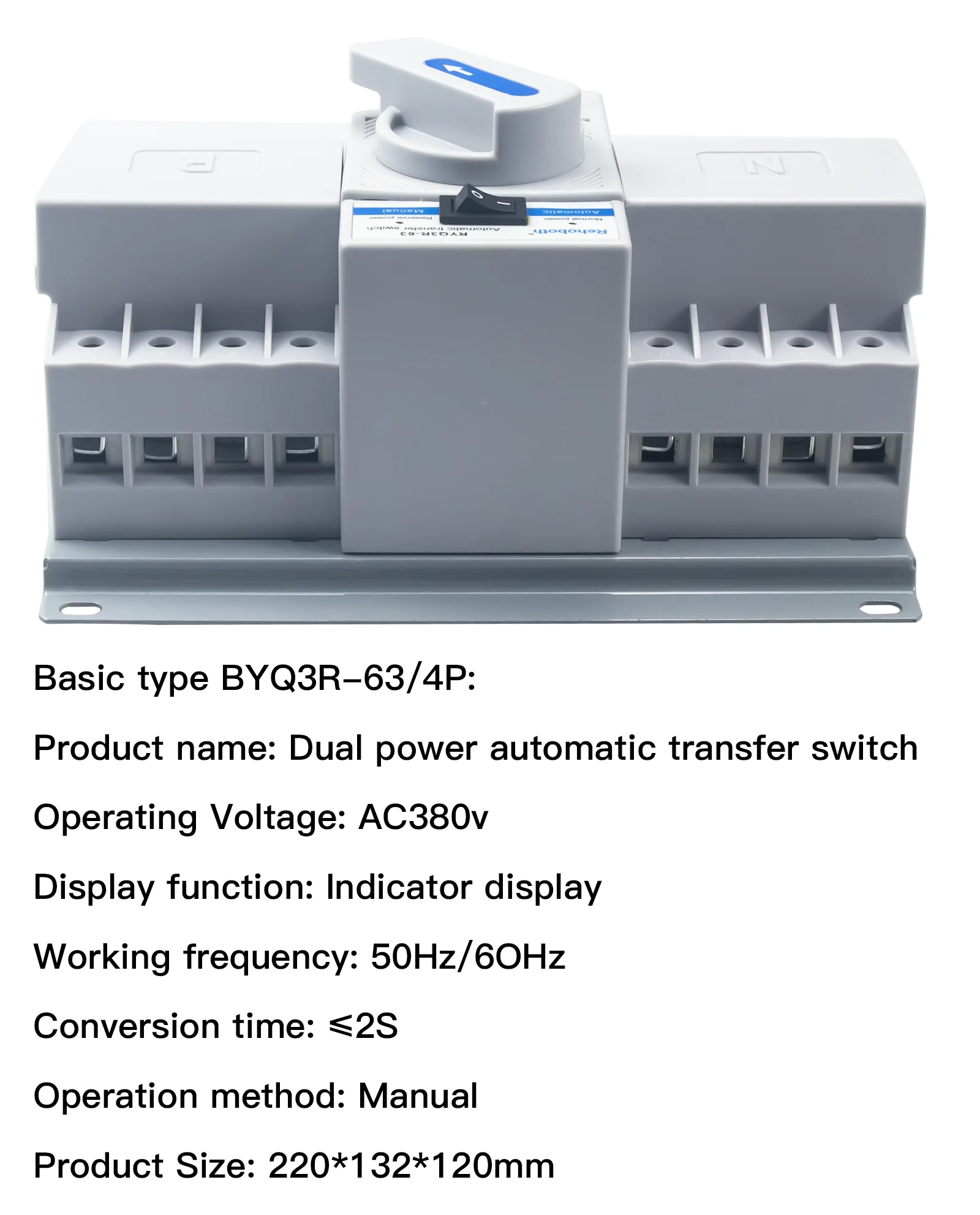

4. Основной параметр

Номинальный ток т. Е. А

6,10,16,20,25,32,40

50, 63

Класс электроприборов

CB

Категория использования

Переменный ток ~ 33B

Ток отключения

5 ~ 10 дюймов (Type C), 10 ~ 15 дюймов (Type D),

Номинальное напряжение Ue

220 В (2P),380 В (3P или 4P)

Номинальная частота

50/60 Гц

Номинальная способность подключения к короткому замыканию Icm (пиковая)

9,18 ка

6,615ка

Номинальная способность к разрыву короткого замыкания BSC (эффективное значение)

6 ка

4,5 ка

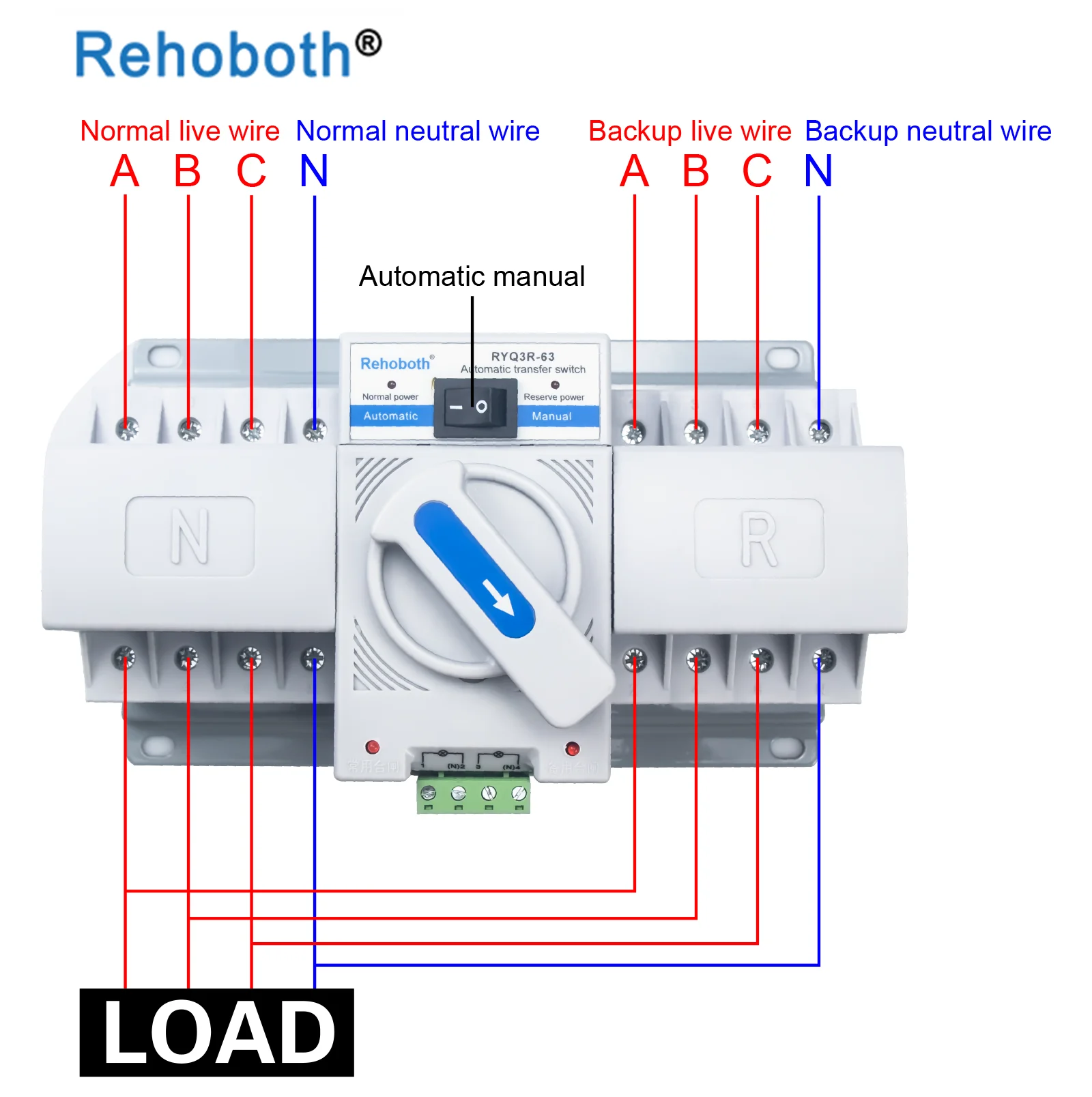

6. Схема подключения клемм

7. Установка и проводка
