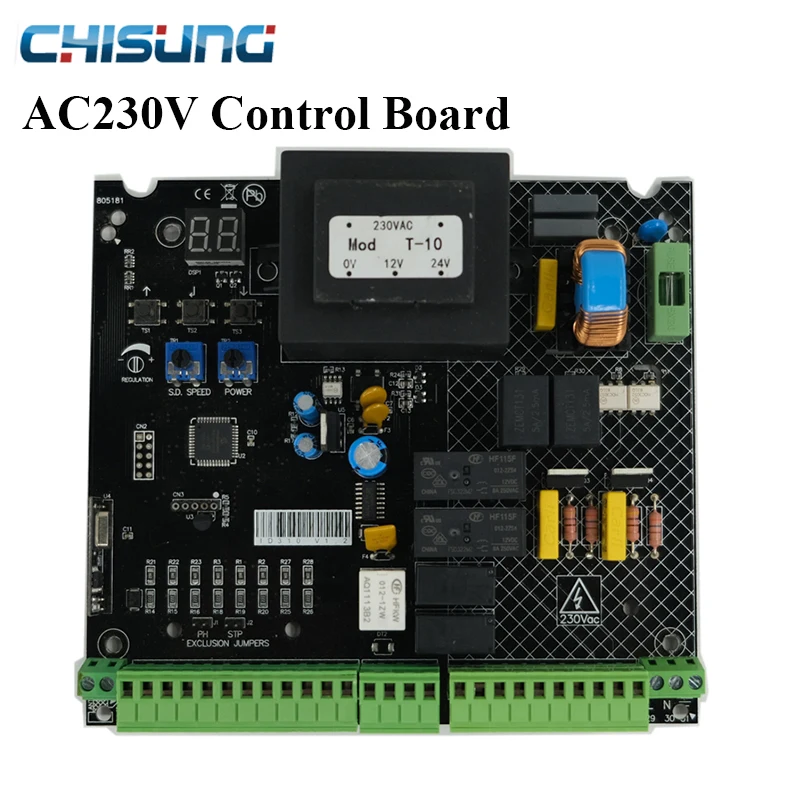

Плата для открывания распашных ворот, Входная мощность переменного тока

Универсальная сменная плата управления переменным током 220 В или 110 В переменного тока для двойного открывания ворот с пультом дистанционного управления.

Функция

Мягкий старт медленная остановка, Автоматическое закрытие, обнаружение препятствий автоматическим задним ходом. Интерфейс для GSM, инфракрасный датчик, сигнализация, настенная кнопка. Отдельный блок управления, простой в установке. Режим энергосбережения, Автоматическое обучение с дистанционным управлением. Время работы двигателя регулируется. Технические данные открывателя распашных ворот.

Технические характеристики

Источник питания: 230Vac +/- 10% Потребляемая мощность: 800 МВт (в режиме ожидания) Дополнительный источник питания: 12 В постоянного тока, 400 мА Выход блокировки: 12 В переменного тока, 1 А Выходы двигателей: 750 В переменного тока, Вт Выход мигающего светильник: 100 В переменного тока, Вт Световая мощность: 100 В переменного тока, Вт Диапазон рабочих температур: -5 °C + 60 °C

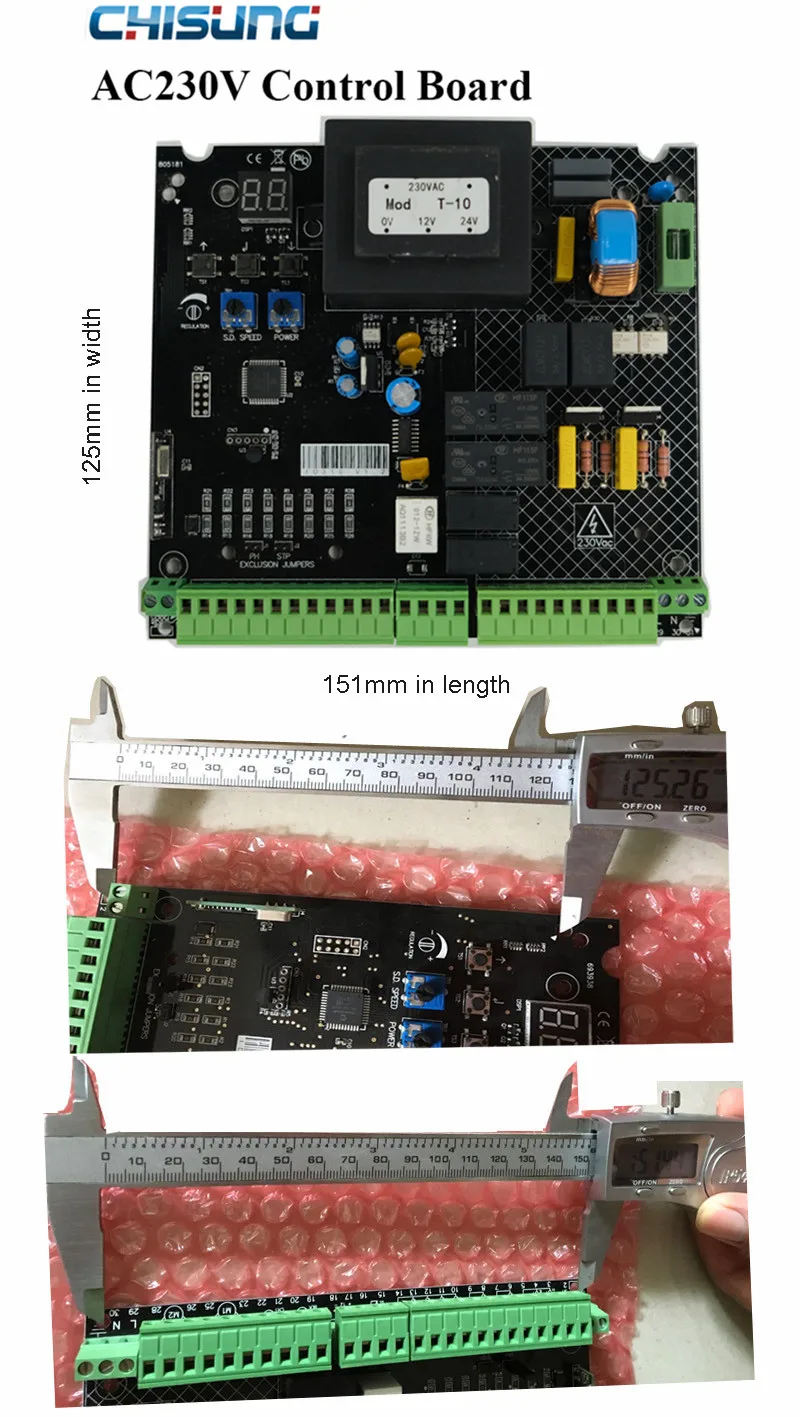

Размер изделия

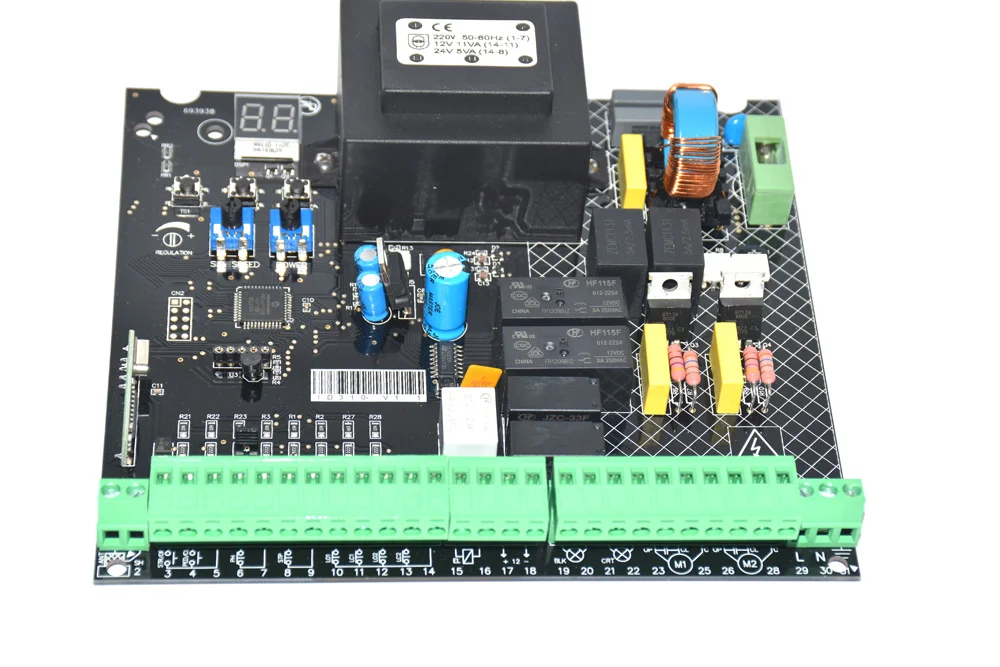

Детали продукта

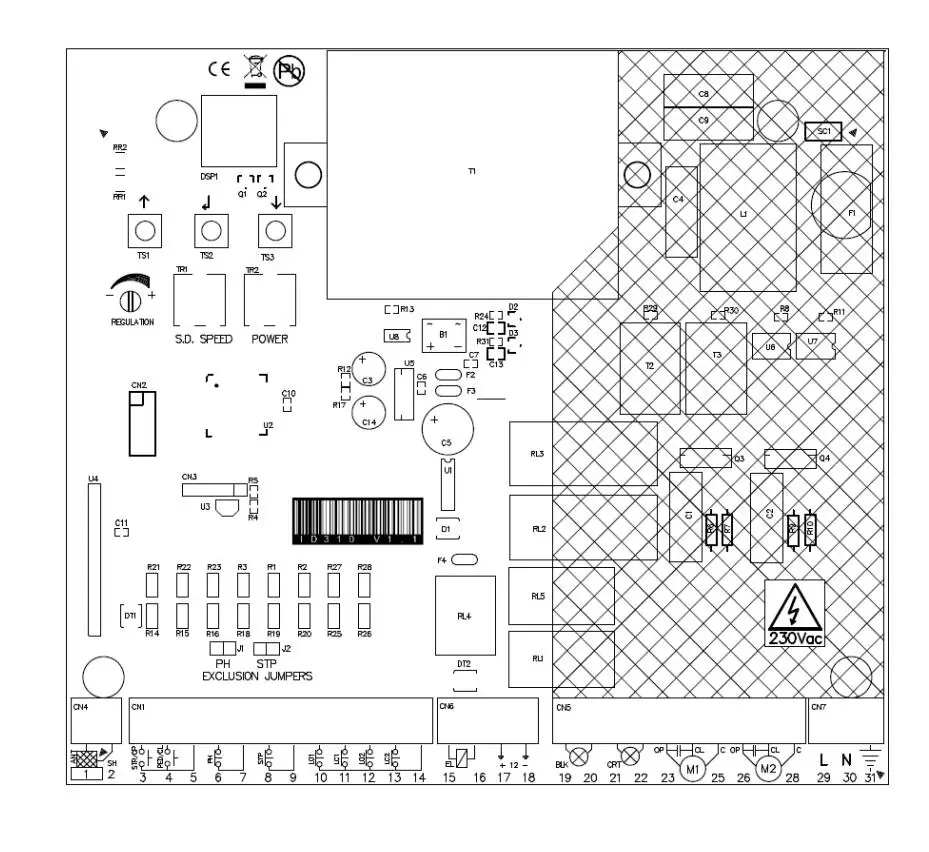

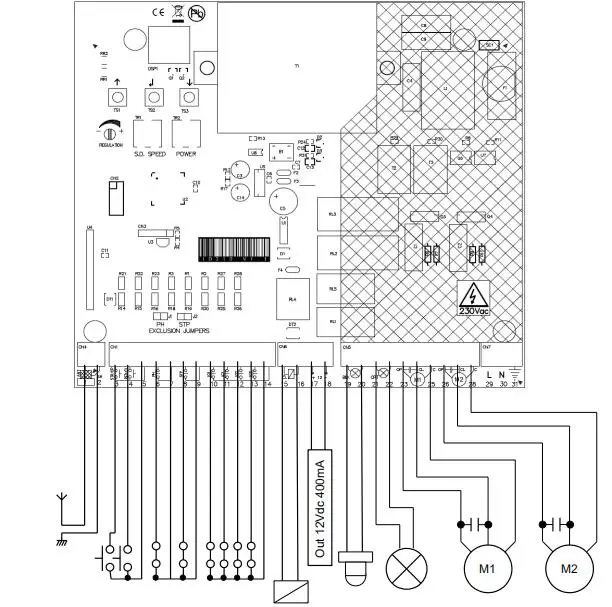

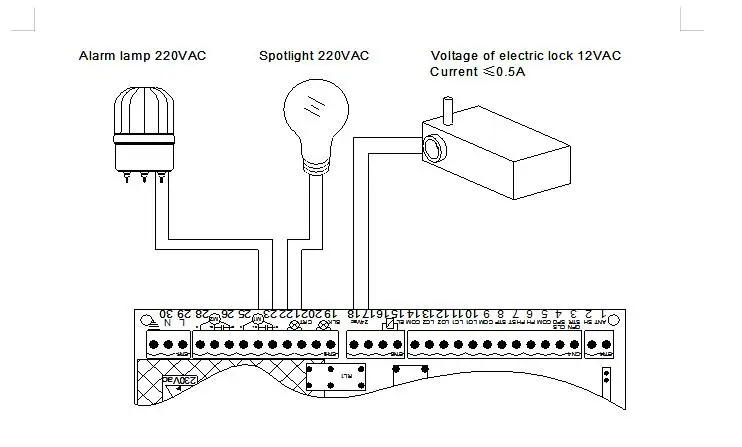

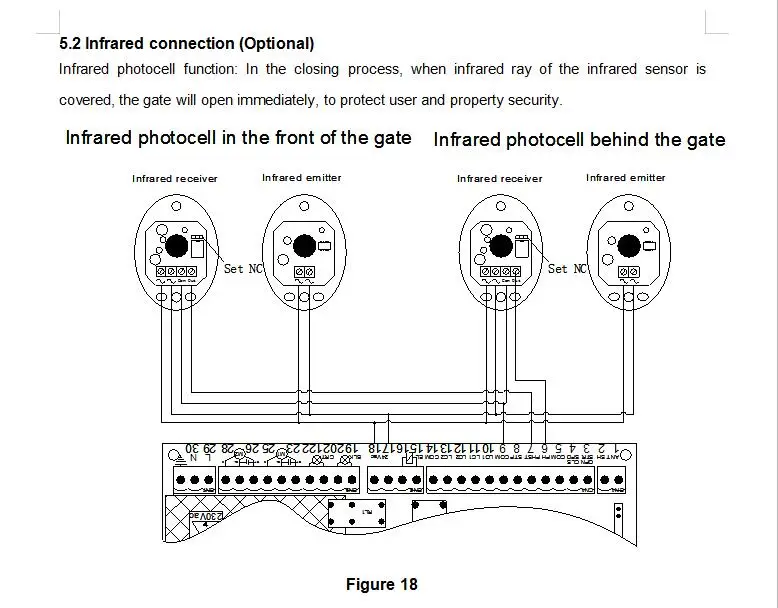

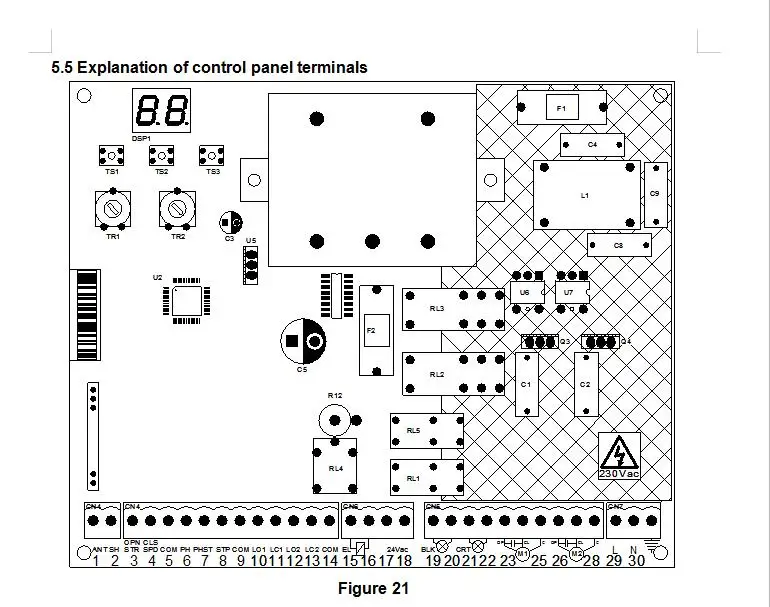

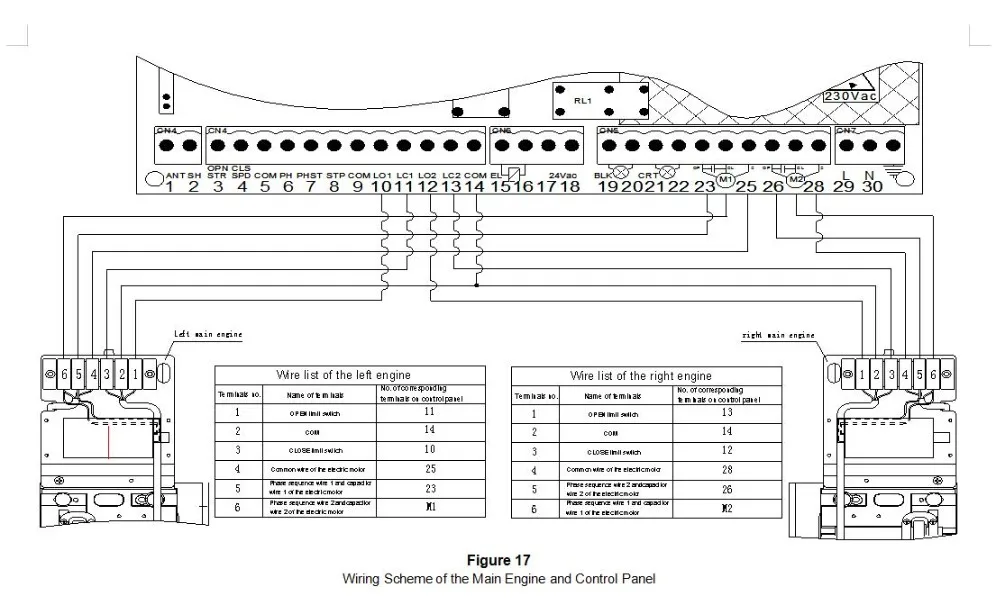

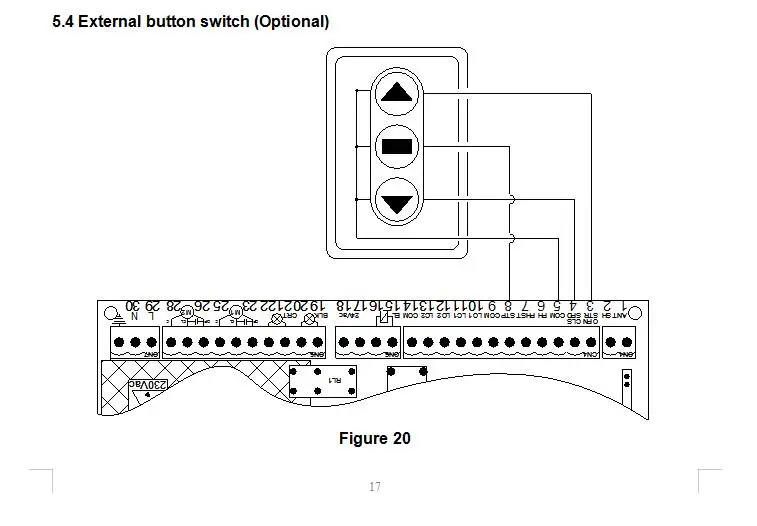

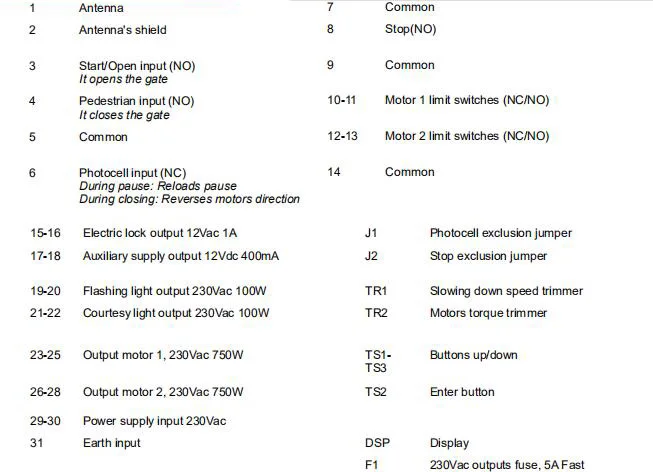

Приемная антенна: 1. Антенна, 2. Заземленная антенна Внешний кнопочный переключатель: 3. Кнопка открытия дверей (обычное открытие), 4. Кнопка закрытия двери (обычное открытие), 8. Кнопка остановки (обычное открытие), 5. Общий терминал Инфракрасное защитное устройство: 6. Инфракрасная фотоэлемент в передней части двери (нормальное закрытие), 7. Инфракрасная фотоэлемент за дверью (нормальное закрытие), 9. Общий терминал Предел основных двигателей: 10. Открытый концевой выключатель главного двигателя 1 (нормальное закрытие), 11. Закройте концевой выключатель главного двигателя 1 (нормальное закрытие), 12. Открытый концевой выключатель главного двигателя 2 (нормальное закрытие), 13. Закрыть концевой выключатель главного двигателя 2 (нормально закрыть) Выходная мощность: источник питания 17-18 (24 В переменного тока) Внешние аксессуары: 15-16 Электрический замок (12 В переменного тока), 19-20 сигнальная лампа (220 В переменного тока), 21-22 прожектор (220 В переменного тока) Проводка главного двигателя: 23-24-25 (общие клеммы) Главный двигатель 1, 26-27-28 (общие клеммы) Главный двигатель 2 Входная мощность: 29-30 Входная мощность (220 В переменного тока), 31 заземленная защита Регулировочная ручка: Регулятор TR1 для замедления скорости (вращение по часовой стрелке для максимального) Регулятор TR2 для выходной мощности двигателя (вращайте по часовой стрелке максимум, и мощность достигает максимума за 2 секунды до запуска двигателя)
