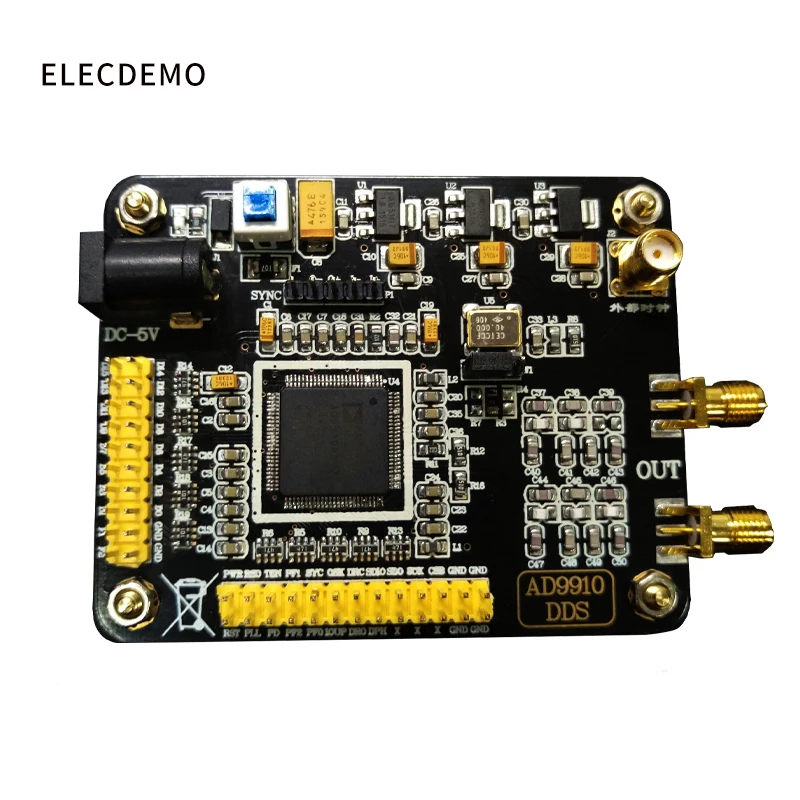

AD9910 модуль DDS модуль генератор сигналов DAC 420M выход 1GSPS частота дискретизации модуль генератора частоты

Основные характеристики:

Модуль представляет собой высокоскоростной модуль HDD5 со встроенным 14 бит DACE, поддерживающий выход до 1 G5PS с частотой дискретизации до 420 М. На плате используется фильтр танталового конденсатора для достижения наилучшего фильтрующего эффекта. AMS1117 используется в качестве чипа питания, чтобы сделать источник питания более стабильным.

Модуль + схема PDF + стандартный исходный код + послепродажная техническая поддержка + Электростатическая упаковка + ударопрочная пена

Советы:

(1) интерфейс модуля нашего магазина понятен, а функции просты. Пожалуйста, Сочетайте схематическую схему, предоставленную нашим магазином, чтобы проверить функцию при соответствующих экспериментальных условиях.

(2) основные параметры данного модуля находятся на странице сведений, предоставляющей PDF информацию о модуле и исходный код рутины; Инженерные файлы не предоставляются, обратитесь к покупателю с пониманием, если у вас возникли проблемы с эксплуатацией, обратитесь в службу поддержки клиентов.

(3) покупатели, прежде чем использовать модуль, пожалуйста, прочитайте страницу с подробностями этого модуля, чтобы понять блок питания и ограничения использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) Наши модули гарантированно предоставляют реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.

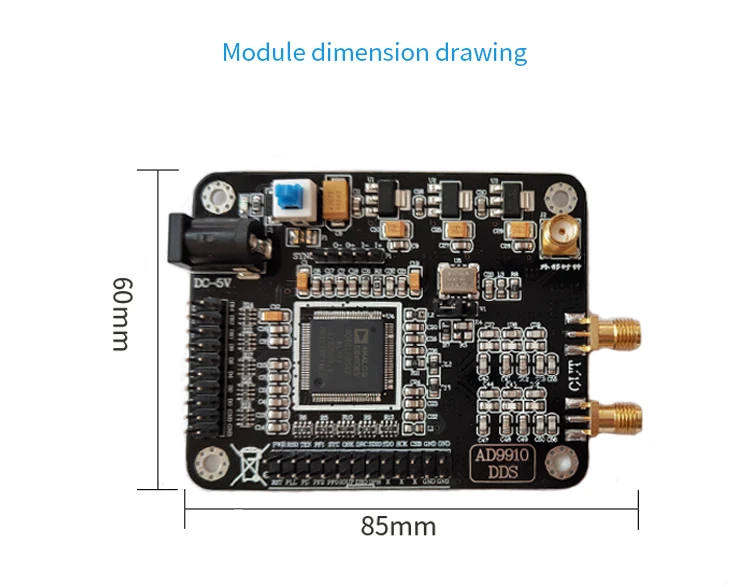

Параметры модуля

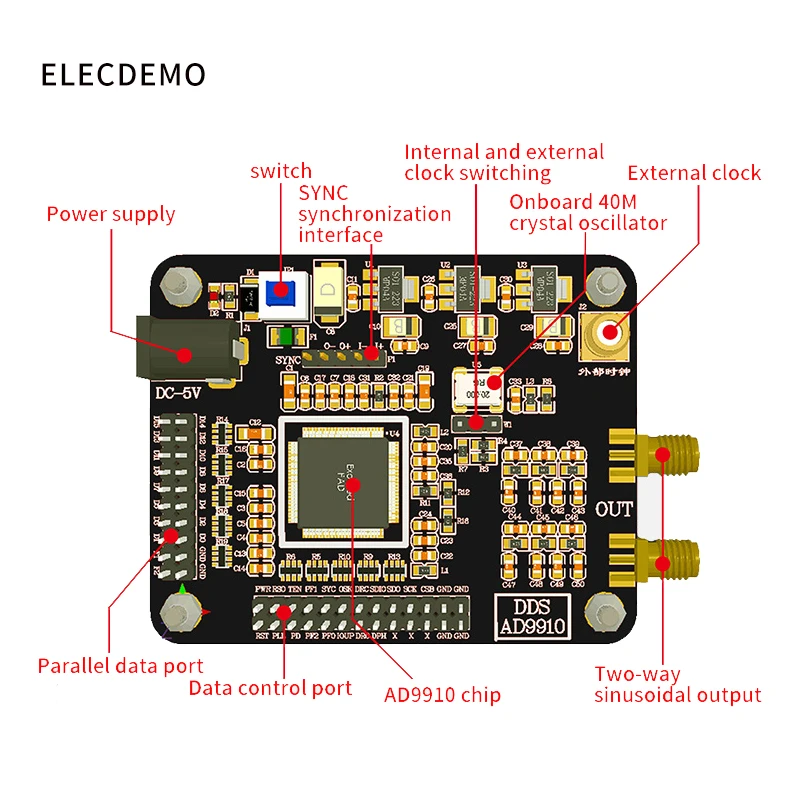

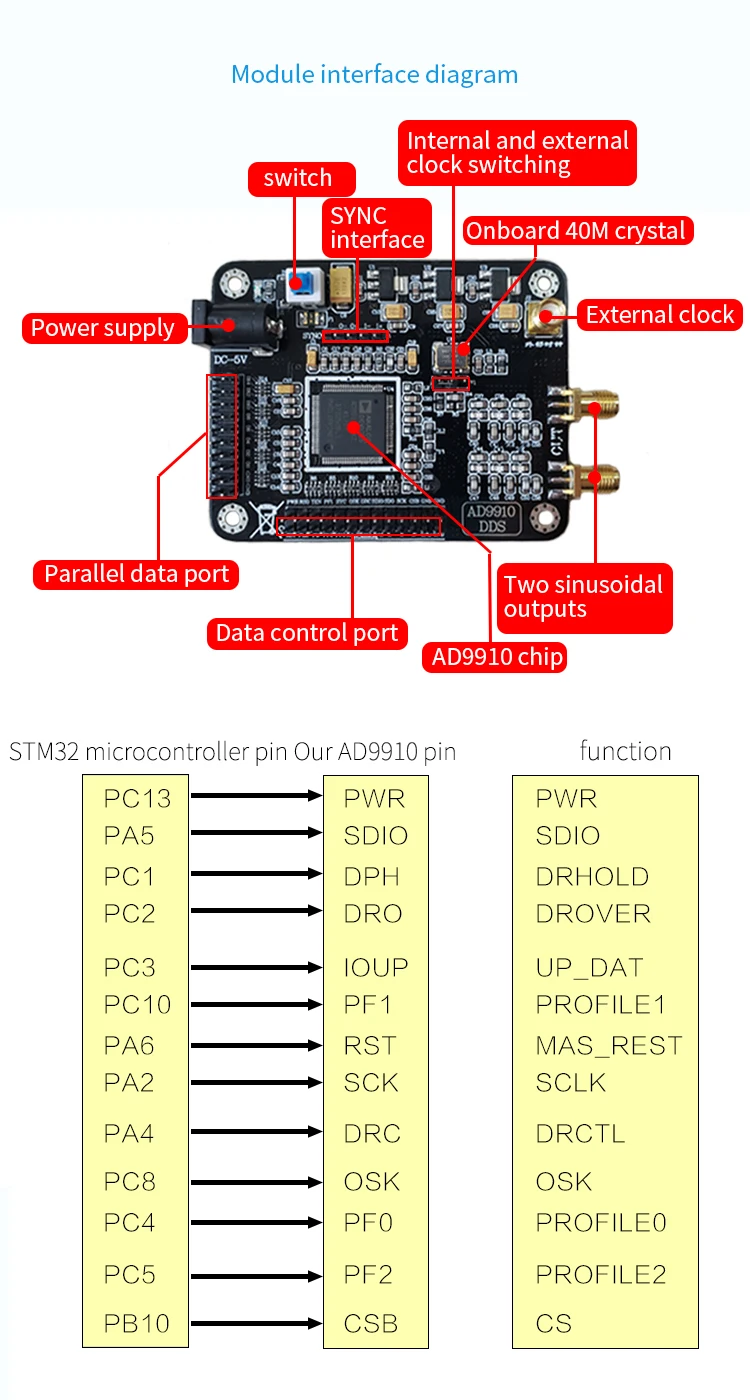

Описание модуля

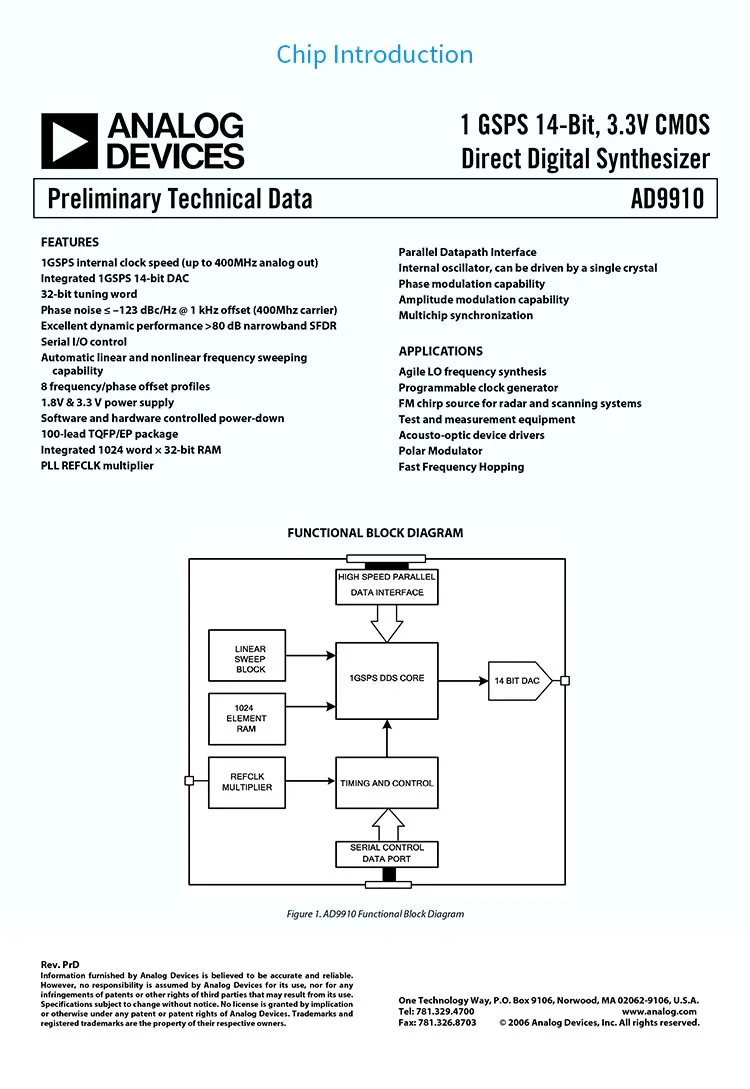

AD9910-это прямой цифровой синтезатор частоты (DDS) со встроенным 14 бит ЦАП, который поддерживает частоту дискретизации до 1 GSPS. AD9910 использует передовую запатентованную технологию DDS, которая может значительно снизить энергопотребление, не жертвуя производительностью. Цифровой программируемый высокочастотный аналоговый синтезатор выходной частоты DDS/DAC сочетание формы a, который может генерировать частотно-проворные синусоидальные сигналы на частотах до 400 МГц.

Пользователи могут получить доступ к трем же параметрам управления сигналом, используемым для управления DDS, включая частоту, фазу и амплитуду. AD9910 использует 32-битный Аккумулятор для обеспечения быстрого скачкования частоты и разрешения настройки частоты. При частоте дискретизации 1 GSPS разрешение настройки составляет 0,23 Гц. Этот DDS также реализует быстрое переключение фаз и амплитуды.

Меры предосторожности при использовании модуля

(1) текущий расход модуля большой, и источник питания должен иметь определенный запас. Для блока питания рекомендуется использовать 5V1A или более.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) для прямого наблюдения за выходным сигналом рекомендуется использовать кабель SMA-BNC. Плохой контакт или плохое качество проводов могут вызвать затухание сигнала или Чрезмерный шум.

(4) благодаря большому энергопотреблению и выработке тепла, обратите внимание на вентиляцию и теплоотвод для длительной работы.

(5) Если вам нужно просто протестировать функцию модуля, рекомендуется использовать его с пультом управления нашего магазина. Сначала питание подается модулю DDS, затем питание подается на пульт управления для создания формы волны. Нажмите и удерживайте среднюю кнопку, чтобы переключить функцию.

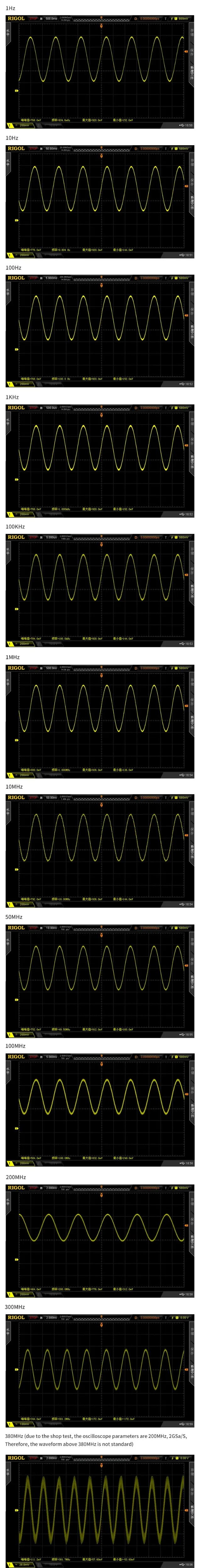

Ниже приведены некоторые результаты тестов AD9910 только для справки.

Часто задаваемые вопросы

В: Можно ли регулировать основную частоту и выходную амплитуду модуля?

О: основная частота модуля определяется входными часами и программой. Модуль может вводить часы наружно. Встроенные часы по умолчанию-40 МГц, а частота управления программой-25 раз, то есть основная частота по умолчанию-1000 МГц. Основную частоту можно изменить, модифицируя входные часы и множитель частоты; Амплитудой на выходе можно управлять, модифицируя 14-битный амплитудный регистр. Вам нужно самостоятельно изменить программу.

В: Может ли модуль достичь частотной развертки? Можно ли генерировать любой сигнал?

О: модуль может реализовать частотную развертку, код, предоставленный нашим магазином, может поддерживать частотную развертку. Чип AD9910 имеет статическую оперативную память для поддержки генерации произвольной формы волн s, но она должна быть прог оперативной памятью сама по себе; В этом магазине нет режима произвольной формы волн.

В: почему фазовая разница формы волны между каналами не 180 градусов после увеличения частоты, а также уменьшается амплитуда?

О: из-за воздействия допуска и задержки фильтра увеличение частоты приводит к различным сдвигам фаз, поэтому это строго противоположно только тогда, когда частота ниже, И DDS имеет амплитуду понижения частоты; В этом принципе проблема.
