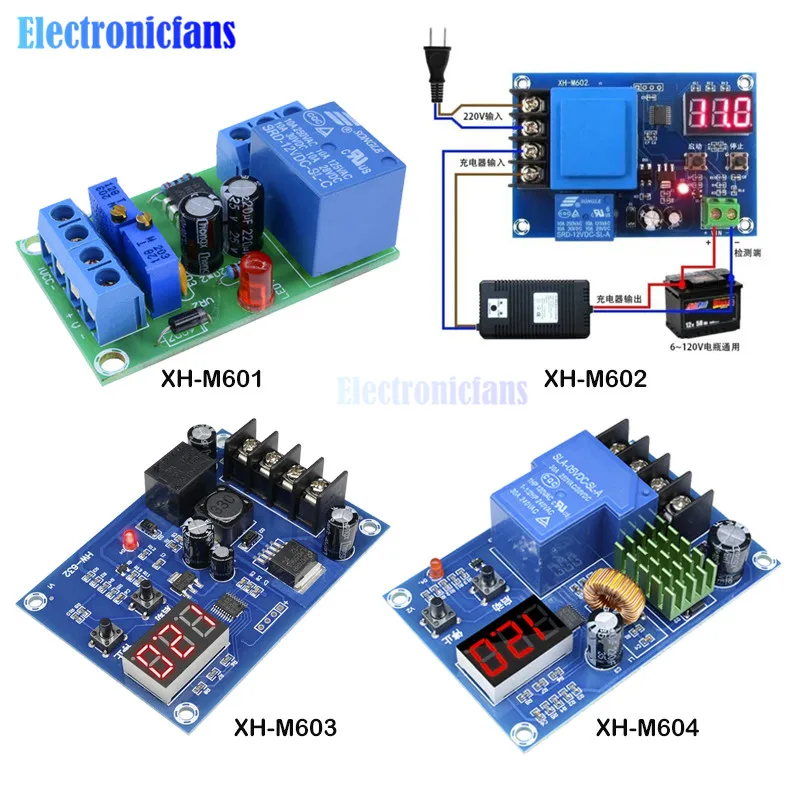

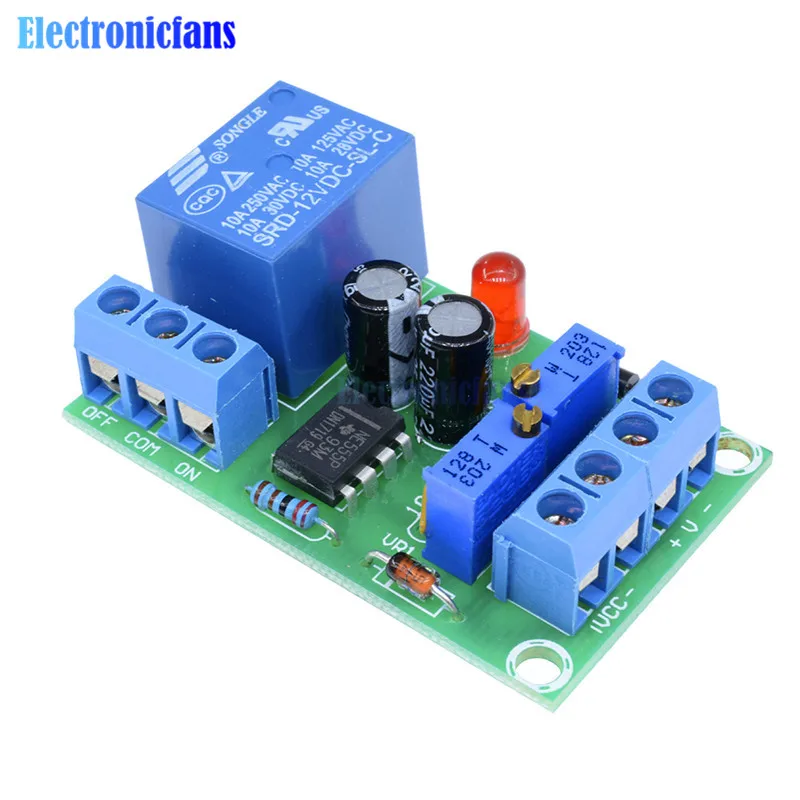

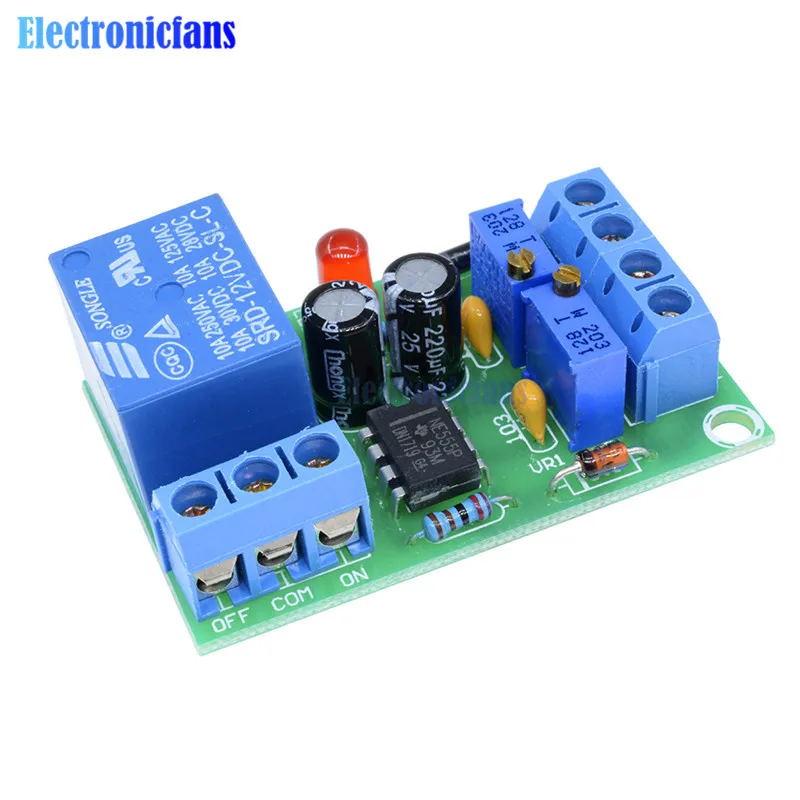

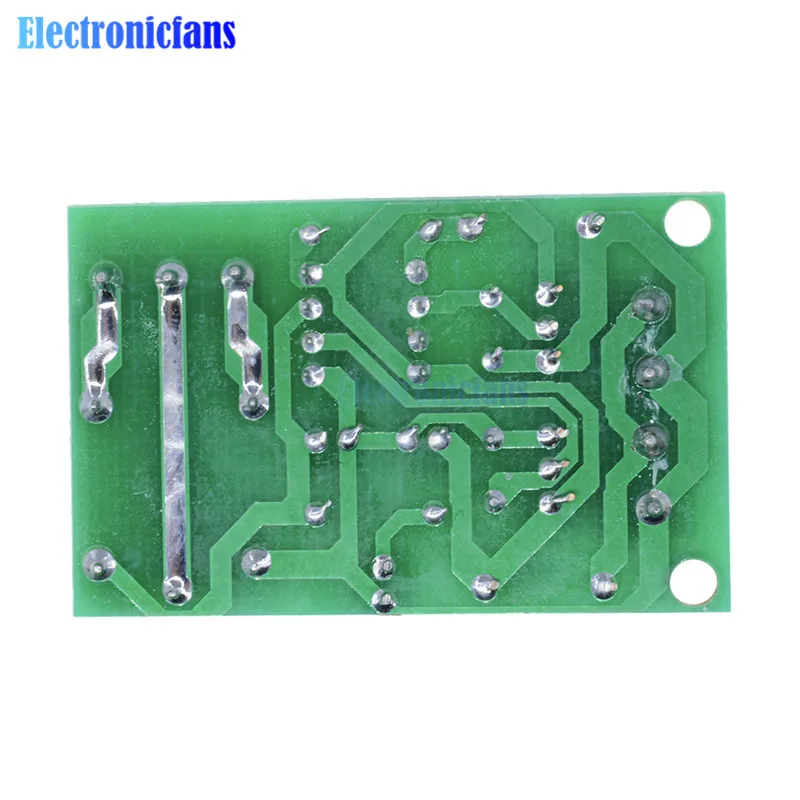

XH-M601
Напряжение источника питания: 13,8 В ~ 14,8 в
Напряжение включения реле: 12,4 в
Напряжение открытия реле: 14,8 в
Погрешность напряжения: плюс 0,1 В
Метод определения напряжения: Вольтметр постоянного тока
Тип зарядного устройства: аккумулятор 12 В
Регулировка потенциометра RP1 RP2: (пожалуйста, внимательно)
Размер платы: 50 мм на 32 мм на 18 мм (длина * ширина * высота)

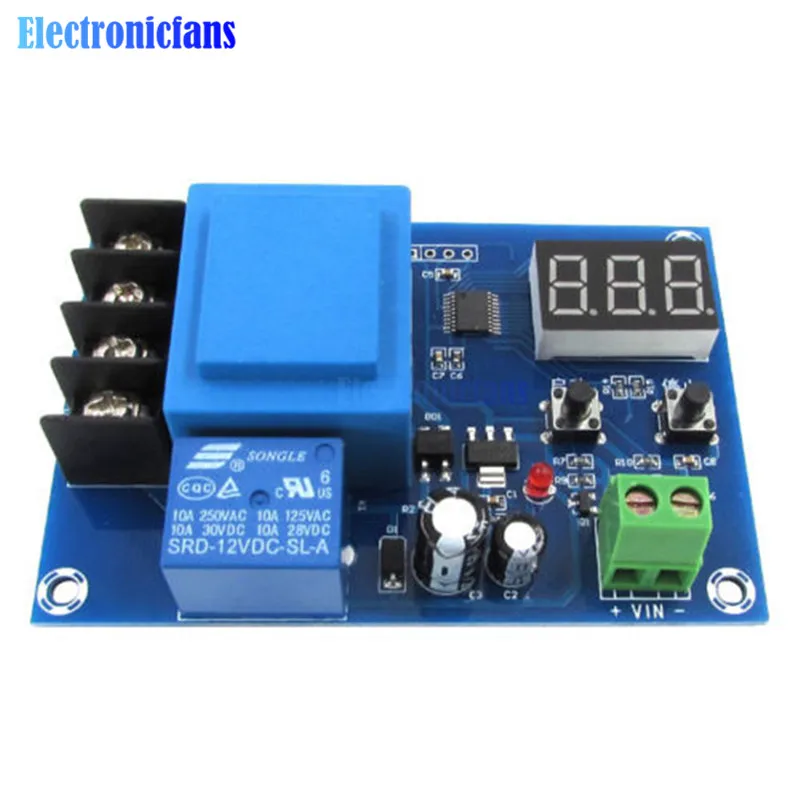

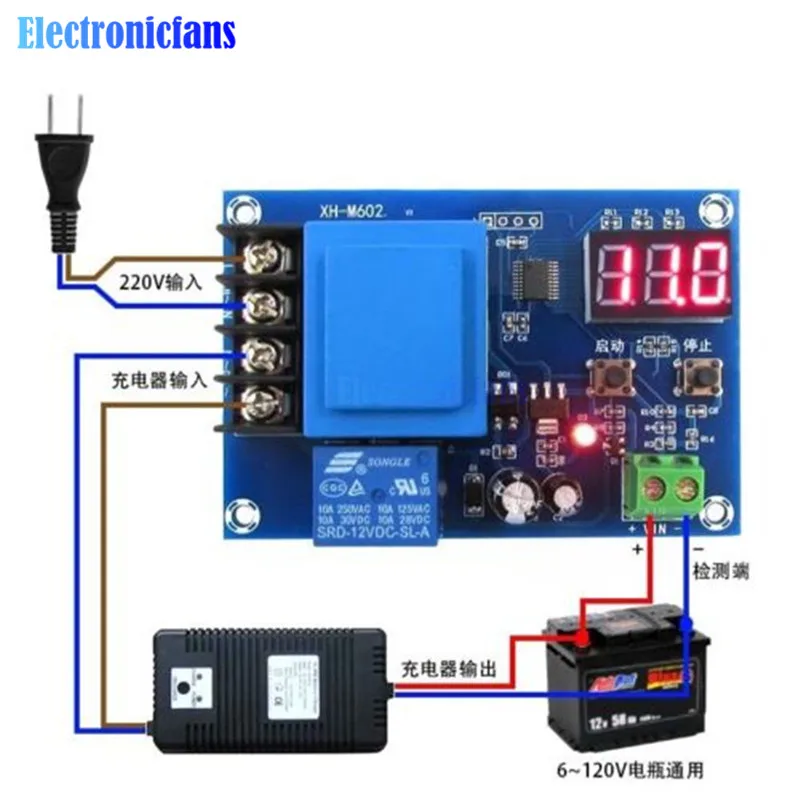

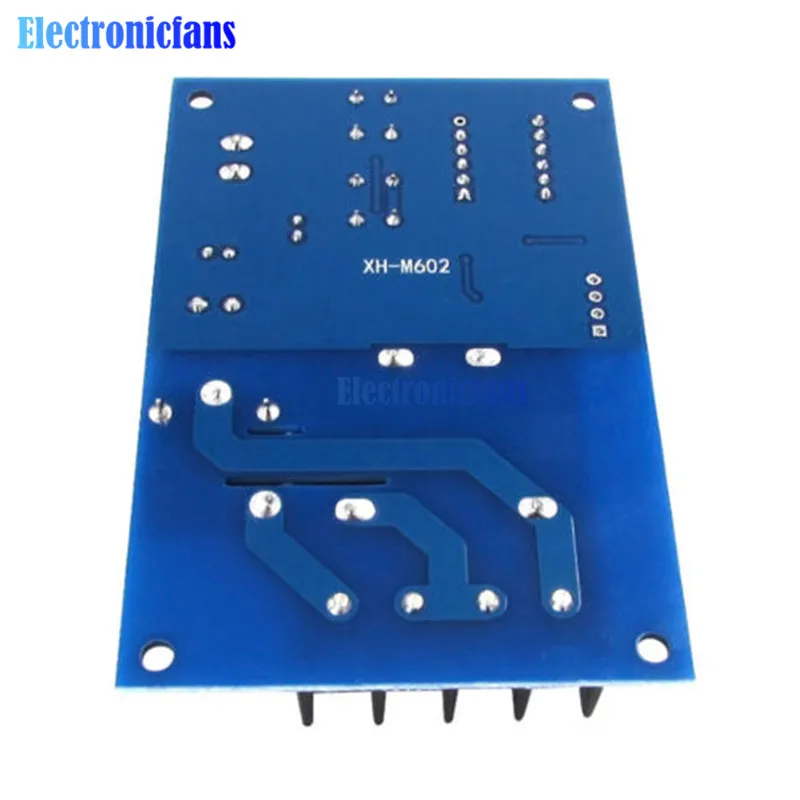

XH-M602
Входное напряжение: 220 вольт переменного тока
Точность дисплея: 0,1 в
Точность управления: 0,1 в
Тип выхода: выходной переключатель
Погрешность напряжения: плюс 0,1 В/-0,1 в
Сфера применения: ВСЕ Литиевые батареи 3,7 в ~ 120 в
Вес: 110 г
Размер: 86*58*24 (мм посылка:

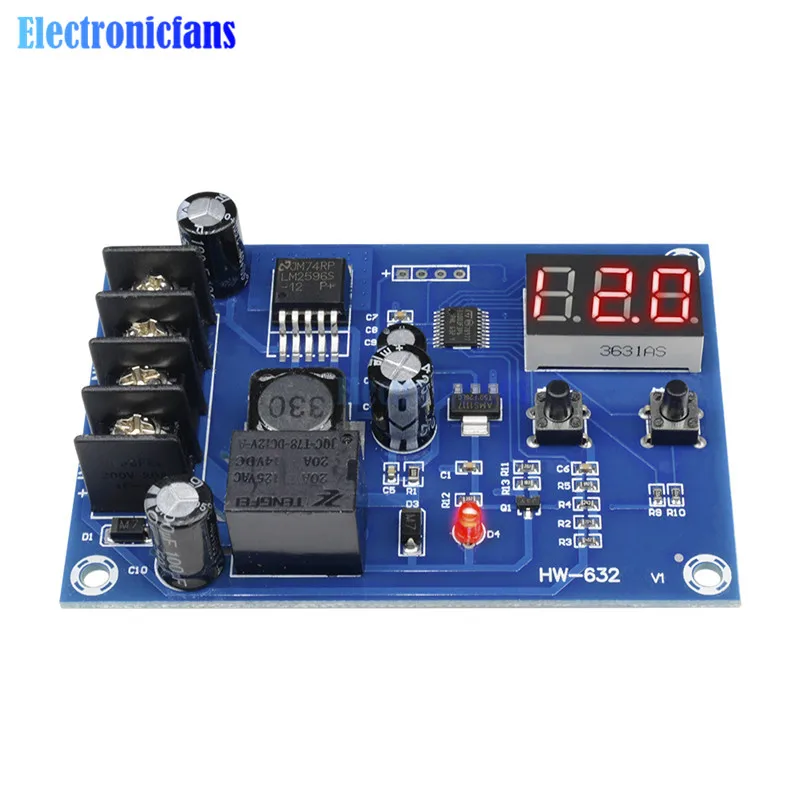

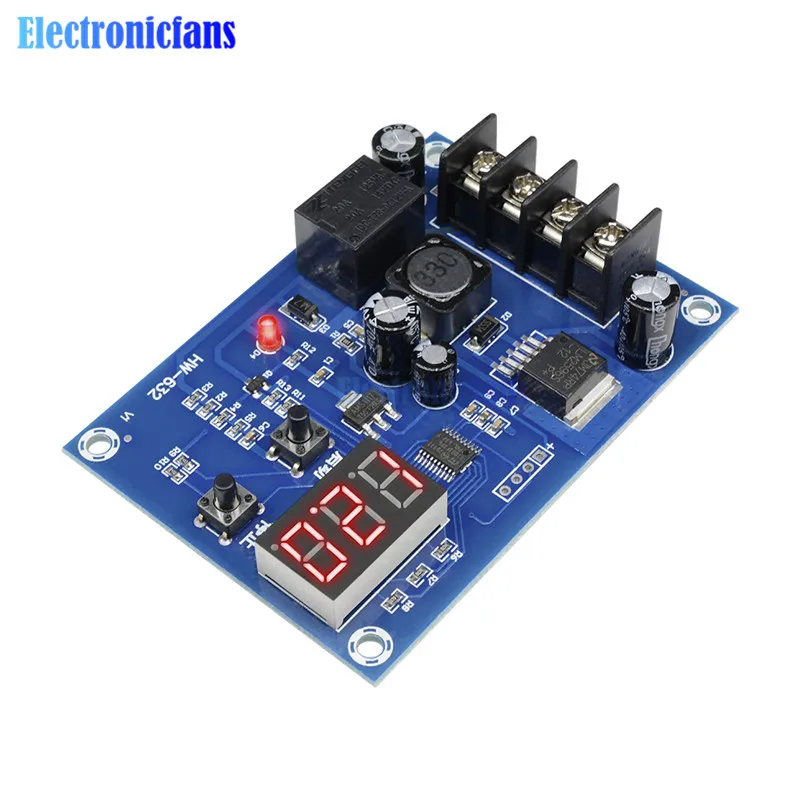

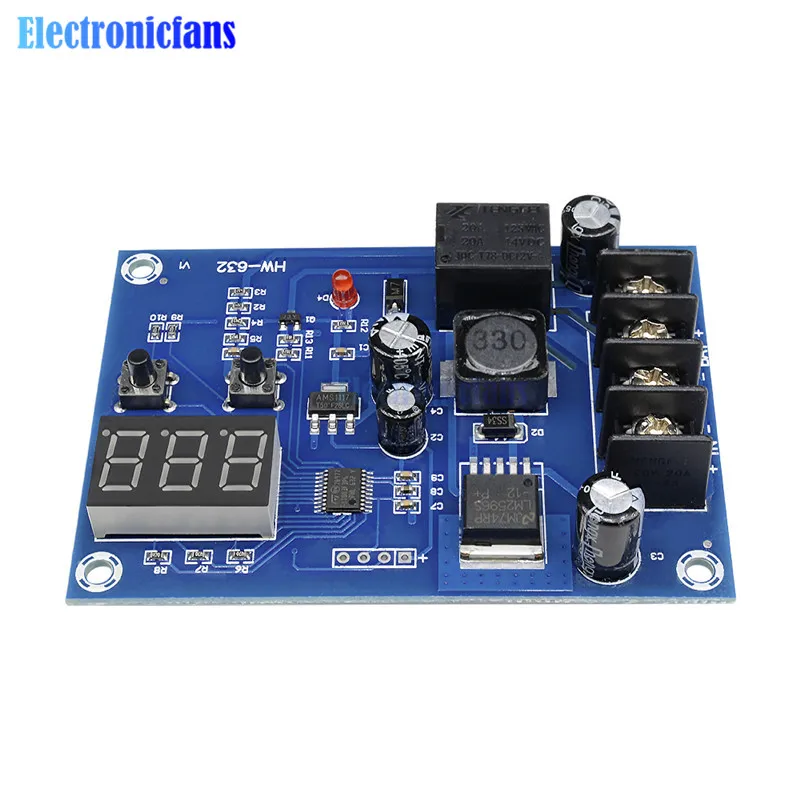

XH-M603
Входное напряжение: 10-30 В постоянного тока
Точность дисплея: 0,1 в
Точность управления: 0,1 в
Тип выхода: прямой выход
Погрешность напряжения: plusmn-0.1V
Диапазон использования: различные батареи 12-24 В
Размер: 82 на 58 на 18 мм;
Инструкции:
1. Установите Начальное напряжение: в нормальном состоянии отображения напряжения нажмите кнопку, чтобы отобразить Начальное напряжение зарядки; Нажмите и удерживайте цифровую трубку в течение 3 секунд для мигания; вы можете запустить или остановить кнопку, чтобы установить значение напряжения зарядки.
2. Установите напряжение отключения: в нормальном состоянии отображения напряжения нажмите кнопку, чтобы отобразить напряжение зарядки; Нажмите и удерживайте кнопку 3 секунды, цифровая трубка начнет мигать; можно запустить или остановить кнопку, установить значение напряжения зарядки
3. Сброс завода: когда кнопка старт/стоп нажата в режиме включения питания, на цифровой трубке будет отображаться 888; Что указывает на заводские настройки сброса.

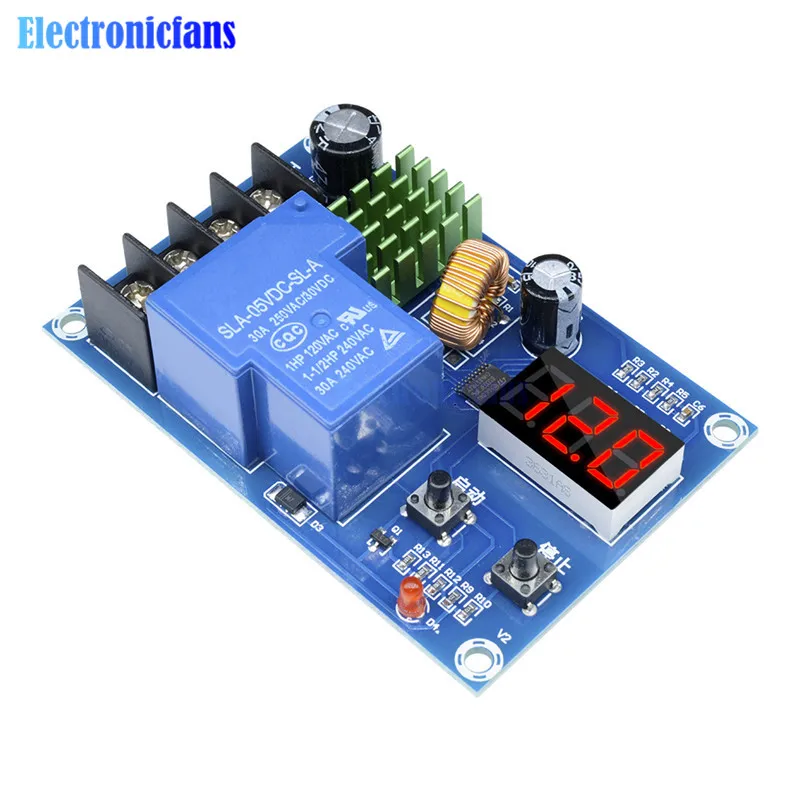

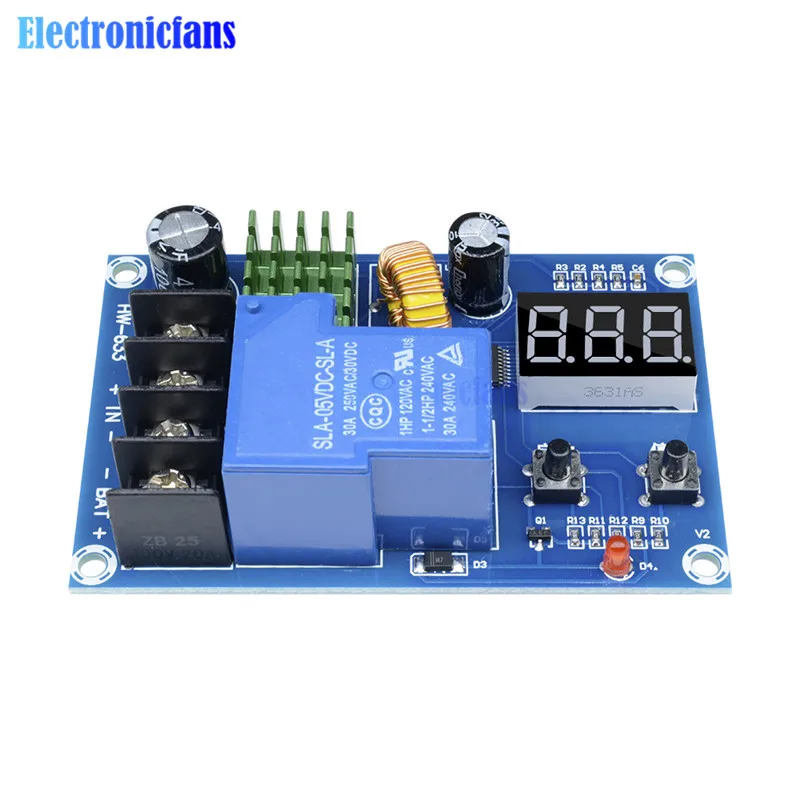

XH-M604
Входное напряжение: 6-60 В постоянного тока
Точность дисплея: 0,1 в
Точность управления: 0,1 в
Тип выхода: прямой выход
Допуск напряжения: ± 0,1 В
Подходит для: аккумулятора 6-60 в максимум 80 в
Размер: 81*54*18 мм
Применение: при заданном значении напряжения кнопка запуска поднимается, кнопка остановки-кнопка вниз
1. Установите Пусковое напряжение:
Обычно отображает состояние напряжения, нажмите кнопку пуска напряжения, чтобы отобразить Начальное напряжение зарядки. Нажмите и удерживайте кнопку Пуск, количество мигает, а значение начального напряжения зарядки устанавливается кнопками Пуск и остановка.
2. Установите стоп-Напряжение:
В режиме нормального отображения нормального напряжения нажмите кнопку стоп-напряжения, чтобы отобразить стоп-напряжение зарядки. Нажмите и удерживайте кнопку остановки, количество мигает, и значение стоп-напряжения зарядки устанавливается кнопками start и stop.
3. Ошибка настройки:
Нажмите и удерживайте кнопку старт/стоп, пока питание включено, цифровой дисплей 888, который является заводскими настройками
Посылка:
По вашему выбору
