1) с балансом
2) с балансом/сигнальными кабелями;
3) с переключателем температуры
4) Зарядка BMS с портом разряда одинаковая;
5) схема обнаружения (переразрядка, перегрузки по току и короткого замыкания)
6) со светодиодным индикатором
7) Добро пожаловать OEM
1. Уведомление о монтаже батареи перед установкой BMS:
Каждая ячейка должна соответствовать задолго до установки BM (внутренние различия в сопротивлении батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА · ч). Lfepo4 cell, напряжение между 2,6 V ~ 3,5 V, li-ion cell, напряжение между 3 ~ 4V.
Если ячейки полностью заряжены, пожалуйста, разрядите их до стандартного диапазона напряжения. Ячейка сначала параллельна, а затем серия.

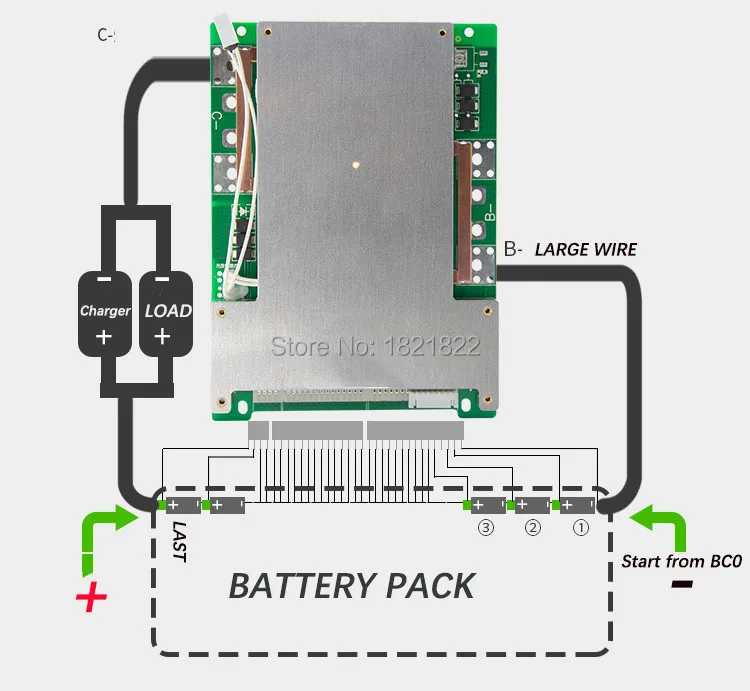

2. Инструкция по подключению проводов BMS:
(A) Подключите Б-большой короткий провод к аккумулятору общего отрицательного конца
(B) Подключите провода сигнала/баланса: Удалите провода баланса из BMS перед сборкой. Запуск от B-, первый провод подключается к B-, второй баланс B1 провод подключается к первой ячейке положительным, B2 подключается к второй ячейке положительным, баланс провода пайки должны быть в соответствии с заказом B-,B1,B2,B3....B18
(C) Убедитесь, что все провода верны, прежде чем подключить разъем в BMS: Используйте многометровый для проверки каждого соседнего напряжения серии, если нет, BMS будет гореть. (Литий-ионное напряжение менее 4 в, напряжение Lifepo4 менее 3,5 В)
(D) Проверьте общее отрицательное напряжение батареи между общим положительным значением батареи, равно ли общее напряжение.
(E) Подключите балансовые провода к BMS (Подключите низкую разрядку к высокому бит), подключите зарядку/разрядку больших проводов к «C-» Подключите красный большой провод к аккумулятору общего положительного конца. Проверьте общее напряжение разряда снова.
3. Использование зарядного устройства:
Литий-ионный аккумулятор использует литий-ионное зарядное устройство напряжение: Серия x 4,2 V
Lifepo4 аккумулятор использование Lifepo4 зарядное устройство напряжение: Серия x 3,6 V
Ток заряда-это емкость аккумулятора 0.2C
