ESP8266 ESP-01 ESP01 Серийный беспроводной Wi-Fi модуль для приемника Arduino плата адаптера приемника Raspberry Pi UNO R3 One 3,3 В 5 В

ESP8266 ESP-01 ESP01 Серийный беспроводной WIFI модуль для Arduino приемопередатчик приемник адаптер плата Raspberry Pi UNO R3 One 3,3 V 5V

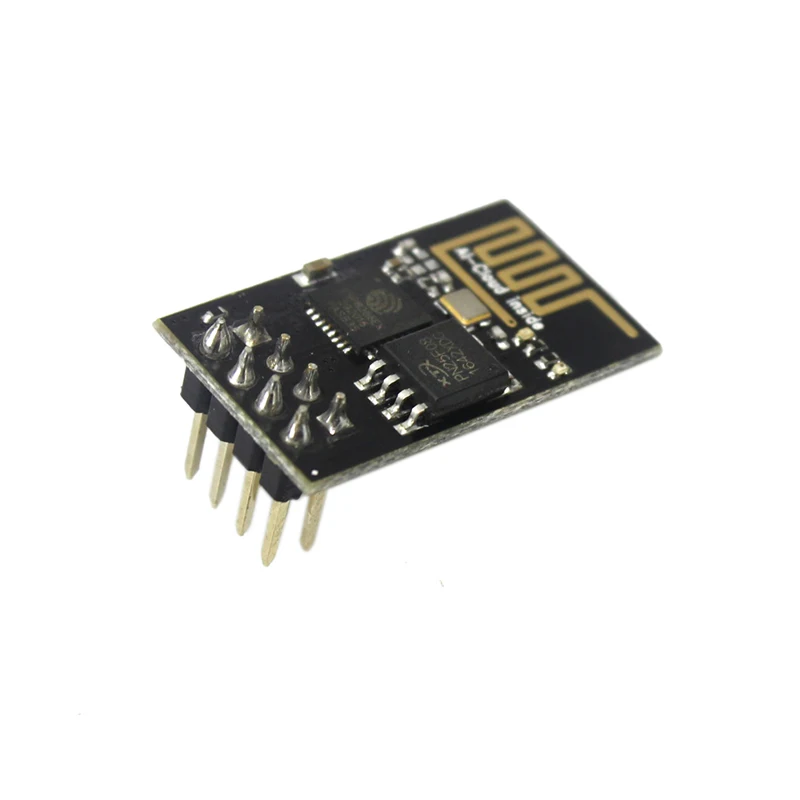

Описание ESP-01

ESP8266Является высокоинтегрированным чипом, разработанным для потребностей нового подключенного мира. Он предлагает полное и автономное сетевое решение Wi-Fi, позволяющее ему либо разместить приложение, либо разгрузить все сетевые функции Wi-Fi от другого процессора приложений.

ESP8266 имеет мощные встроенные возможности обработки и хранения, которые позволяют ему быть интегрированы с датчиками и другими приложениями конкретных устройств через его GPIOs с минимальной разработкой спереди и минимальной загрузкой во время работы. Его высокая степень интеграции на чипе обеспечивает минимальную внешнюю схему, и все решение, включая передний модуль, предназначено для того, чтобы занимать минимальную площадь печатной платы.

Особенности SDIO 2,0, SPI, UART 32 QFN посылка Интегрированный РЧ-переключатель, балун, 24dBm PA, DCXO и PMU Интегрированный процессор RISC, встроенная память и внешние интерфейсы памяти Интегрированные/Базовые процессоры Качество управления обслуживанием I2S интерфейс для высококачественных аудио приложений Линейные регуляторы с низким выпадением на чипе для всех внутренних поставок Фирменная безвредная архитектура генерации часов Интегрированные двигатели WEP, TKIP, AES и WAPI

Решения Поддержка APSD для оптимальных приложений VoIP Запатентованный алгоритм шумоподавления для интеграции в приложения SOC Поддержка интерфейса совместного использования Bluetooth Самооткалиброванный РЧ для обеспечения оптимальной производительности при любых условиях эксплуатации Нулевая заводская настройка Нет внешних РЧ-компонентов

Технические характеристики 802,11 b/g/n Wi-Fi Direct (P2P), soft-AP Интегрированный стек протокола TCP/IP Интегрированный TR переключатель, балун, LNA, усилитель мощности и соответствующая сеть Интегрированные PLLs, регуляторы, DCXO и блоки управления питанием + 19.Выходная мощность 5 дБм в режиме 802.11b Ток утечки питания <10uA Интегрированный с низким энергопотреблением 32-битный Процессор может использоваться в качестве приложения процессор SDIO 1,1/2,0, SPI, UART STBC, 1 × 1 MIMO, 2 × 1 MIMO А-MPDU & A-MSDU aggregation & 0,4 ms guard interval Пробуждение и передача пакетов в <2 мс Потребляемая мощность в режиме ожидания <1,0 МВт (DTIM3) Помочь вашему развитию легче. ESP8266 серийный WIFI модуль Communite Forum>Подробнее о ESP8266 1. Высокое качество иНизкая цена 2. LWIP соглашение 3. Поддержка 3 режимов: AP, STA, AP + STA 4. Идеальная и простая команда

Для Arduino может включаться WiFI Без торможения банка. Используйте этот модуль для следующего проекта Interet of Things, домашней автоматизации или проекта удаленного датчика. Этот модуль ADS ESP8226 IC для использования через последовательное соединение с помощью простых команд AT. Нет интерфейса SPI или ноу-хау.

Предупреждения: Этот модуль требует 3,3 Вольт питания для VCC и 3,3 V материнскую плату. Это не 5 в толант. Подключение RX или TX на 5 В для Arduino будет Уничтожьте этот модуль. Вы должны использовать конвертер логического уровня, или для Arduino Li-Ion 3,3 В

3,3 В питания для Arduino Uno имеется недостаточное ток capabilit к питанию в этом модуле. Вы должны предоставить отдельный, Выше 3,3 В питания (около 300mA или более поздней версии) Модуль ESP8225 очень новый на рынке и поддержка и документирование для него в настоящее время очень ограничено.

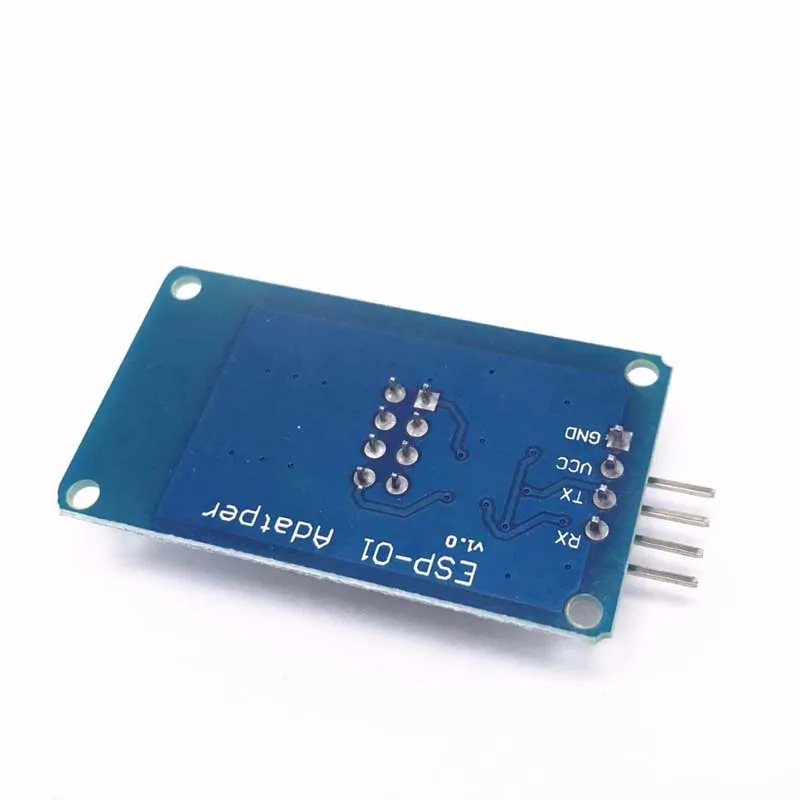

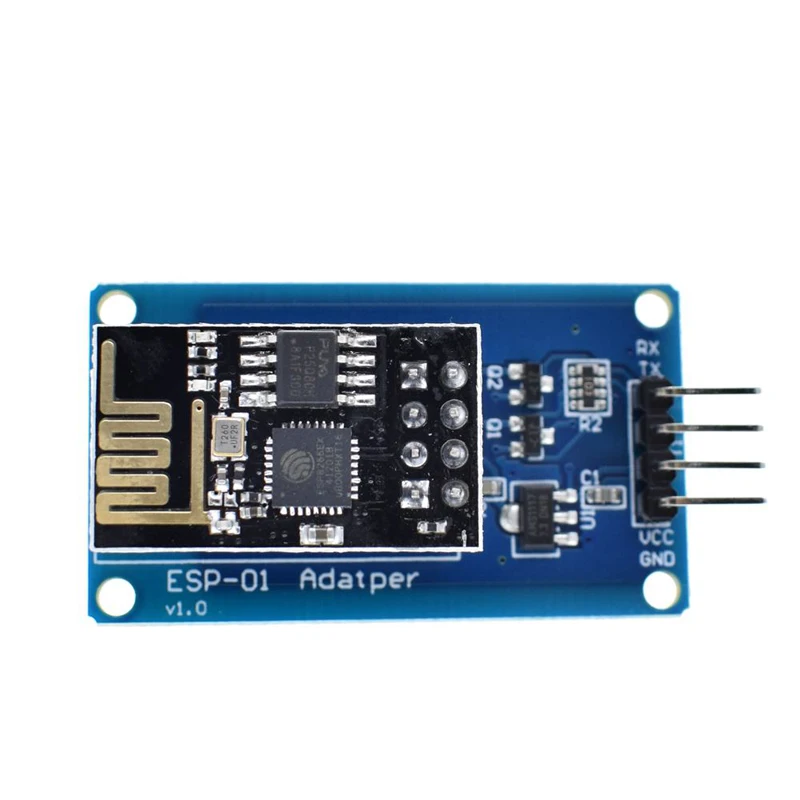

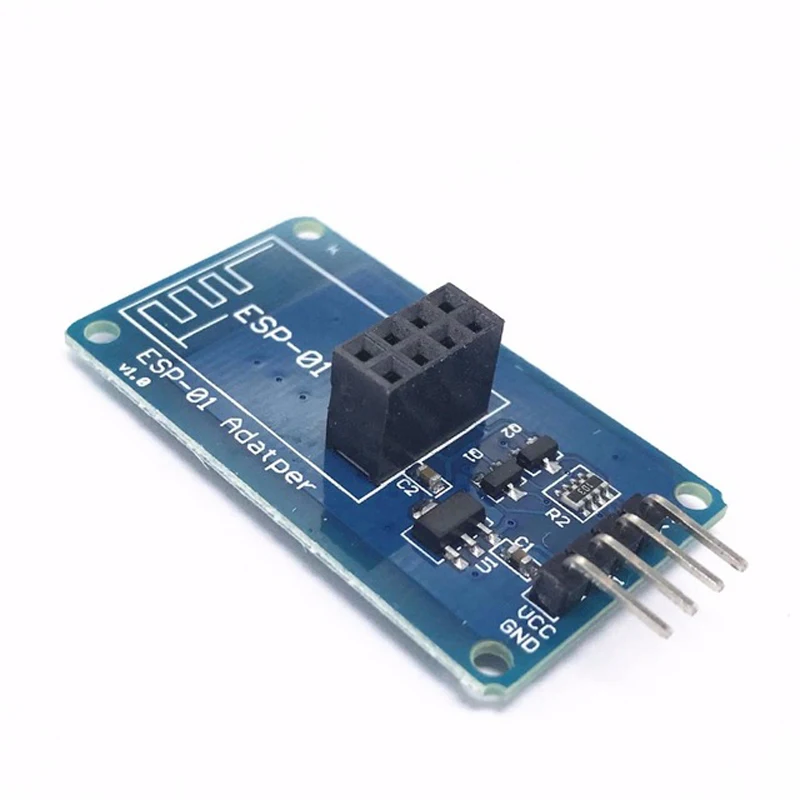

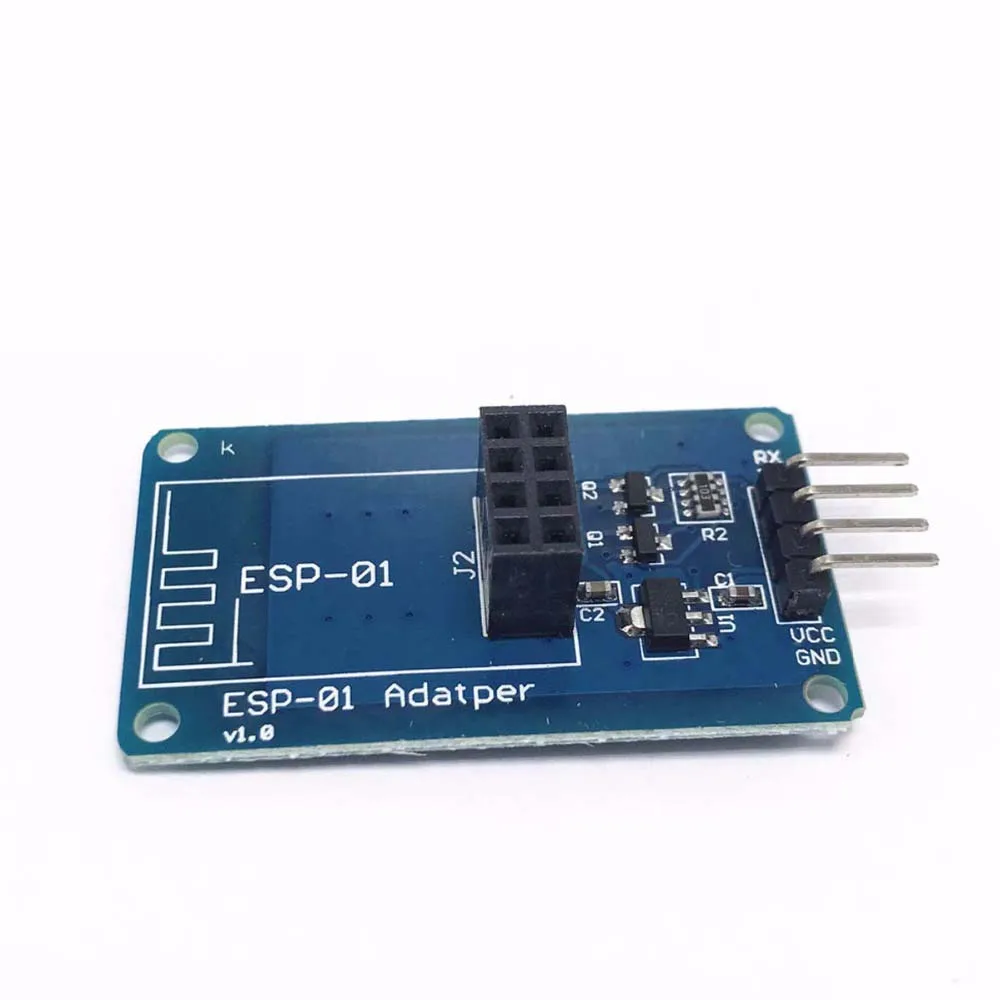

Модуль адаптера для ESP-01 модуля Wi-Fi. 3,3 V регулятор напряжения цепи и бортовой уровень конверсии; Он может быть 5V микроконтроллер простых в использовании с ESP-01 модулем Wi-Fi. Кроме того, изделие может быть использовано для Arduino UNO R3 или совместимой платы.

Особенности:

Рабочее напряжение: 4,5 ~ 5,5 V (бортовой 3,3 V регулятор LDO)

Рабочий ток: 0-240 мА

Интерфейс logic напряжение: 3,3 V / 5V совместимый (бортовой сдвига уровня цепи)
