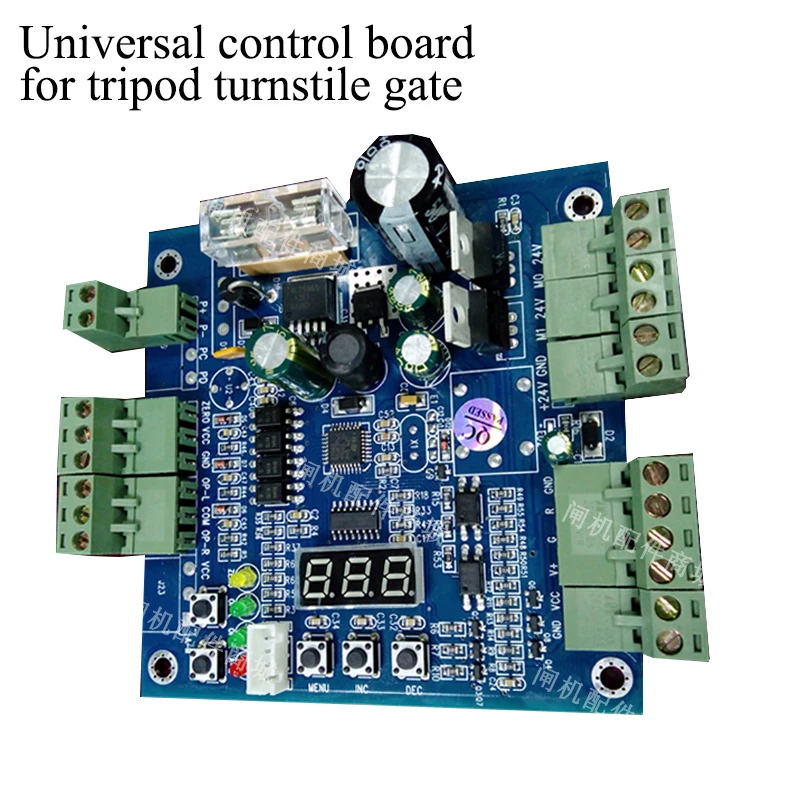

Плата управления совместима с примерно 98% представленных на рынке станков для ворот турникета штатива.Это универсальная модель.
Плата управления используется для двустороннее движение, отключение и падение, СВЕТОДИОДНАЯ Индикация направления, сигнал открытия тормоза и т. д.
Технические параметры
1) напряжение источника питания: 24 В постоянного тока, 50 Гц
2) температура рабочей среды: - 10 ℃, 60 ℃
3) относительная температура: без конденсации менее 95%
4) Максимальная ширина канала-510 мм
5) Скорость движения: 30-40 человек/мин (IC карта)
6) Электромагнит: 20 Вт/2 Вт
Инструкции по установке системных параметров
Инструкции по монтажу панели управления воротами турникета штатива:
Сначала установите тип ворот (два типа отключения питания, свободный доступ к отключению).
Выключение полюса: при выключенном питании верхний полюс автоматически упадет, пешеходы могут свободно проходить. После вызова сначала нажмите кнопку, а затем Поднимите планку, планка автоматически заблокируется.
Свободный проход после выключения питания: когда питание выключено, механизм не блокируется, пешеходы могут свободно войти. После включения питания механизм автоматически блокируется, пешеходы должны провести пальцем по карте перед прохождением.
Инструкции по настройке параметров:
После включения панели управления на ЖК-дисплее будет отображаться состояние по умолчанию, а состояние по умолчанию-панель управления и количество записей.
На панели управления есть 5 кнопок управления, в том числе «Меню», «вверх», «вниз», «Подтвердить» и «отменить».
Основные инструкции:
Меню: для входа в настройки меню
Вверх: используется для перемещения пунктов меню вверх
Вниз: для перемещения пунктов меню вниз
Ok: используется для входа в пункт настройки меню или для определения текущего измененного значения
Отмена: используется для возврата в предыдущее меню или отмены текущей операции
Управление меню:
Нажмите кнопку «Меню», чтобы войти в интерфейс ввода пароля. Пароль по умолчанию: вверх, вверх, вниз, вниз, вверх и вниз. Введите 6-значный пароль и нажмите ldquookrdстатус, чтобы войти в меню. После входа в меню нажмите «вверх» и «вниз», чтобы выбрать меню функций, а затем нажмите «ОК», чтобы войти в интерфейс для изменения функций или значений. Выберите или Настройте соответствующее значение, нажав кнопку плюс или минус.
Пример:Для изменения работы тормозной машины: Войдите в меню, выберите меню «Рабочий режим», нажмите «ок» (отобразить текущий рабочий способ), затем нажмите «ok», чтобы войти в интерфейс выбора рабочего режима, нажмите «вверх» или «вниз», чтобы выбрать соответствующий Рабочий режим, нажмите « Ok "для изменения успеха-Установите после завершения нажатия" Отмена "для выхода (не нажимайте кнопку Отмена, система автоматически выйдет через 15 секунд).
А. Описание системного меню:
1. «конфигурация направлений входа и выезда»:
Установите левую сторону тормоза в качестве входа или выхода; Справа-вход или выход.
2. «конфигурация доступа»:
Установите, должны ли проходить обе стороны тормоза (вход и выход).
3. «конфигурация памяти шлюза»
Наличие функции памяти при открытии или закрытии входа в пропуск, обычно используется при открытии ворот при использовании карты swiping, ниже обстоятельств, которые не прошли при открытии карты человеком, следует ли запоминать другие обстоятельства, связанные с проведением карты. «Запрещено»-первый человек, прошедший карту, Второе лицо, которое является действительной картой; «разрешить»-это количество лиц, проходящих сквозь карточку, которое позволяет количеству последовательных людей.
4. «часы работы входов и выходов»
Установите время, когда никто не проходит через ворота после открытия ворот, и ворота автоматически закрываются.
5. «режим работы тормоза»
Установка тормоза-выключение или отключение свободного хода.
6. «Режим статистического подсчета»
Количество настроек основано на сигнале открытия тормоза или сигнале на месте. Обычно сигнал на месте не устанавливается без особых требований, и сигнал на месте имеет преимущественную силу.
7. «сброс счетчика»
Опустошите Количество входов/выходов и пересчета.
8. "номер оборудования"
Количество оборудования панели управления. Установка не требуется.
9. "информация об оборудовании"
Отображение основной информации о панели управления, такой как тип, модель и т. Д.
10. «Инициализация системы»
Инициализированы параметры платы управления. После успешной инициализации параметры платы управления восстанавливаются до заводских настроек.
11. «левый голос»
Устанавливает воспроизведение голоса при прохождении через ворота слева. Играйте «Добро пожаловать» на тормоз, когда едете слева.
12. «Правша»
Установите воспроизведение голоса при прохождении через ворота справа. Например, при прохождении справа пусть тормоз играет «bon voyage».
13. «тестовая речь»
Автоматическое воспроизведение голоса на панели управления по очереди после завершения автоматического выхода.
14. «тестовый Электромагнит»
Нормальная работа трехроликового тормоза зависит от электромагнита. Пока Электромагнит может нормально работать, а Механическая часть нормальная, трехроликовый тормоз может нормально работать. Это заставит Электромагнит работать 50 раз подряд.

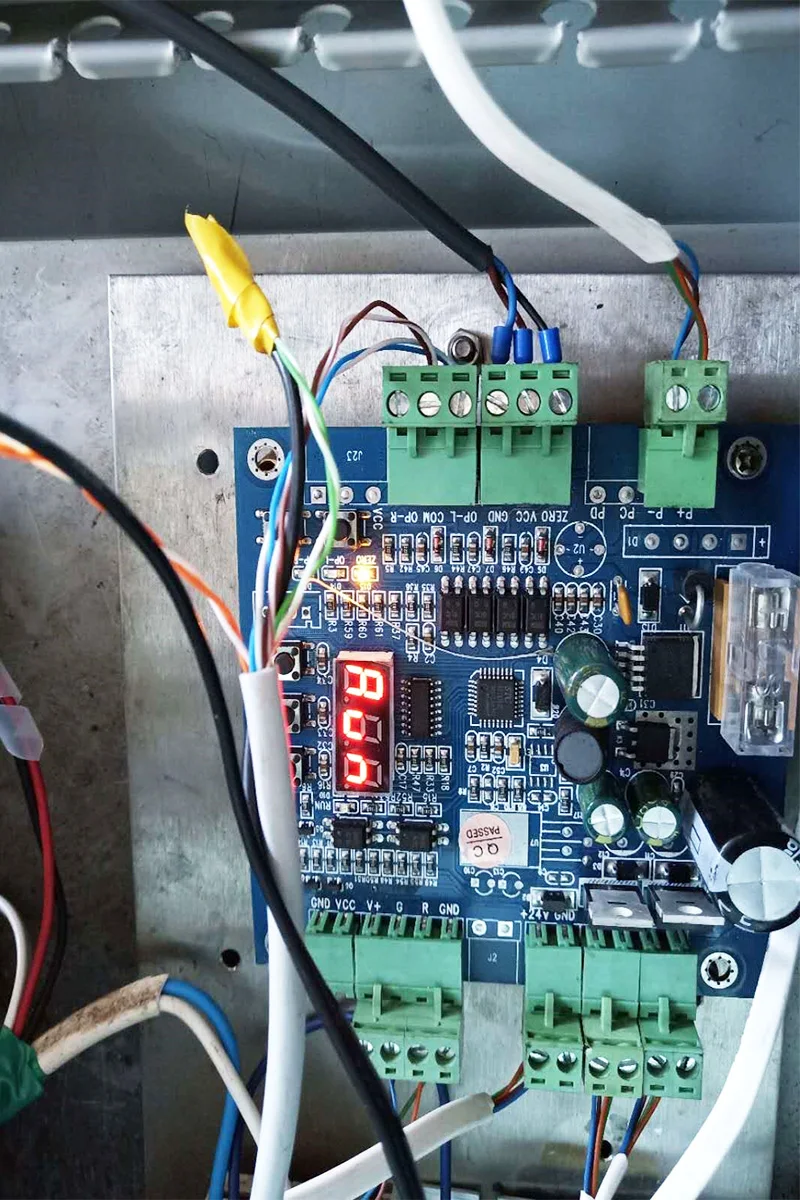

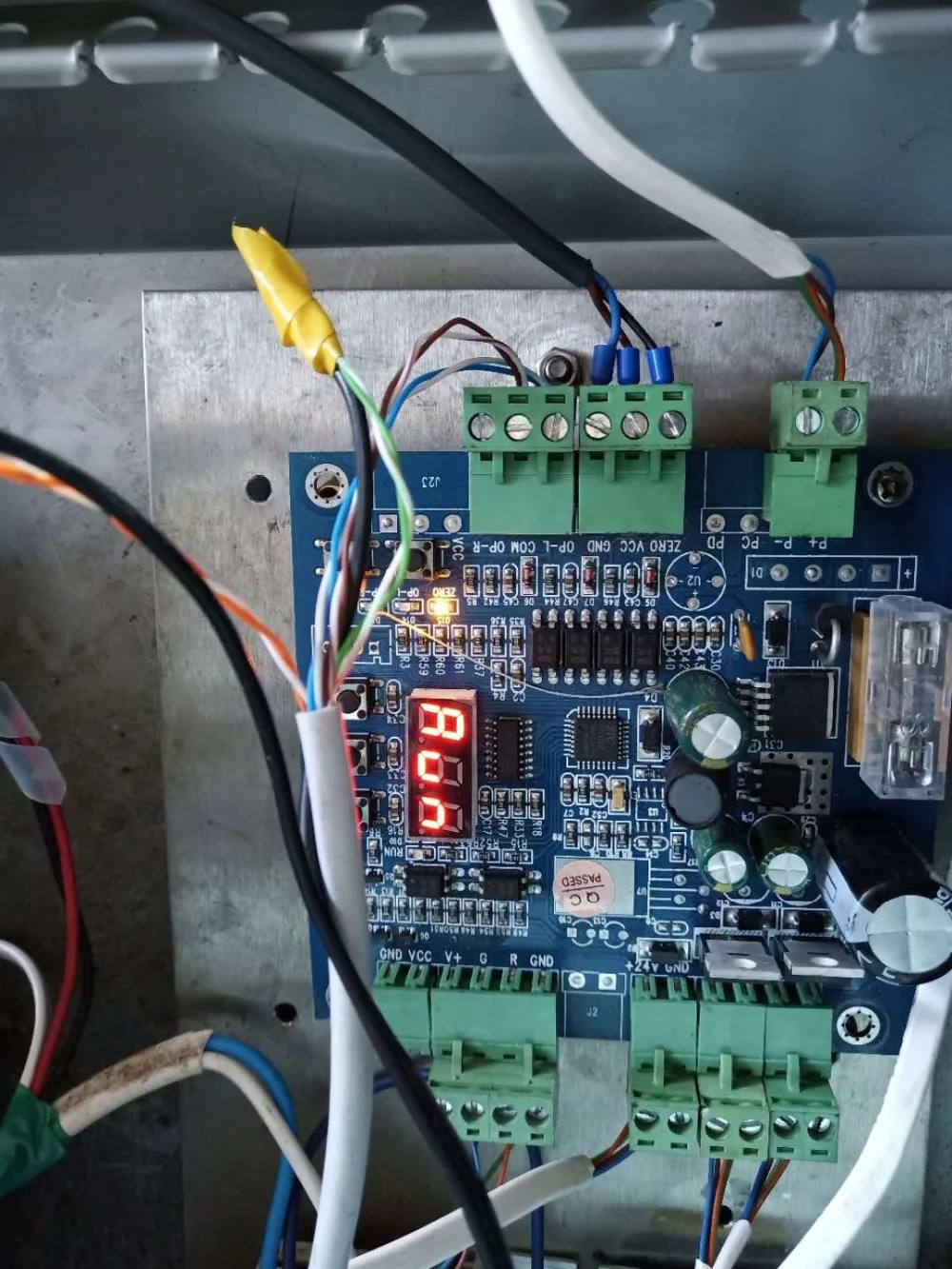

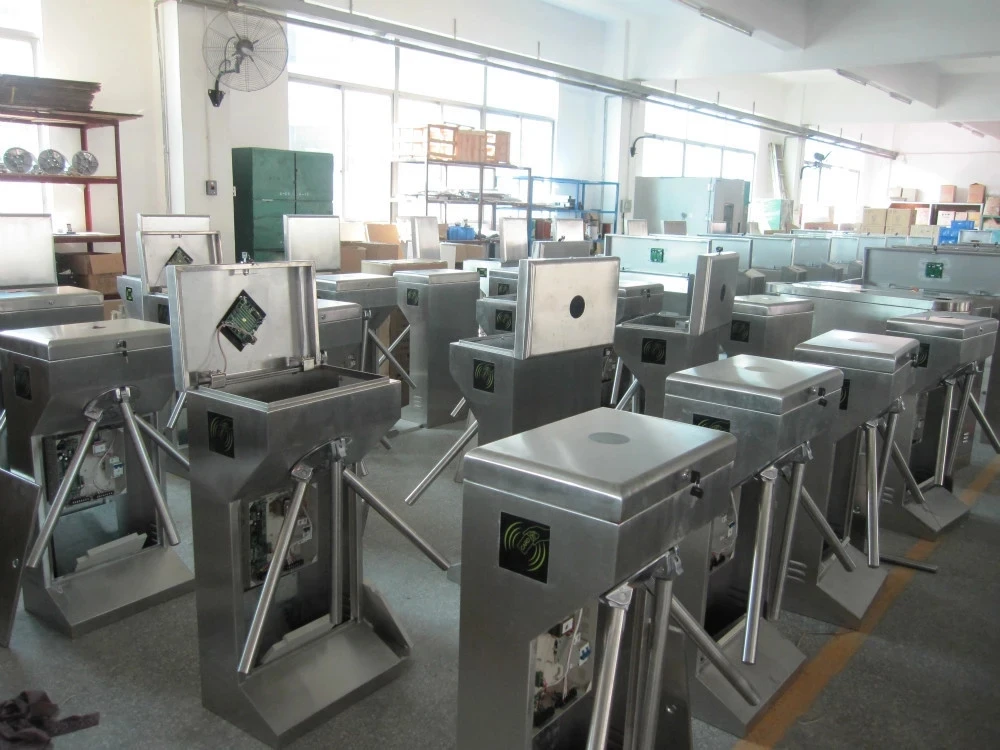

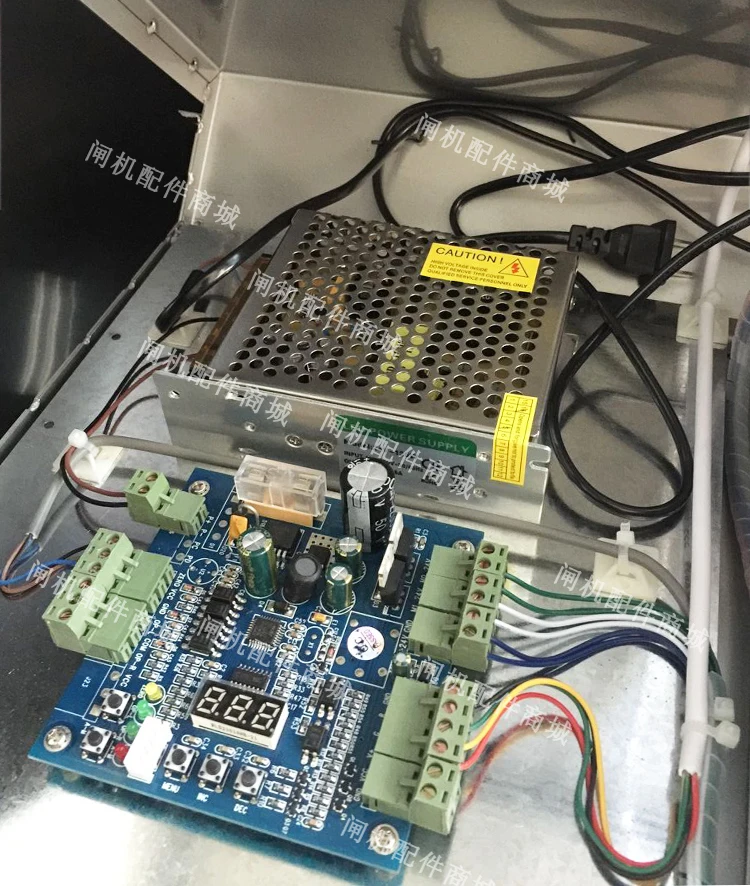

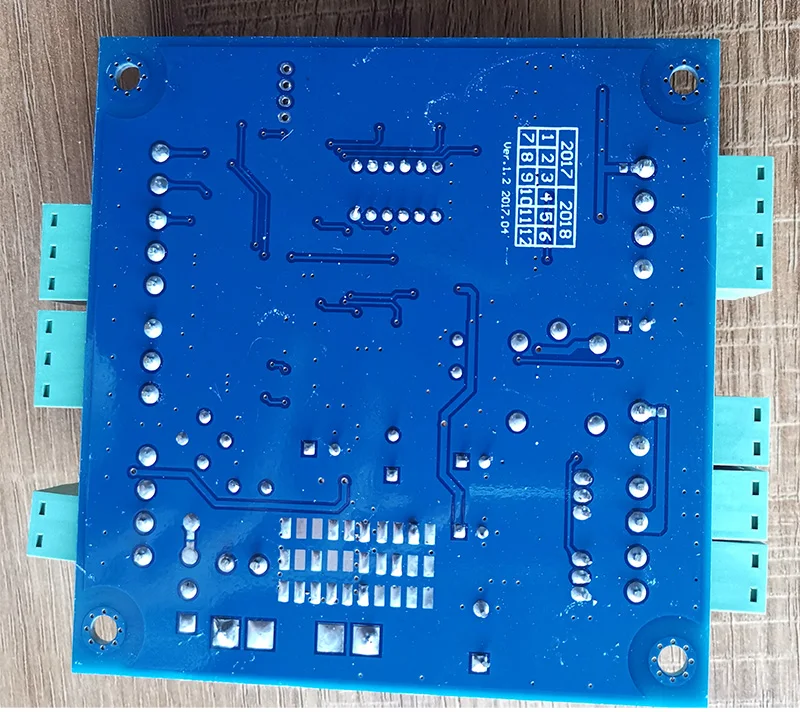

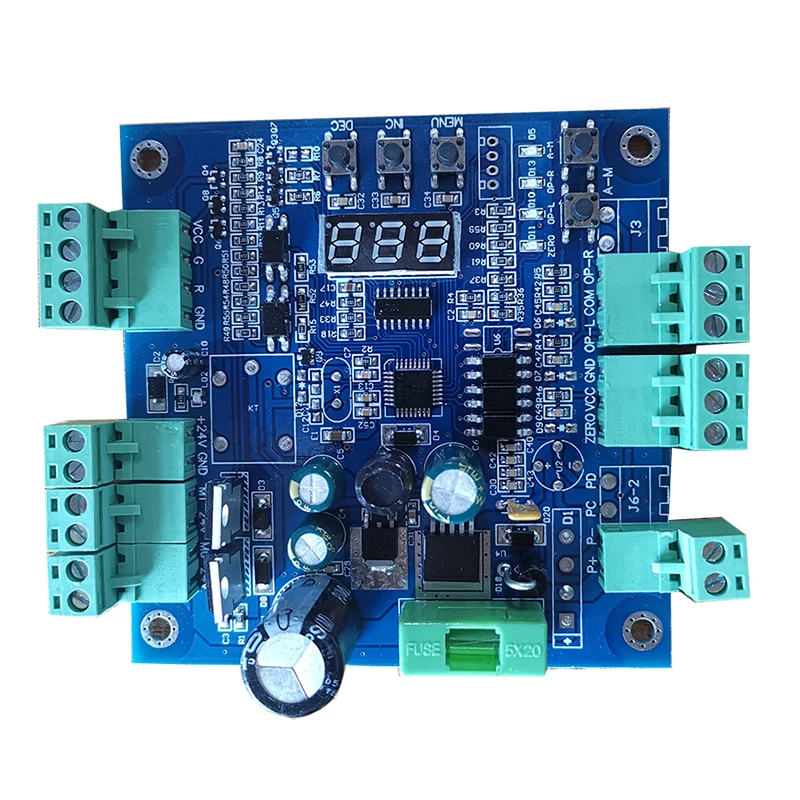

Фотографии ниже представлены только для справки, они не включены в упаковочный лист.
