1. Описание продукта
16ch оптоэлектронная изоляция цифровой выход (NPN)
Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями
Коммуникационный, входной и выходной светодиодный статус
Схема связи предназначена для защиты от помех и помех
Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
3 года гарантии качества для нормального использования
2. Спецификация
Цифровой выходной канал 16ch (NPN выход, 500mA)
Рабочая температура-20-70 °C
Внешний источник питания DC 9V-30V/2W
Защита изоляции 1500VDC
Метод установки стандартный DIN направляющая или винт
Размер 125 × 73 × 35 мм

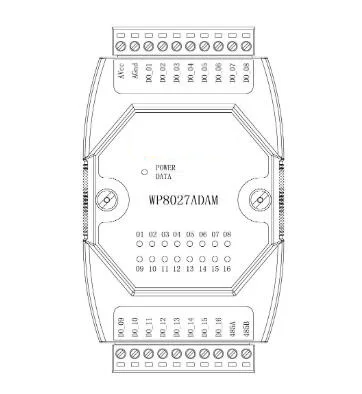

3. Определение интерфейса
AVcc
Внешний блок питания с положительным входом
AGnd
Внешний блок отрицательного ввода терминала
DO_01
Цифровой выход в 1StCh
DO_02
Цифровой выход в 2NdCh
DO_03
Цифровой выход в 3RdCh
DO_04
Цифровой выход в 4ThCh
DO_05
Цифровой выход в 5ThCh
DO_06
Цифровой выход в 6ThCh
DO_07
Цифровой выход в 7ThCh
DO_08
Цифровой выход в 8ThCh
DO_09
Цифровой выход в 9StCh
DO_10
Цифровой выход в 10NdCh
DO_11
Цифровой выход в 11RdCh
DO_12
Цифровой выход в 12ThCh
DO_13
Цифровой выход в 13ThCh
DO_14
Цифровой выход в 14ThCh
DO_15
Цифровой выход в 15ThCh
DO_16
Цифровой выход в 16ThCh
485A
RS485 сигнал A +
485B
Сигнал RS485 B-
Сетевая схема RS485
