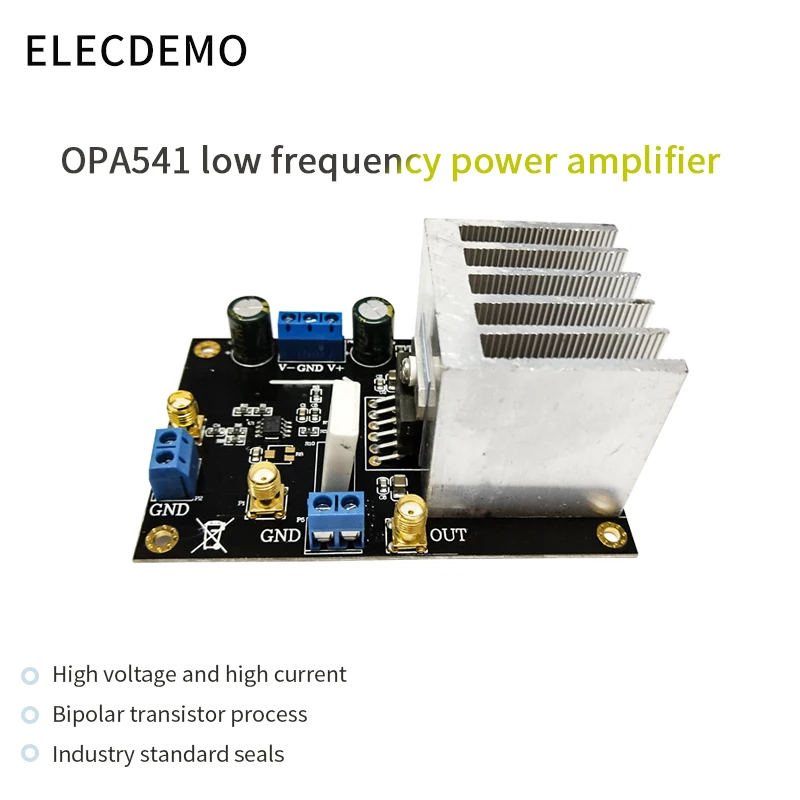

OPA541 модуль аудиоусилителя HiFi усилитель 5A ток высокий напряжение, высокий ток управляемый катушечный двигатель усилитель звука

Особенности:

1. Чип OPA541-это своего рода операционный усилитель мощности, который может работать от источника питания до ± 40 В и обеспечивает непрерывный выходной ток до 5 А. Схема внутреннего ограничения тока может быть программатором с единым внешним сопротивлением для защиты усилителя и нагрузки от отказов.

2. В устройстве oPA541 используется запатентованный процесс биполярного транзистора. Используемые в настоящее время гибридные усилители мощности требуют двух приложений резисторов с ограничением тока, которые не нуждаются в модификации.

3. Уплотнение oPA54 1 трансформируется в 11-контактный электрический пластиковый пакет или 8-контактный газовый уплотнитель промышленного стандарта. Электрические пластмассы будут упакованы в свинцовые рамы для максимальной теплопередачи.

4. Уплотнение T0-3 изолировано от цепи, поэтому его можно установить непосредственно на радиатор без специальных изоляторов.

Список отправки модуля OPA541

Физический модуль + схема в формате PDF + послепродажная техническая поддержка + Электростатическая упаковка + Противоударная пена

Советы:

(1) интерфейс модуля нашего магазина четкий и стабильный. Пожалуйста, выполните функциональную проверку в соответствующих экспериментальных условиях в сочетании с схематической схемой, предоставленной нашим магазином.

(2) основные параметры этого модуля находятся на странице сведений, содержащей информацию о модуле в формате PDF; Инженерная документация не предоставлена, пожалуйста, будьте внимательны к покупателю, если у вас возникли проблемы с работой, обратитесь в службу поддержки клиентов.

(3) покупатели, перед использованием модуля, пожалуйста, прочтите страницу с подробной информацией об источнике питания и ограничениях использования, чтобы избежать повреждения модуля из-за неправильной работы.

(4) модули нашего магазина гарантированно предоставляют реальные параметры модуля, функции и изображения, и все модули отправляются только после обнаружения.

Пожалуйста, свяжитесь со службой поддержки клиентов после покупки. Мы отправим информацию в ваш почтовый ящик.

Параметры модуля

Модель модуля: OPA541

Тип модуля: Низкочастотный усилитель мощности

Форма входного сигнала: односторонняя

Диапазон входного напряжения: 2 в ПП (макс.); Обычно в пределах диапазона источника питания

Входное сопротивление модуля: 1 кОм

Напряжение питания модуля: ± 10 В ~ ± 40 в

Ток питания модуля: ± 5A; Большой выходной ток требует большого тока питания

Выходное сопротивление модуля: низкое сопротивление

Диапазон выходного напряжения: 68Vpp (макс); В случае положительного и отрицательного источника питания 40В

Выходной ток: 5А (макс.)

Выходная мощность: 50 Вт (макс.)

Усиление модуля: 33 раза; Усиление по умолчанию 33 раза, первый уровень 11 раз, второй уровень 3 раза, G1 = R1 / R2 + 1, g2 = R7 / R4 + 1

Входное смещенное напряжение: 200 УФ (макс.)

Входной Смещенный дрейф: 2 УФ/℃ (макс.)

Входной ток смещения: 125 на (макс.)

Шум входного напряжения: 35 НВ и радиус; Гц (1 кГц)

Вес модуля: 125 г

Защита модуля: нет; Нет защиты от обратного подключения, защита от неограниченного тока

Вес модуля: 125 г

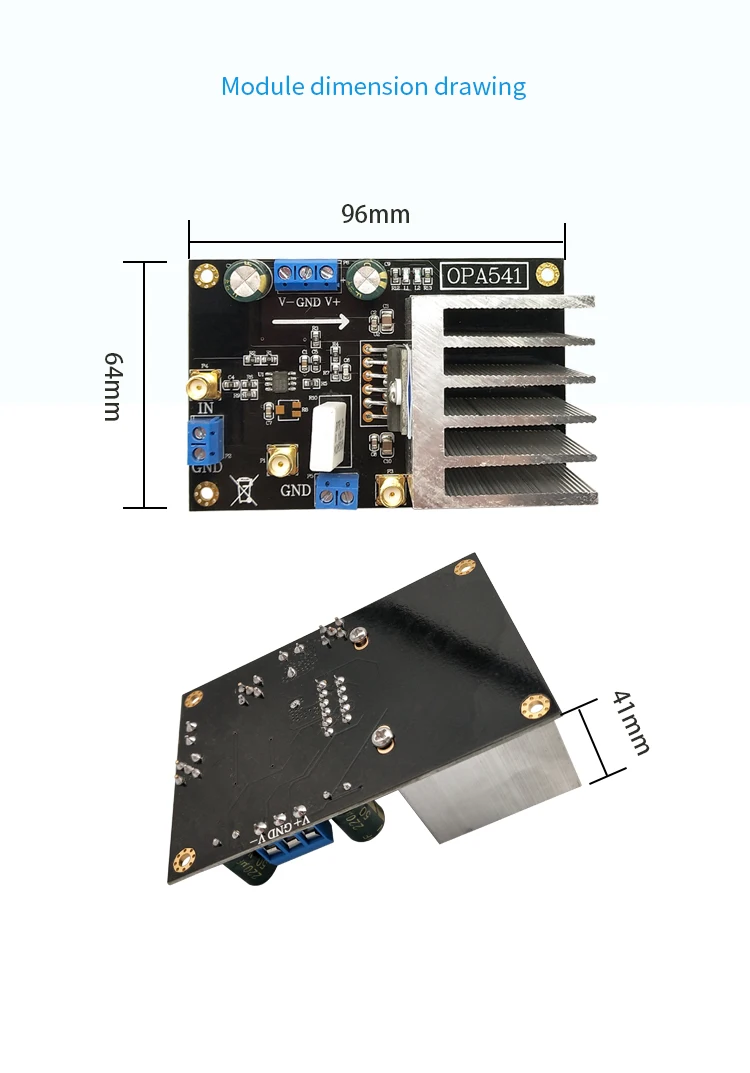

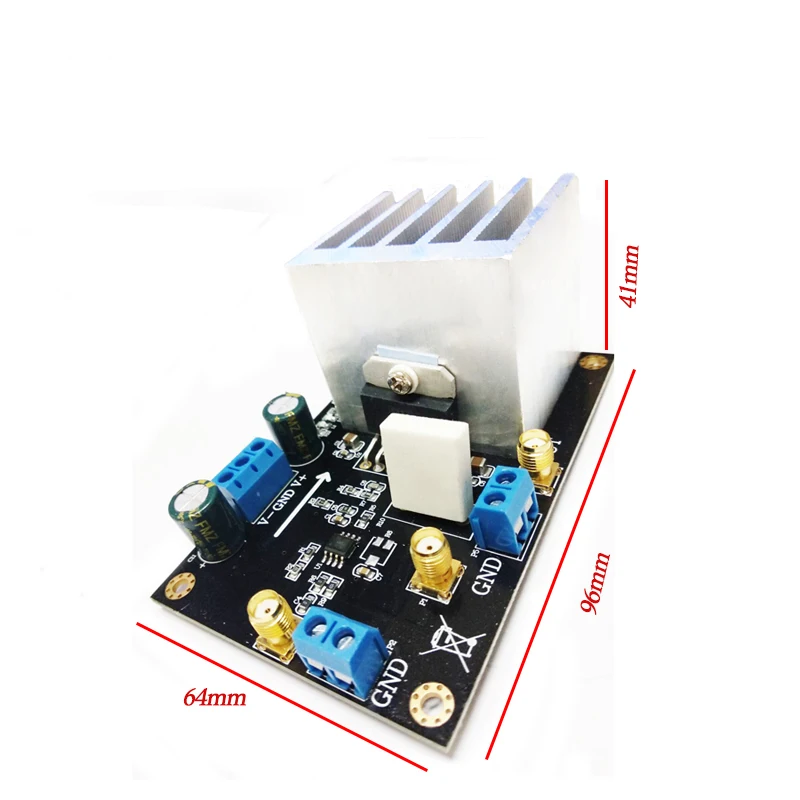

Характеристики модуля: 96*64*41 мм; Длина * ширина * высота-Размер печатной платы

Модуль нагревается: есть радиатор, и требуется принудительное воздушное охлаждение при сильном токе

Коэффициенты нагрева модуля: слишком большое Входное и выходное напряжение или модуль поврежден

Рабочая Температура модуля: -40 ℃-+ 75 ℃ промышленного класса

Особенности модуля: светодиодная индикация положительного и отрицательного питания

Область применения: небольшое усиление сигнала, усилитель аудиосигнала, привод двигателя, Сервоусилитель и т. д.

Тип интерфейса модуля: входной и выходной сигнал SMA, держатель провода синей карты питания 5,08

Описание модуля

Модуль OPA541-это усилитель мощности, способный работать с источником питания до 40 В и обеспечивать непрерывный выходной ток до 5 А. Схема ограничения внутреннего тока может управляться пользователем с помощью одного внешнего резистора, защищая при этом усилитель и нагрузку, чтобы на него не повлияло состояние неисправности. Подходит для привода динамиков с моторным приводом, трансформаторного привода и аудиоусилителя. Он также может усиливать сигналы треугольной, синусоидальной и квадратной волн.

Меры предосторожности при использовании модуля

(1) Потребляемая мощность модуля большая, а источник питания должен иметь определенный запас. Рекомендуется использовать источник питания с токовой емкостью привода, более чем в два раза превышающей выходной ток. Модуль может питаться только от двух источников питания.

(2) во избежание ненужных помех рекомендуется использовать Линейный источник питания, источник питания не может превышать плюс или минус 40 В.

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или некачественные провода могут вызвать затухание сигнала или Чрезмерный шум.

(4) порт SMA недоступен для выходной мощности, также должна использоваться синяя Клеммная колодка. Порт SMA предназначен для наблюдения за сигналом и не должен превышать мощность.

(5) из-за большого потребления энергии и тепловыделения обратите внимание на вентиляцию и тепловыделение для длительной работы и добавьте вентиляторов для усиления тепловыделения при необходимости.

(6) поскольку модуль имеет фиксированное увеличение и отсутствие схемы внешней защиты, рекомендуется перед загрузкой подтвердить выходную мощность и амплитуду, чтобы избежать повреждения модуля.

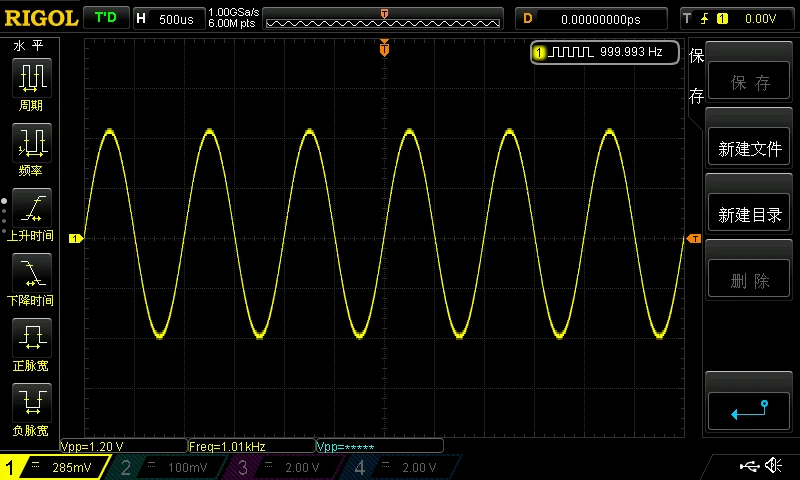

Вход: Vpp = 100мв Freq = 1,00 кГц

Часто задаваемые вопросы

В: фиксированное ли увеличение? Как настроить?

О: увеличение модуля по умолчанию составляет 33 раза. Если вам нужно отрегулировать увеличение, вы можете заменить только резистор на плате. Оригинальный резистор 0805. Формула расчета приведена в деталях параметра.

В: Может ли модуль напрямую управлять катушкой?

О: модуль может управлять катушкой, но внутреннее сопротивление катушки должно быть больше 4 Ом. Если он менее 4 Ом, требуется последовательное сопротивление мощности, иначе модуль может быть поврежден.

В: может ли модуль усилить квадратную волну или импульс? Какова пропускная способность модуля?

О: модуль может усиливать низкочастотные квадратные волны или импульсы. Поскольку это усилитель звука, общая полоса пропускания не высокая. Сигналы в пределах 100K можно усилить. Модуль совместим с входом постоянного тока.

В: Можно ли Увеличить Модуль 1:1? То есть только ток усиливается.?

О: модуль может поддерживать усиление 1:1. Вам нужно самостоятельно изменить конфигурацию сопротивления. Не рекомендуется непосредственно настраивать режим следования операционного усилителя, который легко самовозбуждается. Рекомендуется сначала заменить на затухание сопротивления, а затем усиление работы; Общее усиление 1 просто отлично.

В: почему на выходе входной синусоиды указана квадратная волна? Какой выходной ток? Какова выходная мощность?

О: Вообще говоря, входной сигнал слишком велик, а операционный усилитель усилен к предельному искажению, являющемуся квадратной волной или недостаточному напряжению питания. Может уменьшить входной сигнал и увеличить напряжение питания для решения проблемы. Выходной ток модуля определяется выходным напряжением и нагрузкой. I = Uout / R. Точно так же выходная мощность P = U * I также определяется выходным напряжением и сопротивлением нагрузке. При высокой мощности можно добавить теплоотводящую смазку и воздушное охлаждение.

В: Могу ли я использовать второй уровень напрямую вместо первого?

О: вы можете использовать второй этап напрямую, но вам нужно удалить чип первого этапа, а затем вводить сигнал с OUT1. В противном случае чип первого уровня повлияет на вход сигнала.
