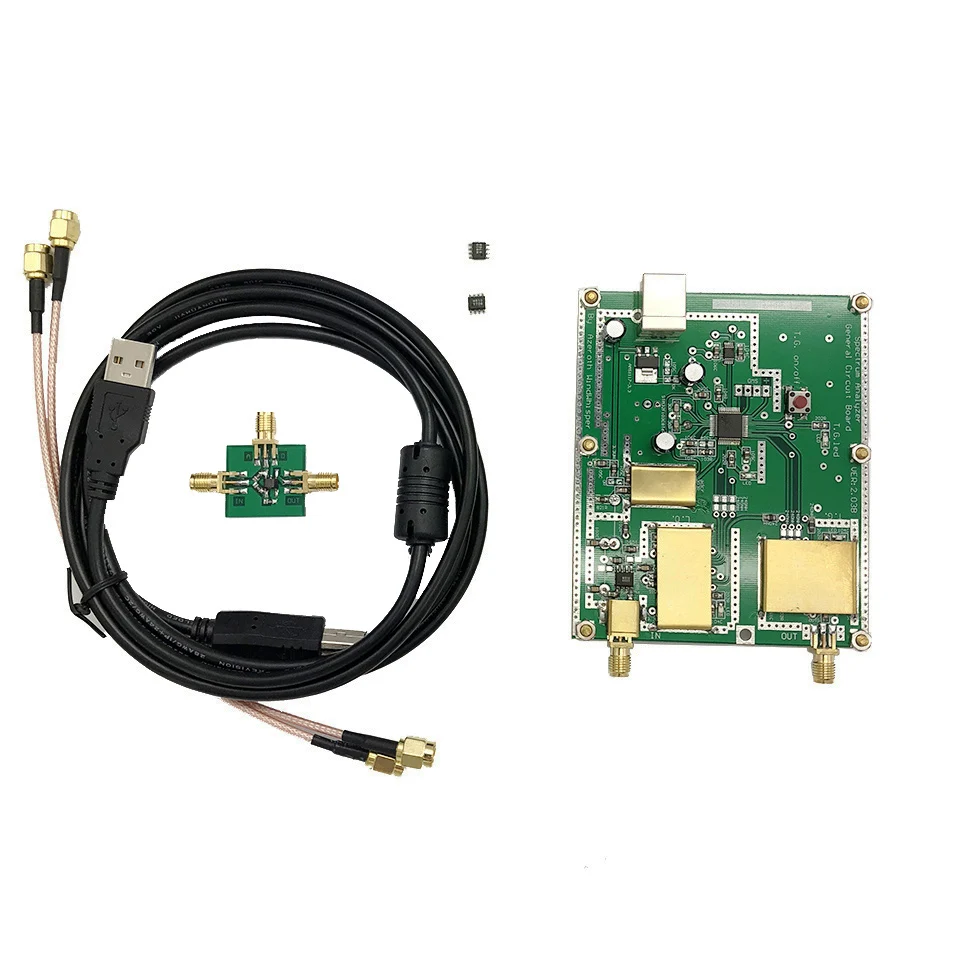

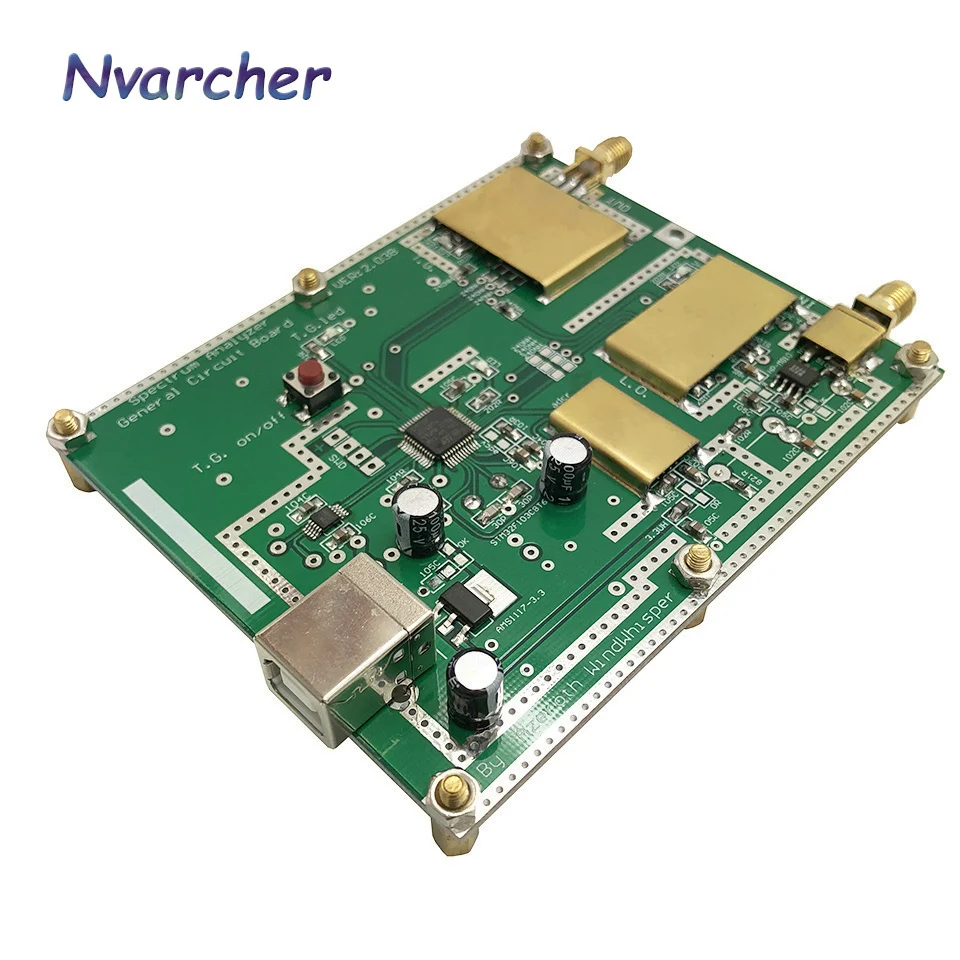

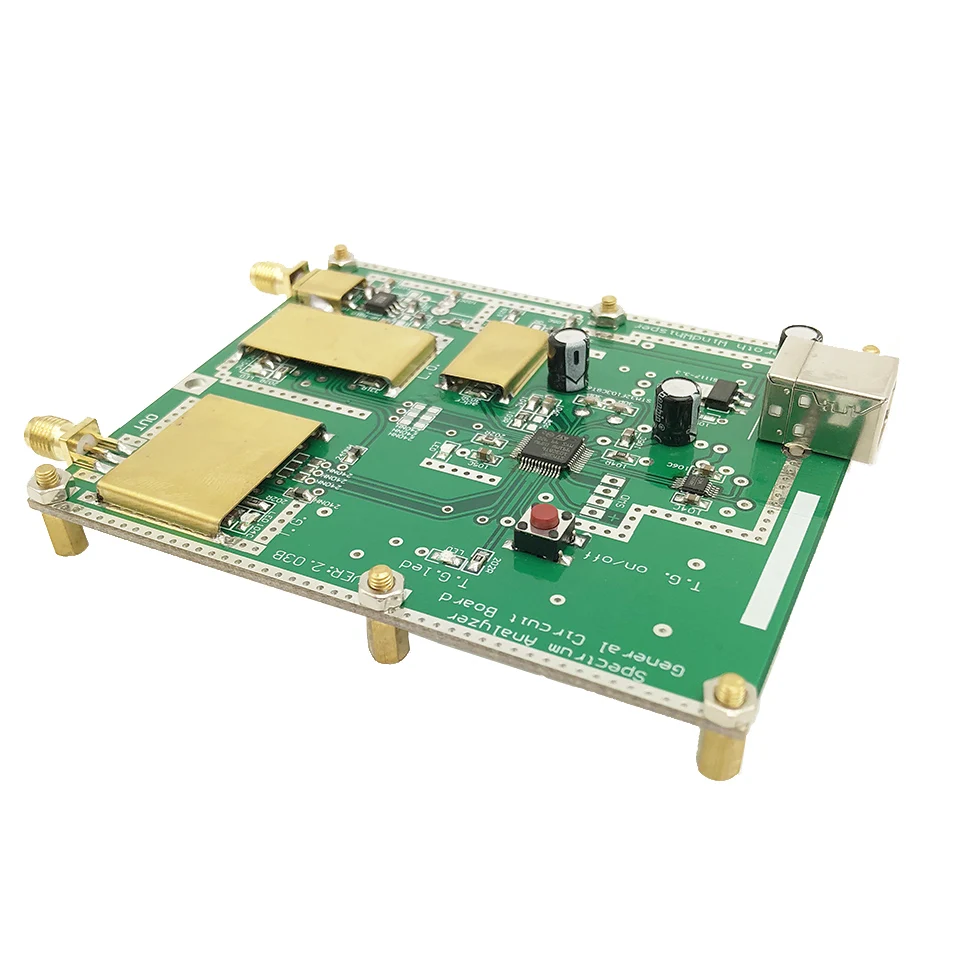

Nvarcher простой анализатор спектра D6 m8 с источником отслеживания T.G. Простой источник сигнала V3.01B, инструмент для анализа доменов частоты RF

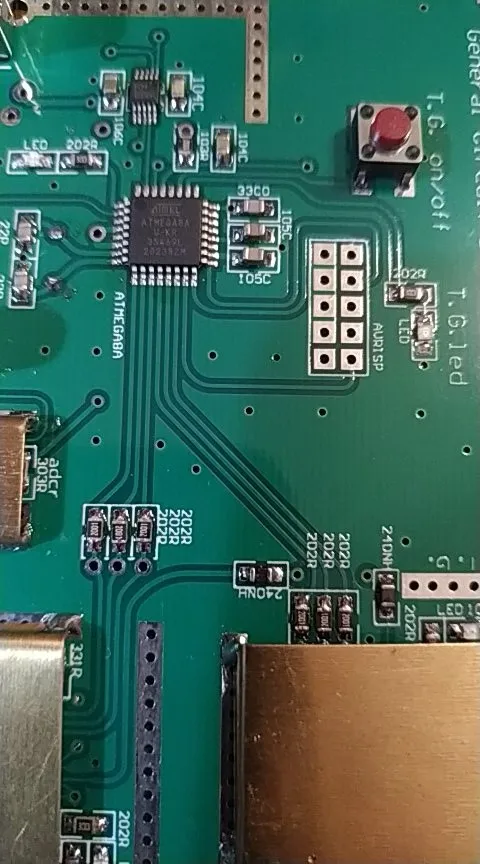

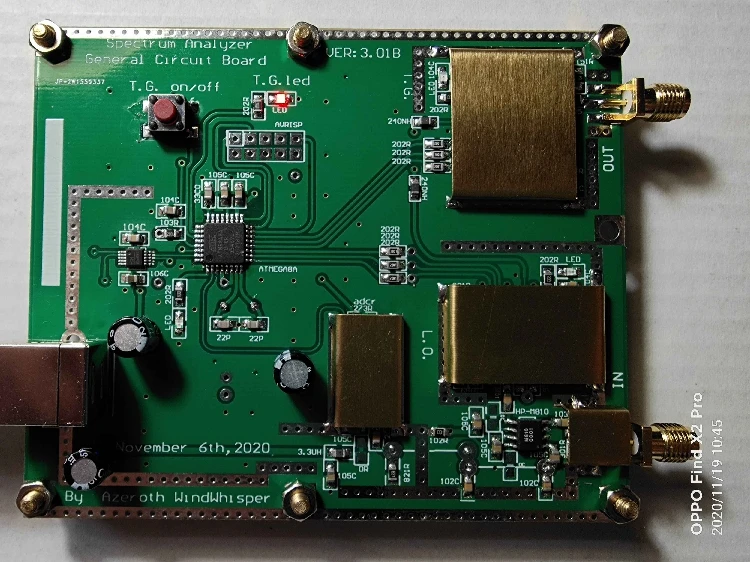

Совет: Этот микроконтроллер использует Atmega8A, а не оригинальный STM32F103C8T6

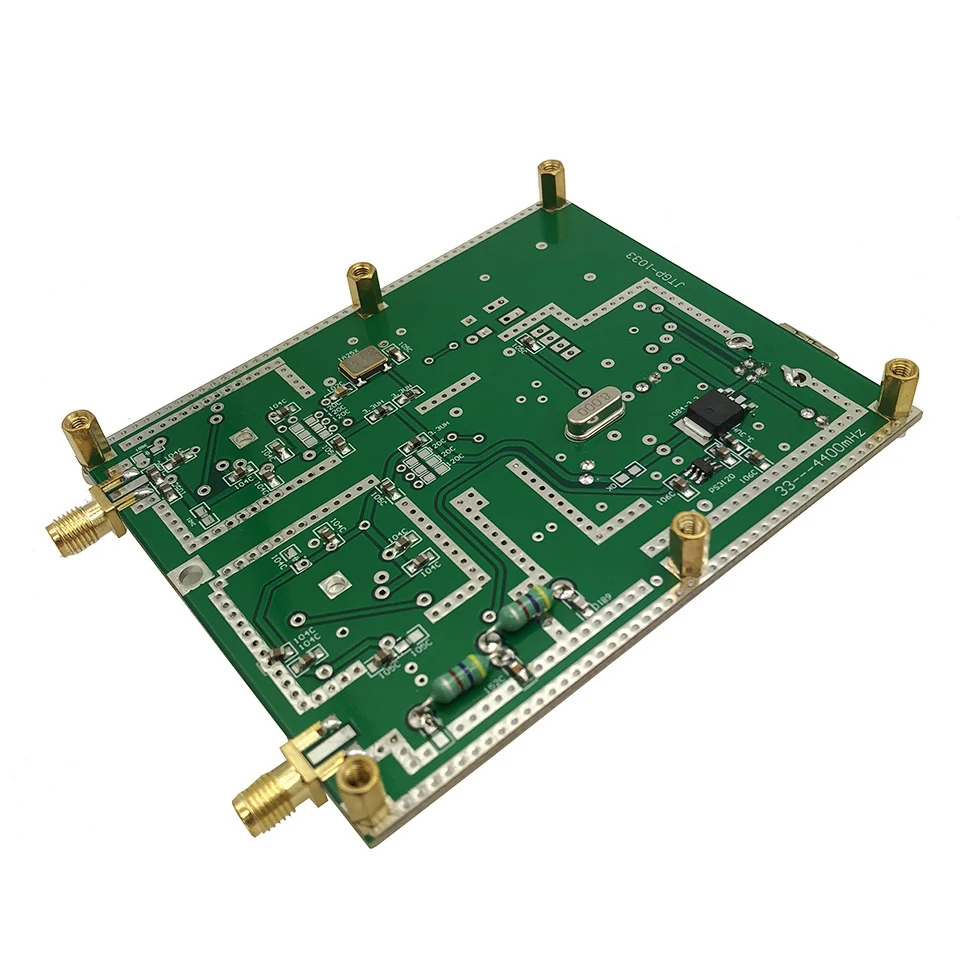

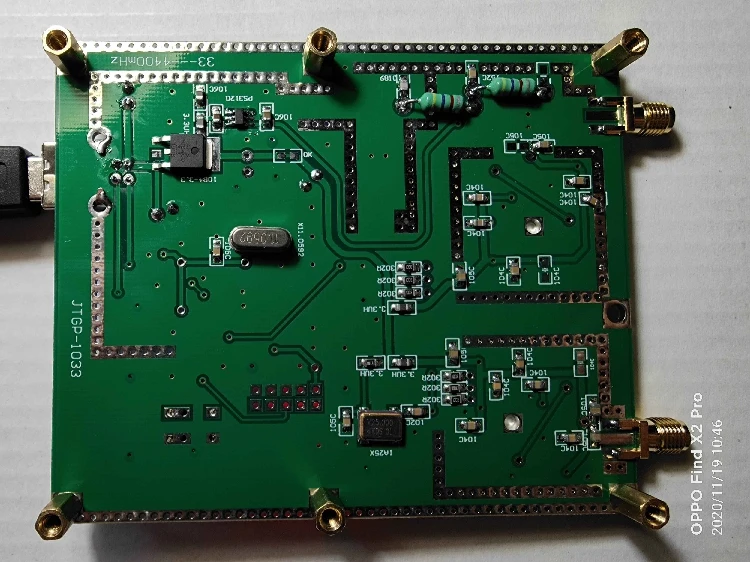

Примечание: еще раз, чертежи печатной платы этого продукта и исходный код одночипового компьютера являются бесплатными. Если вы покупаете или нет, Али вангван оставил мне сообщение и ldquo; Бесплатная информация & rdquo; И отправил вам сжатые производственные данные через Ali Wangwang (самый удобный метод, который я могу найти в настоящее время), для справки, обмена и самоисследования. Мы будем производить, волшебные изменения, исследования и разработки лучших продуктов, Taobao для достижения продаж, для удовлетворения высококлассных игроков. Не ставьте под вопрос ваши руки. Подумайте об обнаружении урана домашним телескопом Вильяма хершеля, который отполировал линзы более 200 лет назад. Телескоп Galileo также был сделан самостоятельно. Потому что на печатной плате этого продукта есть два высокочастотных осциллятора (источник отслеживания осциллятора и Спектральный локальный осциллятор), неизбежно, что они мешают друг другу, когда они работают в то же время (особенно потому, что микроволновая лента размера платы 99x75 составляет более 1500 МГц начала появляться). Простое экранирование для уменьшения этого эффекта помех очень маленькое, не надо. Закройте конструкцию металлическим корпусом (в конце концов, опора на пути вашего мага). Конечно, возможно реконструировать доступную металлическую структуру корпуса рационально. В конце концов, мозговые отверстия радио-энтузиастов и практические способности неограниченны. Напоминание о дружбе: для любопытных любителей, которые любят использовать свои руки и мозги, десятки мегабайтов пропускная способность уборщик может быть лучшим выбором. Очень важно иметь хорошую команду высокочастотных характеристик основных L и C и иметь интуитивное ощущение. Это также основа понимания более сложных приложений. В то же время, это также ключевой базовый инструмент для всех дизайнеров для проектирования и выбора материалов. Это ни в коем случае не заменяет обычный мультиметр для измерения индуктивности и емкости. Потому что их высокочастотные параметры являются последовательностями, функциями для частот, кривых, а не просто несколько сухих чисел. Тип развертки простой спектр D6m8 V3.01B версия ручная работа маленькое производство Свойство: RF частота домена инструмент анализа Интерфейс: usb Источник питания: usb Ток в режиме ожидания: ≤ 80 мА Ток частоты развертки: ≤ 350мА Ширина полосы частот: 35 МГц --- 3000 МГц Включите выходную пропускную способность источника отслеживания 35 МГц --- 3000 МГц Шаг развертки частоты: ≥ 35 ~ 68,75 mHz/125Hz, 68,75 ~ 137,5 mHz/250Hz, 137,5 ~ 275mHz/500Hz, 275 ~ 550mHz/1kHz 550 ~ 1100 МГц/2 кГц, 1100 ~ 2200 МГц/4 кГц, 2200 ~ 4400 МГц/8 кГц, Частота развертки: ≥ 500 точек/сек Частота развертки динамический логарифмический коэффициент:> 50 дБ Точечная частота или Частота развертки Выходная мощность: ≥- 3dBm Обнаружение входного сигнала: ≤ 10 дБм Фон: ≥- 50dBm Компьютерное боковое программное обеспечение: NWT4.11.09 версия Операционная система компьютера: winxp, win732, win764, win1032 Цель: измерить частоту, сделать простой амплитудно-частотный характеристический анализ сети передачи. Основные компоненты: микроконтроллер ATMEGA8A. Выход adf4351 является прямоугольной волной, и амплитуда становится уровнем триггера. IAM81008, чип миксера, использует отечественный ps3120 для питания. IAM81008 является уязвимой частью и легко ломается. ad8307, логарифмический детектор мощности. Ch340e, Внутренний USB к чипу ttl, ch340e является чрезвычайно экономически эффективным. Принцип работы и концепция: различное сканирование частоты, низкий пропуск (RBW) 200 кГц.
