Электронный металлоискатель, Бесконтактный Модуль платы датчиков 3-5 в постоянного тока 60 мм с чехлом для аккумуляторов

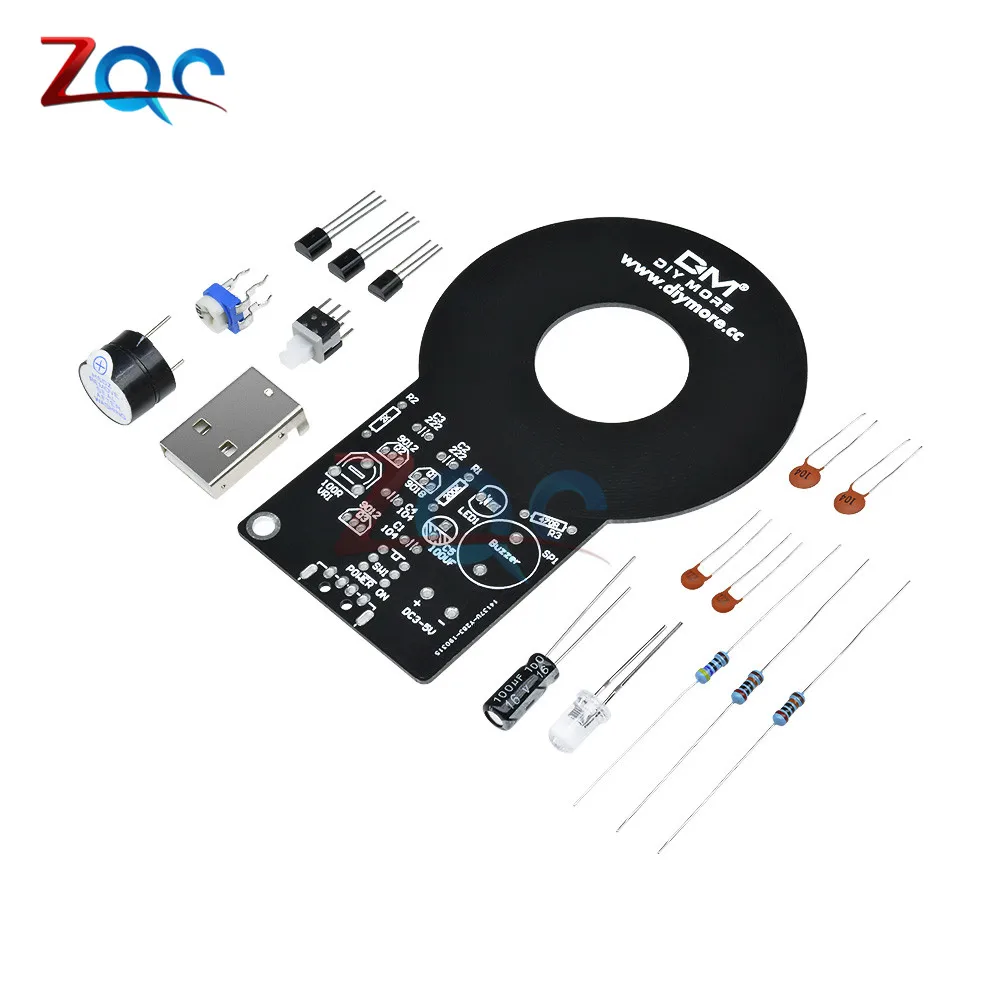

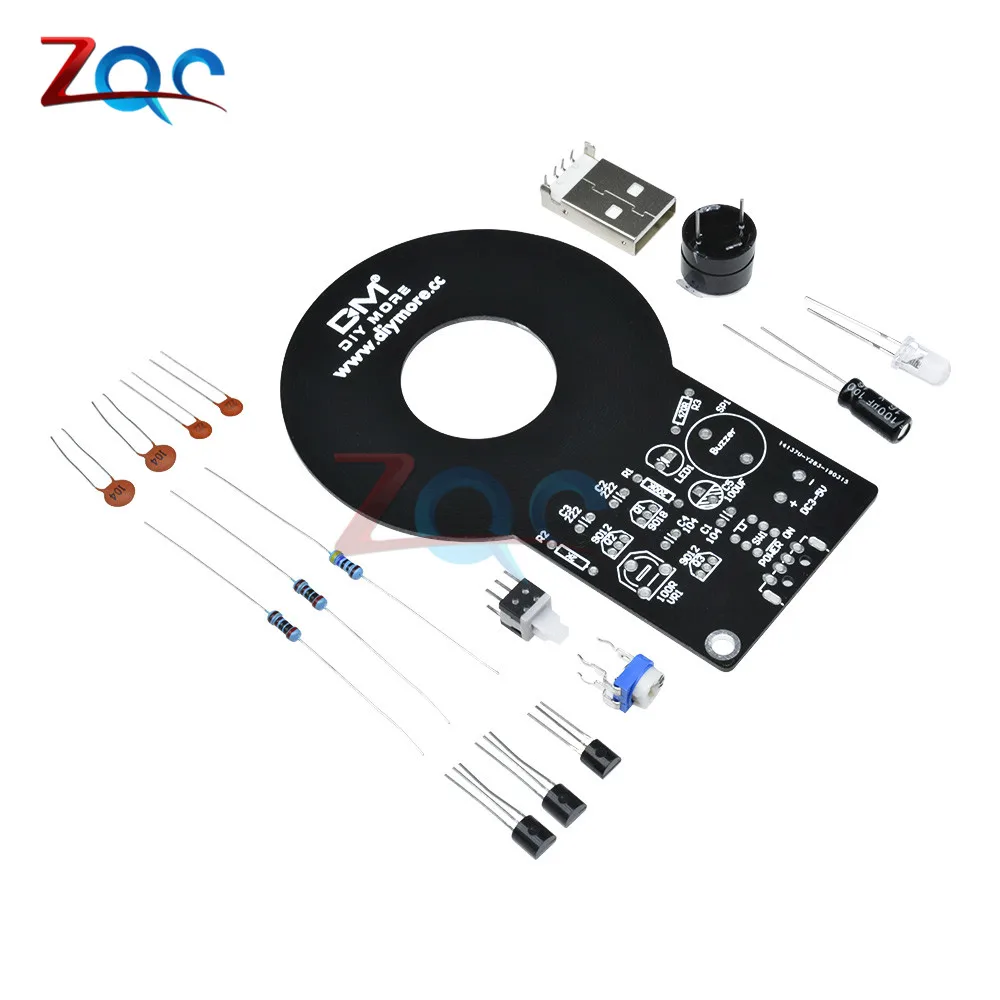

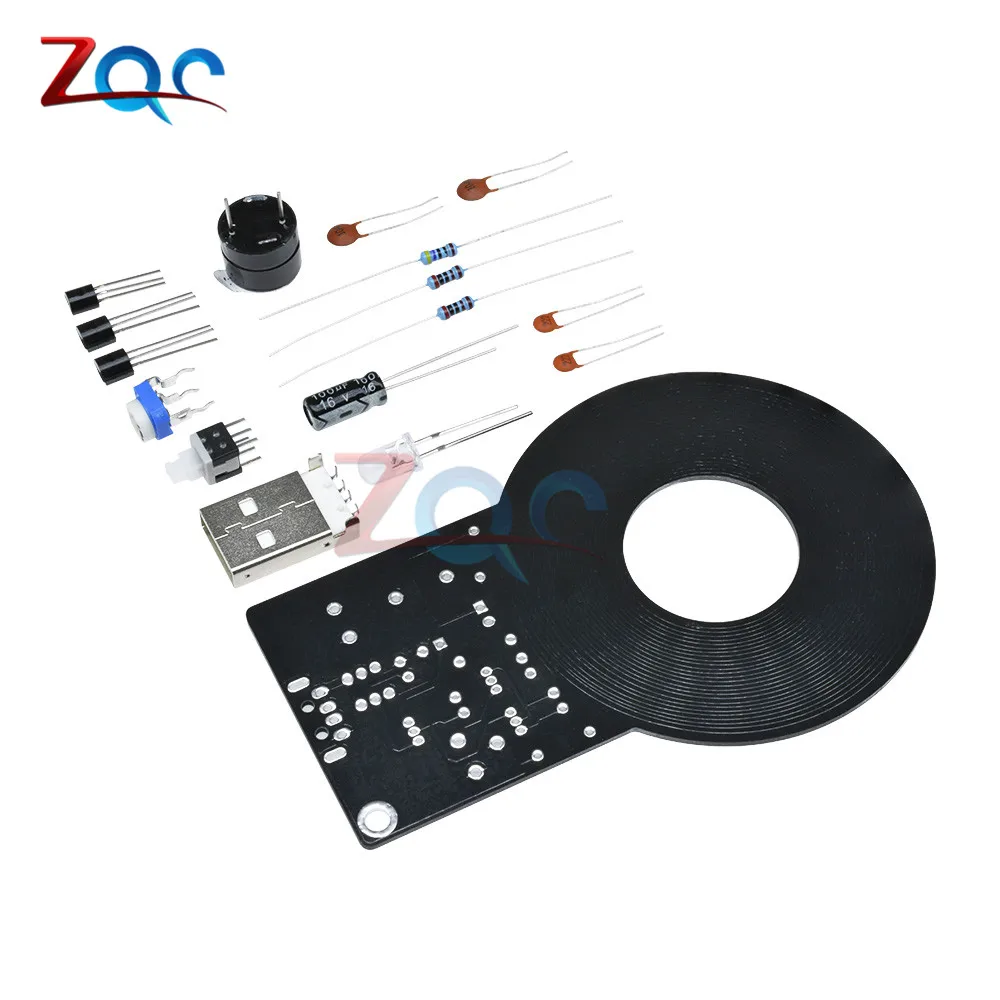

Набор для творчества, набор металлоискателя, электронный набор, постоянный ток 3 в-5 в 60 мм, бесконтактная сенсорная плата, модуль «сделай сам», электронная часть металлоискателя

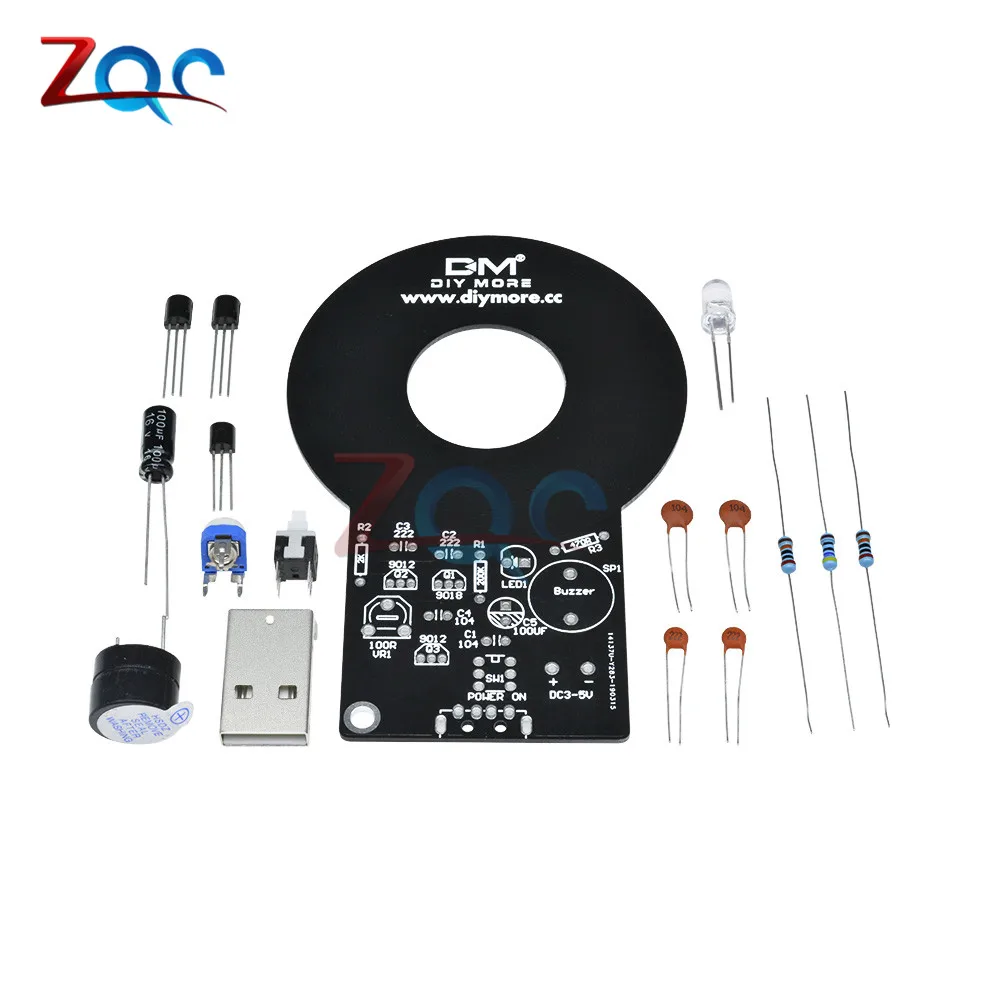

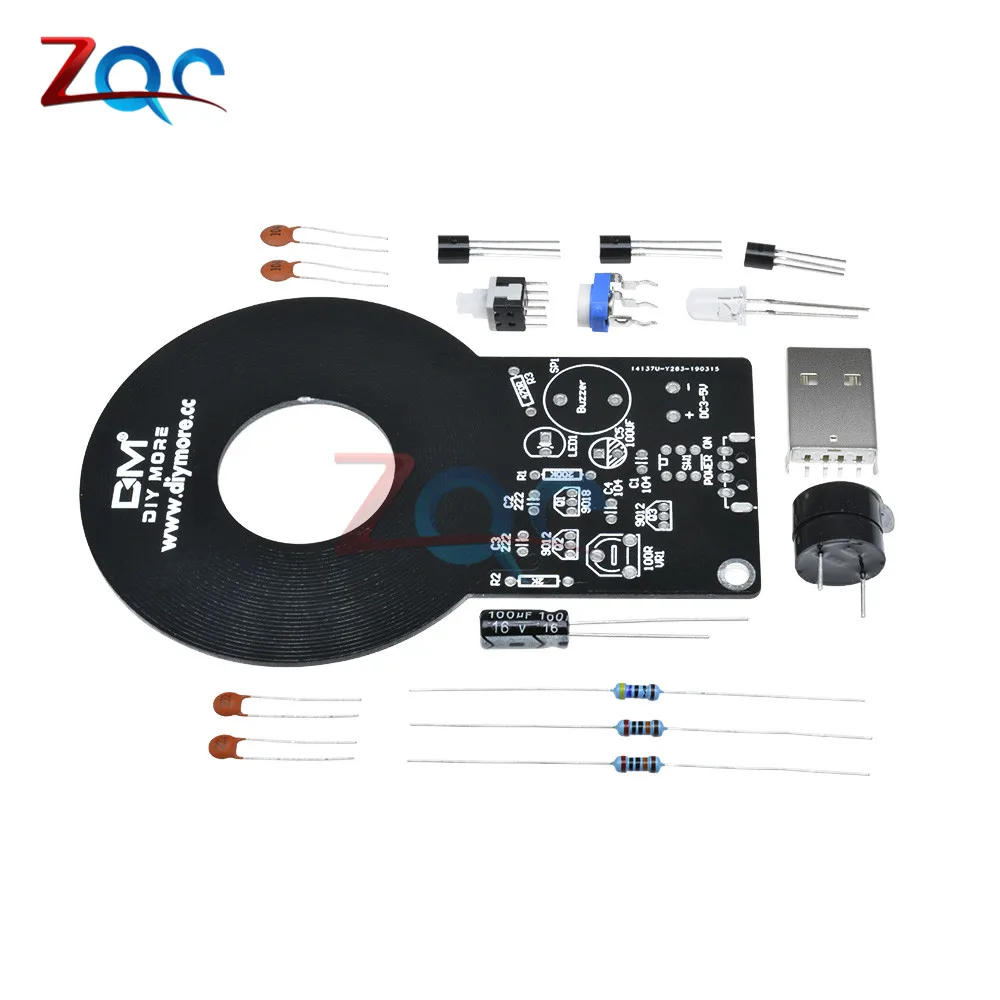

СПИСОК КОМПОНЕНТОВ

Нет

Наименование (EN)

Формат

Количество

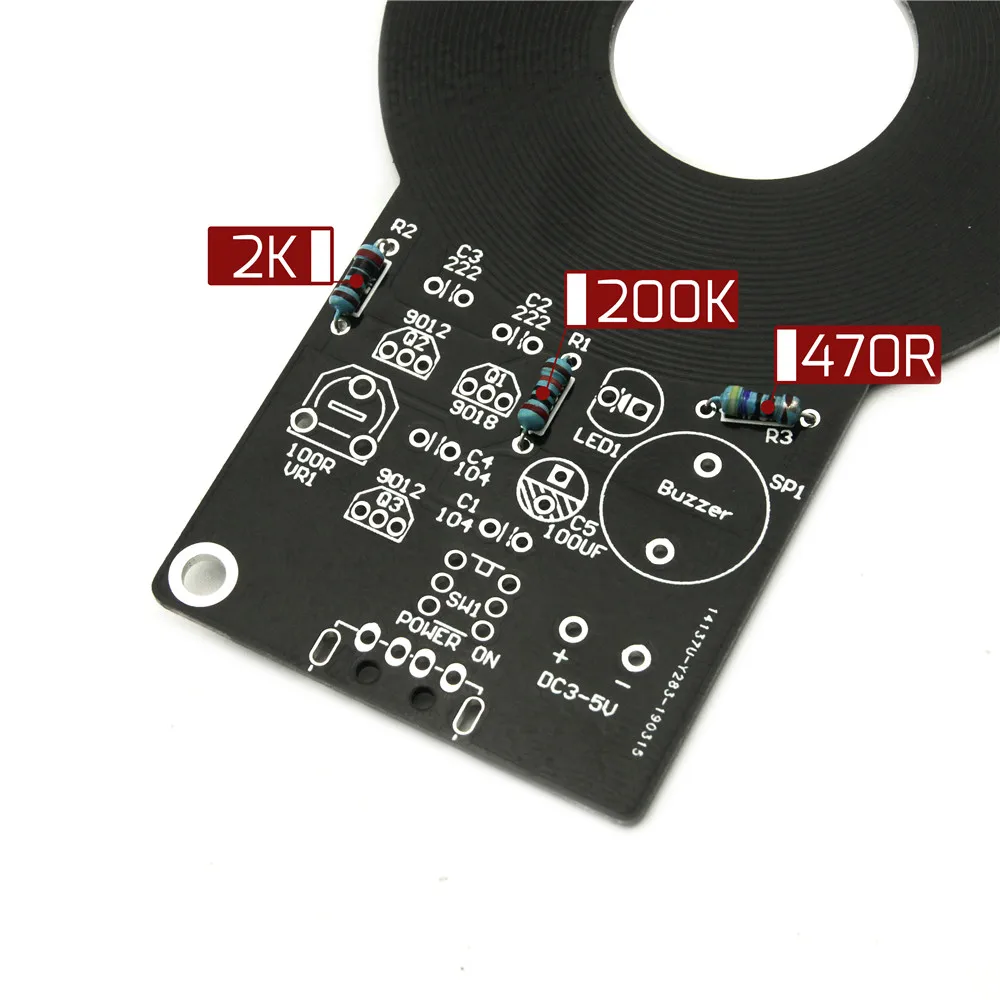

R1

Сопротивление цветного кольца

200 к

1

R2

Сопротивление цветного кольца

2 к

1

R3

Сопротивление цветного кольца

470R

1

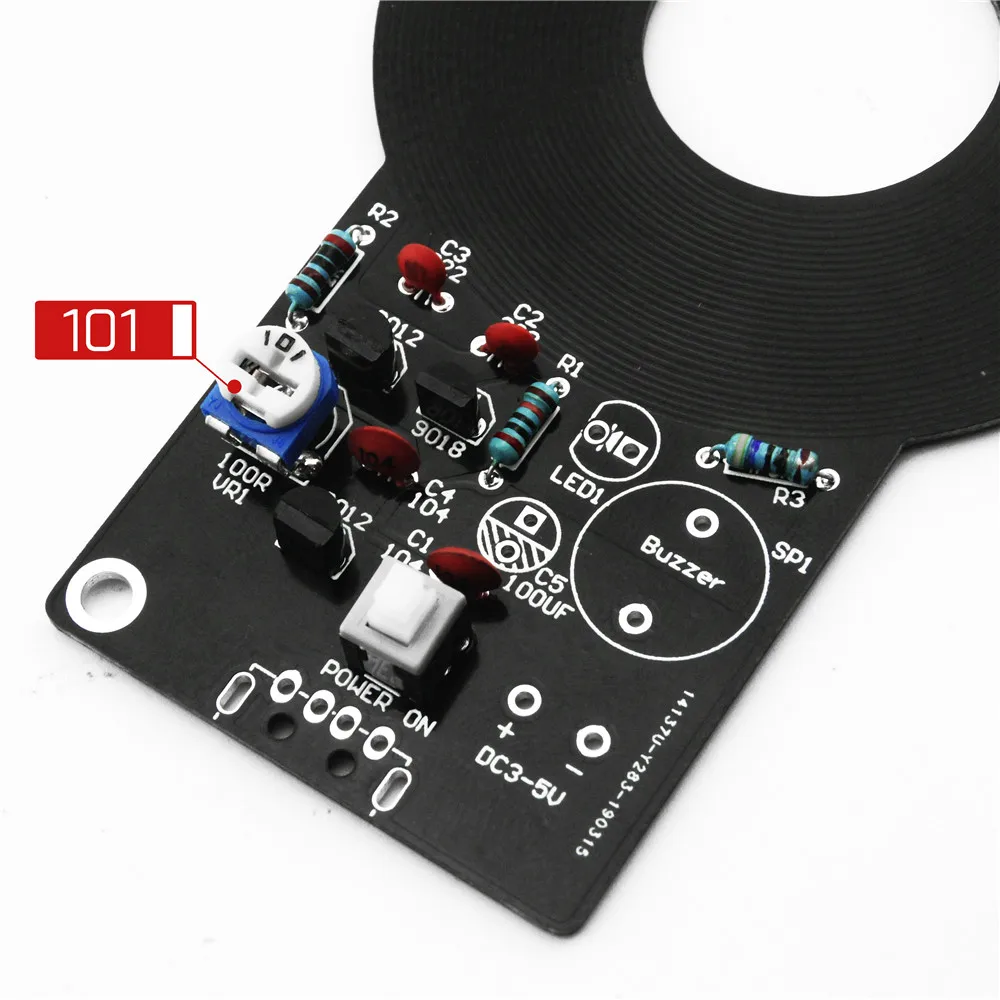

VR1

Регулируемое сопротивление

100R

1

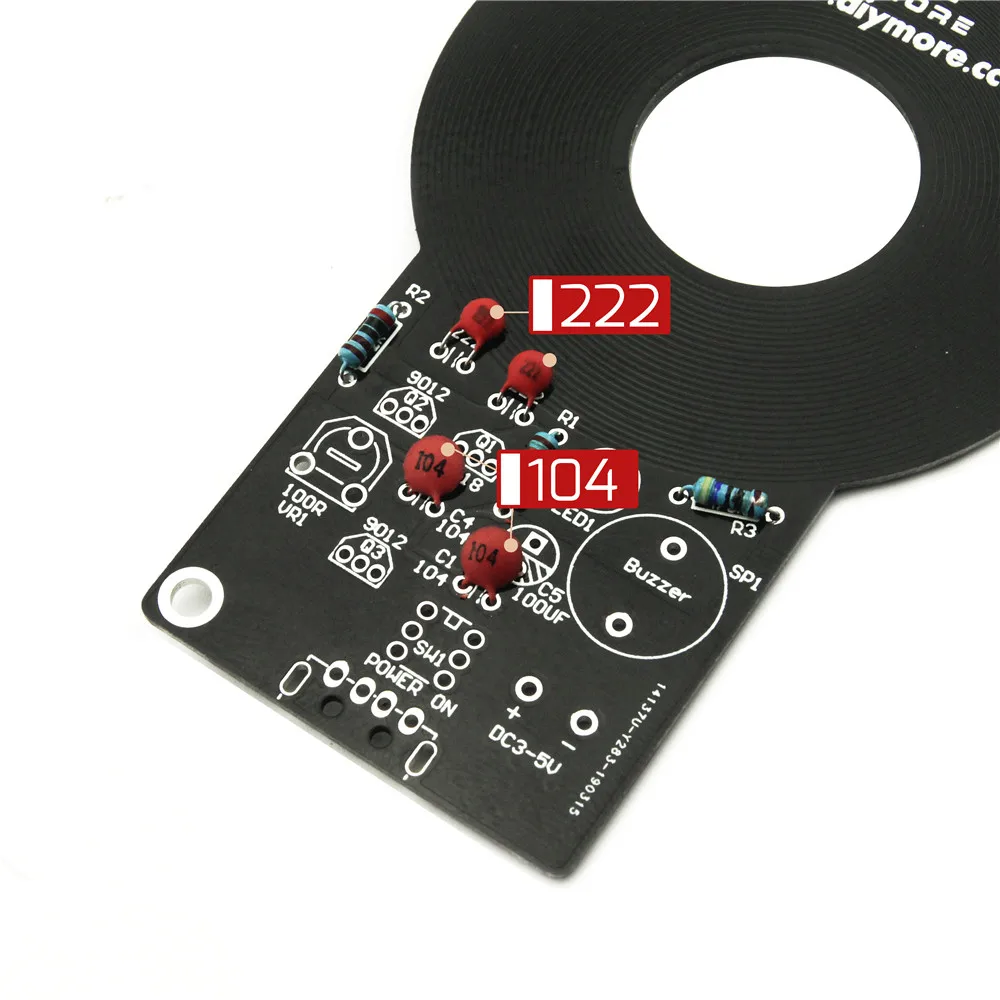

C1, C4

Керамические конденсаторы

104P

2

C2, C3

Керамические конденсаторы

222P

2

C5

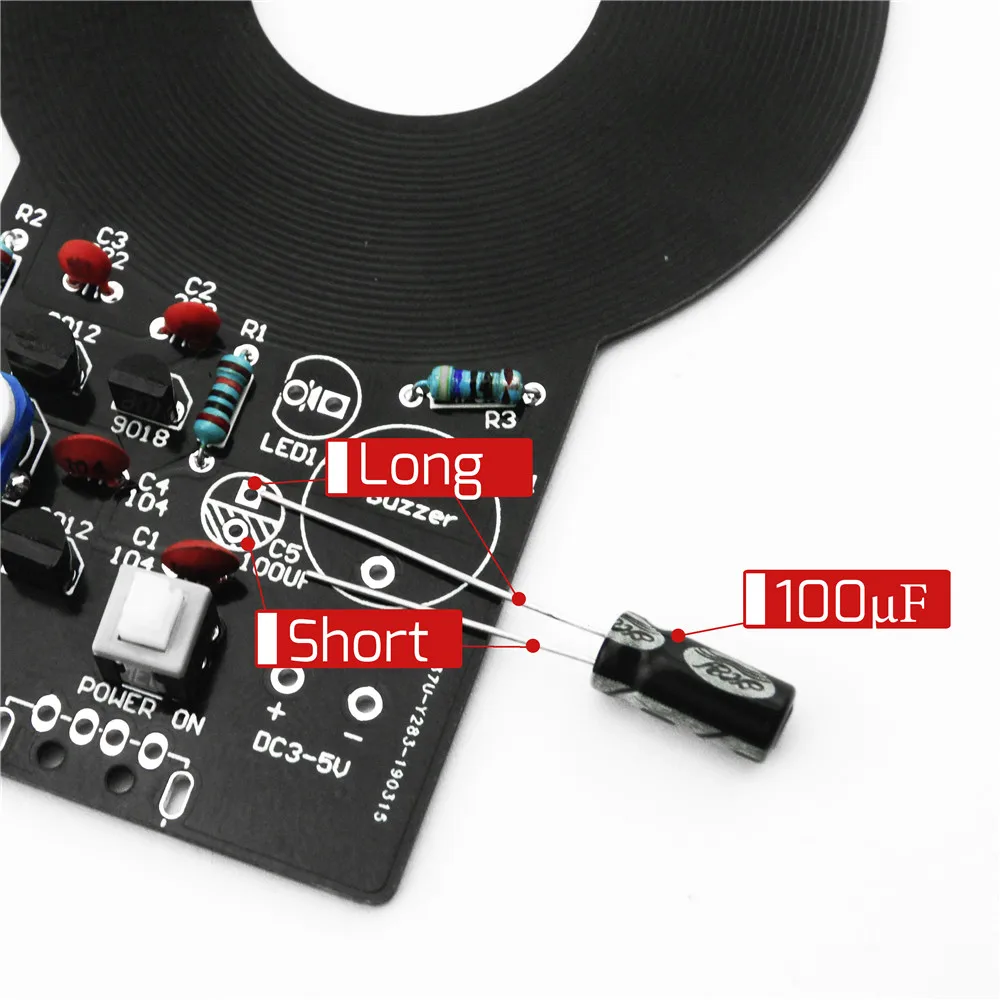

Электролитический конденсатор

100 мкФ

1

Q1

Транзистор

S9018

1

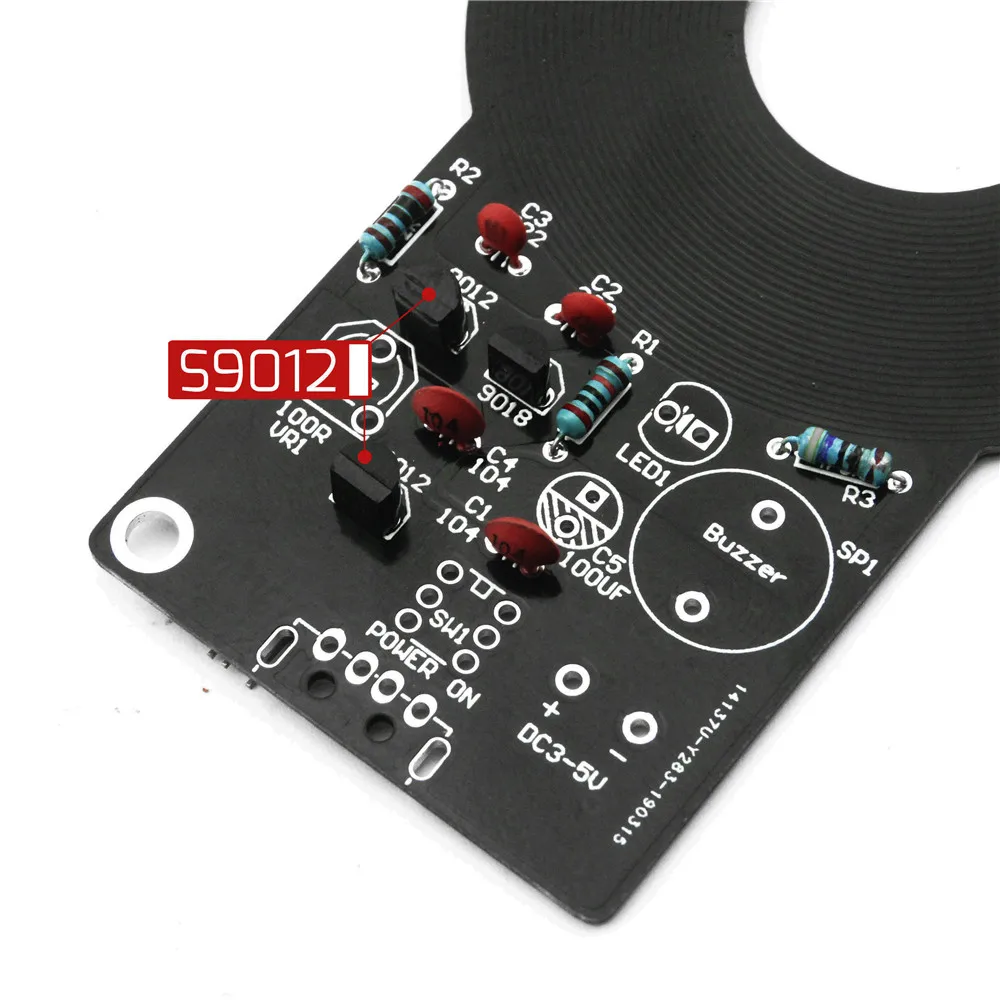

Q2, Q3

Транзистор

S9012

2

LED1

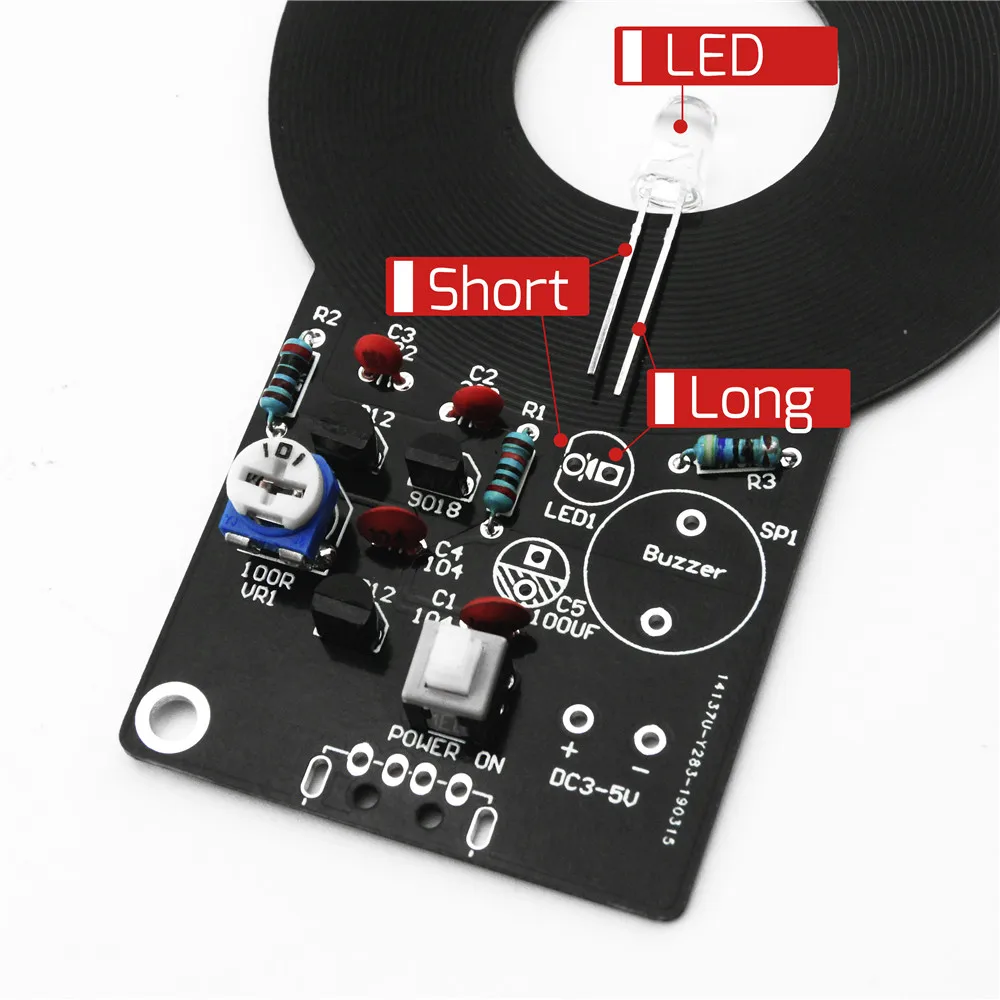

Светодиодный

5 мм

1

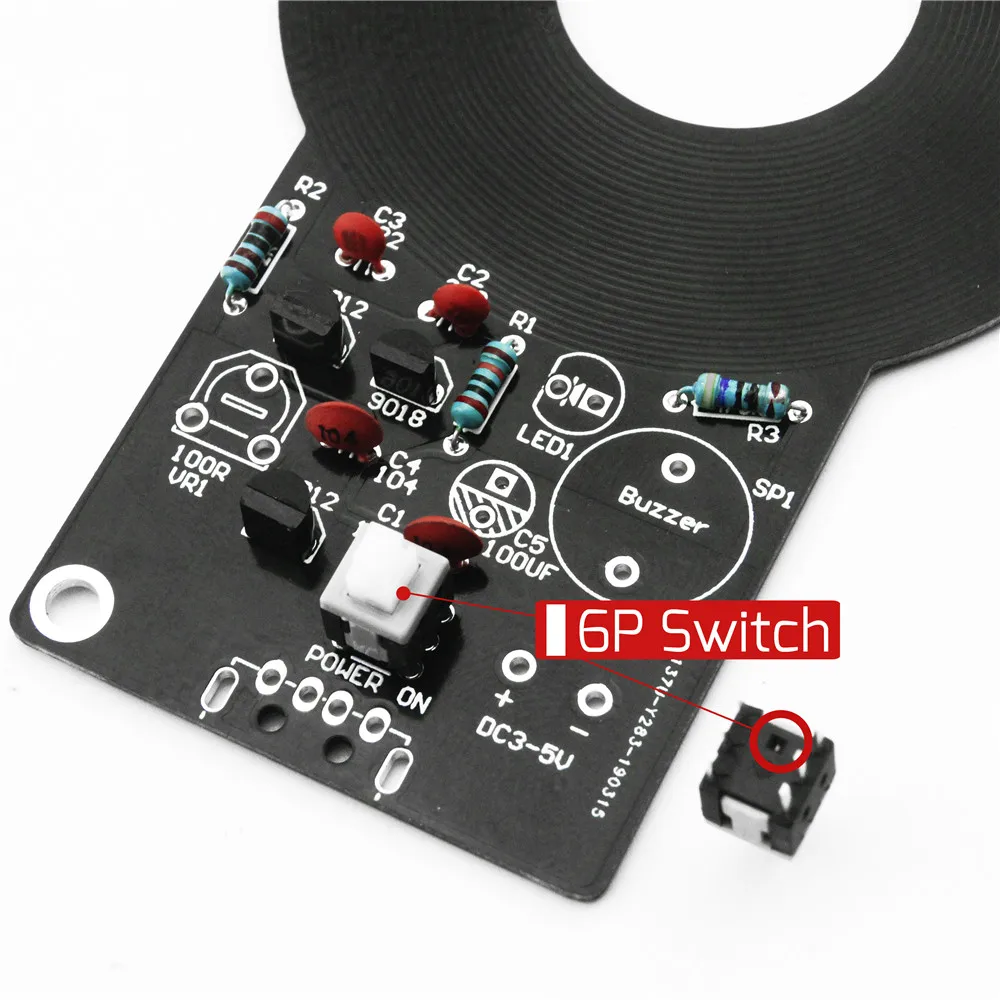

SW1

Переключатель

Самоблокирующийся 6P

1

SP2

Зуммер

HSD9 * 12

1

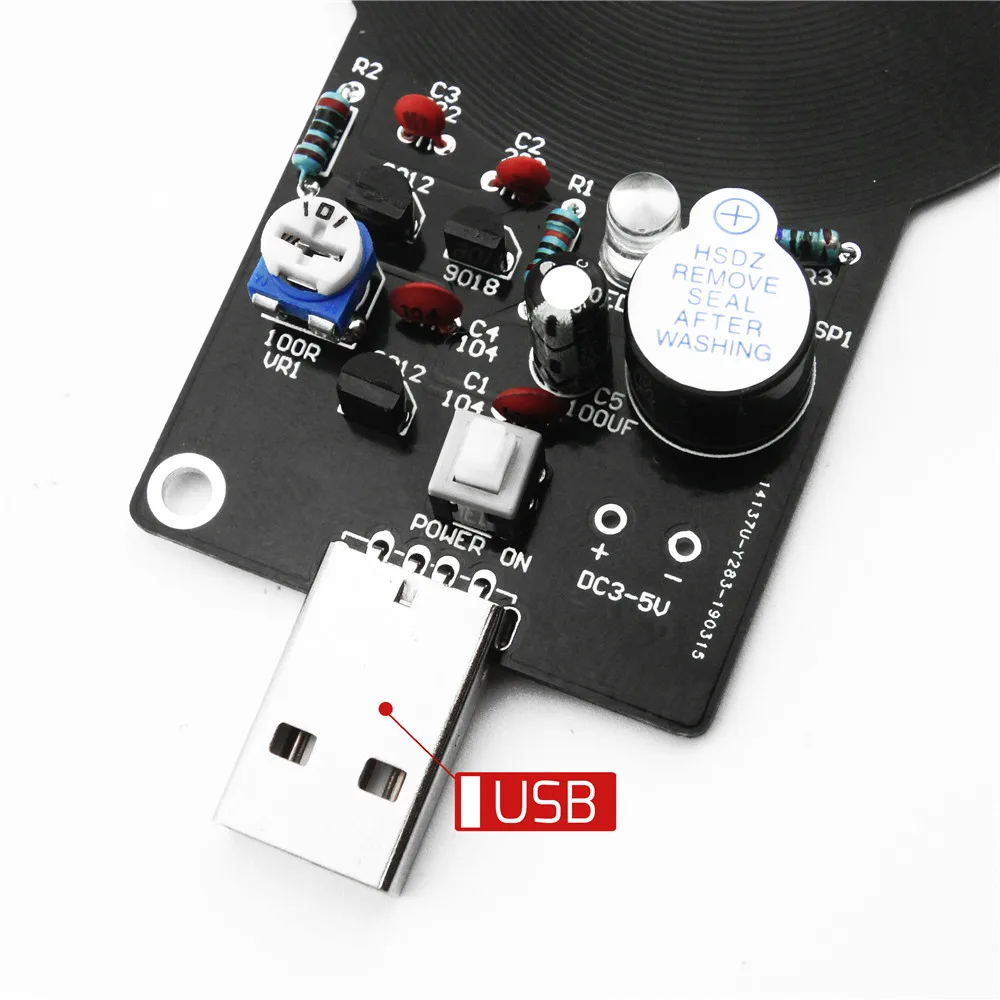

Включение питания

USB штекер

-

1

--

Печатная плата

-

1

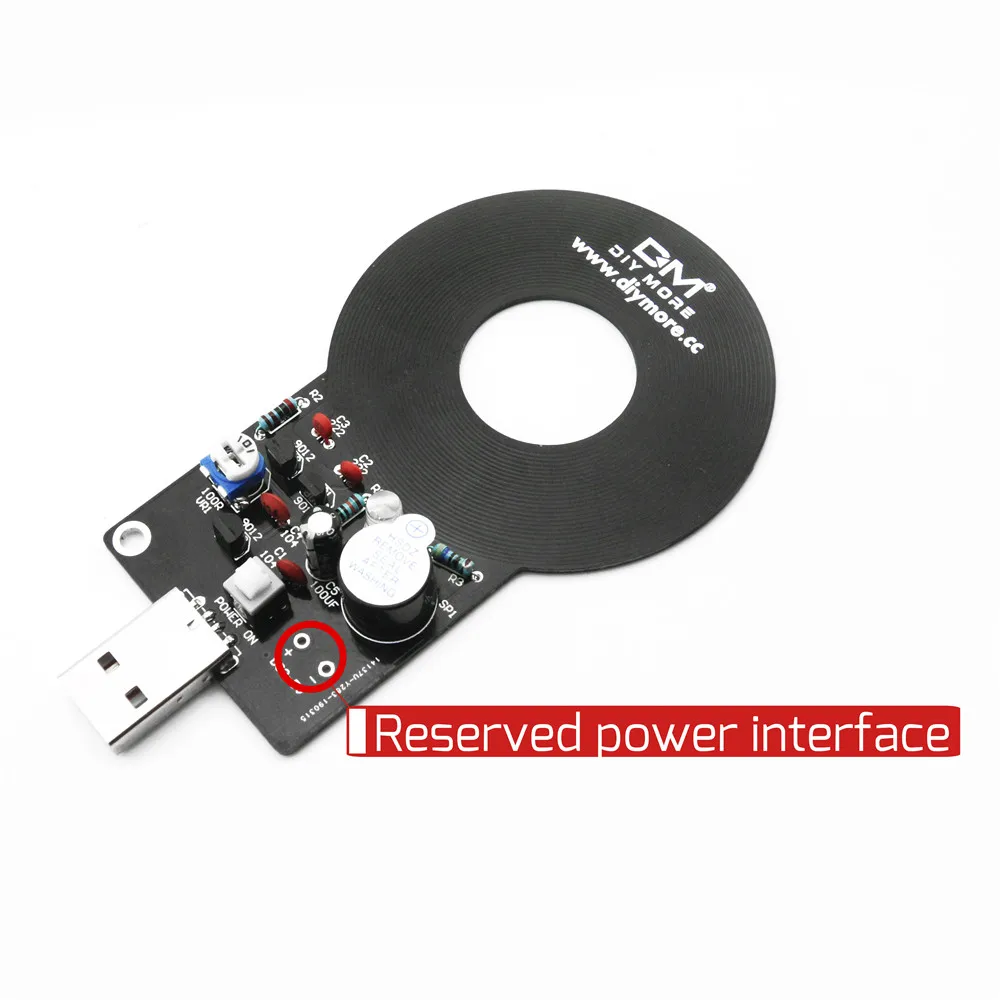

Рабочее напряжение: 3 ~ 5 В

Размер печатной платы: 92 × 60 мм

Вес изделия: 17 г

Меры предосторожности:

1 по сравнению со списком компонентов и количеством и характеристиками идентификационных компонентов

2 Проверьте сопротивление всех резисторов мультиметром

3 заранее подтвердите полярность компонента и направление крепления на плате.

Об отладке:

Машинка работает от 3 до 5 В постоянного тока. Включите питание и включите выключатель питания. В это время прозвучит зуммер.

Светодиодный яркий, медленно Настройте потенциометр VR1, чтобы зуммер просто не звенел. Для регулировки потенциометра для влияния на расстояние обнаружения, расстояние обнаружения машины составляет менее 6 см, на которые влияет Размер обнаруженного объекта и окружающая среда.

Инструменты, необходимые для тестирования сборки:

Электрический утюг, припой провод, универсальный счетчик, пинцет, диагональные плоскогубцы, зарядка клад.

Посылка

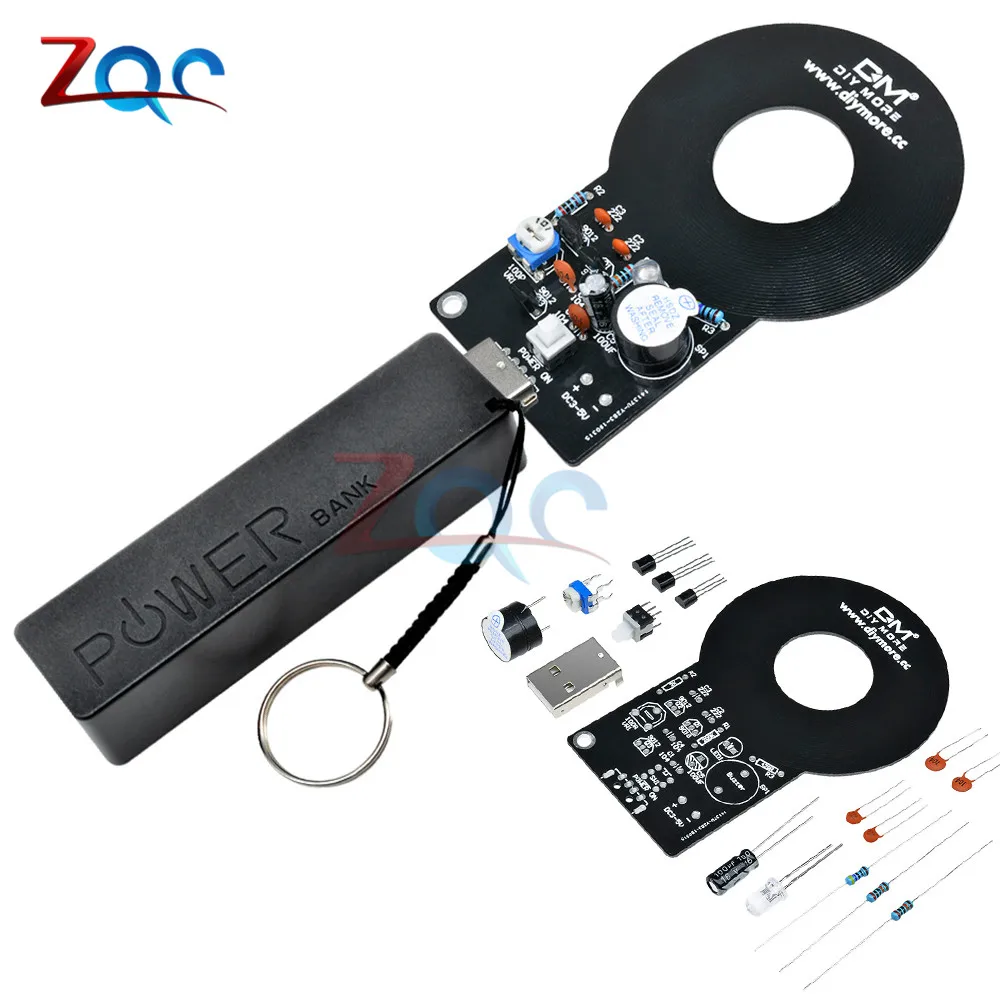

1 * Наборы для творчества (не входят в комплект)Шуруповерт)

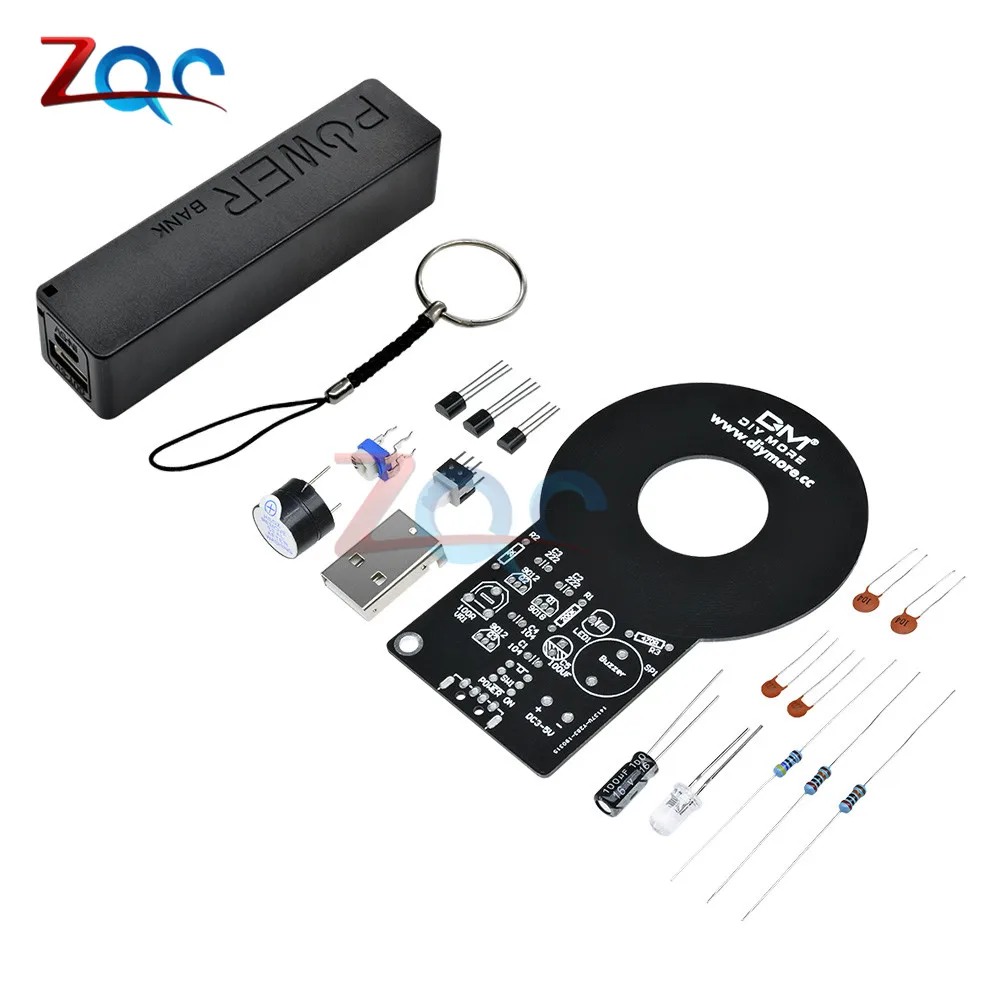

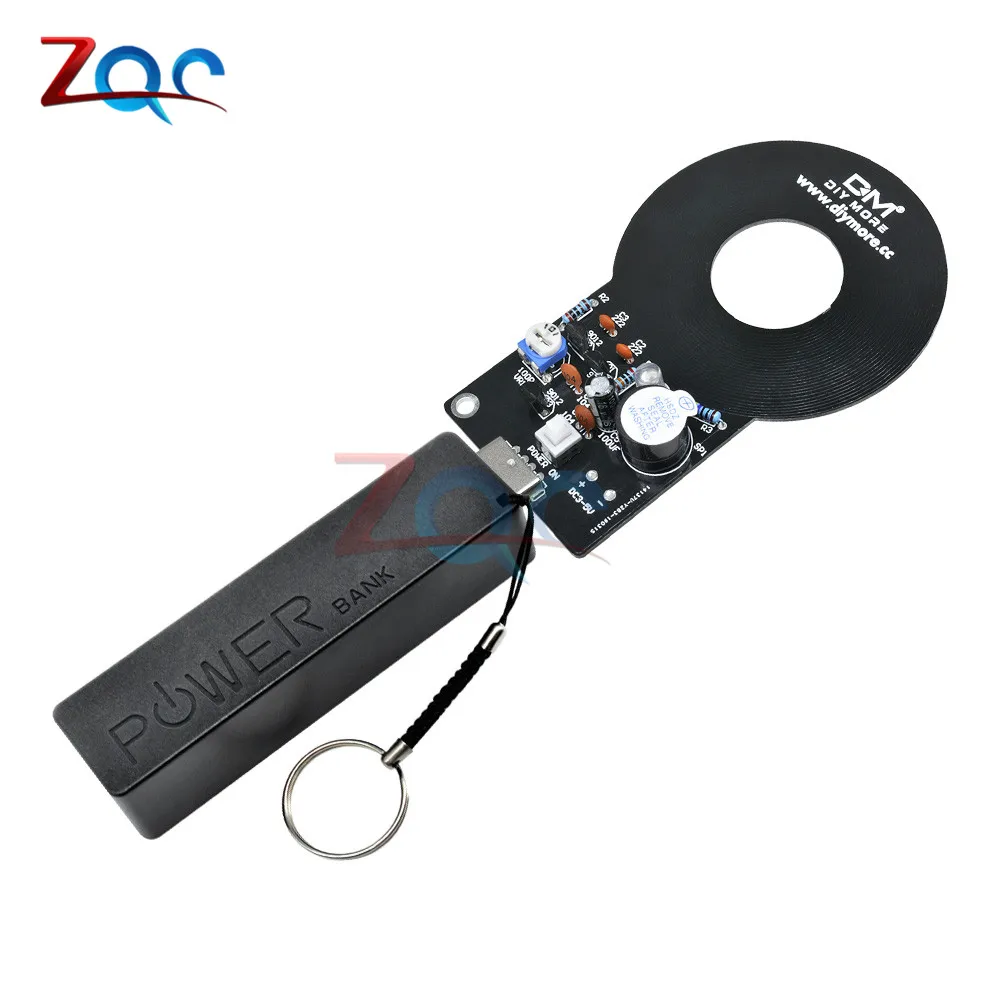

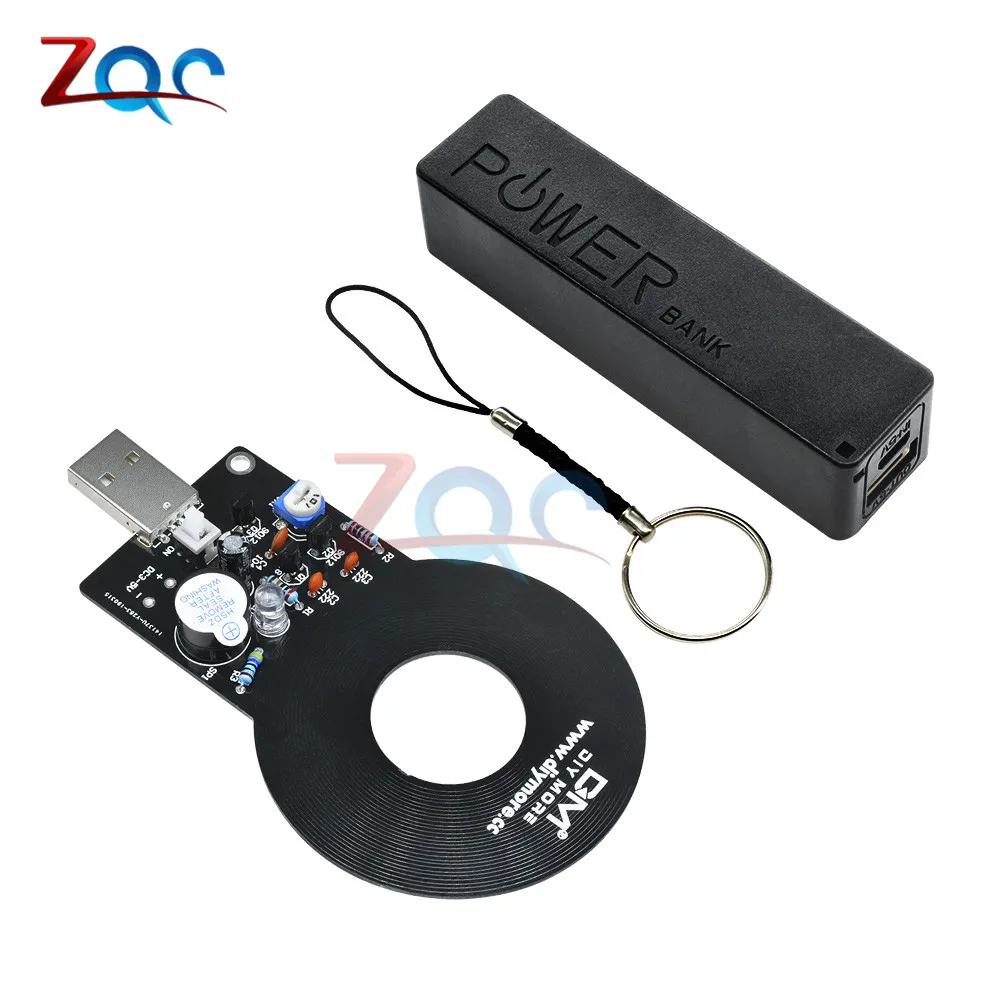

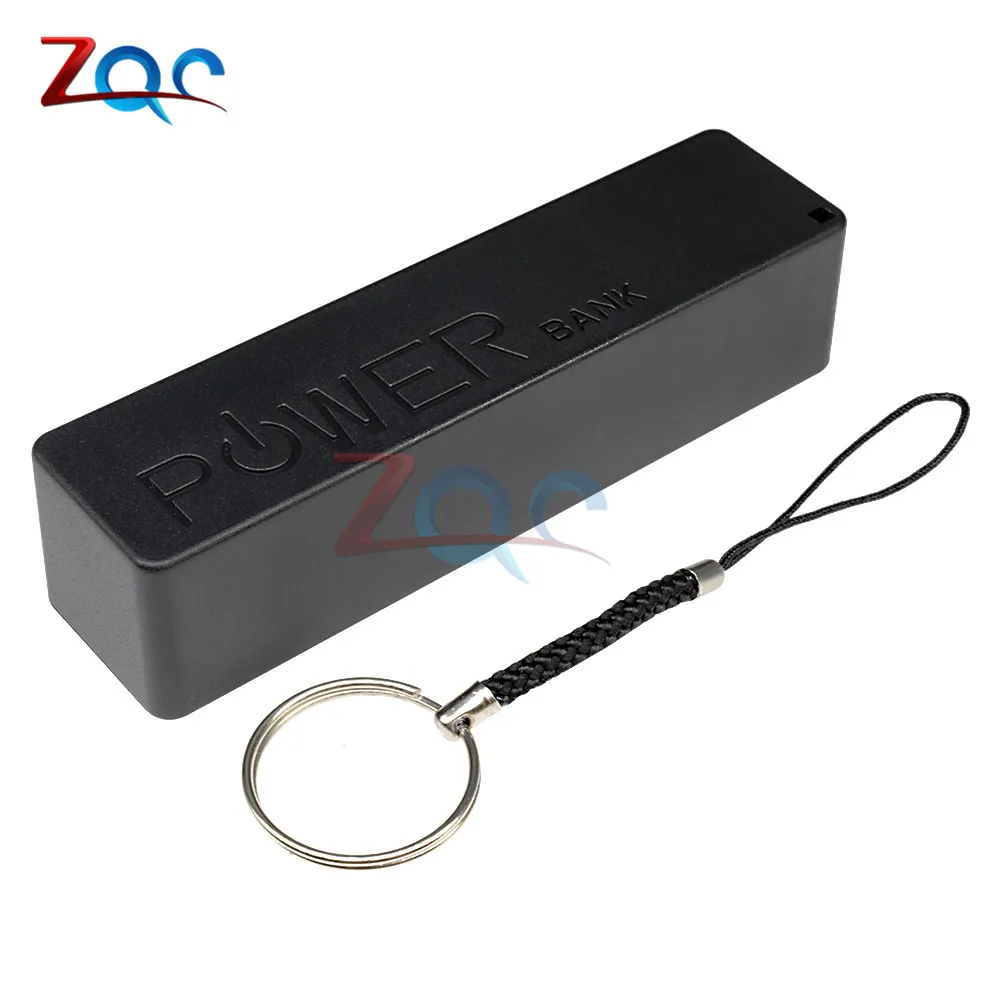

Или + 1 * чехол для аккумулятора

Схема:

Установка:
