Изюминка:

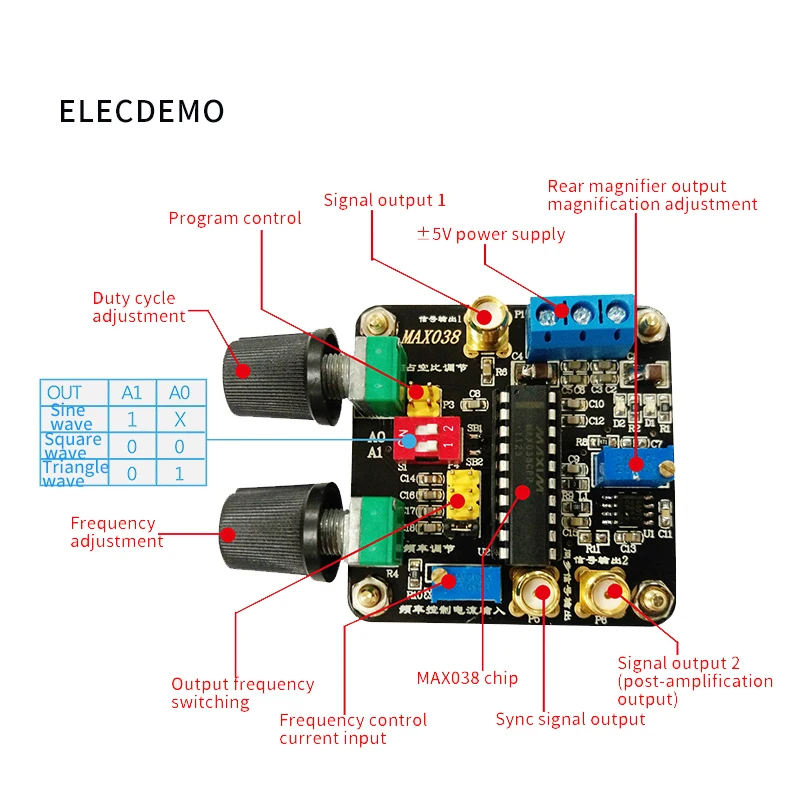

Благодаря ручному управлению и цифровому управлению на всю плату добавляется большое количество конденсаторов для фильтрации блока питания, что делает блок питания более плавным. Модуль имеет четыре осциллирующих конденсатора для переключения, один символичный Частотный резистор, грубая частота Реостат со скользящим контактом, регулировка коэффициента работы Реостат со скользящим контактом и один усилитель выхода сигнала. Операционный усилитель выполняет выход последней ступени и может регулировать усиление.
Особенности:
1, 0,1 Гц ~ 20 МГц диапазон рабочих частот;

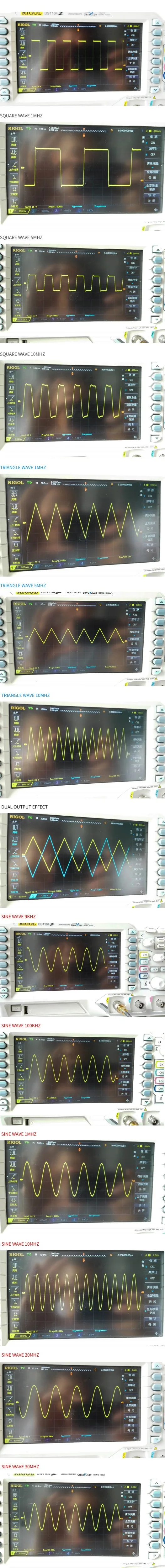

2. Треугольная волна, Синусоидальная волна, прямоугольная волна и импульсная волна;
3. Независимая регулировка частоты и рабочего цикла;
4. 350:1 Частотный диапазон сканирования; 15% ~ 85% контролируемый рабочий цикл;
6 выходной буфер с низким сопротивлением, 0,1;
7. Синусоидальная волна с низким уровнем искажений, 75%
8. Низкотемпературный дрейф, 200 ppm/°C
9. Он имеет совместимый выход TL/CMOS, который может использоваться для синхронизации внешних устройств.
Примечание: Вышеуказанные функции представляют собой функции чипа, которые используются только в качестве выбора клиента и отличаются от модульных функций.
Параметры:

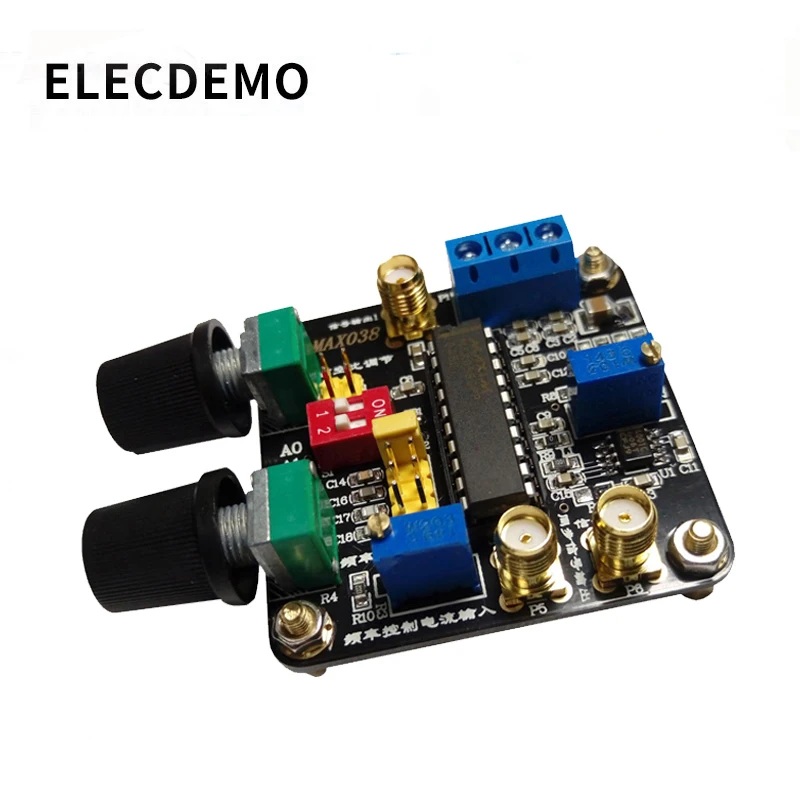

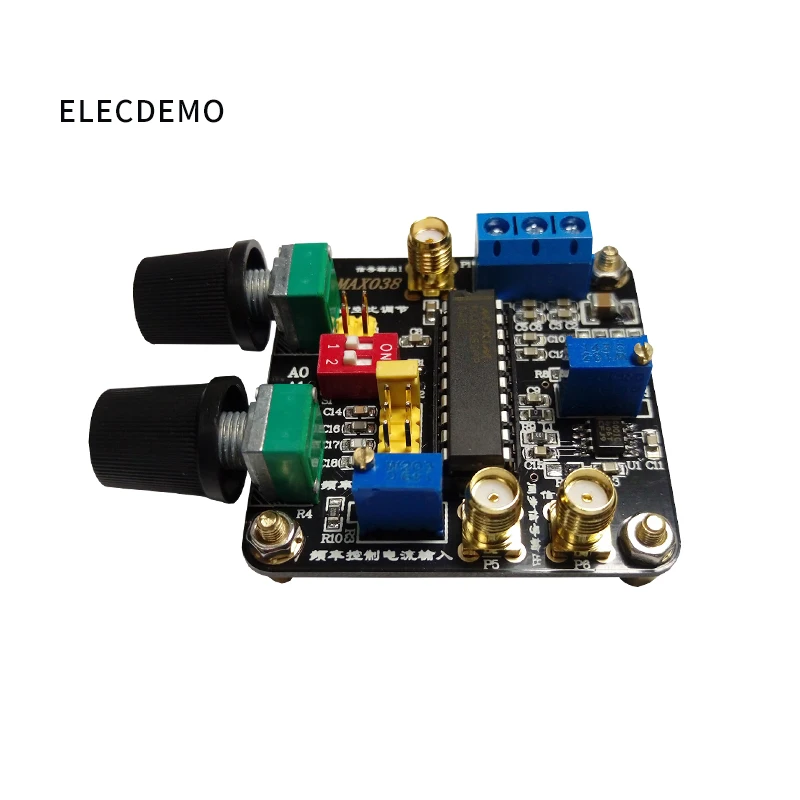

* [Название]: модуль генератора сигналов MAX038
* [Размер]: 50 мм x 50 мм
* [Диапазон напряжения питания]: ± 5 В
Детали:
MAX038-это точный высокочастотный генератор сигналов, разработанный компанией Maxim. Он может сформировать программируемый многоволновой генератор сигналов цифровой частотной модуляции, который может генерировать точную высокочастотную треугольную волну, прямоугольную волну и импульсную волну. Диапазон выходных частот составляет от 0,1 Гц до 20 МГц, которыми можно управлять с помощью внутреннего эталонного напряжения полосы разрыва 2,5 в и внешней матрицы емкости и сопротивления. Рабочий цикл может управляться линейным сигналом ± 2,3 В в большем диапазоне, что облегчает модуляцию ширины импульса и генерацию пилообразной волны. Рабочий цикл и частотный контроль являются независимыми. Форму выходного сигнала можно выбрать, установив коды на контакте управления. Пиковое значение всех выходных сигналов-2 в. MAX038 обладает характеристиками выходного сопротивления и большой пропускной способностью (что может продвигать ток ± 20мА).
Комплектация:
Модуль * 1
Схема PDF * 1: пожалуйста, свяжитесь со службой поддержки клиентов после покупки, мы отправим информацию на ваш почтовый ящик
