Описание:

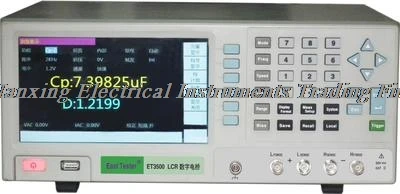

Серия ET35 Цифровой LCR
Особенности
V0.05%Базовая точность
VДо200Время/СекСкорость измерения
V10 Гц-1 МГцДиапазон измерения частоты, постоянно регулируется,1 МГцШаг
VУровень тестового сигнала10 мВ-2 вРегулируемый,1МВШаг
VВнутренний программируемый смещение постоянного токаНапряжение-2 В ~ + 2 в
VПоддержка внешнего напряжения постоянного тока-60 В ~ + 60 в
VАвтоматическая регулировка уровня напряжения или тока
VV,IИ другиеФункции контроля тестового сигнала
V10-Функция проверки списка точек
V10Функция сортировки и подсчета файлов
V100Наборы пользовательских данных калибровки частоты
VАвтоматический, ручной диапазон
V7Дюймовый ЖК-дисплей, китайский и английский интерфейс
VUSB,LAN,RS232,GPIB,ОбработчикИнтерфейс
Основные характеристики
Модель
ET3510
ET3505
ET3503
ET3502
ET3501
ET3500A
Диапазон частот тестового сигнала
10 Гц-1 МГц
10 Гц-500 кГц
10 Гц-300 кГц
10 Гц-200 кГц
10 Гц-100 кГц
10 Гц-50 кГц
Разрешение частоты, точность
Разрешение 1 МГц, точность 0.01%
Параметры тестирования
Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs,
Lp-D, Lp-Q, Lp-G, Lp-Rp, Ls-D, Ls-Q, Ls-Rs,
Rs-Xs, | Z |-& theta;r, | Z |-& theta;d, | Y |-& theta;r, | Y |-& theta;d, ГБ
Время измерения (≥ 100 Гц)
Быстрый 50 раз/сек (20 мс), средняя скорость в 10 раз/сек (100 мс), медленной скорости 1,25 раз/сек (800 мс)
Время измерения на заказ (≥ 1 кГц)
Он может быть установлен между 0,5 раз в секунду и 200 раз/сек.
Диапазон отображения параметров LCR
Cp, Cs: 0.001000pF ~ 99.9999F
Lp, Ls: 0.001000nH ~ 99.9999kH
Rp, Rs, | Z |, Xs: 0.001000mΩ ~ 999.999MΩ
G, B, | Y |: 0.001000μS ~ 999.999kS
& Theta;r: ± 0.000001rad ~ 3.14159rad
& Theta;d: ± 0.000001deg ~ 179.9999deg
D: ± 0,000001 ~ 9,99999
В: ± 0,001 ~ 99999,9
Диапазон напряжения тестового сигнала
От 0 до 2Vrms
Разрешение напряжения, точность
Разрешение 1МВ, точность 5% + 5мв
Диапазон тестового сигнала
100 Arms ~ 20mArms
Текущее разрешение, точность
Разрешение 10μA, точность 5% + 50μA
Источник напряжения постоянного тока
Внутренний: от-2 В до + 2 В смещение напряжения, от-20 мА до + 20 мА смещение тока
Внешний: -60 В ~ + 60 В смещение напряжения
Внутреннее сопротивление источника сигнала
30 Ом, 100 Ом опционально
Базовая точность
0.05%
Разрешение дисплея
6 с половиной
Компараторы
8 комбинированных файлов, 1 группа неквалифицированных файлов, 1 группа вспомогательных файлов
Режим запуска
Внутренний, ручной, внешний, автобус
Вычисление
Дельта (абсолютное значение), Дельта % (процент), прямое считывание
Функция калибровки
Открытая цепь, короткое замыкание, нагрузка, 100 комплектовПользовательские Частотные точки
Сканирование списка
10-список точек система быстрого подключения
Устройство для хранения
Внутренний/Usb-накопитель
Интерфейс
GPIB, LAN, RS232, USB, обработчик (включая 3500A, 3501 GPIB опционально)
