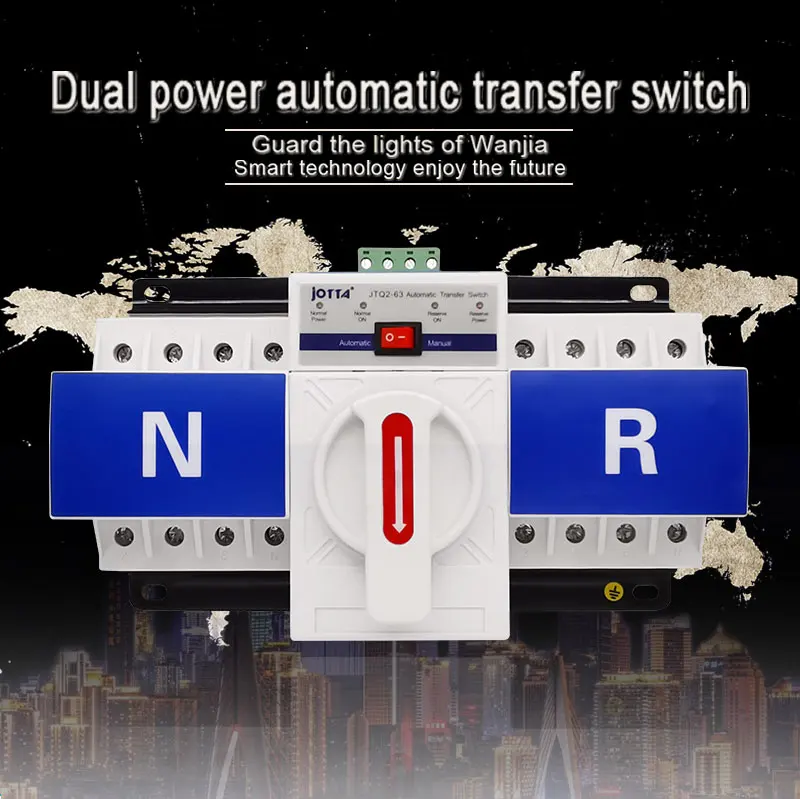

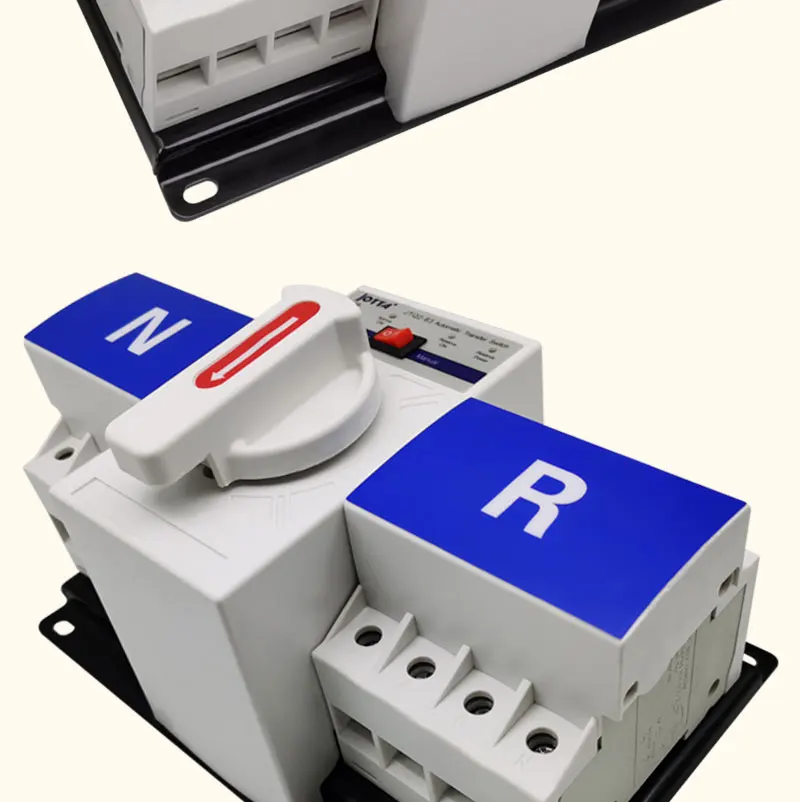

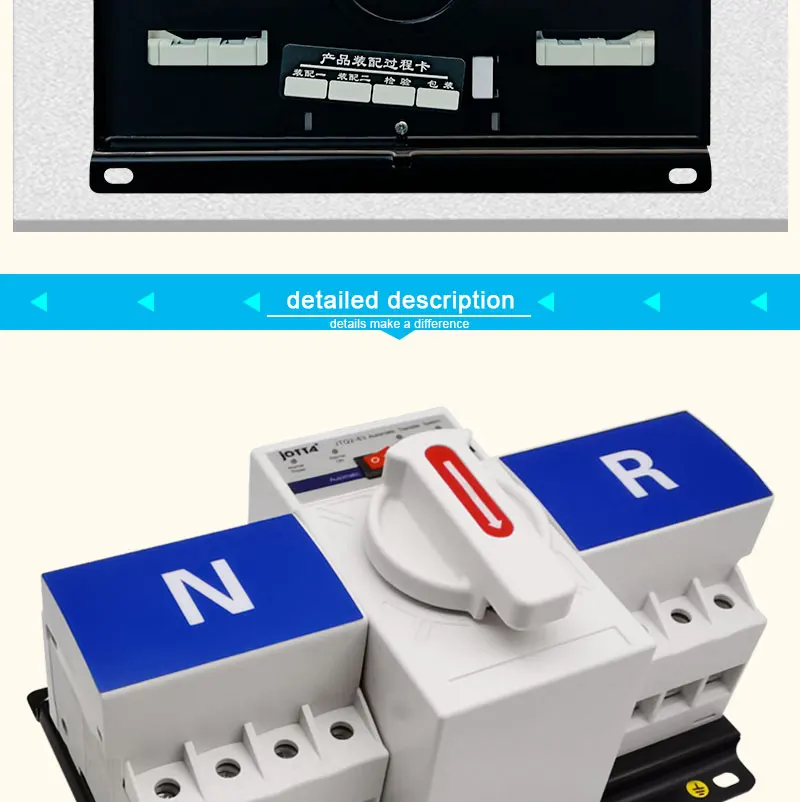

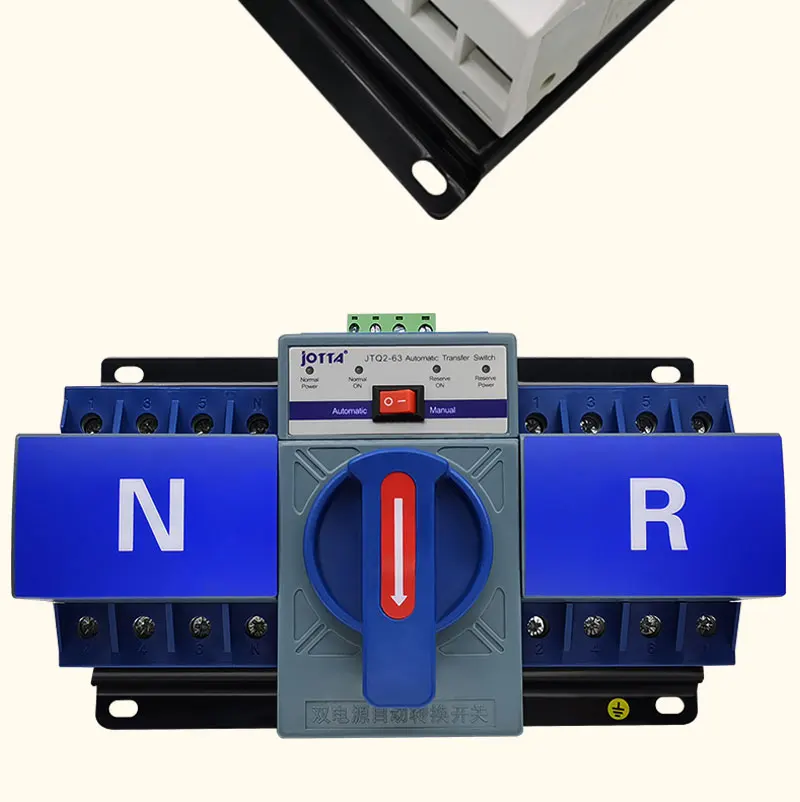

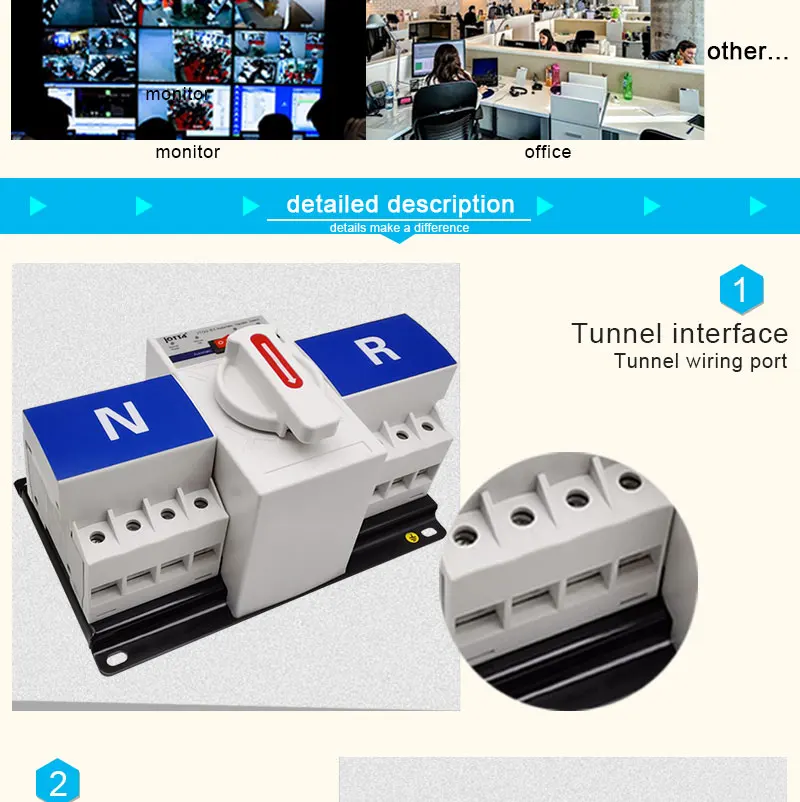

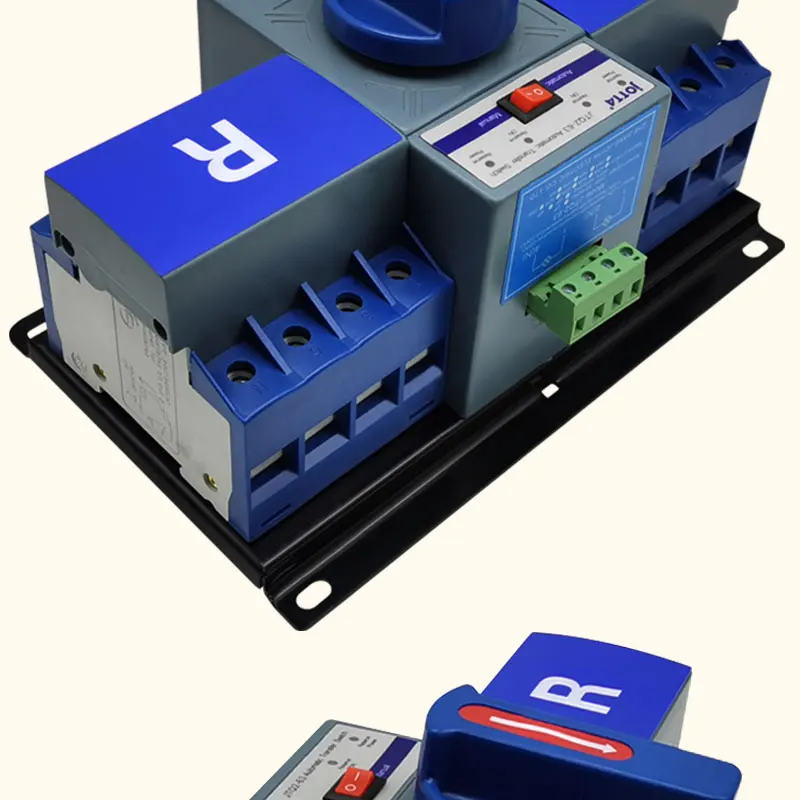

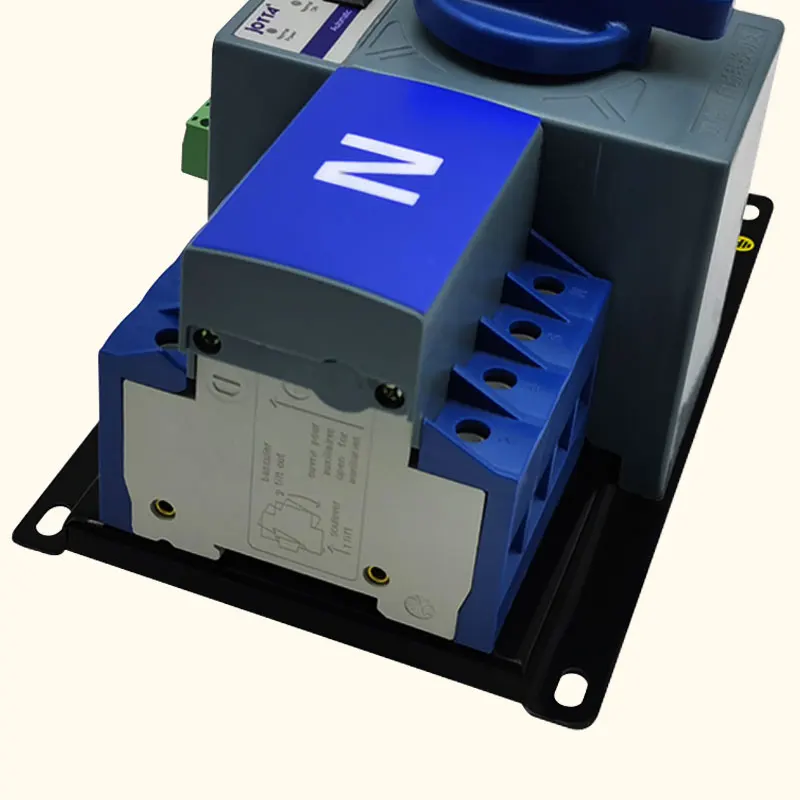

Автоматический переключатель JOTTA 4P, 63 А, 380 В, тип ATS, MCB, с двойным питанием

JOTTA 4P 63A 380V ATS MCB тип двойной мощности автоматический переключатель переключения

Номинальное: напряжение 380 В, Гц

Максимальный ток: 63А.

Примечание: питание будет прерываться при переключении.

Время переключения <4S

1. Двойной автоматический переключатель питания может автоматически переключаться на обычную или резервную мощность. Обратите внимание, что переключатель не может включать или выключать генератор. Сначала переключатель нормальной мощности. При нормальном включении переключатель переключится на нормальное. Если Обычное отключение питания и резервное включение, переключатель переключится на резервное питание.

2. Провод

Нажмите кнопку для автоматического переключения, переключатель автоматически переключится на нормальную мощность или резервную мощность.

Нажмите кнопку «вручную», затем направление переключится вручную.

1. ПрименениеTOQ3D-терминальное устройство автоматической передачи. Подходит для 3-х фазных 4-проводных (или 1-фазных) двойных электросетей с переменным током 400 Гц, номинальным напряжением 230 в/в и номинальным током до А. Когда одна мощность идет не так (проверяйте только Нормальное напряжение фазы А и резервное напряжение фазы А, проверяйте только потерю напряжения или фазу потери), автоматическое подключение одного или нескольких цепей нагрузки от одного источника питания к другому источнику питания для обеспечения нормального питания цепей нагрузки.

Автоматический переключатель передачи соответствует IEC60947-6-1 и GB/T14048.11

2. Нормальные условия эксплуатации и установки:

Условия окружающей среды:-5 ~ + 40 °C

Площадка установки не более 2000 метров над уровнем моря.

Уровень загрязнения: класс 3

Категория установки: 3

Вертикальная или Горизонтальная установка

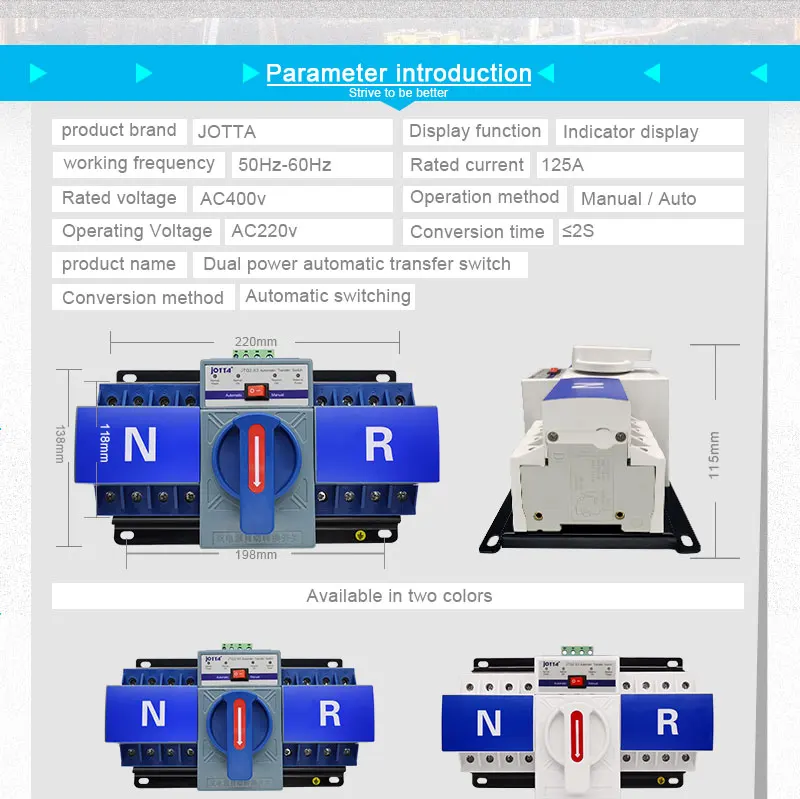

4. Основные параметры

Номинальный ток Ie A

6,10,16,20,25,32,40

50, 63

Класс электроприборов

CB

Категория использования

AC ~ 33B

Ток отключения

5 ~ 10 дюймов (тип C), 10 ~ 15 дюймов (тип D),

Номинальное напряжение Ue

220 В (2P),380 В (3P или 4P)

Номинальная частота

50/60 Гц

Номинальная способность к короткому замыканию Icm (пиковая)

9,18 ка

6,615ка

Номинальная способность к разрыву короткого замыкания МСК (эффективное значение)

6КА

4,5 ка

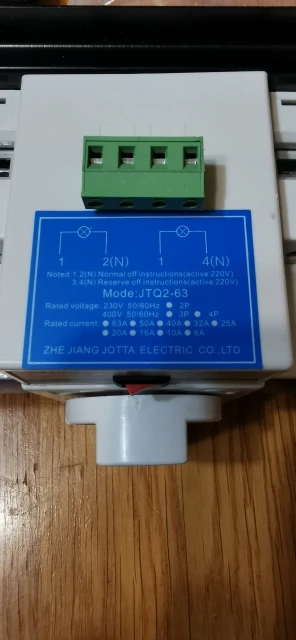

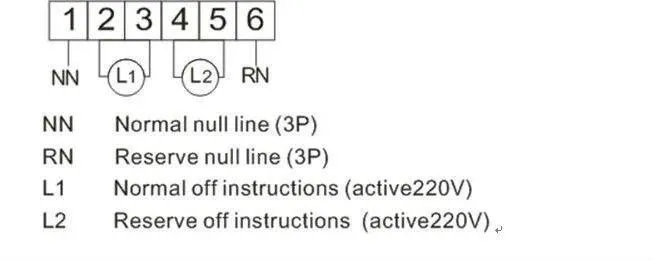

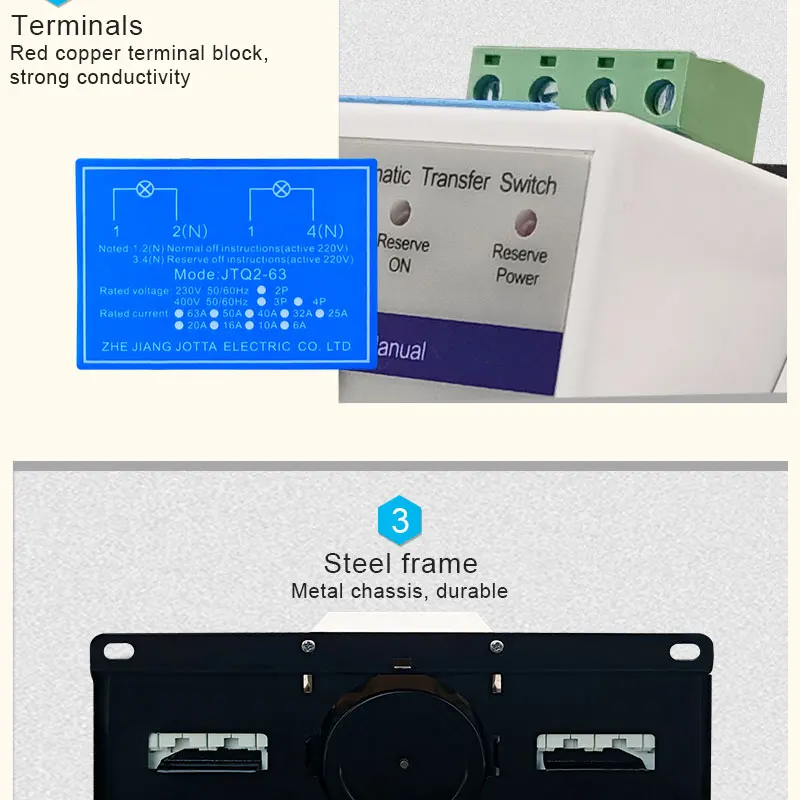

6. Схема подключения клеммы

7. Установка и проводка

ATSE может быть установлен непосредственно в шкаф управления питанием. Используйте rs для подключения после установки ATSE (см. Дизайн и использование). В соответствии со значением тока Используйте подходящий проводник для подключения стороны сети (верхняя клемма) и стороны нагрузки (нижняя клемма) MCB нормальной электрической и резервной электрической энергии. Фазовое параллельное соединение на стороне нагрузки, и убедитесь, что последовательность фаз нормальной электрической мощности и резервной электрической мощности должна быть соответствующей (провод согласно последовательности A,B,C,N). Для 3-полюсного ATSE следует добавить один провод с сечением не менее 0,3 мм2, чтобы правильно подключить провод питания theneuter, таким образом ATSE может работать должным образом. Для 4-полюсного или 2-полюсного ATSE, N полюс нормальной электрической мощности и резервная электрическая мощность должны быть подключены к N полюсу MCB соответственно. Кроме того, при установке ATSE необходимо надежно Заземлить на отметке заземления.

8. Использование

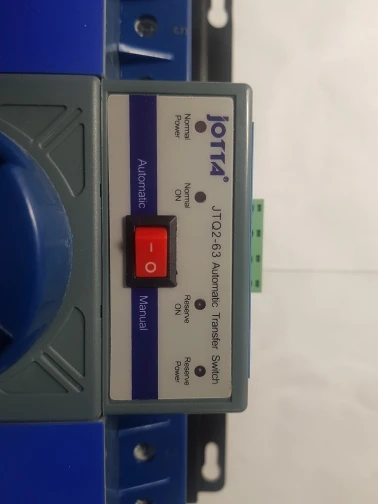

1) при нормальном использовании установите автоматический переключатель контроллера. При автоматической работе контроллер ATSE контролирует нормальную электрическую мощность и резервную электрическую энергию, а также отображает рабочее состояние ATSE. При нормальном отключении питания, отсутствии напряжения, отказе ATSE автоматически переносит нагрузку с обычной на резервную. Если нормальное питание верно, ATSE автоматически переносит нагрузку с резервного питания на нормальное питание. Светящийся диод на панели переключателя указывает на ситуацию выключения.

2) Если вы не используете автоматическую передачу или вам не нужна другая ручная работа, установите контроллер вручную. При ручной работе контроллер перестает работать, а ручная работа может выключить выключатель, и переключатель не переключается автоматически.

3) при коротком замыкании или перегрузке ATSE MCB ATSE защищает от отключения. Если питание отображается обычно, ручка MCB включается. Если MCB имеет защиту от отключения, пользователи должны установить ручной и управлять переключателем для двойного разделения тормоза вручную, и проверить причину поездки. После неисправности Установите контроллер автоматически снова для работы.

4) при передаче ATSE в автоматический режим из ручного, при нормальном и резервном питании ATSE перед подключением обычного питания к нагрузке (даже если нагрузка подключена в режиме ожидания)

9. Вопросы, требующие внимания

При тестировании или работе, пожалуйста, следуйте относительным правилам и обратите внимание на следующие вопросы, чтобы гарантировать правильное использование наших ATES.

1) Нейтральный проводник N нельзя подключить неправильно, он должен подключаться надежно, иначе ATSE не сможет работать должным образом, даже контроллер сгорания и двигатель.

2) защитное заземление ATSE должно быть надежно подключено для обеспечения безопасности.

3) сигнал обнаружения выборки для рабочего источника питания контроллера и основного источника питания взят со стороны источника питания главной цепи, а Рабочая мощность дополнительной Клеммы подключения, используемой для индикатора подключения, взята из главной цепи, поэтому нельзя проводить тест напряжения между запасными клеммами (если не демонтировать вторичные провода). Может иметь тест напряжения частоты питания между основной цепью и корпусом или между вторичными вспомогательными клеммами и корпусом.

10. Простое Устранение неисправностей

Когда пользователи обнаруживают неисправность, они могут попросить профессионала проверить и разобраться с ними. Хранить вдали для безопасности во время работы. Или свяжитесь с нашими специализированными отделами обслуживания.

1) Двойное Питание включается, но ATSE не может передаваться автоматически

1 проверка Авто/руководство должно быть в автоматическом положении.

2 Проверьте правильность входящей линии или нет, соответствует ли последовательность фаз или нет, а проводка прочная и надежная или нет.

3 проверьте, горит ли предохранитель.

2) Двойное Питание включается, резервное питание ATSE включается.

4 проверьте, есть ли напряжение в обычной линии питания.

5 проверка часто используемой страховки

6. Проверьте, неправильно ли подключен внешний свет
