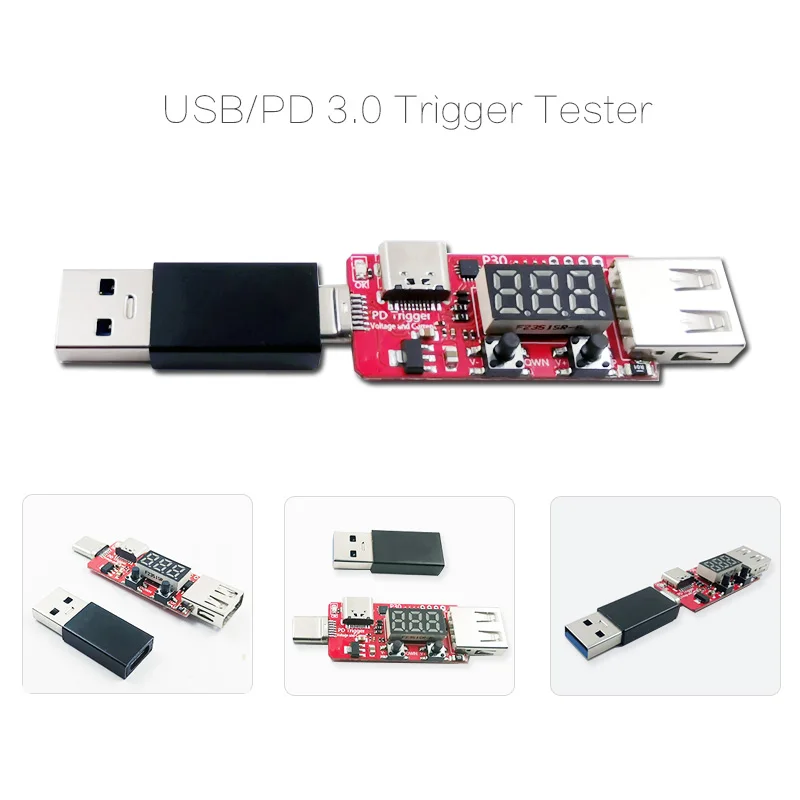

Цифровой измеритель напряжения, амперметр, кулонометр, зарядное устройство, мобильный источник питания, USB Type-c, тестер, детектор

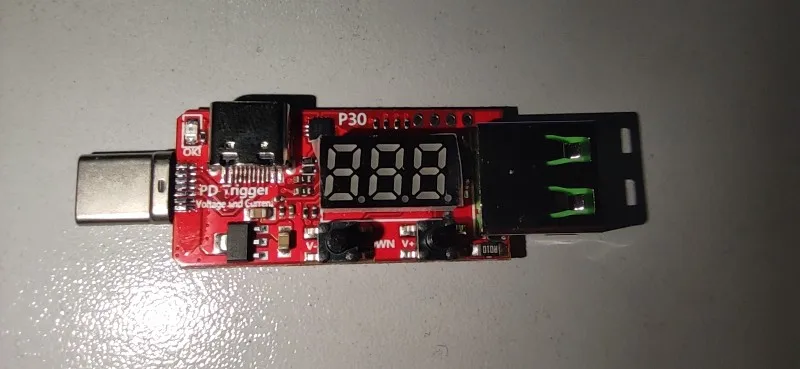

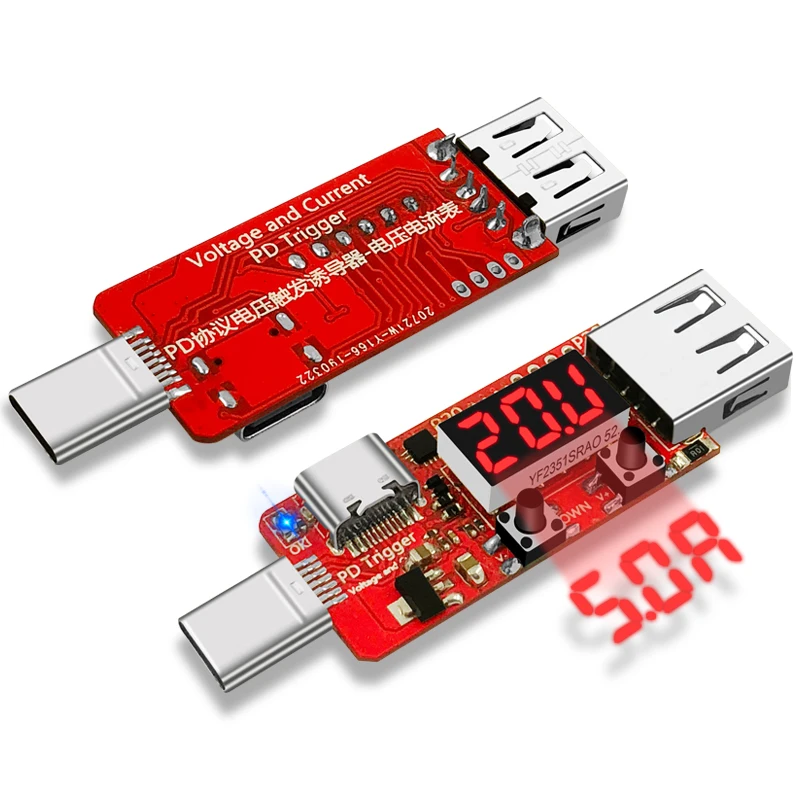

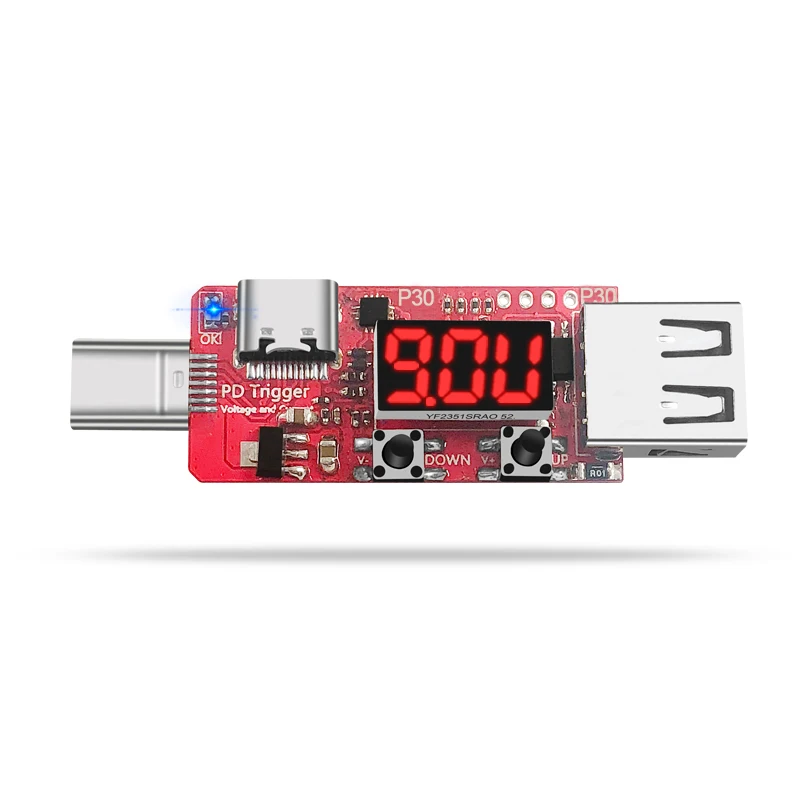

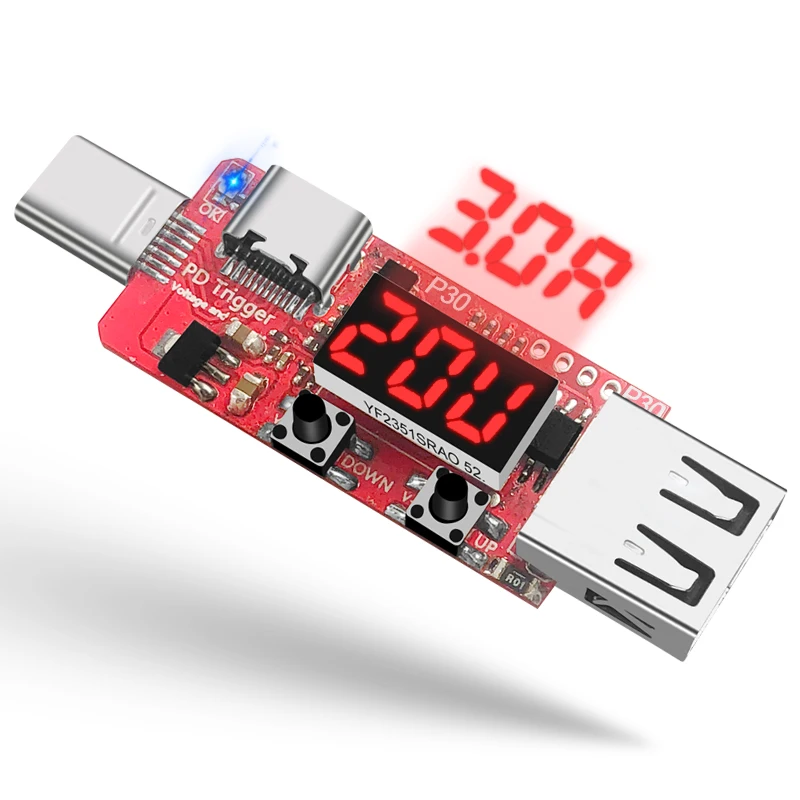

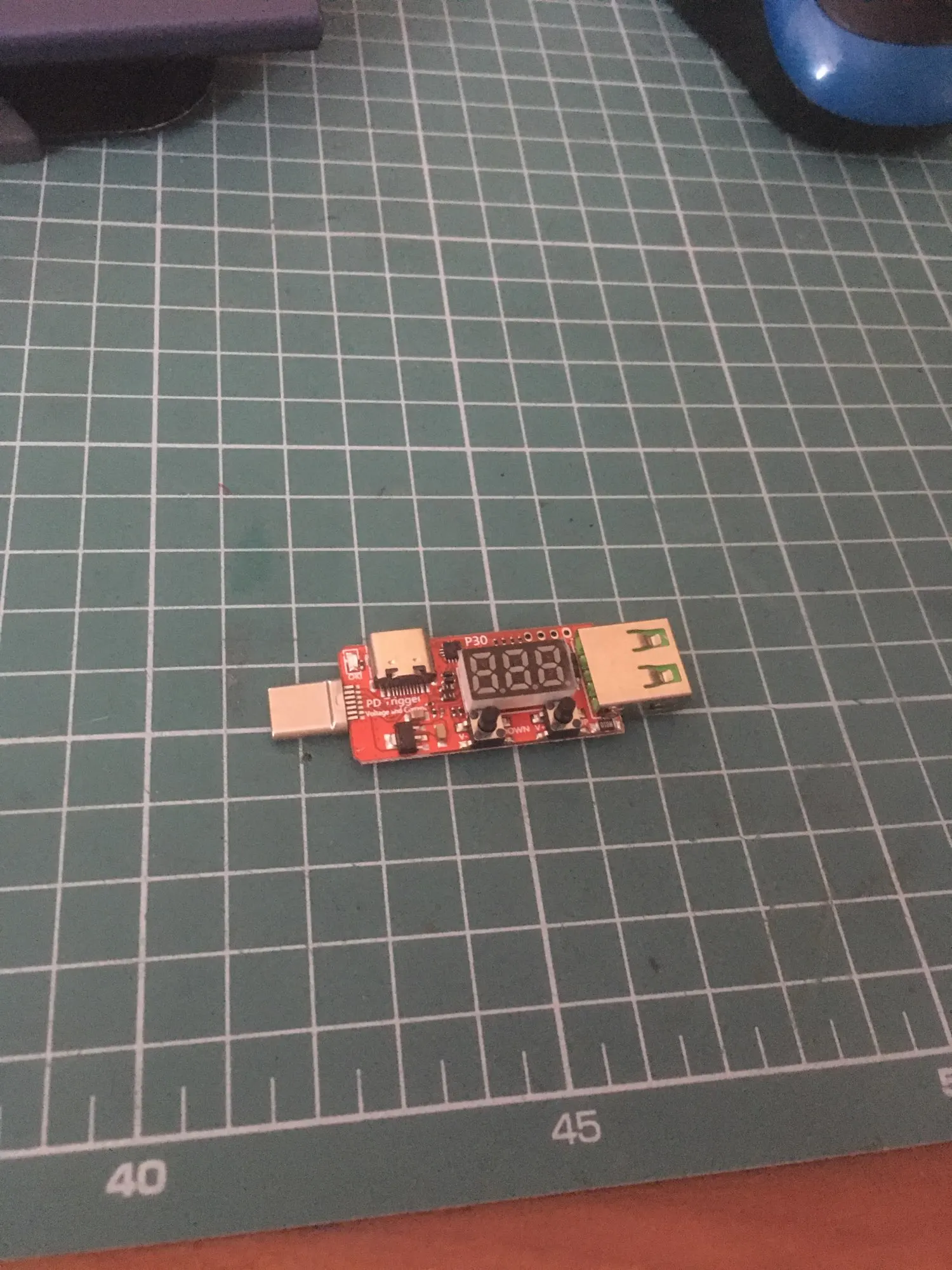

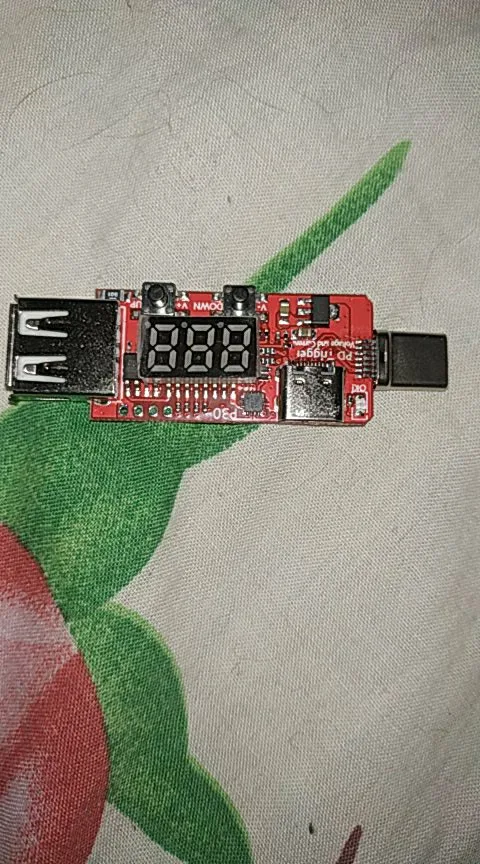

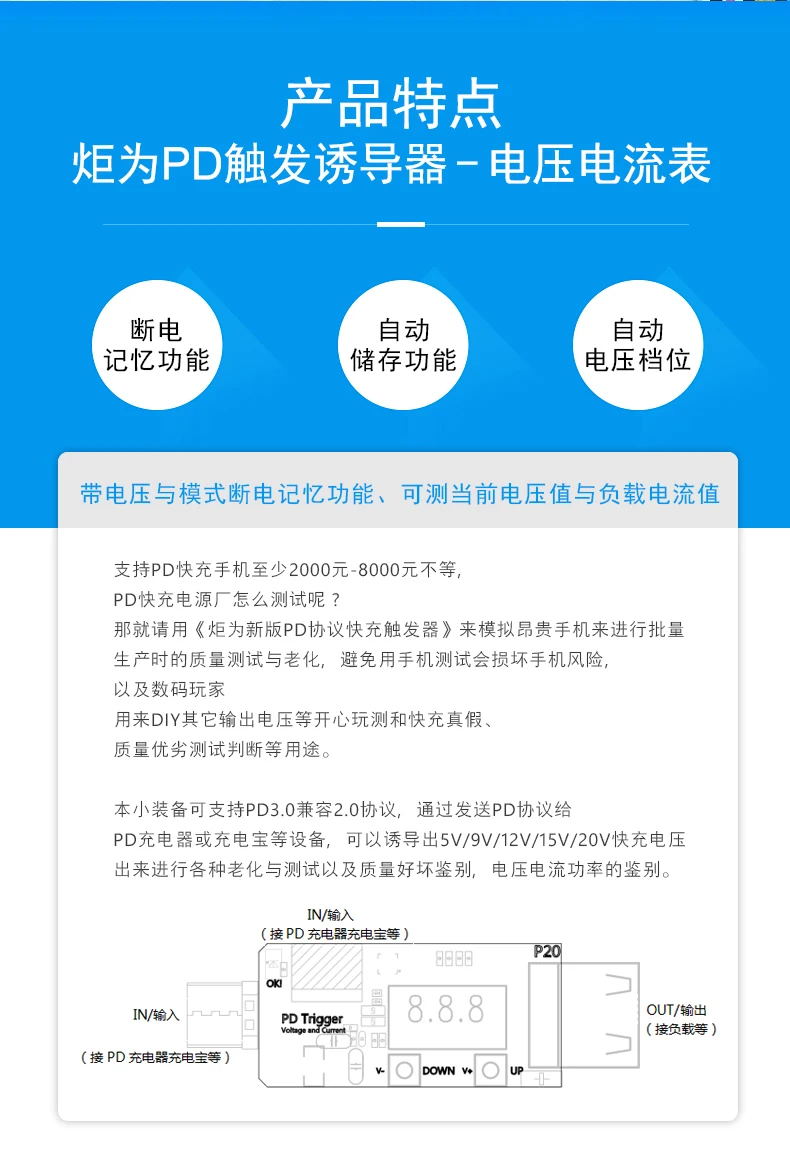

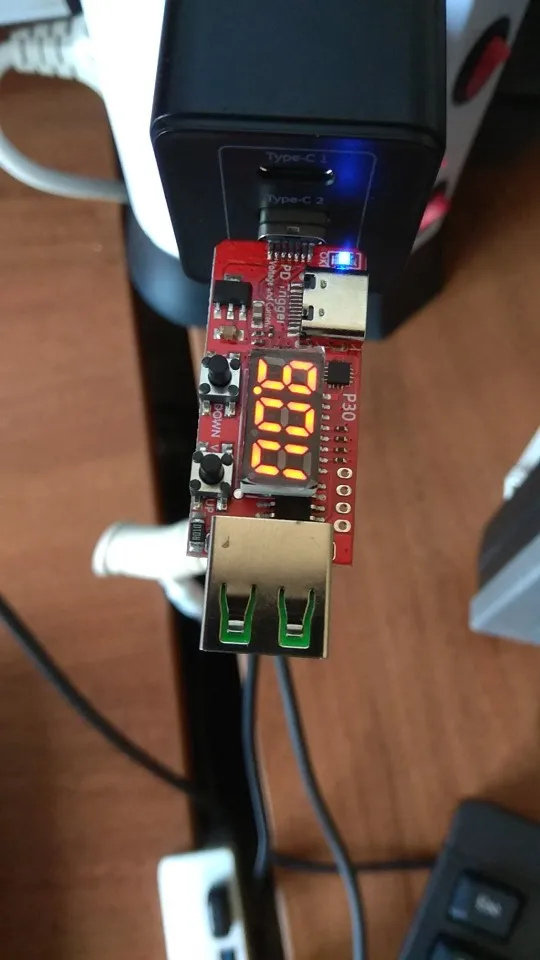

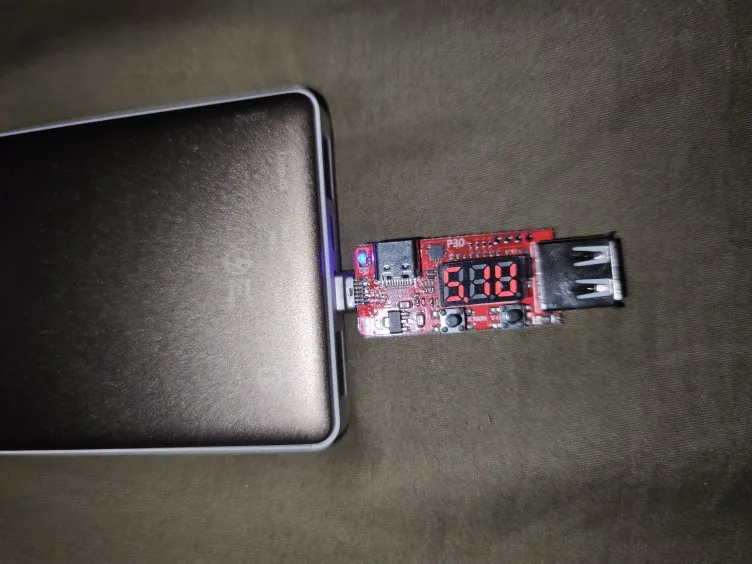

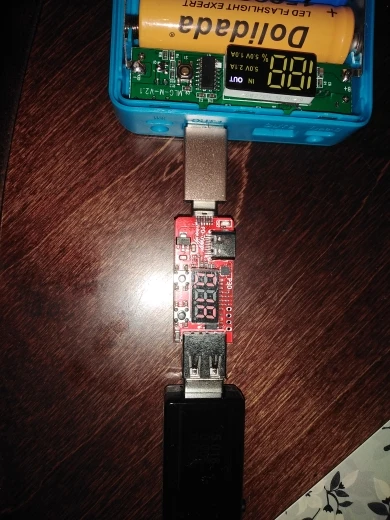

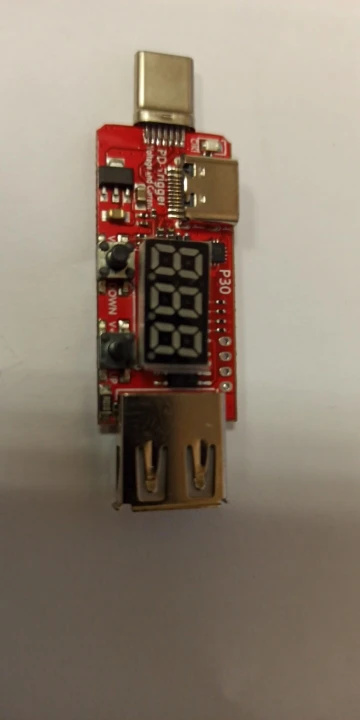

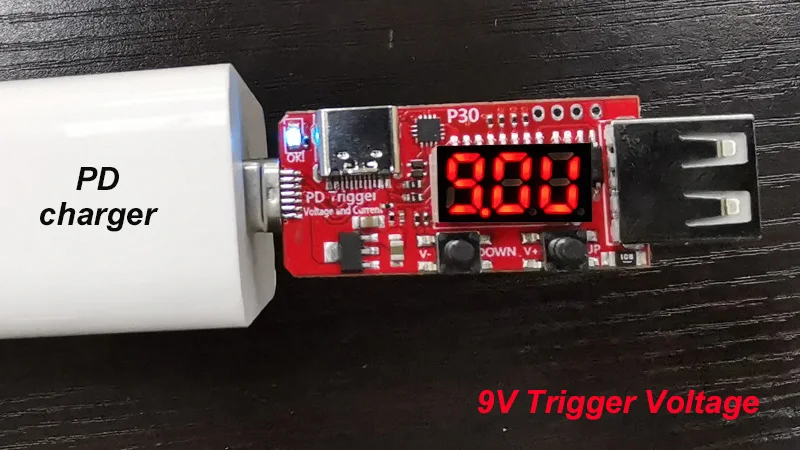

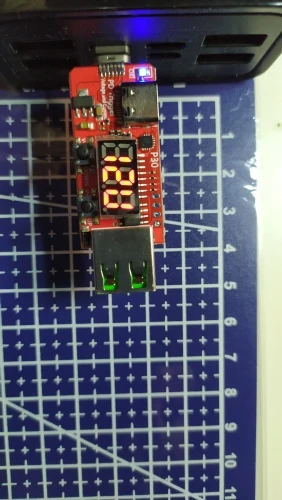

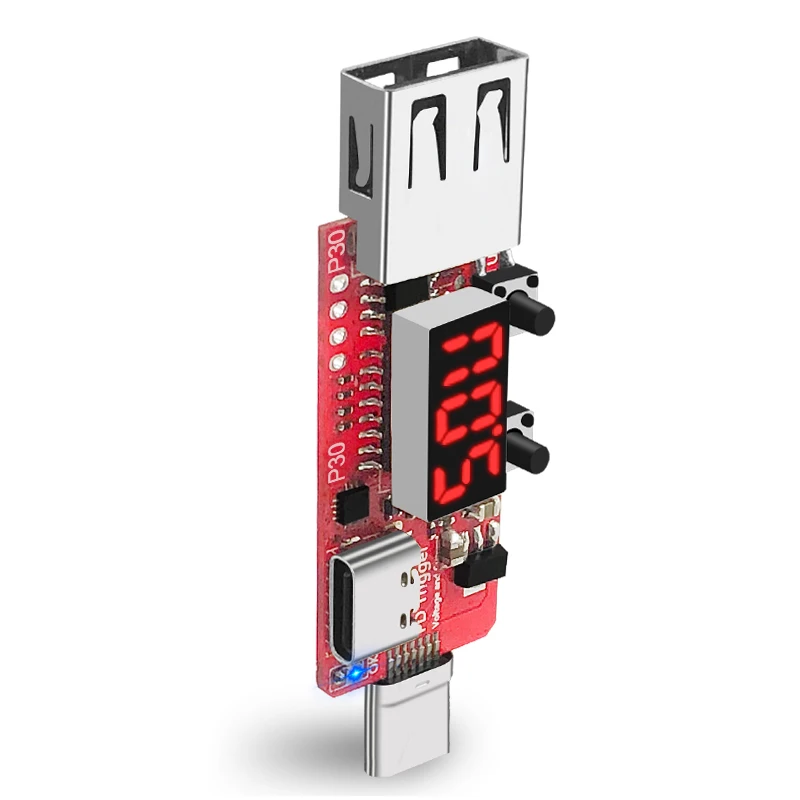

1 х PD3.0/2,0 триггер

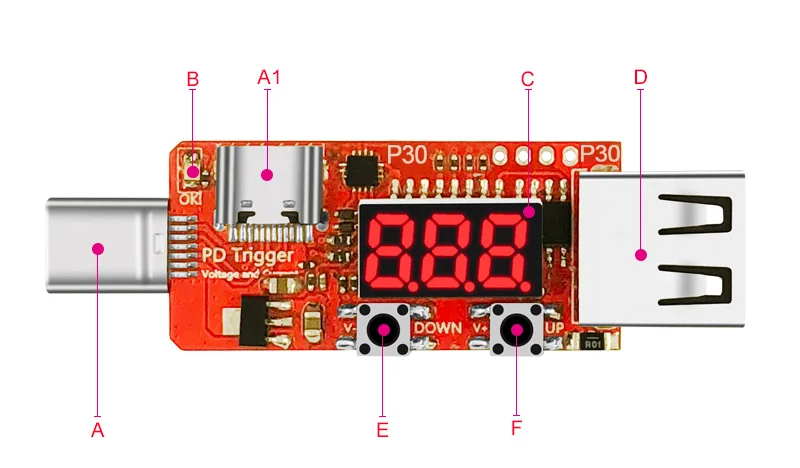

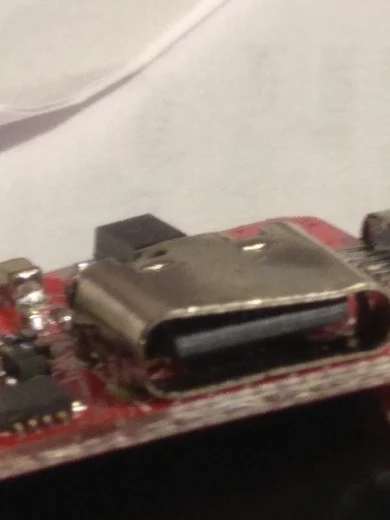

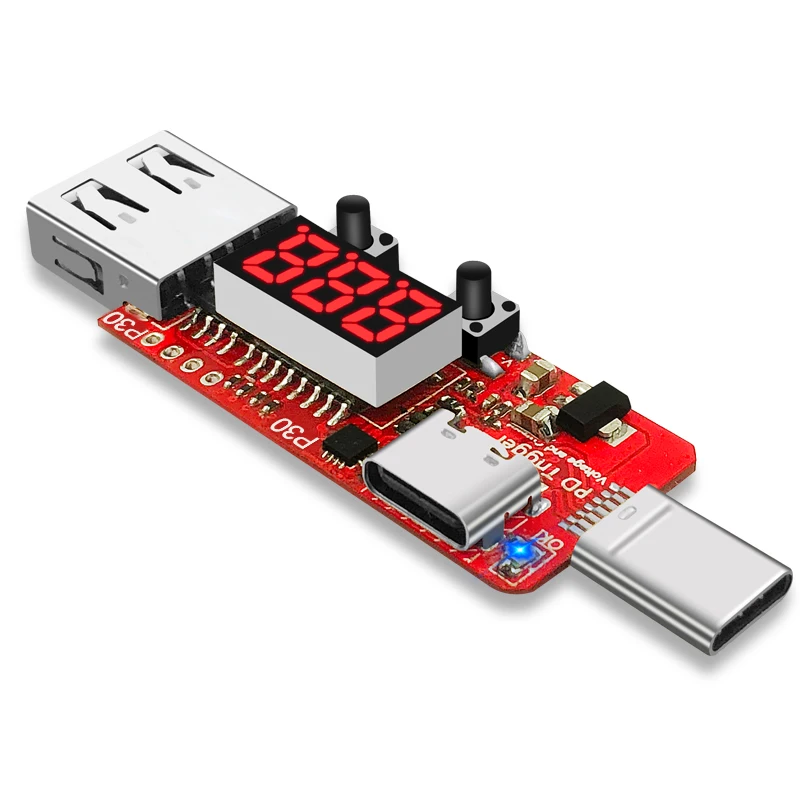

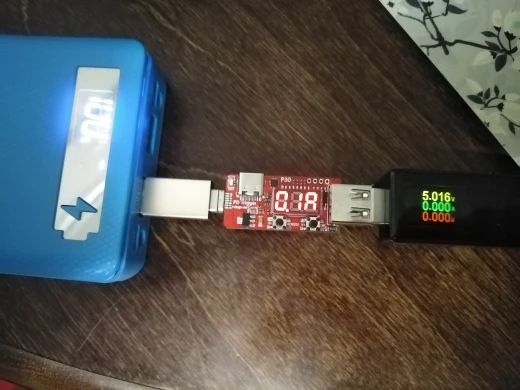

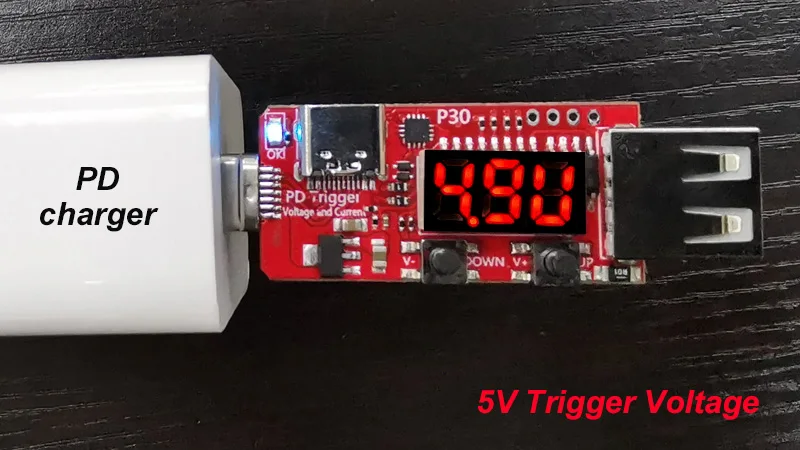

A/A1.Вход Type-C (вход USB C, зарядное устройство PD или источник питания PD)

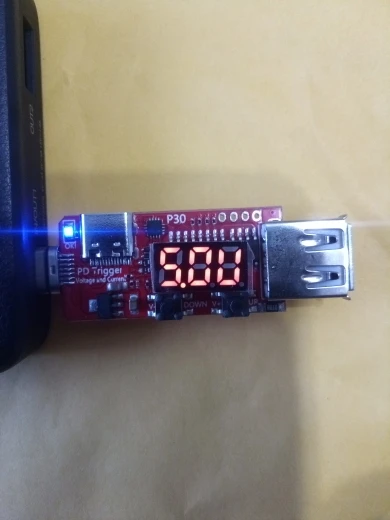

B.Хорошо! Светильник: Этот светильник включен, что указывает на то, что протокол PD передает данные успешно получены, и протокол рукопожатия успешна.

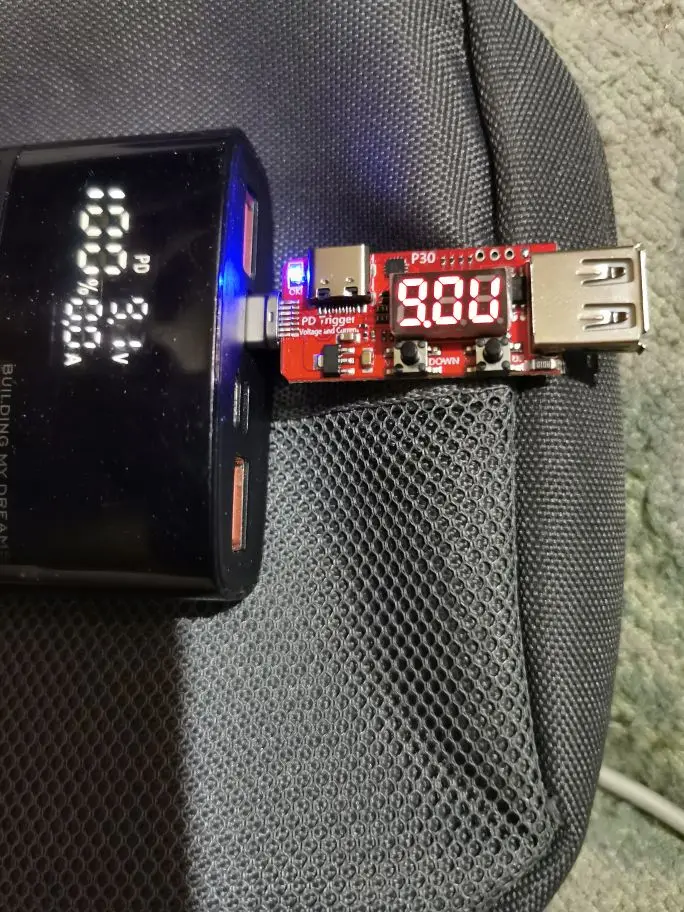

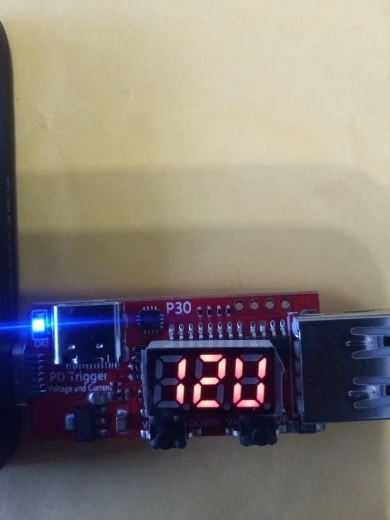

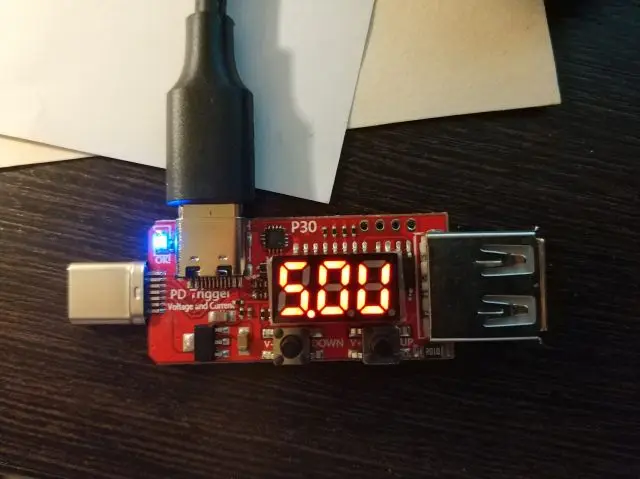

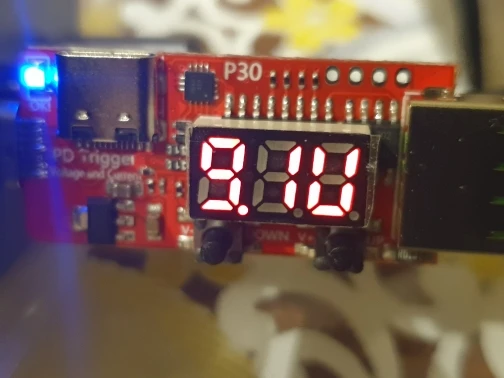

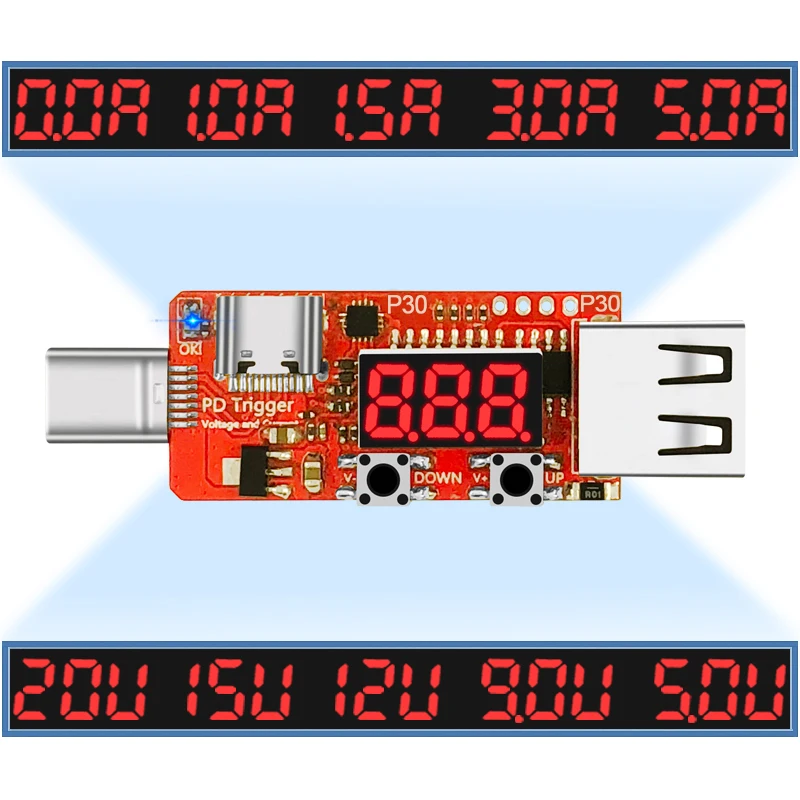

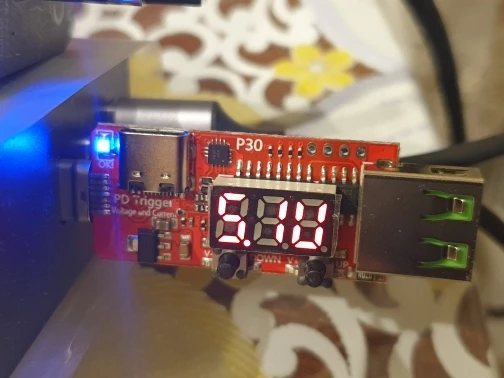

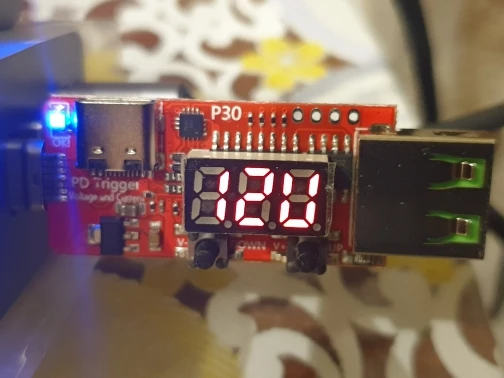

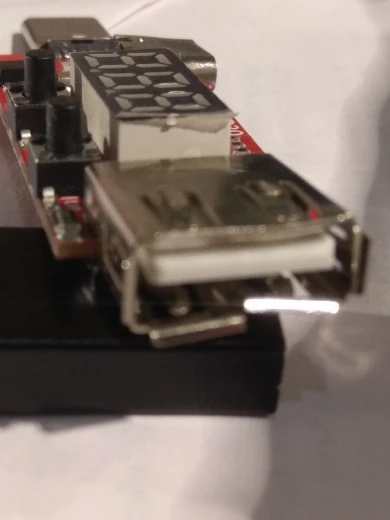

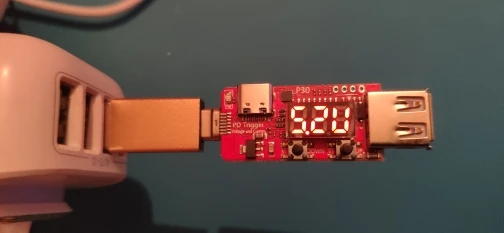

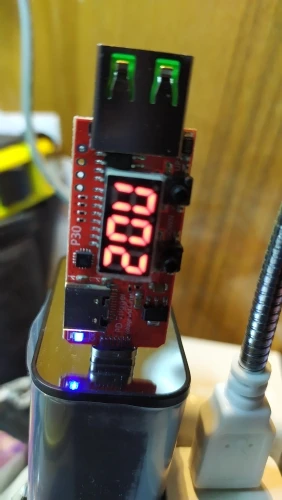

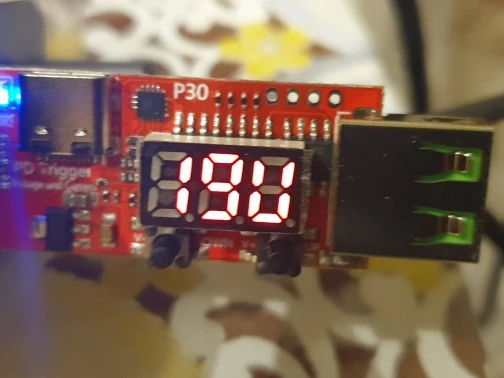

C.Цифровой дисплей трубки, когда выход не является нагрузкой, отображается только напряжение. Когда выход имеет нагрузку, напряжение и ток отображаются в свою очередь.

D.Выход USB (можно подключить к нагрузке)

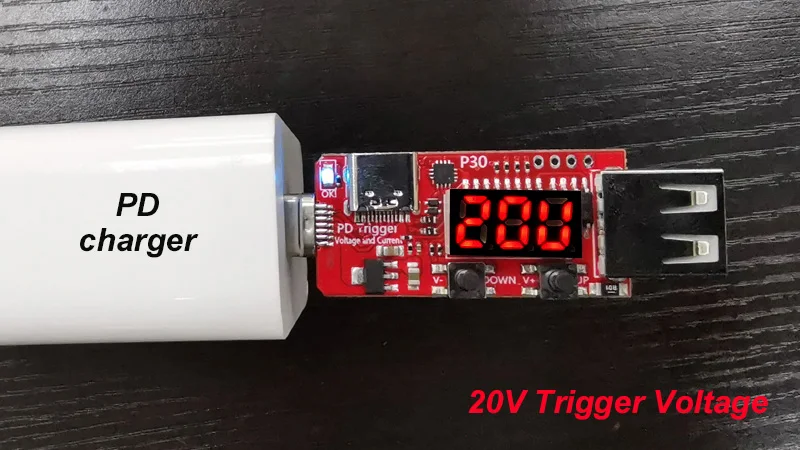

Е.Кнопка V-function, нажмите, чтобы отправить протокол понижения напряжения, дважды нажмите или нажмите, чтобы отправить протокол запуска 20V-15V-12V-9V-5V PD в свою очередь

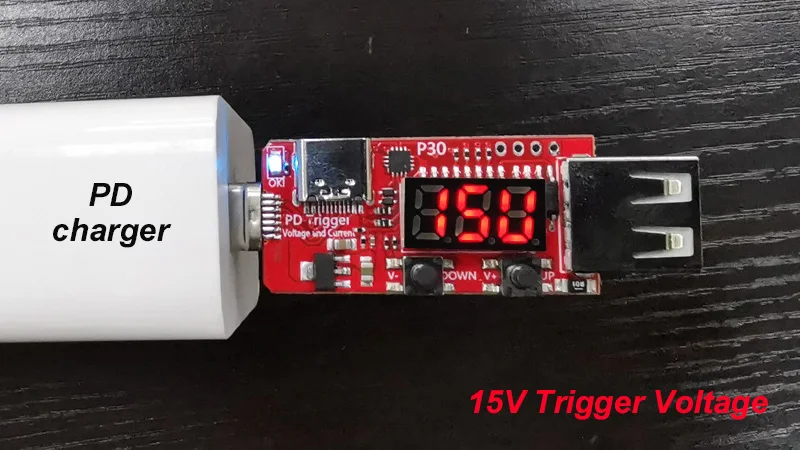

F.Нажмите, чтобы добавить напряжение в протокол, дважды щелкните или удерживайте, чтобы отправить протокол запуска 5V-9V-12V-15V-20V PD в свою очередь.

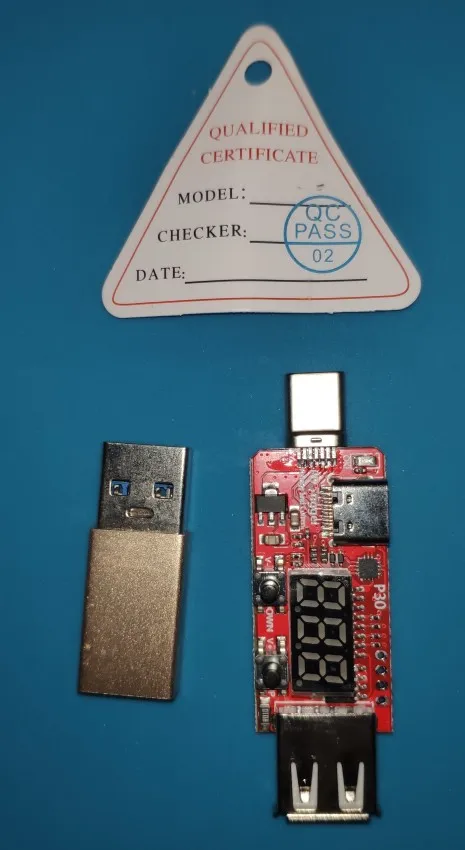

Разъем USB A для преобразования типа cЧерный+ PD3.0 триггер

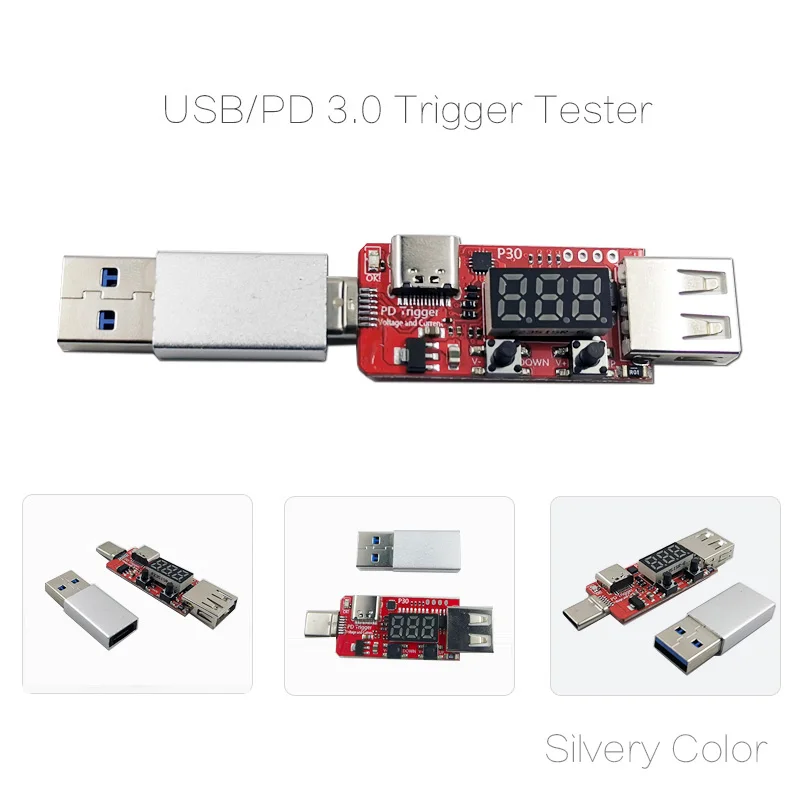

Разъем USB A для преобразования типа cСеребристый+ PD3.0 триггер

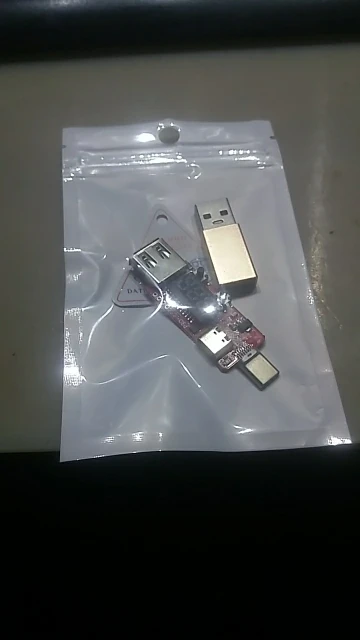

Разъем USB A для преобразования типа cЗолотой+ PD3.0 триггер

Спецификация:

-Выход usb-порта-QC 2,0 5V/9V/12V триггерное напряжение-Поддерживает ручной режим и автоматический режимРучной режим: Короткое нажатие для включения напряжения

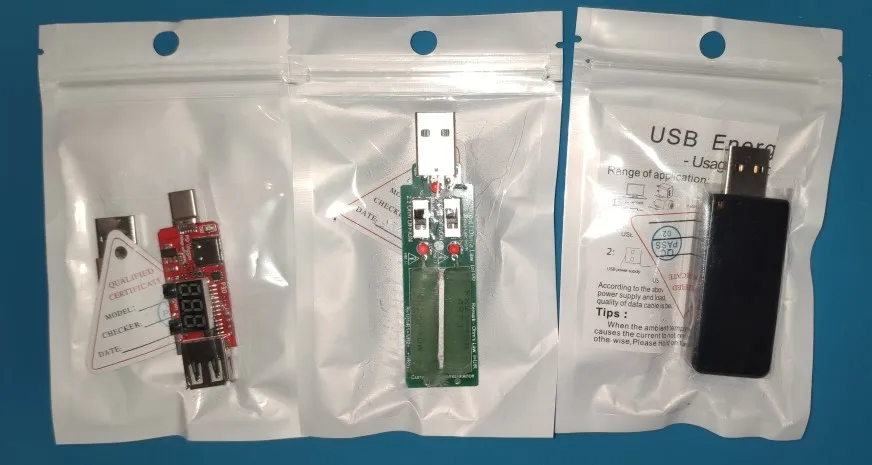

Посылка включает в себя:

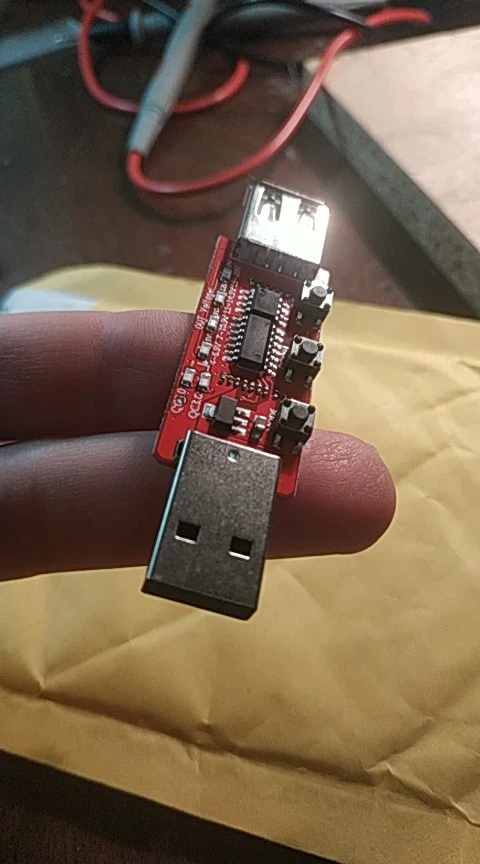

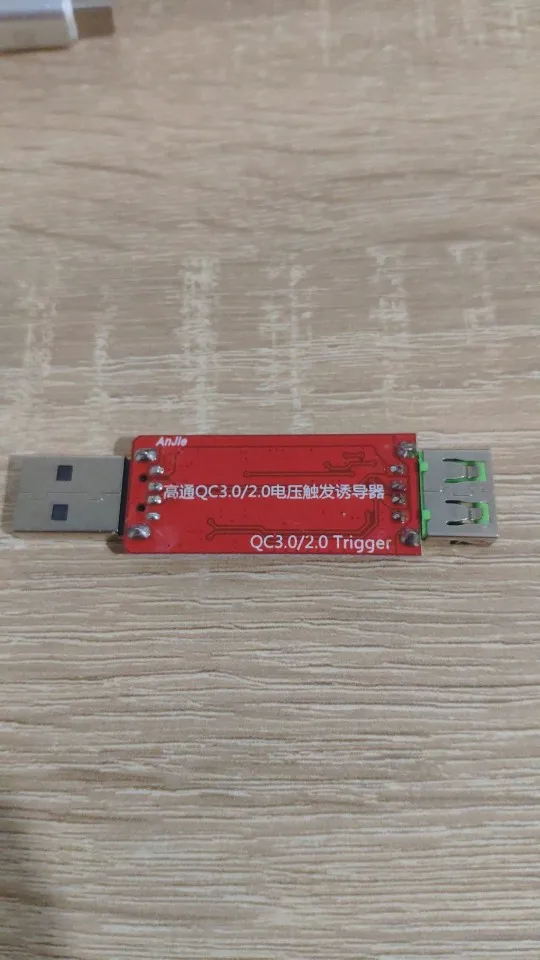

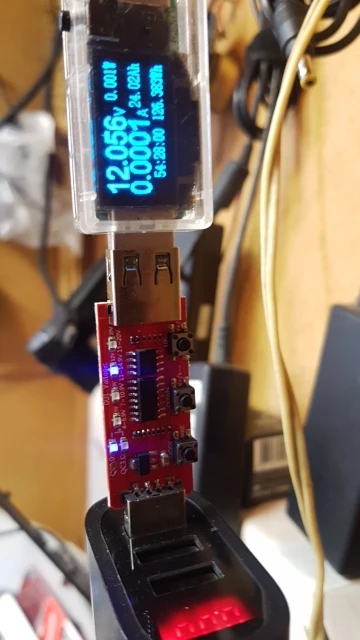

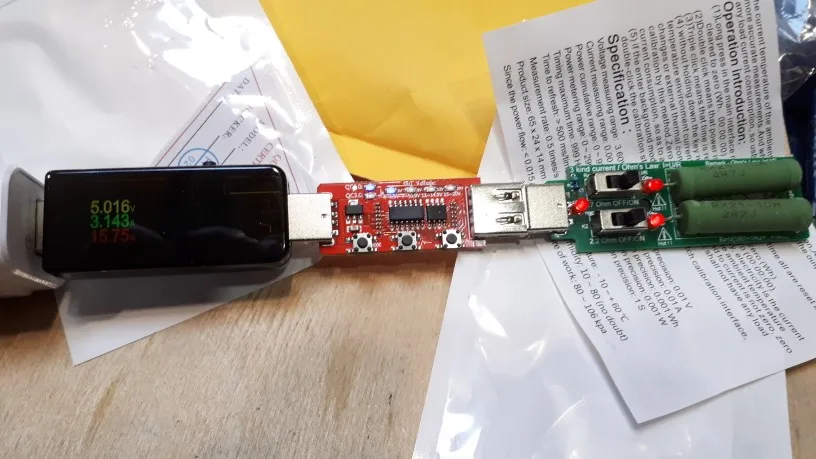

1 * QC 2,0 тестовая плата

Наша компания la test development qc3.0qc2.0 тестирует быструю зарядку, стремится к решению теста без реальных клеток и проблем со старением. Тестирование или старение больше не является трудностью для быстрых производителей зарядных устройств.

Qc2.0, с входным напряжением 3-31 в, поддержка 5 В, 9 В, 12 В, 20 В;

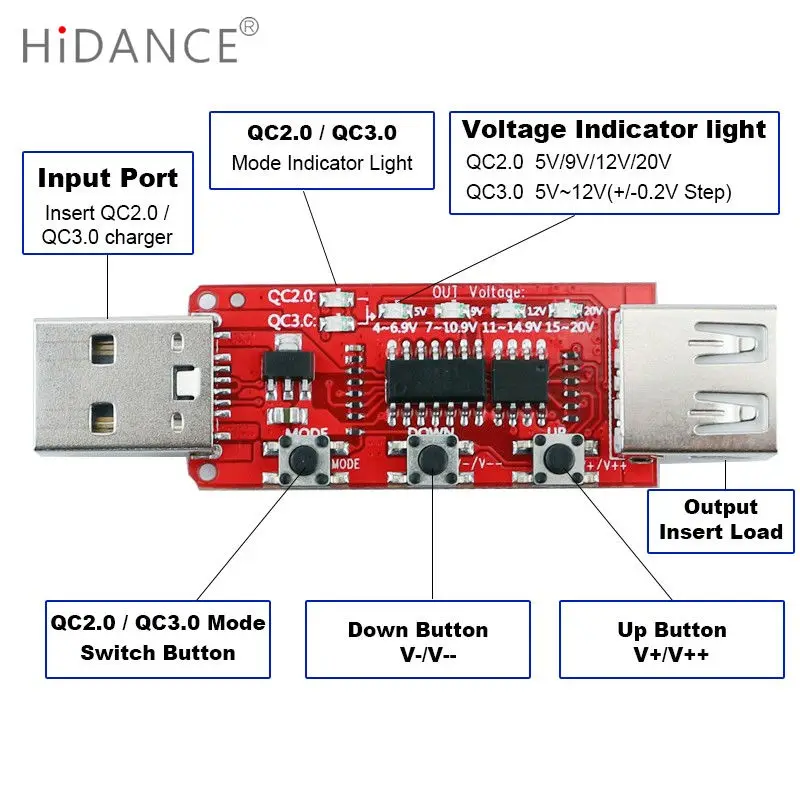

3 режима работы:

Ручной режим

Автоматический режим

Режим Qc3.0

Применение: применяется для последней быстрой зарядки внешних аккумуляторов, автомобильного зарядного устройства, адаптера питания, старения объема производства

Особенности продукта

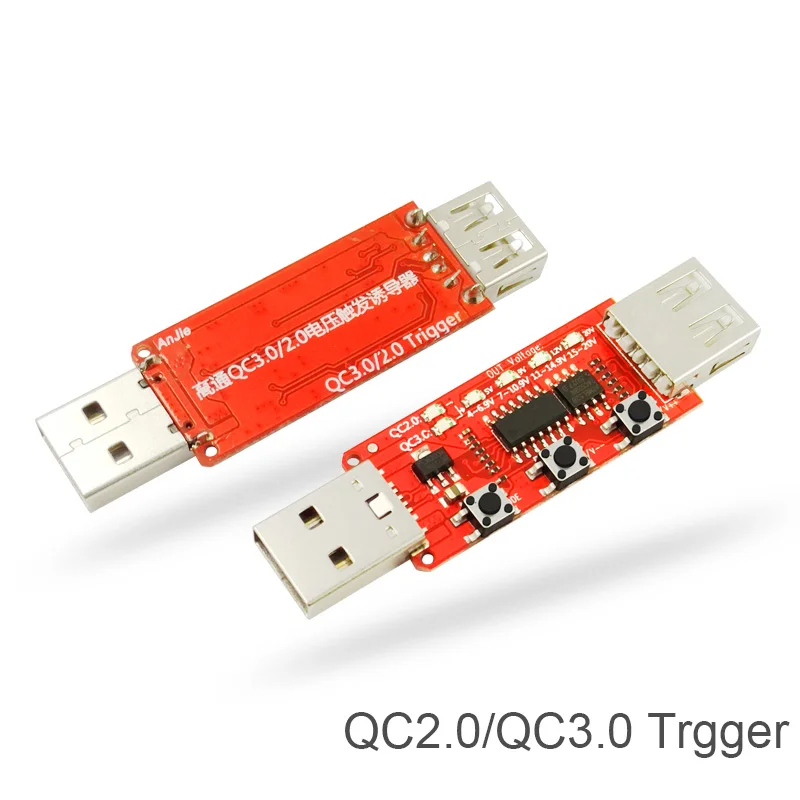

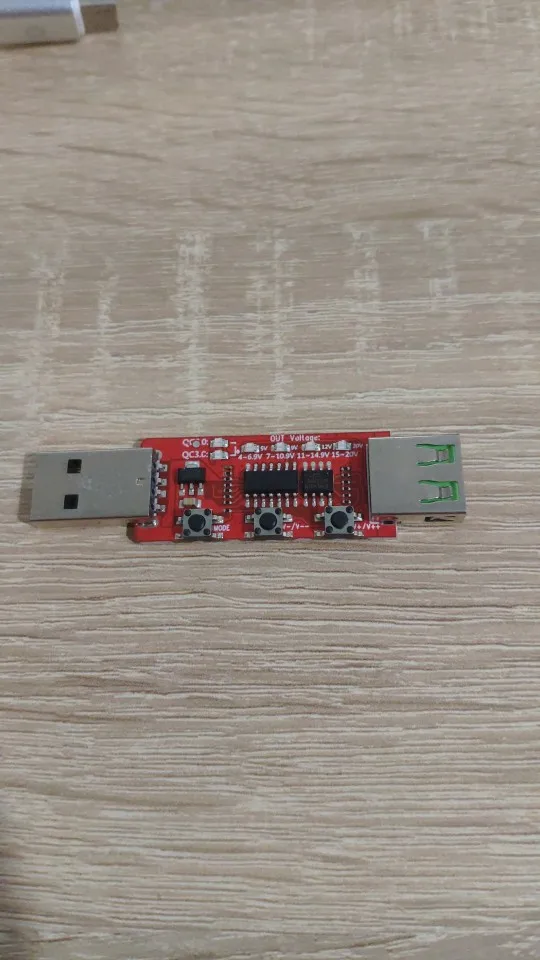

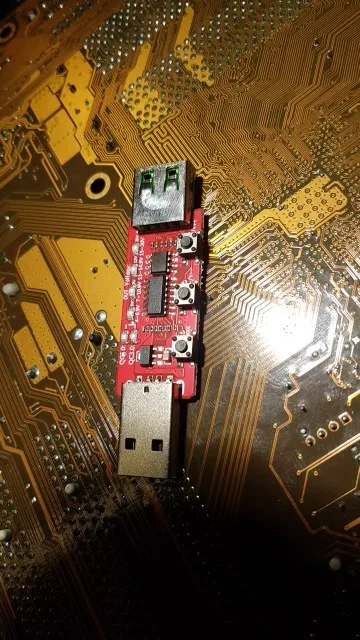

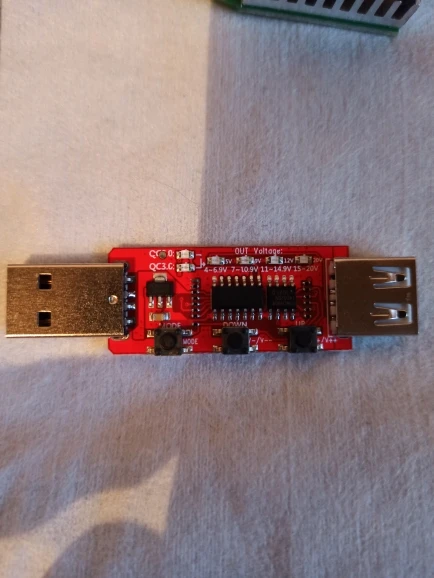

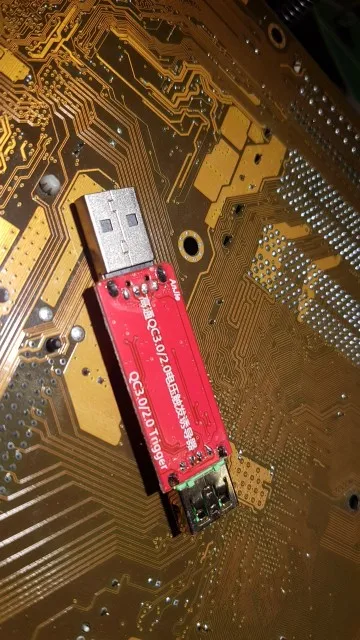

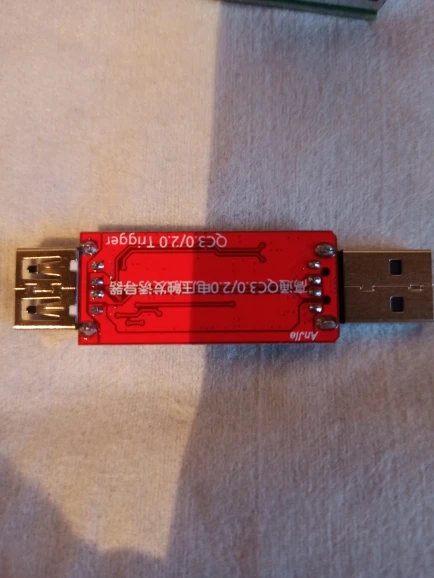

Название PCBA: JUWEI-QC3.0-V02

Площадь PCBA: 64*17*1,0 мм

Описание функции

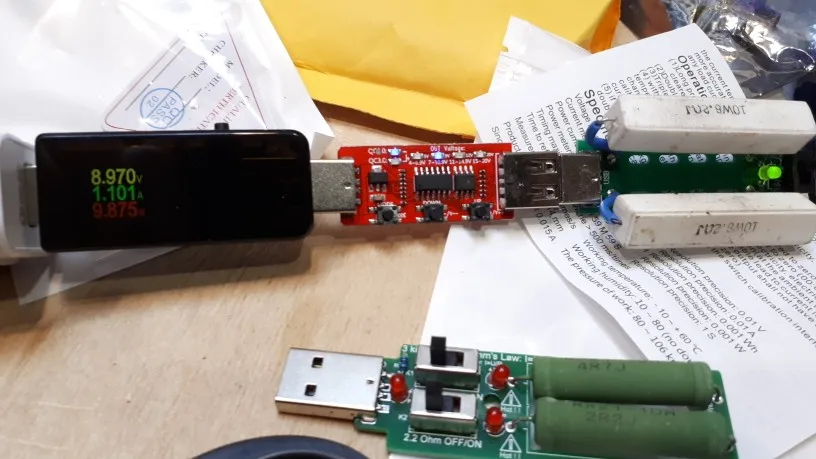

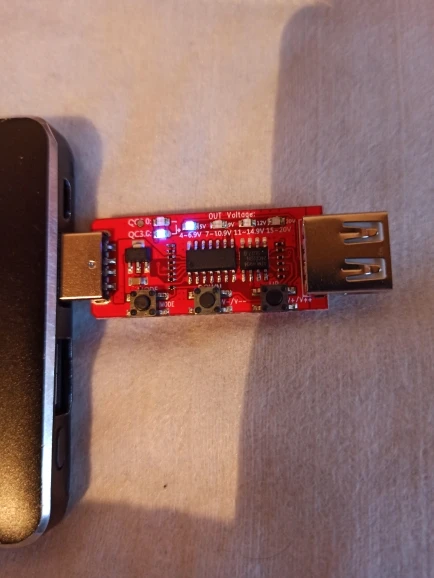

Ручной режим: когда тестовая панель подключается к продукциям, выходное напряжение по умолчанию составляет 5 В, нажмите кнопку для изменения выходного напряжения, затем соответствующий светодиодный светильник. Если этот процесс не увенчался успехом, светодиодный индикатор 5 В, 9 В, 12 В, 20 в мигался в течение 3 раз, а затем вернулся к умолчанию 5 В.

Автоматический режим: когда тестовая панель подключается к продукциям, нажмите кнопку для 3s и измените на автоматический режим, светодиодный индикатор 5 В, 9 В, 12 В, 20 в мигание в течение 3 раз, затем 5 в светильник вверх. В этом режиме каждое напряжение меняется каждые 2 с.

Режим QC3.0: нажмите кнопку и удерживайте в течение 3 секунд, QC3.0 мигает 3 раза, в этом состоянии IC автоматически сопоставляется с нагрузкой как оптимальный статус питания, товар появится в наличии следующие файл на 0,2 V. Эта функция требует производства и загрузки оба имеют протокол qc3.0.

Характеристики:

1.PCBA использует Интеллектуальное обнаружение для обнаружения протокола QCOM QC2.0-QC3.0, чтобы выбрать выходное напряжение;

2. Полностью совместим со всеми QCOM QC2.0-QC3.0 зарядки и QCOM QC2.0-QC3.0 внешний аккумулятор на рынке;

3. С помощью кнопки Выберите правильное выходное напряжение, относительно светодиодный индикатор вверх;

4. Не опускайте линию, и данные измерений являются точными;

5. Используется для производства: дает вашим продуктам тестовые данные более убедительными, убедитесь, что есть 100% высокое качество продукции.

6. Используется для продажи: удобство, скорость, светильник, красота, щедрый

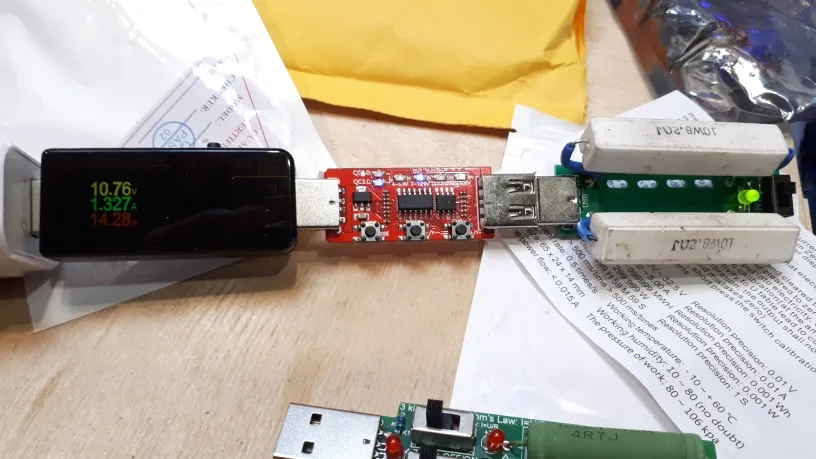

7. Профессиональная, внимательная, защитная, автоматическая проверка партии продукции и идеальное подключение к электронной нагрузке.
