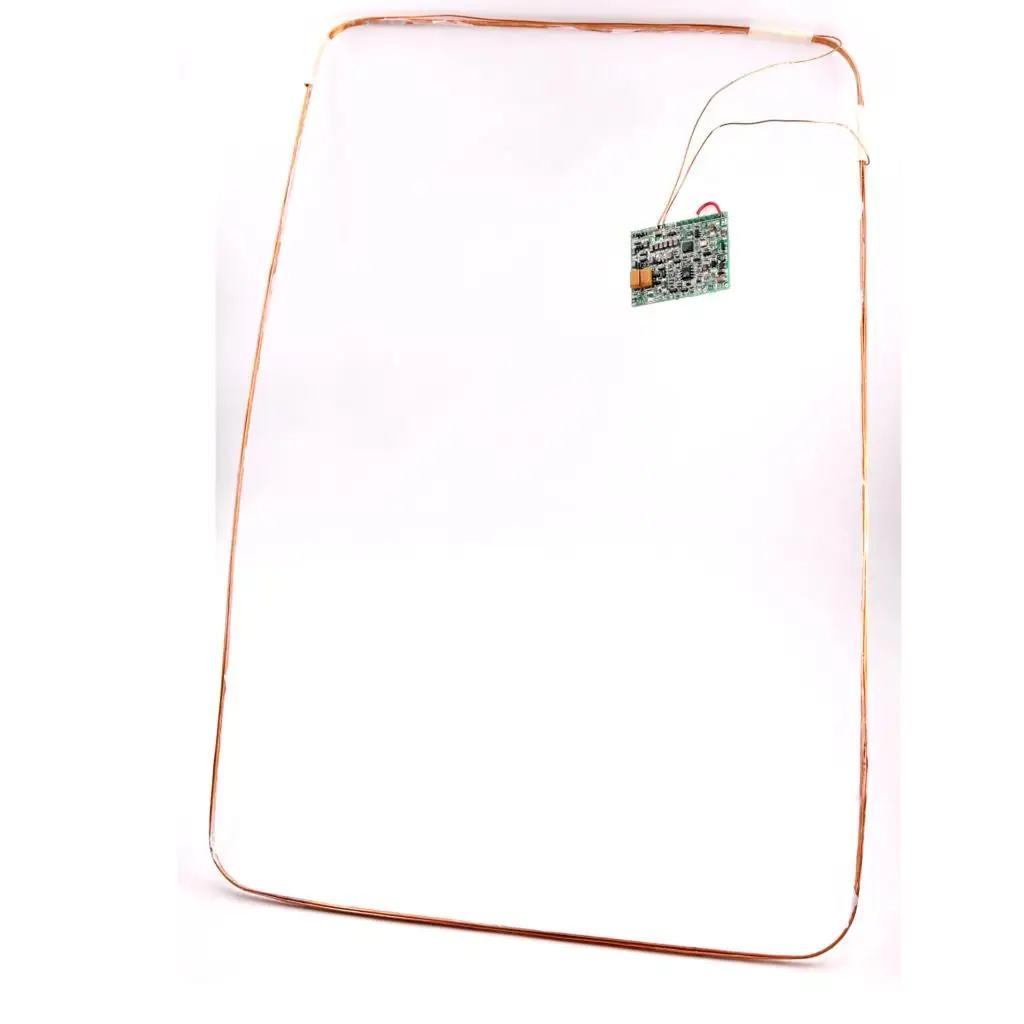

Устройство для считывания этикеток на большие расстояния, AGV 134,2 кГц, ISO1178485, с антенной 240x380 мм, 3,3 В, 5 В

Примечание: не поддерживает HDXЧастота: 134,2 кГцПоддержка: ISO11784/5Протокол: ISO11784/ISO11785, FDX-B/EMID (полнодуплексная связь)Чтение чипа карты: EM4305,EM4100 TK4100 и совместимые чипыСкорость чтения: 2 м/с-3 м/сРабочее напряжение: 5 ВИнтерфейс связи: UARTСкорость передачи данных: 9600bpsРазмер: 43,43 мм * 34,65 мм * 2 ммРабочая температура: - 40 ° ~ + 85 °Влажность окружающей среды: 5% ~ 95%Индуктивность антенны: 100uhСкорость считывания: 30 мсРабочий ток <200 ма (5 в)

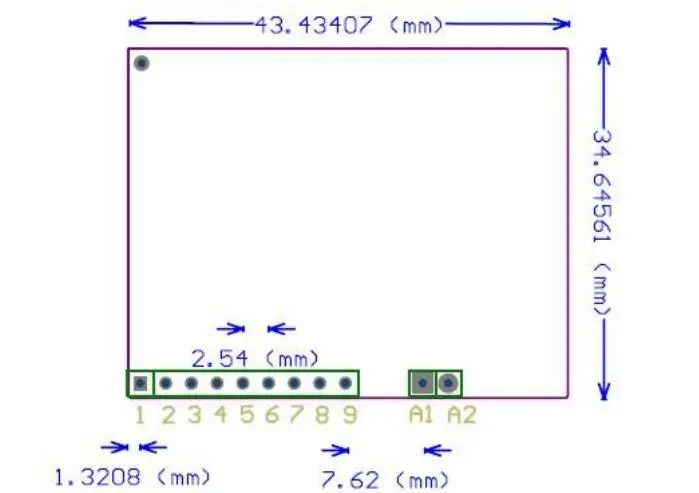

Определение типа

1     VCC

3,3 ~ 5,5 V

2     GND

GND

3     CK

Защищены

4     CD-плеер

Защищены

5     PWER

«Высокий уровень», рабочий модуль, «низкий уровень», режим сна

6      TX

Последовательный ттл-3,3 V уровень вывода данных

7      RX

Последовательный ттл-3,3 V уровень ввода данных

8      Прерывание

Прерывания Выход,Прочтите выход карты 50 мс, высокий уровень

9      Светодиодный

Светодиодный штифт для чтения, низкий уровень выхода с картой

A1

Подключите антенну

A2

Подключите антенну

Справочная таблица расстояния чтения (блок питания 3 * AA батареи)

Следующие расстояния указаны только для справочных целей.

                 Антенна Размеры

Rfid-метка/размер карты

Круглая антенна диаметром 65 мм

Круглая антенна диаметром 130 мм

Антенна 240x380 мм

2x12 мм этикетка для инъекций

На высоком каблуке 12 см

20 см

25 см

Стеклянная этикетка на трубке, 4x22 мм

Высота каблука 16 см

28 см

34 см

Монетная карта диаметром 25 мм

Высота каблука 16 см

26 см

36 см

Стандартная ушная бирка диаметром 30 мм

24 см

38 см

50 см
