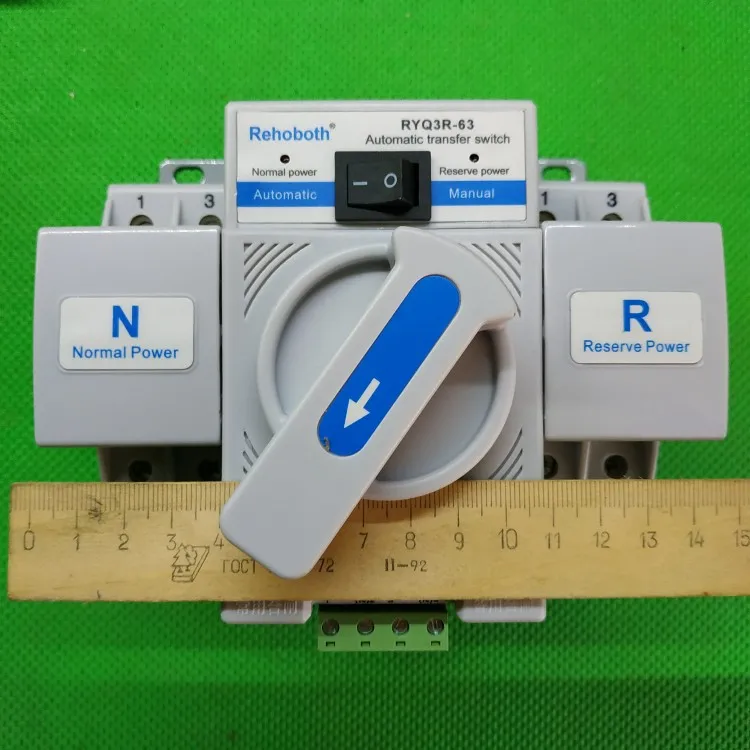

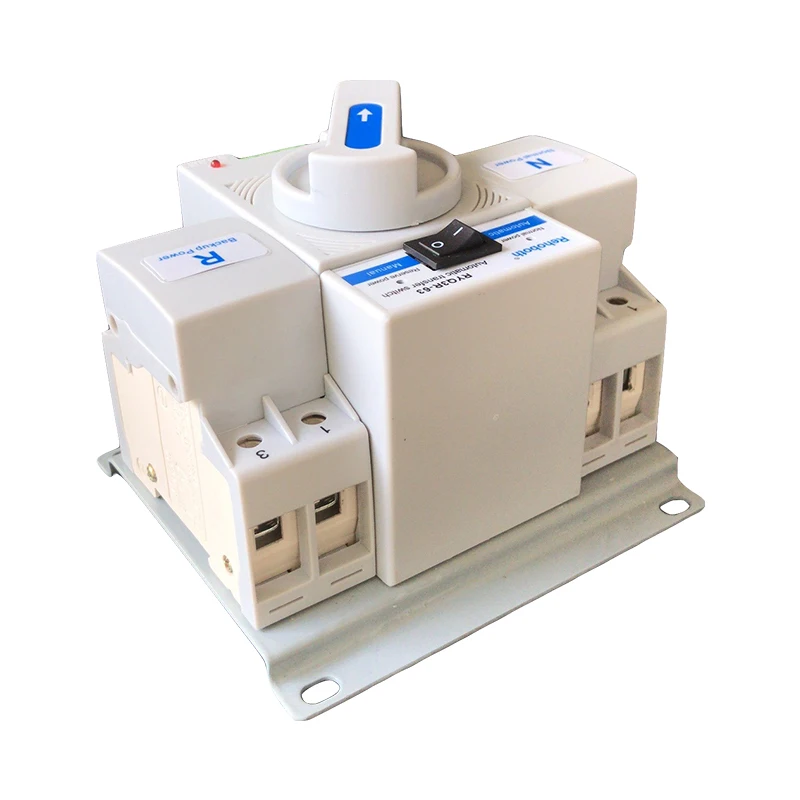

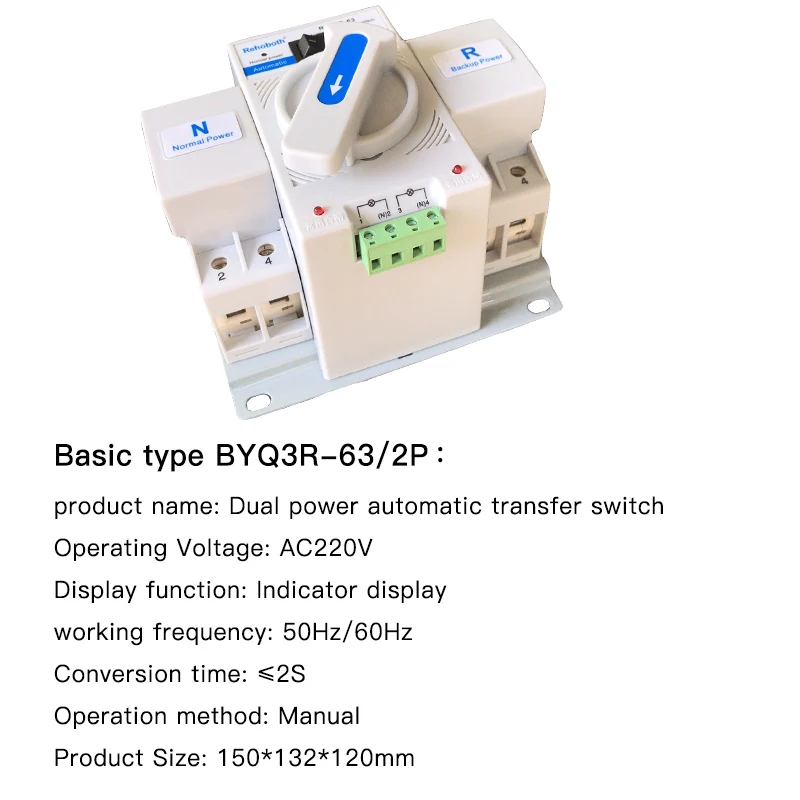

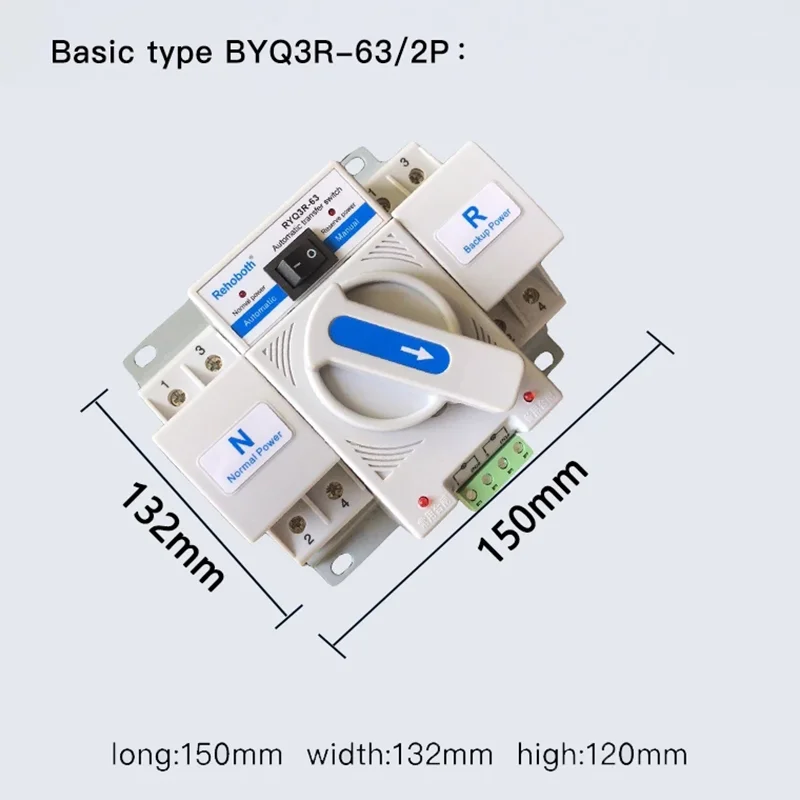

Автоматический переключатель 2P 63A AC200-240V ATS с двойной мощностью, автоматический переключатель, переключатель, автоматический переключатель типа MCCB

Номинальное: напряжение AC200V-240V 50/60 Гц

Примечание: питание будет прерываться при переключении.

Время переключения <4S

Максимальный ток: 63А.

1. Двойной автоматический переключатель питания может автоматически переключаться на обычную или резервную мощность. Обратите внимание, что переключатель не может включать или выключать генератор. Сначала переключатель нормальной мощности. При нормальном включении переключатель переключится на нормальное. Если Обычное отключение питания и резервное включение, переключатель переключится на резервное питание.

2. Провод

Нажмите кнопку для автоматического переключения, переключатель автоматически переключится на нормальную мощность или резервную мощность.

Нажмите кнопку «вручную», затем направление переключится вручную.

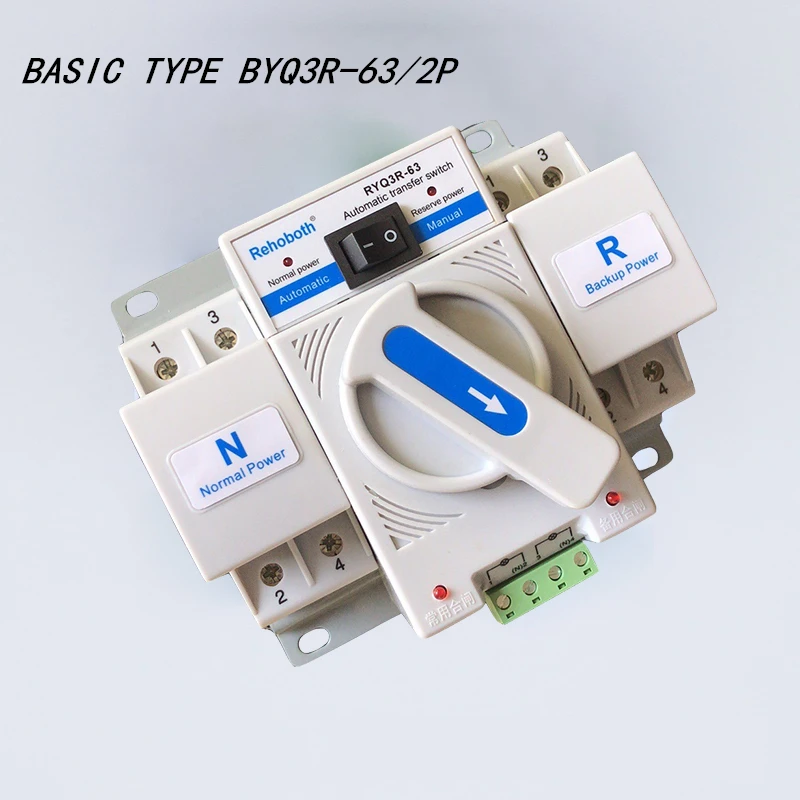

1. Применение BYQ3R-устройство автоматической передачи терминального типа. Подходит для 3-х фазных 4-проводных (или 1-фазных) двойных электросетей с переменным током 400 Гц, номинальным напряжением 230 в/в и номинальным током до А. Когда одна мощность идет не так (проверяйте только Нормальное напряжение фазы А и резервное напряжение фазы А, проверяйте только потерю напряжения или фазу потери), автоматическое подключение одного или нескольких цепей нагрузки от одного источника питания к другому источнику питания для обеспечения нормального питания цепей нагрузки.

Автоматический переключатель передачи соответствует IEC60947-6-1 и GB/T14048.11

2. Нормальные условия эксплуатации и установки:

Условия окружающей среды:-5 ~ + 40 ° C

Площадка установки не более 2000 метров над уровнем моря.

Уровень загрязнения: класс 3

Категория установки: 3

Вертикальная или Горизонтальная установка

4. Основные параметры

Номинальный ток Ie A 6,10,16,20,25,32,40 50, 63 Класс электроприборов CB Категория использования AC ~ 33B Ток отключения 5 ~ 10 дюймов (тип C), 10 ~ 15 дюймов (тип D), Номинальное напряжение Ue 220 В (2P),380 В (3P или 4P) Номинальная частота 50/60 Гц Номинальная способность к короткому замыканию Icm (пиковая) 9,18 ка 6,615ка Номинальная способность к разрыву короткого замыкания МСК (эффективное значение) 6КА 4,5 ка

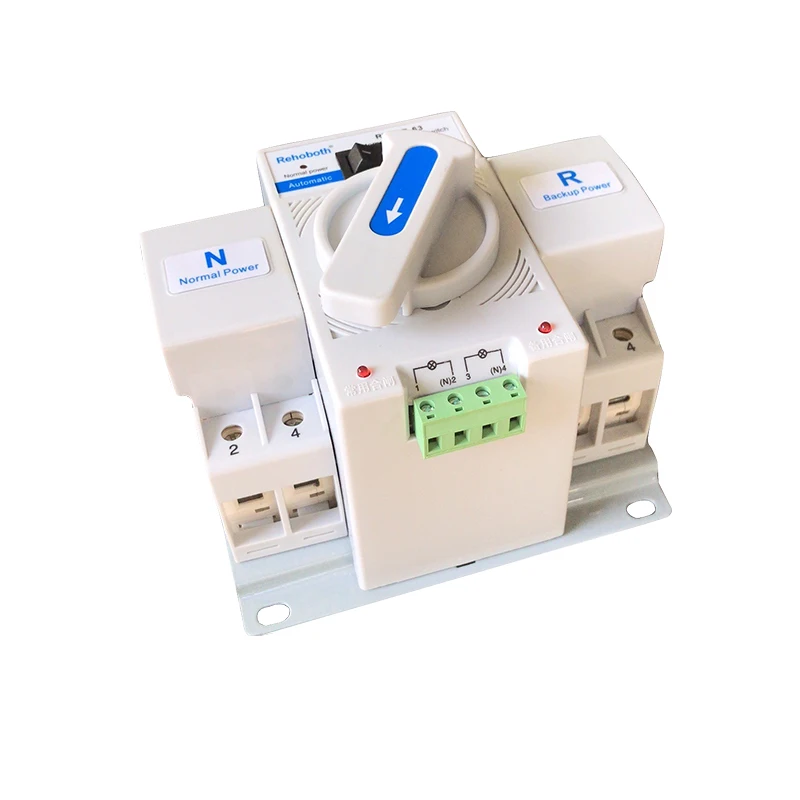

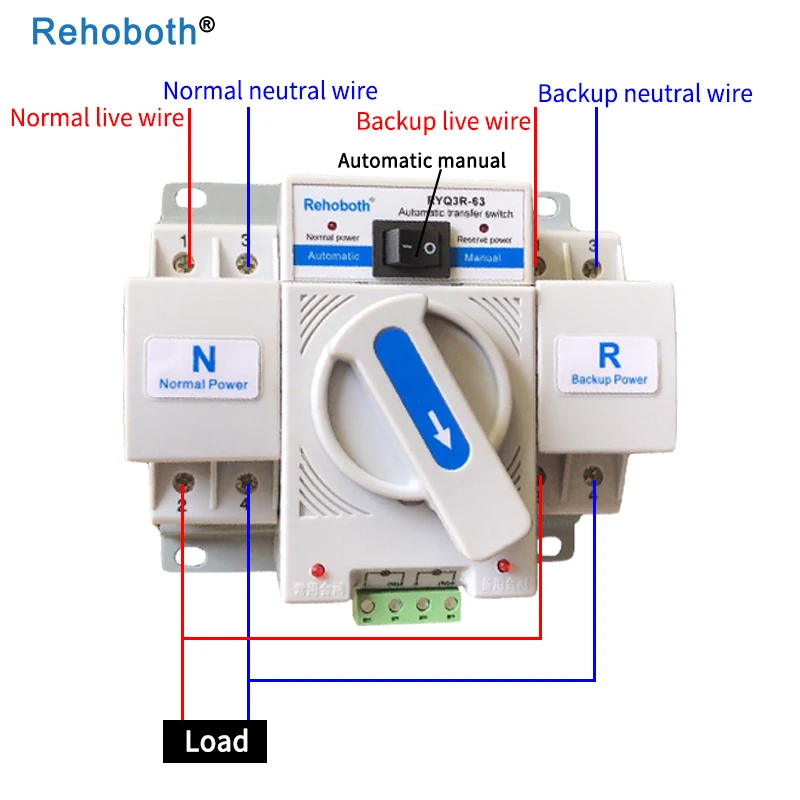

6. Схема подключения клеммы

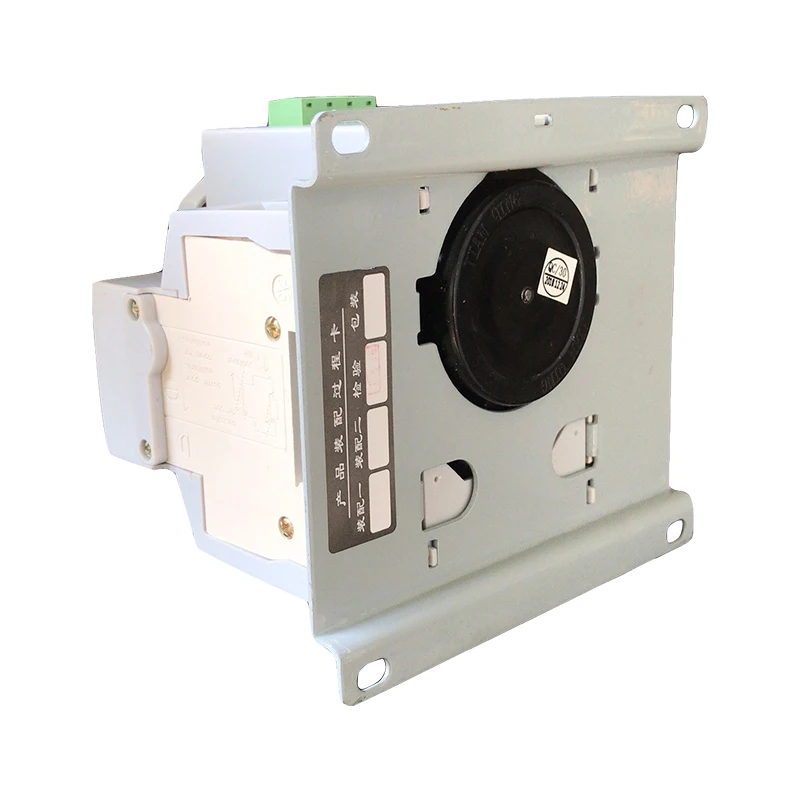

7. Установка и проводка
