Макетная плата OPEN-SMART DIY ATmega328P R3, синий драйвер CH340 светодиодный набор деталей для пайки, светодиодная кнопка, совместимая с Arduino
415,10₽
В наличии!
OPEN-SMART Official Store - Надежность 97.75%
Более 3863 подписчиков, дата открытия магазина 07.04.2014
- Положительные оценки: 99% (1315)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 07.03.2023
Модуль макетной платы OPEN-SMART Blue ATmega328P, драйвер CH340 со ...
4 Отзывов
29 Заказов
606,82₽

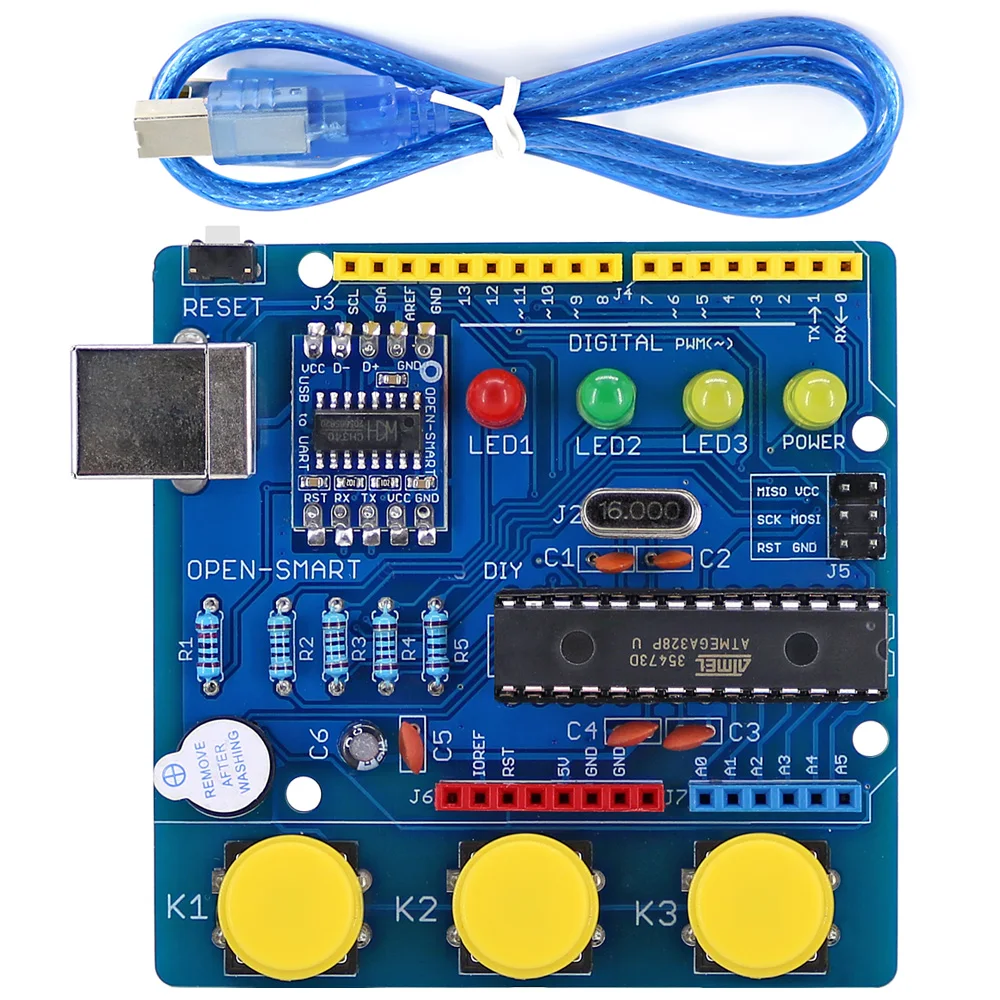

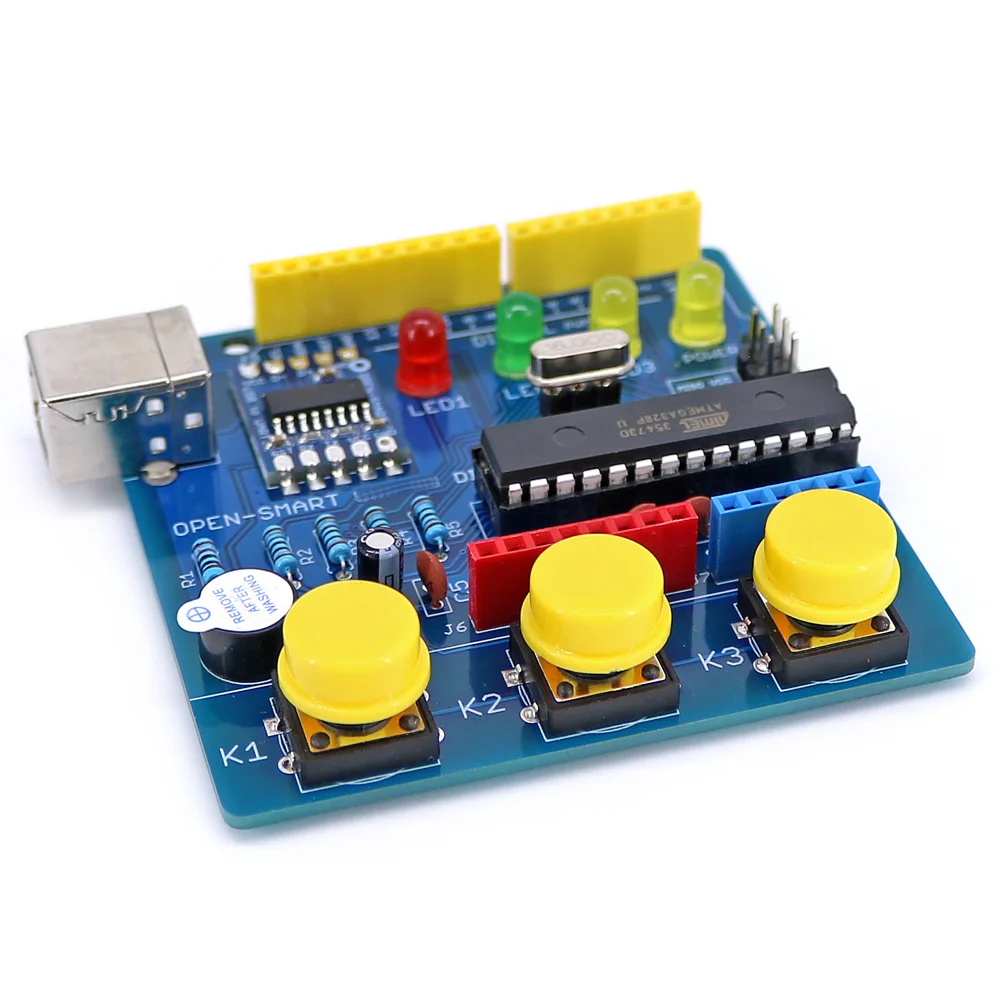

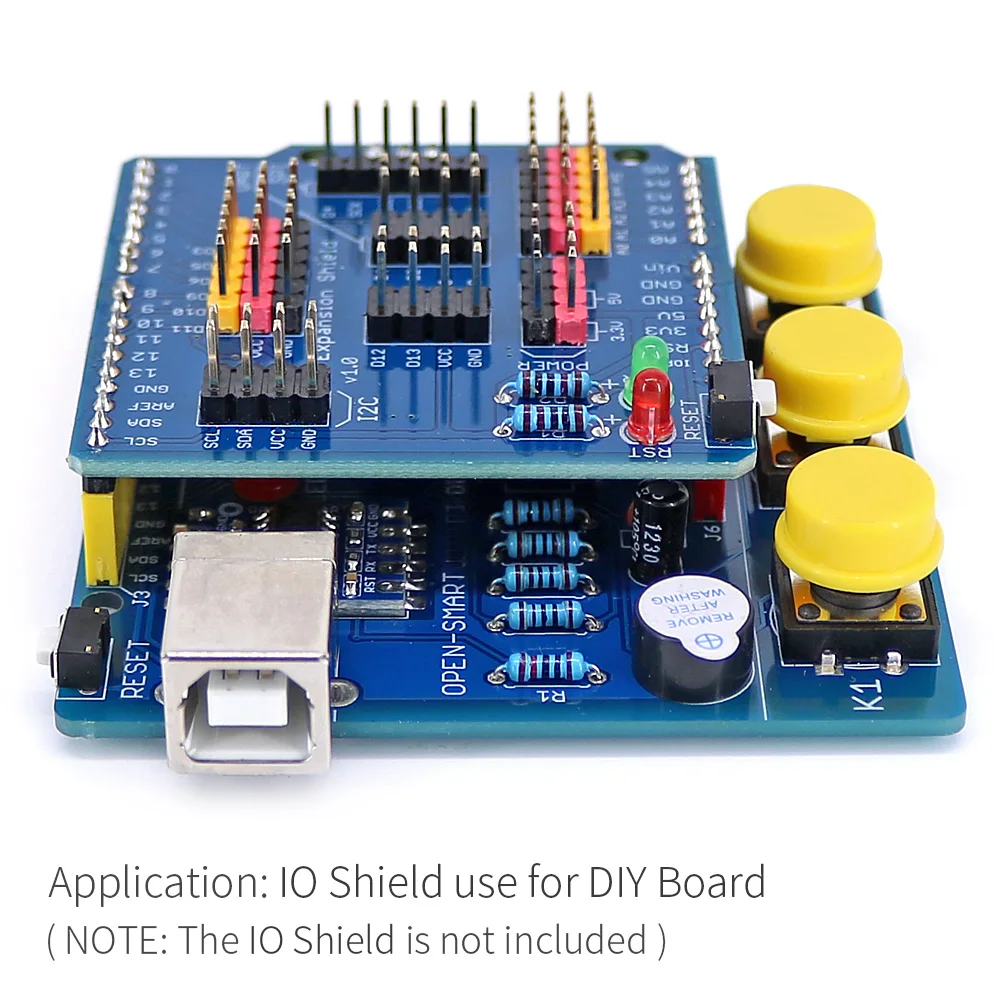

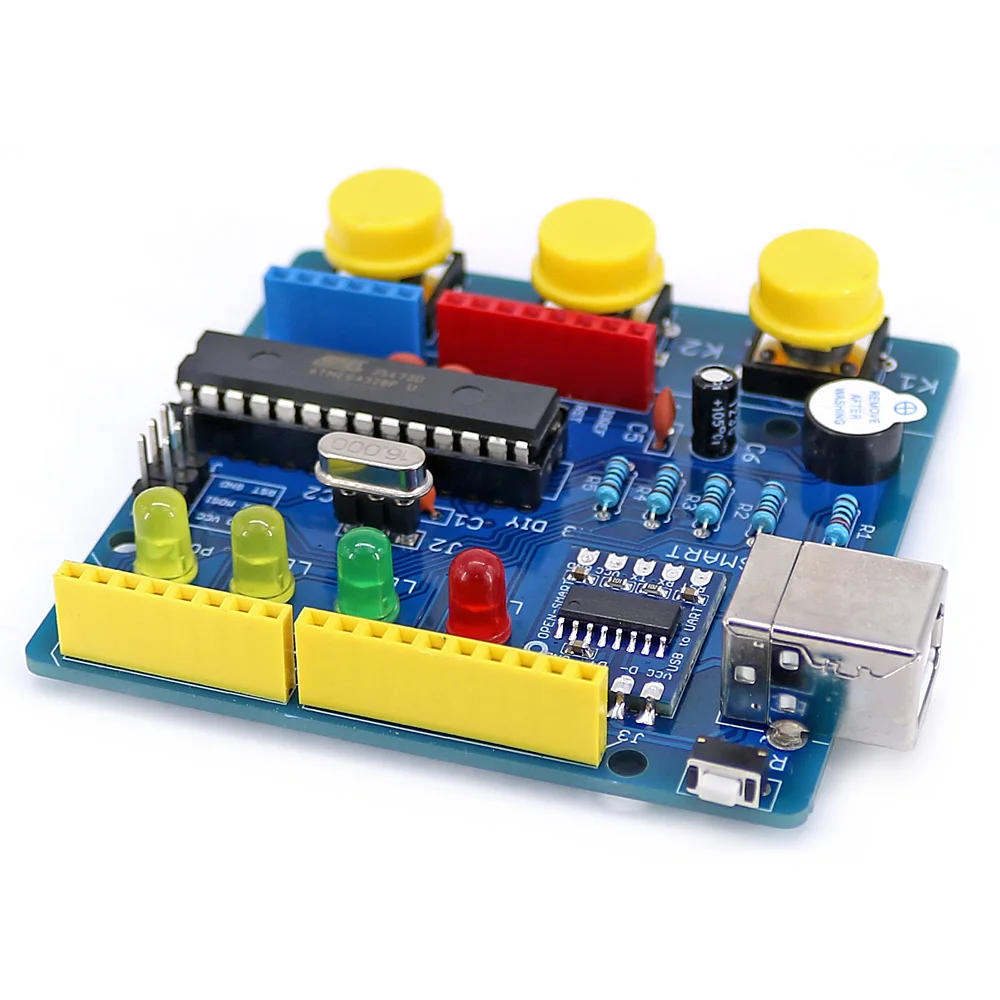

ОсобенностиПримечание: Этот комплект будет отправлен как детали, Пожалуйста, знайтеЭто высококачественный набор деталей для пайки платы для Arduino.Макетная плата на базе ATMEGA328P.Он отлично подходит для начинающих, студентов, учебных заведений.Дополнительные функции:-В комплекте ATmega328P-PU прожжено для загрузчика R3;-В комплекте CH340 USB к UART модуль, который вы можете загрузить код непосредственно после установки CH340 драйвера для вашего ПК, совместим с win7, win8, linux, MAC OS;-В комплекте красочная брошь со щитом заголовков, совместимых для Arduino;-В комплекте 3 программируемых светодиода, которые подключаются к D13 / D8 / D7;-В комплекте 3 кнопки, которые соединяются с D4 / D3 / D2;-В комплекте 1 зуммер, которые подключаются к D6;-В комплекте 28PIN-DIP сокет, чтобы вы могли заменить чип ATmega328P-PU;-В комплекте 49S Кристалл Разъем осциллятора, поэтому вы можете легко заменить его;-Программа, расширительные щиты, среда разработки IDE совместима.-Микроконтроллеры: ATmega328P-PU-Рабочее напряжение: 5 В-Логическое напряжение интерфейса ввода-вывода: 5 В-Рабочий ток: 500мА (макс.)-Цифровые контакты ввода-вывода: 14 (из них 6 могут обеспечить ШИМ-выход)-Аналоговые входные контакты: 6-Тактовая частота: 16 МГц-Встроенный индикатор питания.-Интерфейс горения загрузчика: ICSPПайка в порядке, указанном в следующей таблице:
Затем вы можете подключить HC-49SКварцевый генератор 16 МГцНа 3pin заголовок штифта круглого отверстия.А затем можно подключитьATmega328P-PUНа 28PIN-DIP гнездо, пожалуйста, обратите внимание наНаправлениеИ будьте осторожныНе сгибать штифты.После выполнения всех предыдущих действий вы можете использовать его как для платы R3, потому что ATmega328P-PU былСгорел для загрузчика R3.
Затем вы можете подключить HC-49SКварцевый генератор 16 МГцНа 3pin заголовок штифта круглого отверстия.А затем можно подключитьATmega328P-PUНа 28PIN-DIP гнездо, пожалуйста, обратите внимание наНаправлениеИ будьте осторожныНе сгибать штифты.После выполнения всех предыдущих действий вы можете использовать его как для платы R3, потому что ATmega328P-PU былСгорел для загрузчика R3.Фотографии

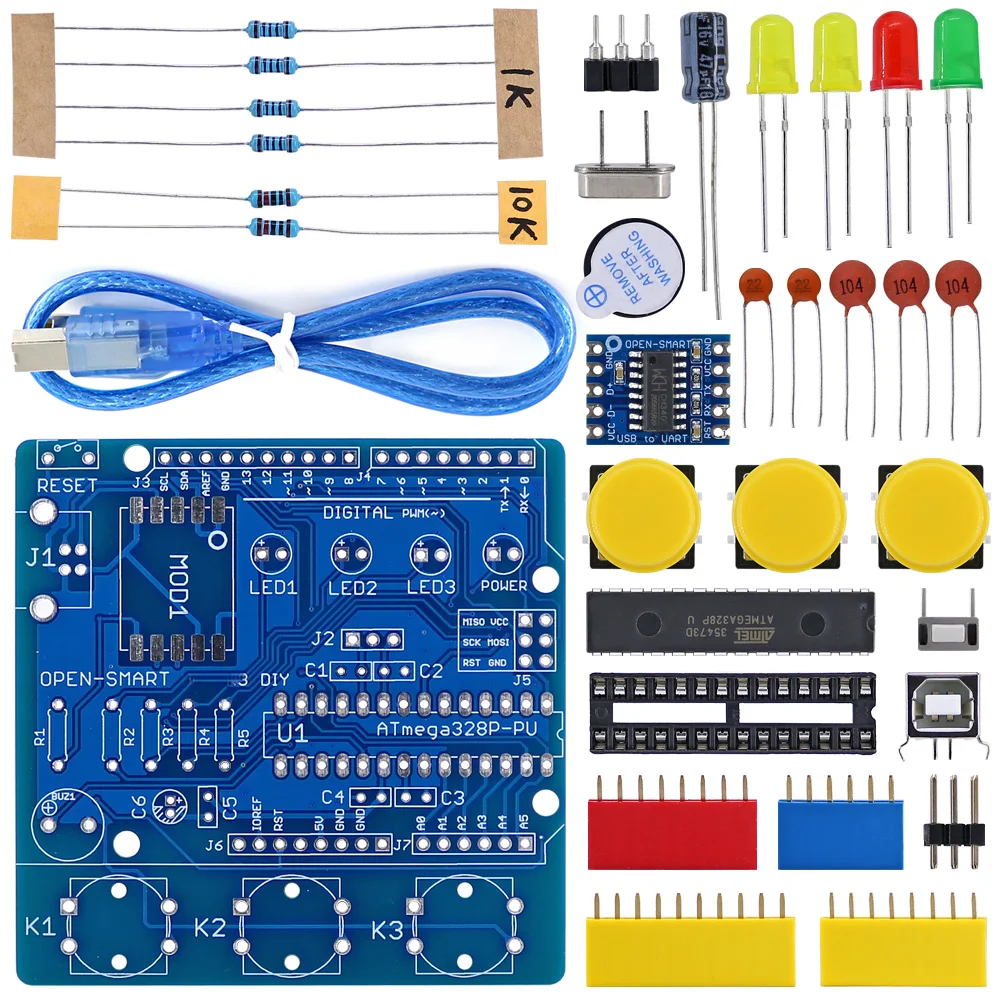

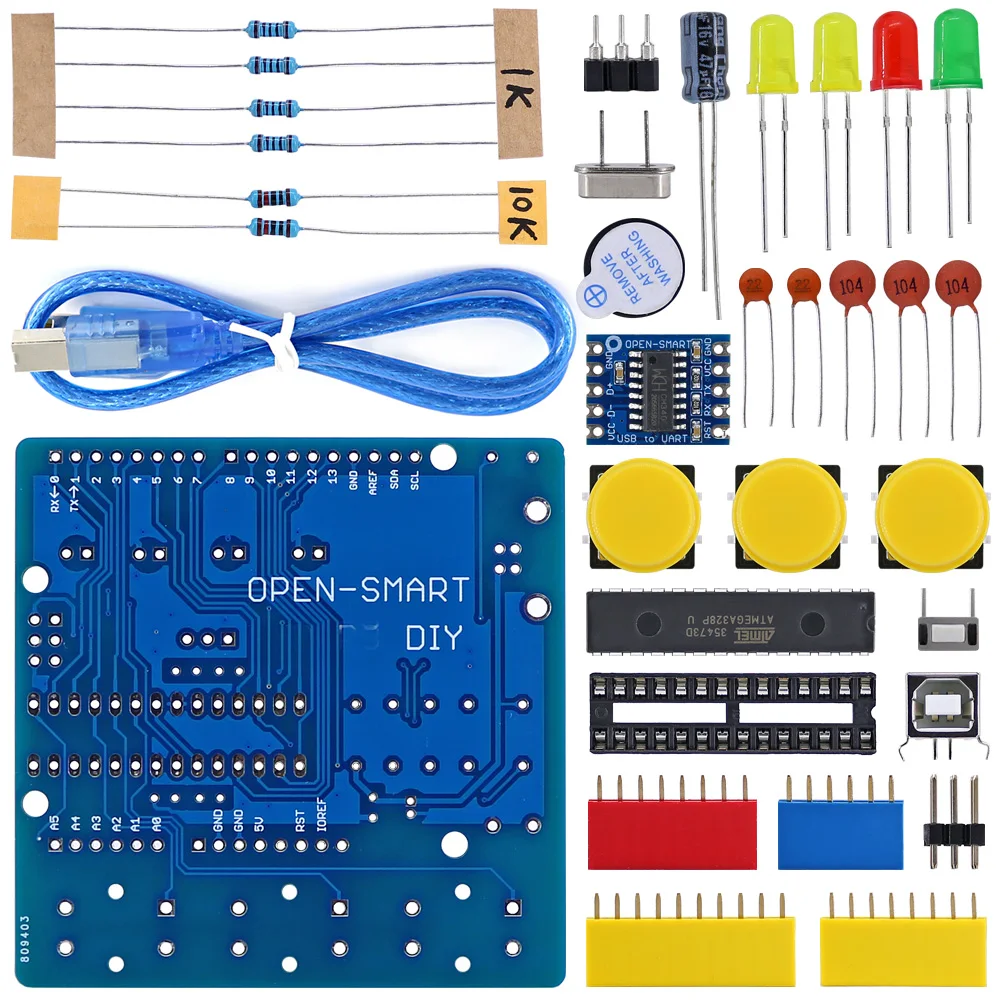

Список деталей(Схемы и программы можно отправить, пожалуйста, свяжитесь с нами)Металлопленочный резистор 4x1 кОмМеталлопленочный резистор 2x10 кОм1 x модуль USB в UART1 x 2-контактная кнопкаКерамический конденсатор 2x22 ПФКерамический конденсатор 3x100 нФ1 x 3-контактный круглый разъем1 x 28PIN-DIP разъем1 зуммер1 х Алюминиевый электролитический конденсатор 47 мкФ1x5 мм красный светодиодный1x5 мм зеленый светодиодныйЖелтый светодиодный 2x5 мм1 x 10-контактный желтый гнездовой разъем1 x 8-контактный желтый гнездовой разъемШтыревой разъем 2X3P 1 шт.1 x 6-контактный синий гнездовой разъем1 x 8-контактный красный гнездовой разъем1 x USB-разъемКнопка 3x4pin1 x ATmega328P-PU1 x HC-49S 16 МГц кварцевый генератор1 печатная плата DIY1 x USB-кабель (50 см)Отзывы покупателей
