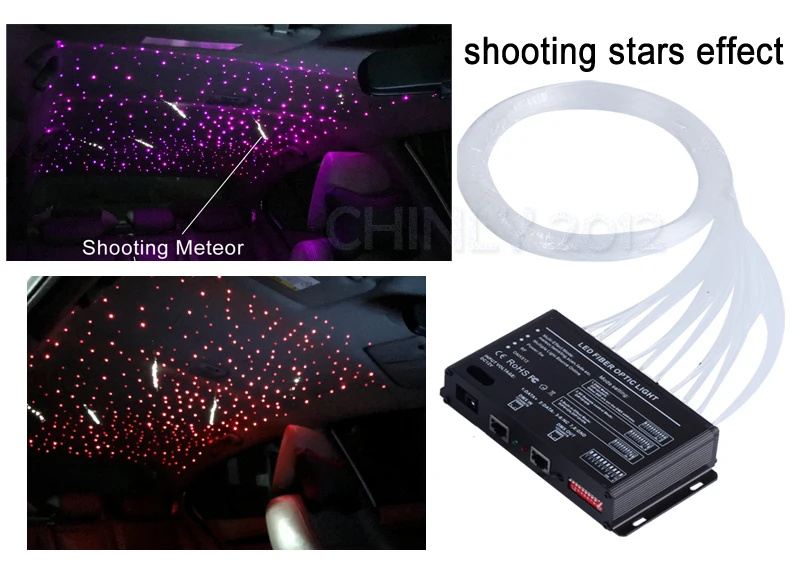

Световой привод с эффектом метеорита, 5 Вт, двигатель со съемкой звезд, Радиочастотный пульт дистанционного управления, ПММА, волоконно-оптический кабель, светодиодный светильник льник для декоративного проекта

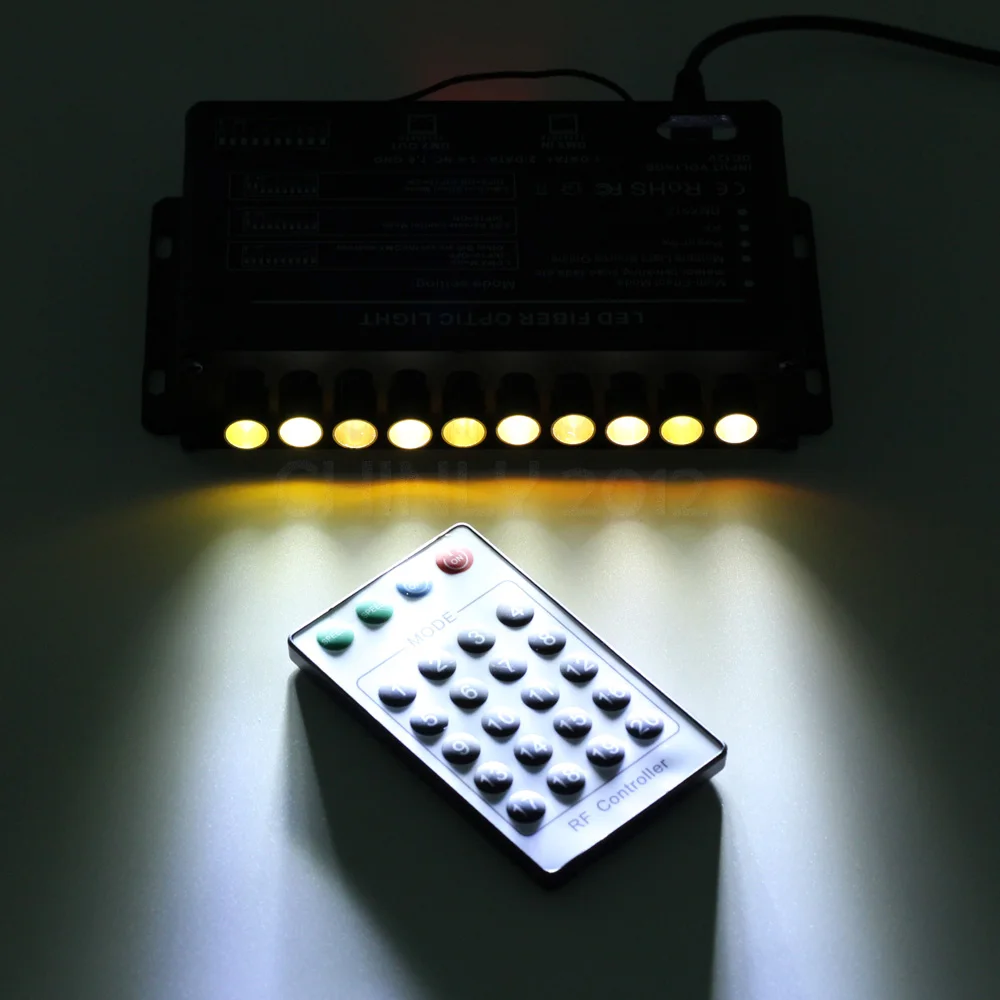

10 отверстий светодиодный волоконно-оптисветильник

Руководство пользователя

Техническая спецификация

Входное напряжение: AC86-265V мощность: 5 Вт

Выходной уровень серого: 256 Входной сигнал: DMX512/1990

Выход DMX : 10 каналов (RGB) DMX512, стандартный разъем XLR;

Вес: 0,45 кг

Размер устройства светильник: волокнистая головка, внутренний диаметр: 8 мм

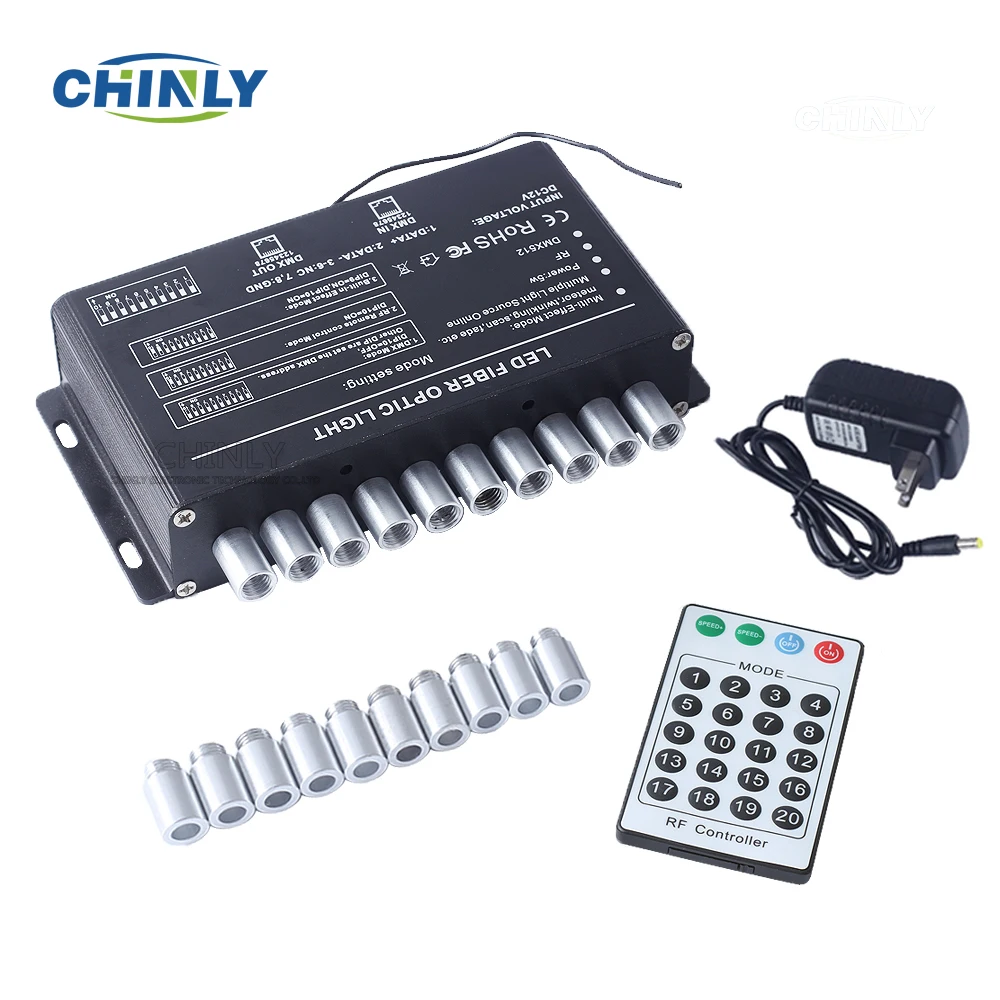

Светильник Материал корпуса: алюминий пульт дистанционного управления: пульт дистанционного управления RF

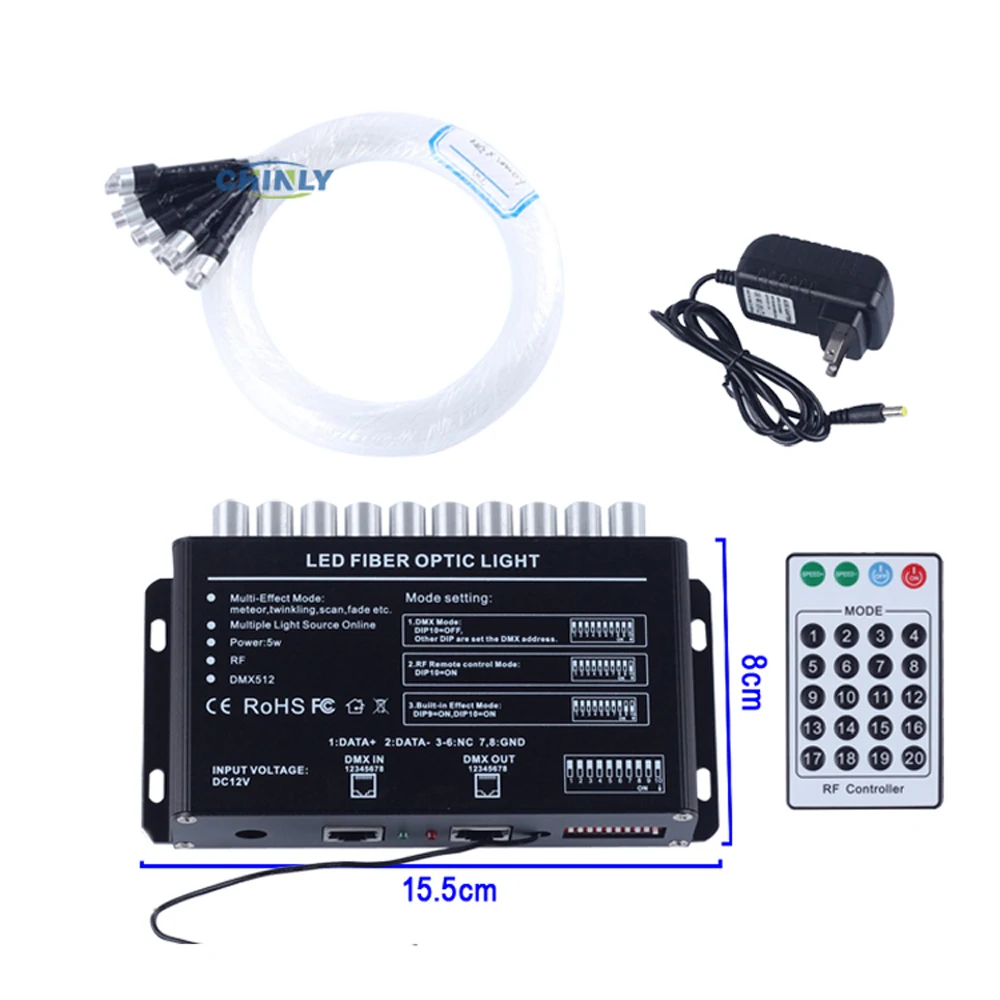

Отдаленные Размеры: д85 × ш52 × В7 мм Размер двигателя: д155 × ш80 × В31 мм

Срок службы: 50000 часов Гарантия: 2 года

Режим 1: Режим DMX

Примечание: FUN = OFF (переключение десятого кода вверх) означает принятие режима сигнала DMX512Первые настройки Адреса DMX:Набор декодеров адресный бит с помощью переключателя кодирования, из которых 1-9 предназначен для настройки начального адреса переключателя двоичного числового кода DMX512, первый-это самая низкая позиция, девятый самый высокийБиту адресного кода можно установить на 512.

DMX512 стартовый адресный код-это сумма переключателей 1-9, в то же время поворот нижней стороны кодового переключателя (при установке на «1»), затем можно получить значение бита; Переключение кодирования (установить в «0»), значение бита равно 0.

Пример 1:

Как показано на следующей схеме 1, начальный адрес DMX512 установлен в 38,

Кодирование № 6,3,2 положения на циферблате переключателя на «1», остальные устанавливаются на «0»,

Затем сумма кода переключателя 1-9 составляет 32 + 4 + 2,

Это начальный адрес DMX512 38

Пример 2:

Поскольку на схеме 2, начальный адрес DMX512 установлен на 388,

Кодирование номера 2,3,6,8 переключатель на «1», остальные устанавливаются на «0»,

Тогда сумма кода переключателя 1-8 равна 4 + 128 + 256 = 388,

Это начальный адрес DMX512 388.

Режим 2: радиочастотный режим

Примечание: будет радиочастотный режим, когда переключатель № 10 будет выключен.

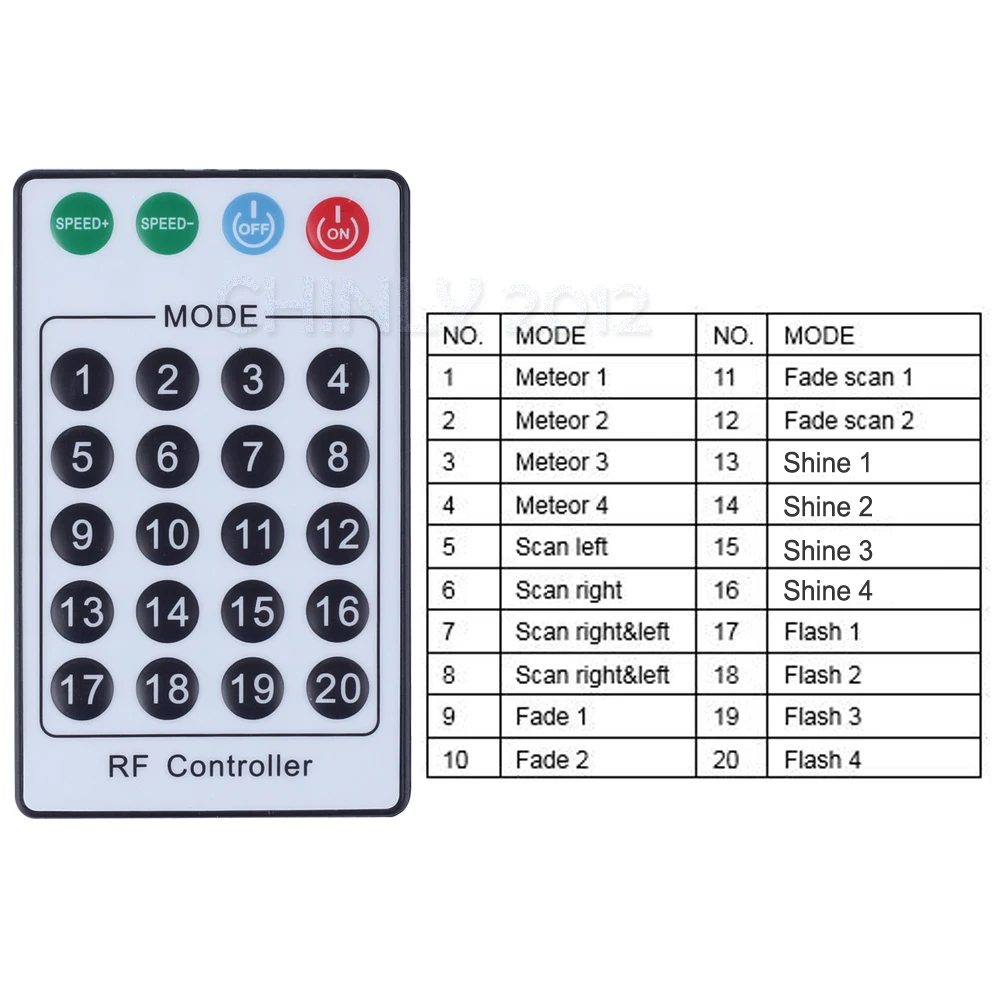

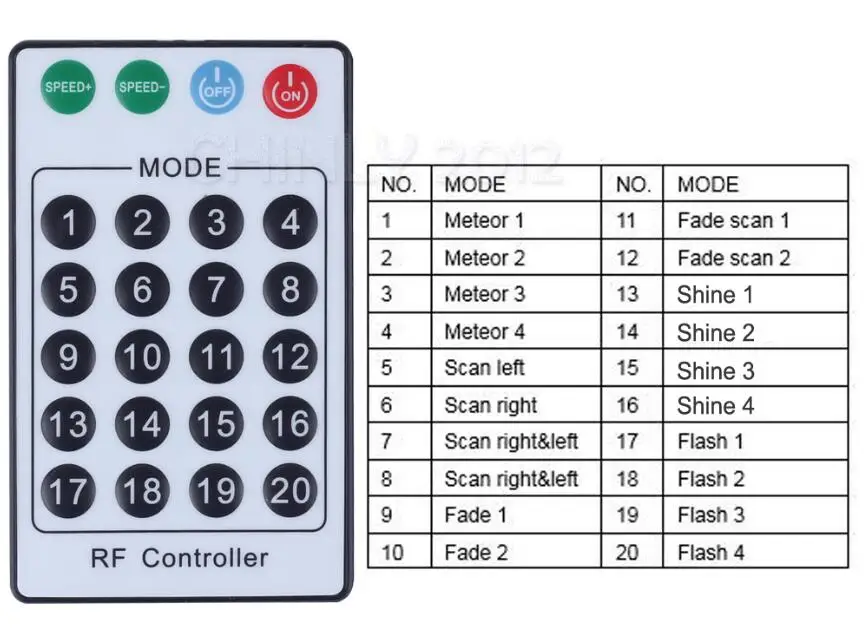

Дистанционные инструкции:

Функция совпадения кода (доступна при отправке с завода)

1. Включите светодиодный двигатель, он хорошо работает, когда красный индикатор.

2. Нажмите 12 и 16 одновременно на эффективном удаленном расстоянии, белый цвет светодиода мигает двигателем. Код соответствует успеху.

Режим 3: встроенный режим эффектов

Выбор эффекта (кнопочный переключатель № 1 в № 4):12 видов

1. Не нужно нажимать: Метеор 1 2. Нажимать № 1: Метеор 2

3. Нажмите № 2: Метеор 3 4. Нажмите № 1 и 2: Метеор 4

5. Нажмите № 3: отсканируйте влево 6. Нажмите № 1 и 3: отсканируйте вправо

7. Нажатие № 2 и 3: сканирование вправо и влево 8. Нажатие № 1, 2 и 3: сканирование вправо и влево

9. Толчок № 4: статическое затухание 1 10. Толчок № 1 и 4: затухание 2

11. Push No.2 и 4: исчезает scan 1 12. Push No.1, 2 и 3: исчезает scan 2

13. Нажмите № 3 и 4:Блеск1 14. Push No.1 & 3 & 4: Shine 2

15. Нажмите № 2, 3 и 4:Блеск3 16. Нажмите № 1, 2, 3 и 4:Блеск4

Выбор скорости (кнопочный переключатель № 5 в № 7) 10 видов

1. Не нужно нажимать: Скорость 1 2. Нажимать № 5: скорость 2 3. Нажимать № 6: скорость 3

4. Толчок № 5,6: скорость 4 5. Толчок № 7: скорость 5 6. Толчок № 5 и 7: скорость 6

7. Толчок № 6 и 7: скорость 7 8. Толчок № 5,6 и 7: скорость 8

Внутренний диаметр головки волокна: 8 мм * 10

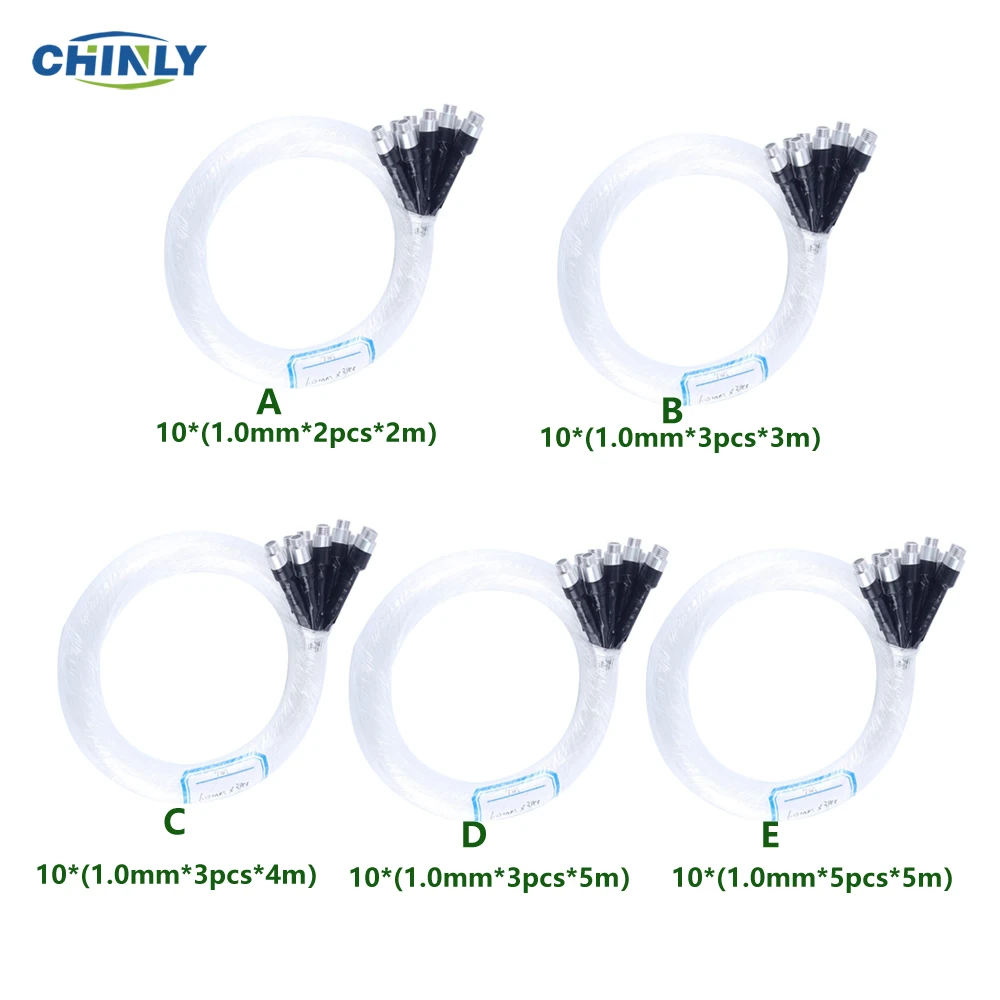

Количество оптических волокон может быть установлено:

Модель

Внутренний диаметр разъема PGConnector (мм)

Диаметр волокна (мм)

Одна Головка Макс номер волокна

Десять головок Макс номер волокна

CL-FB5RGBRF

8

0,75

85

850

CL-FB5RGBRF

8

1

50

500

CL-FB5RGBRF

8

1,5

22

220

CL-FB5RGBRF

8

2

12

120

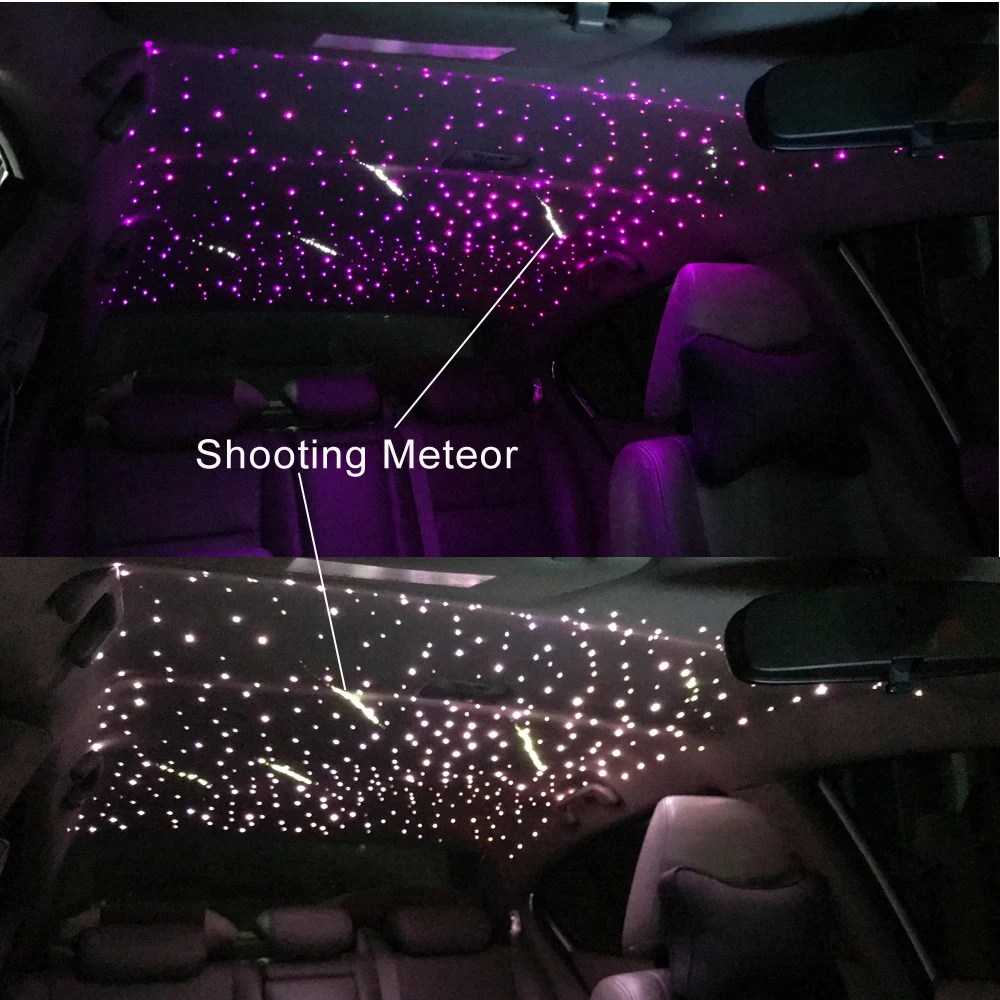

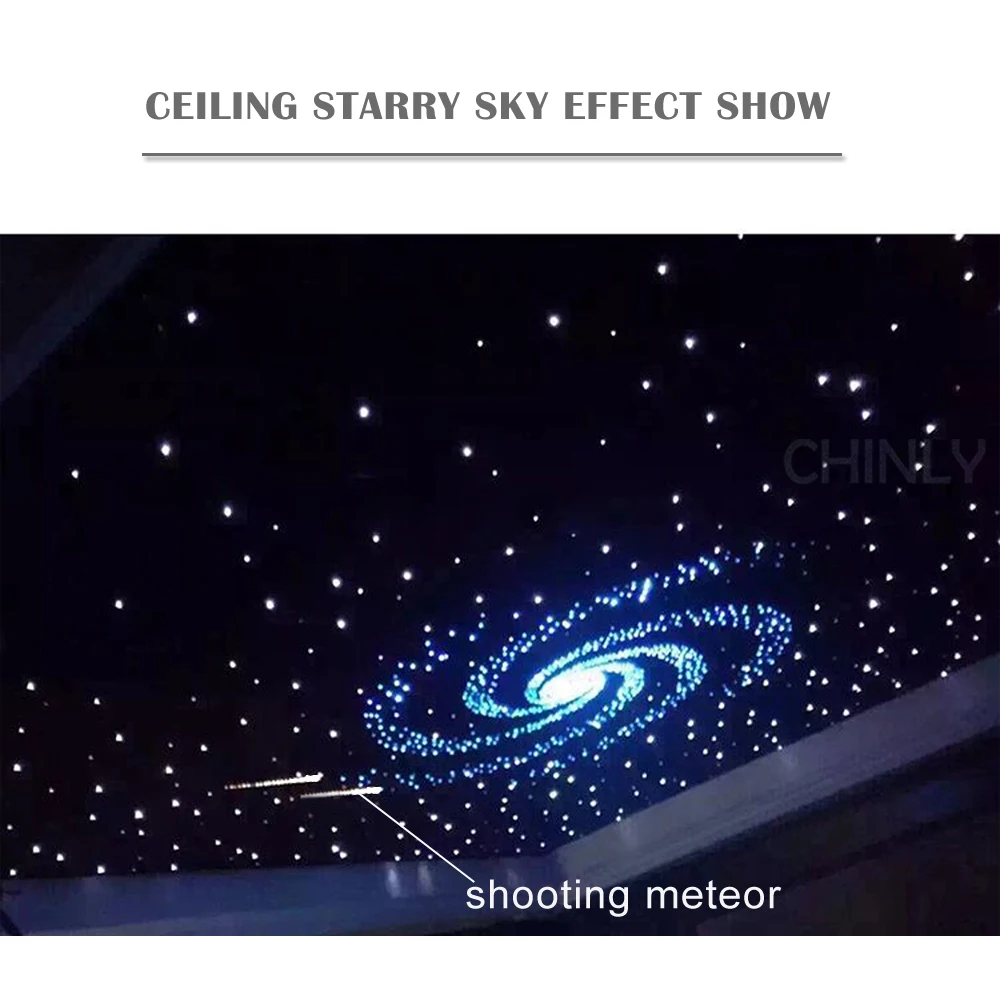

Рекомендуется использовать 10 волокон для эффекта метеора.
