MH-MX8 беспроводной Bluetooth MP3 аудио приемник плата BLT 4,2 mp3 декодер не допускающий потерь комплект M18 M28 M38

MH-M18/M28/M38-это маломощное решение по дизайну Bluetooth, которое поддерживает новейшую передачу по Bluetooth 4,2, Двухканальное стерео воспроизведение без потерь и беспроводную передачу по Bluetooth, когда модуль подключен к Bluetooth, что очень удобно. В открытой среде расстояние подключения Bluetooth может достигать 20 метров.

Широко используется в различных приемах звука Bluetooth, различных модификациях звука «сделай сам».

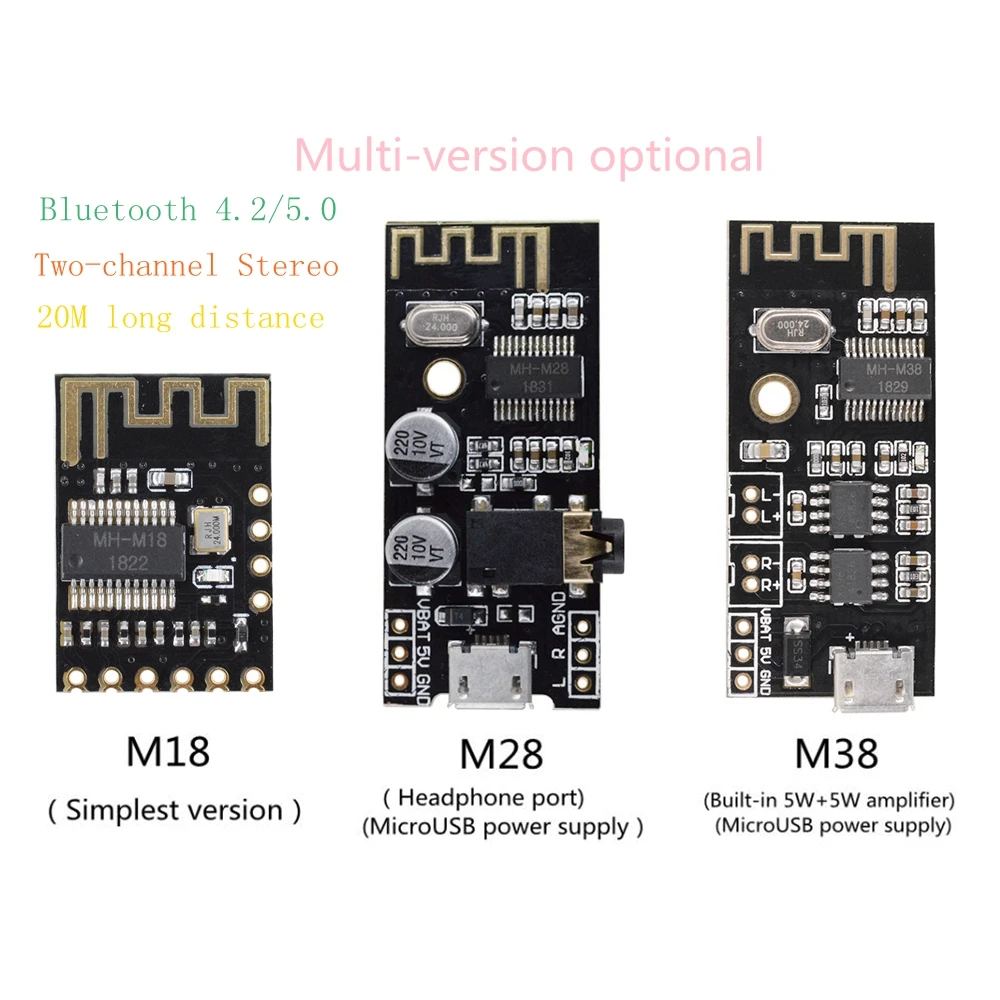

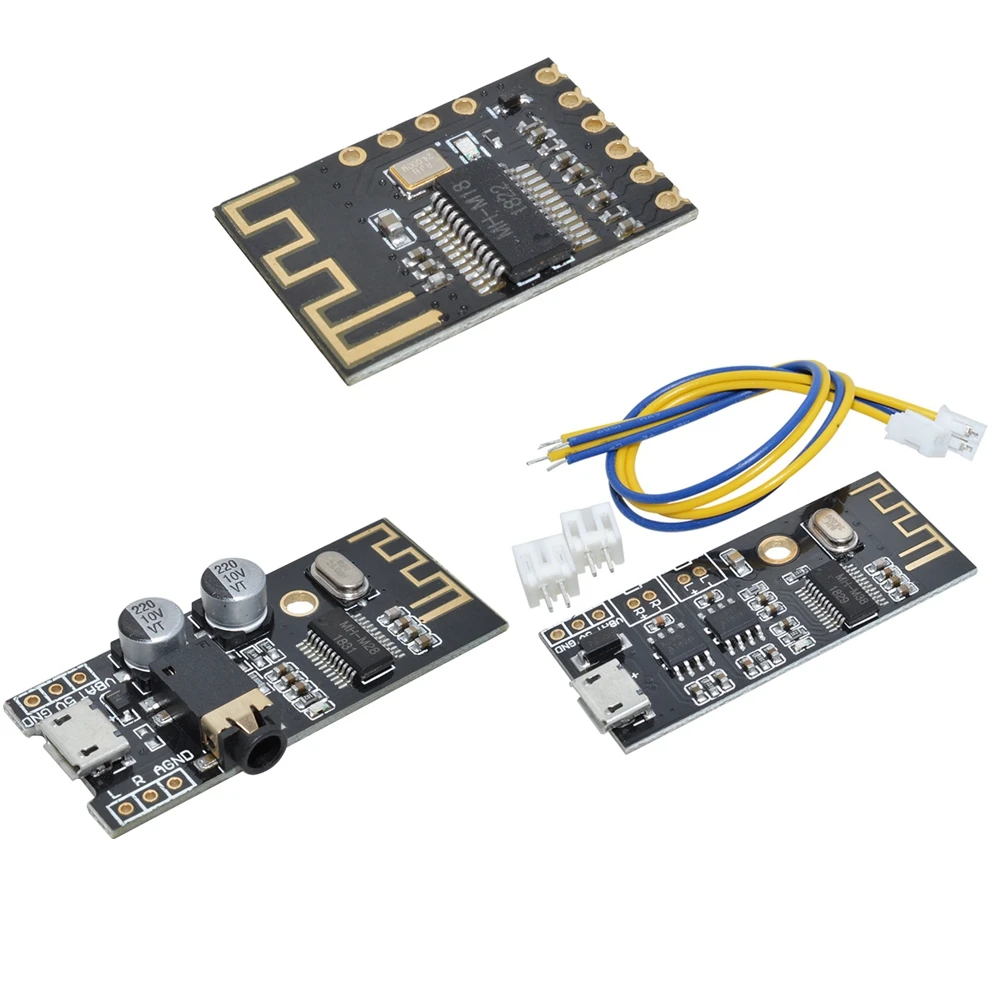

Для ваших различных потребностей мы предлагаем 3 версии на выбор:

1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV/WMA/FLAC/APE/MP3 без потерь, двухканальный стерео выход.

2. После включения модуля мобильный телефон ищет название Bluetooth MH-M18/MH-M28/MH-M38 и может воспроизводить музыку после подключения Bluetooth.

3. Модуль с синим индикатором:

Когда Bluetooth не подключен, индикатор быстро мигает;

Когда подключение Bluetooth включено, индикатор горит всегда;

Ниже приводится введение в каждую версию:

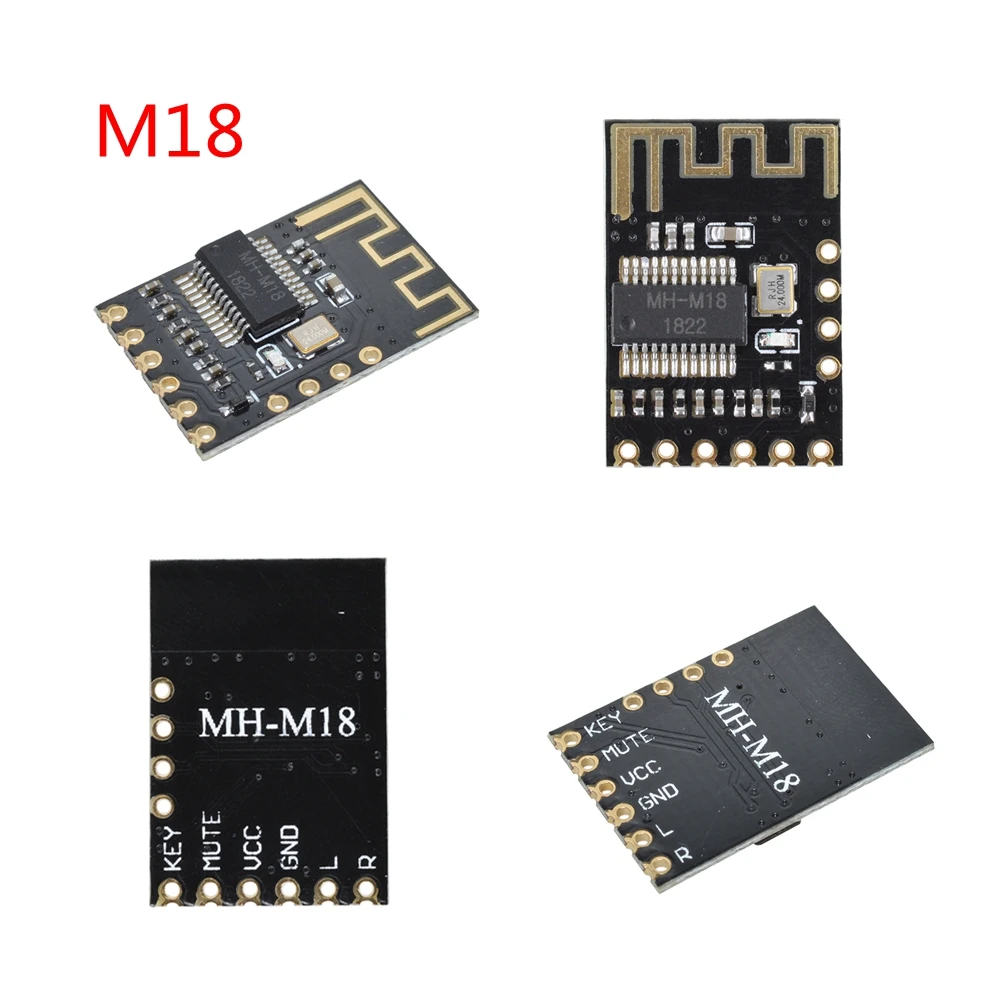

MH-M18:

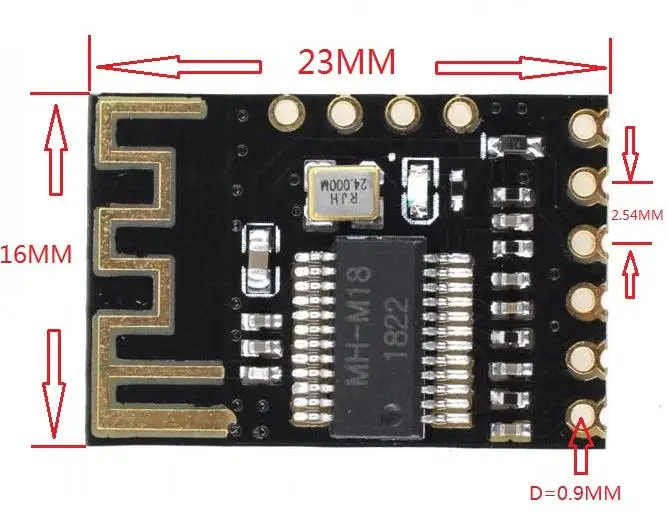

Размер печатной платы: 23*16*2,5 мм (длина, ширина и высота)

Шаг штифта: 2,54 мм (можно напрямую прикрепить или припаять)

1. Интерфейс выполнен из полуотверстия, что удобно покупателям напрямую прикреплять или припаять к плате.

2, 1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования WAV/WMA/FLAC/APE/MP3 без потерь, стерео двухканальный выход.

Номер штифта

Функция

Описание

1

Ключ

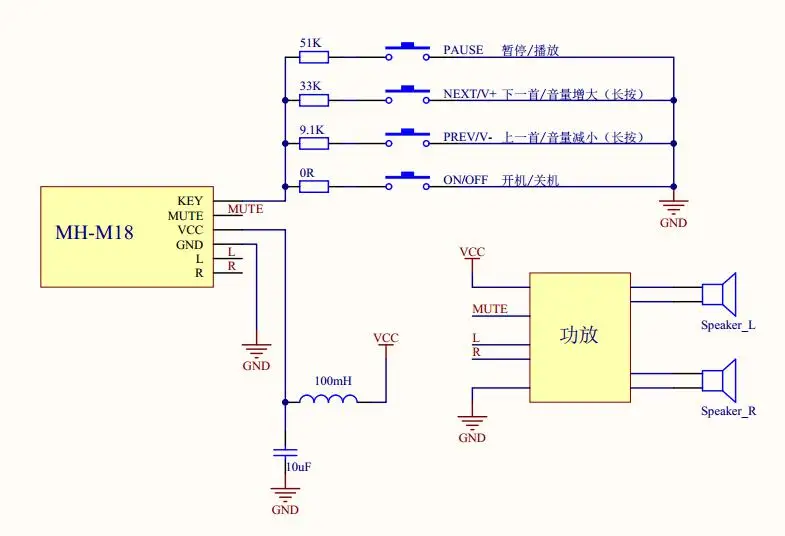

Клемма управления кнопками (функции 4 кнопок, дополнительные резисторы, такие как электрическая схема)

2

Бесшумный

Клемма управления отключением звука (Выход высокого уровня 3,3 В при отключении звука, выход низкого уровня во время воспроизведения)

3

VCC

Положительный источник питания 5 В (литиевая батарея 3,7 в для источника питания требуется диод короткого замыкания)

4

GND

GND

5

L

Левый канал

6

Р

Правый канал

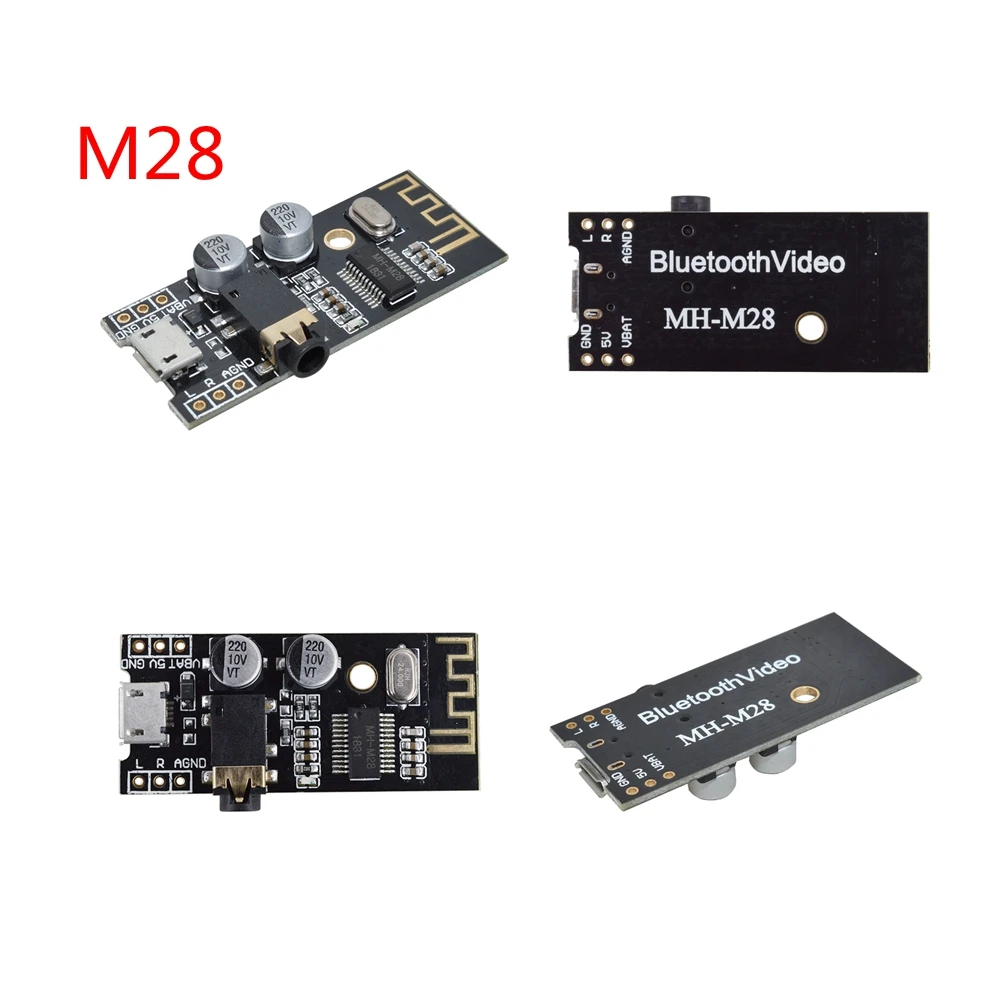

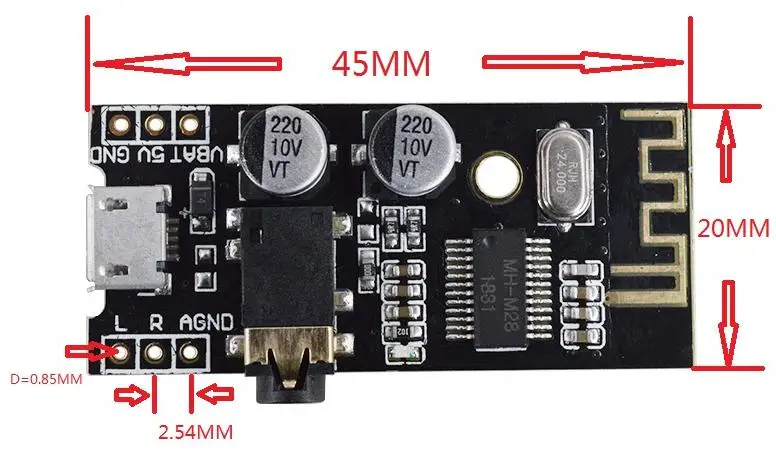

MH-M28:

Булавка

Описание

1

5В

5В

2

GND

GND

3

VBAT

Литиевая батарея 3,7 в источник питания 4,2-в

4

L

Левый канал

5

Р

Правый канал

6

AGND

Аудио GND

1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого источника питания, а также подключить источник питания 5 В или литиевый аккумулятор 3,7 в (как показано ниже). Обратите внимание, что интерфейсы источника питания 5 В и 3,7 в отличаются. Напряжение 5 В подключено к 5 В и GND, а литиевая батарея 3,7 в подключена к VBAT и GND.

2. Аудиовыход: наушники можно напрямую подключить к аудиоинтерфейсу 3,5 мм, или может быть подключен для аудиовхода платы усилителя мощности (интерфейс L/R/AGND может быть подключен напрямую, как показано).

Булавка

Описание

1

5В

5В

2

GND

GND

3

VBAT

Литиевая батарея 3,7 в источник питания 4,2-в

4

L

Левый канал

5

Р

Правый канал

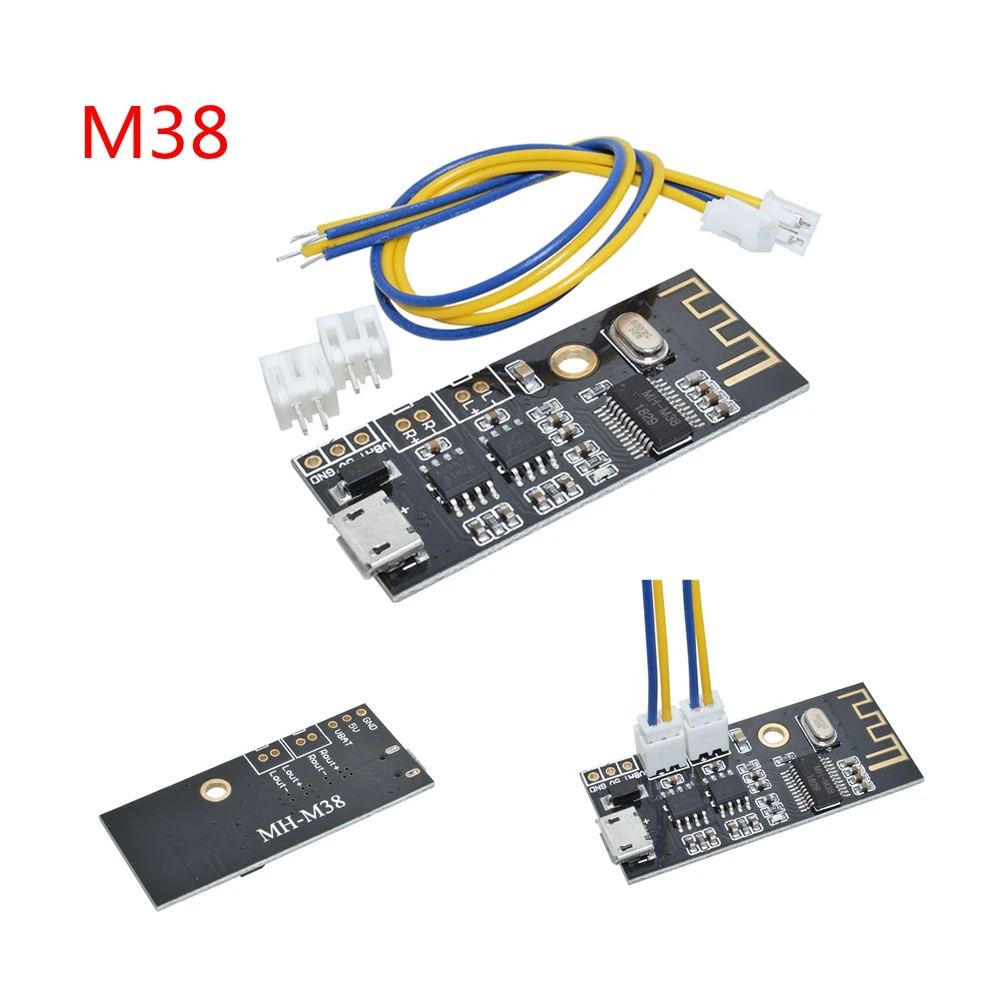

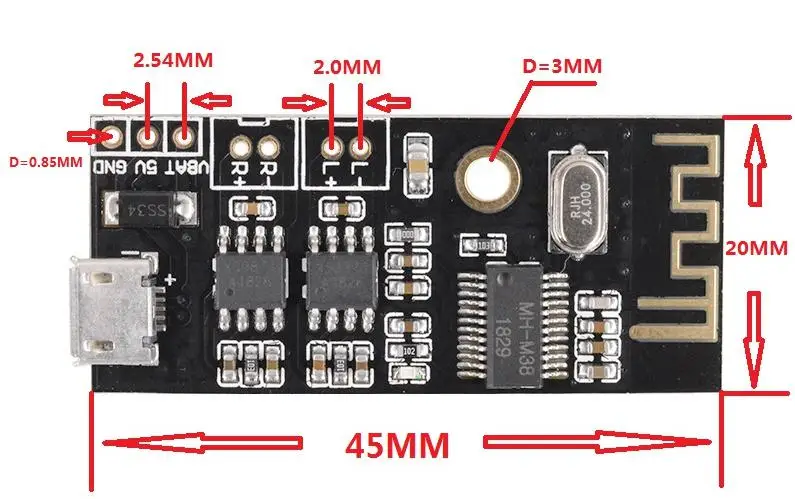

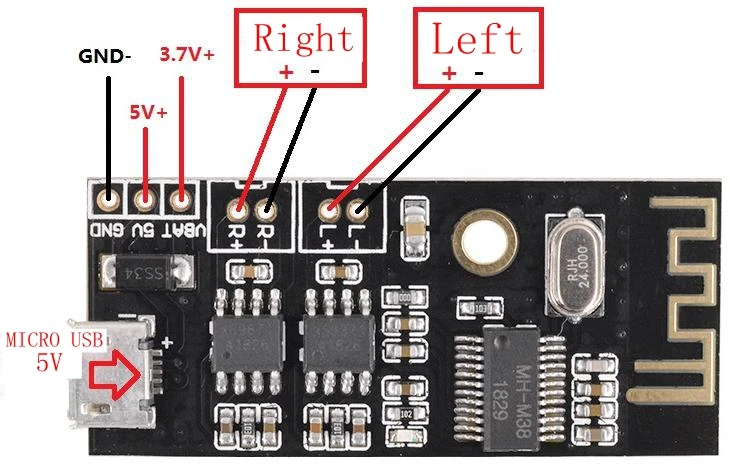

1. Источник питания: вы можете напрямую использовать кабель MICRO USB Android 5 В для прямого источника питания, а также подключить источник питания 5 В или литиевый аккумулятор 3,7 в (как показано ниже). Обратите внимание, что интерфейсы источника питания 5 В и 3,7 в отличаются. Напряжение 5 В подключено к 5 В и GND, а литиевая батарея 3,7 в подключена к VBAT и GND.

Максимальный рабочий ток 5 в 2 А. Для лучшего качества звука рекомендуется использовать Регулируемый источник питания 5 в 2 А.

2. Поддержка звуковой карты USB, свободного диска (plug and play). Подключите модуль к компьютеру с помощью USB-кабеля, и компьютер сможет воспроизводить музыку через выход усилителя модуля.

Аудиовыход: выход левого и правого стереосигналов, которые можно подключить к двум динамикам 2-8 Ом, 3-5 Вт и 4 динамикам евро-5 Вт.

3. Этот продукт имеет собственную двойную схему усилителя мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей могут не быть подключены параллельно или отрицательные полюса могут быть подключены вместе, в противном случае чип усилителя мощности может быть поврежден.
