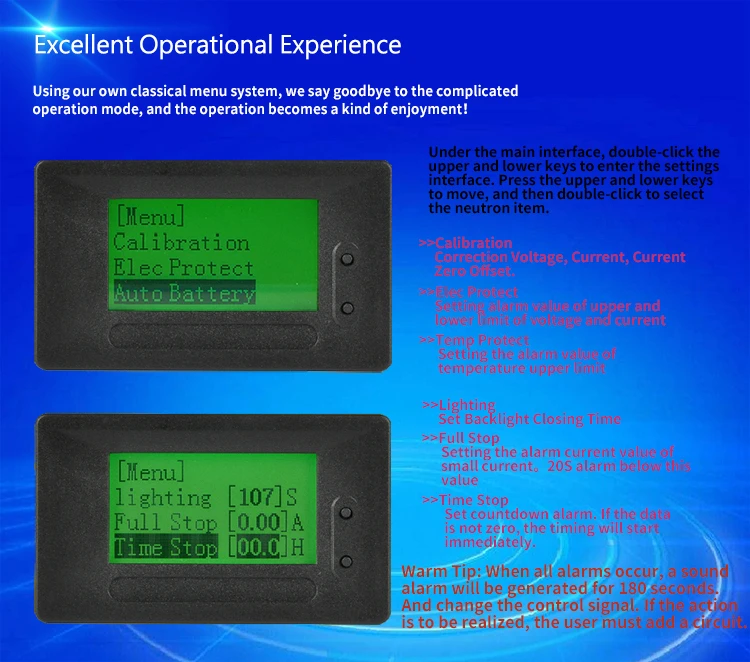

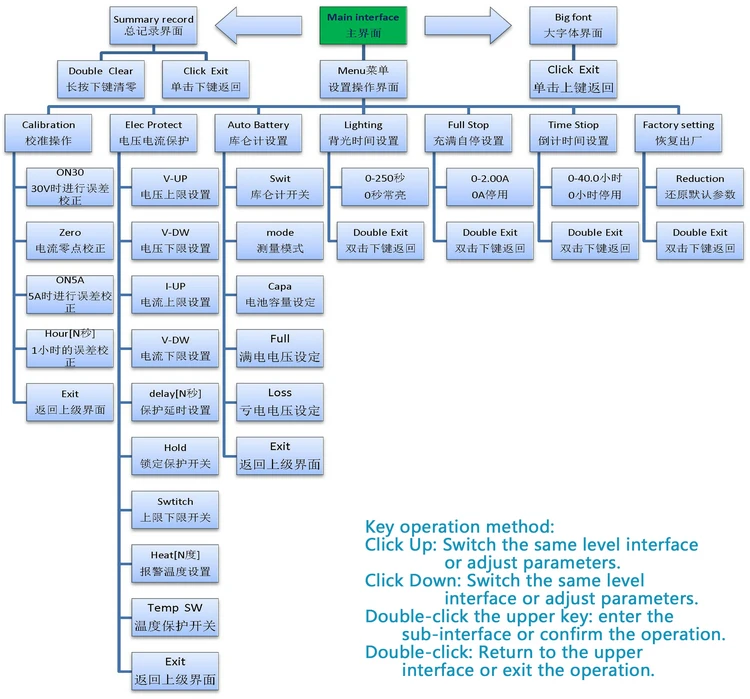

Меню инструкция по эксплуатации:

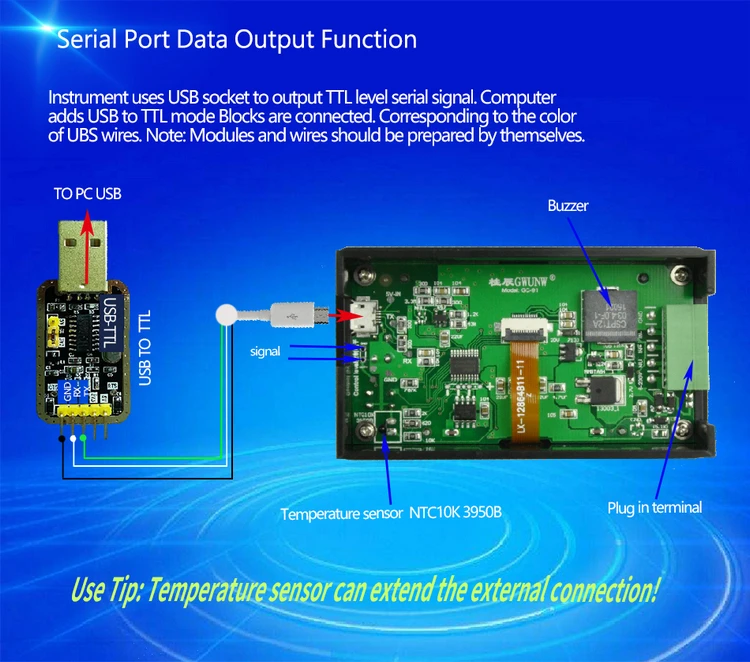

Связь протокол: Формат связи прибора-это последовательный порт с TTL уровнем связи. Для того, чтобы использовать метод, интерфейс использует MICRO USB базу. Удобное подключение, пожалуйста, не думайте, что это может быть напрямую
USB связь с компьютерами! Например, с компьютерным общением требуется компьютерная сторона, чтобы подготовить USB-TTL конвертер, а затем подключить к счетчику. Этот протокол предназначен только для профессиональных программистов, например, для достижения многоонлайн-совместимости другого оборудования. Обычным пользователям не нужно читать.
> Первый, режим вывода данных устройства. Скорость передачи данных: 19200 контрольная цифра: Нет бит данных: 8 стоп бит: 1 Каждый выход выводит набор информации об устройстве, состоящий из 44 байт. Практический пример: FE 00 00 00 FD E8 00 00 3F 48 00 10 11 48 00 01 2B 5A 00 00 00 04 00 00 04 9A 00 02 3C 5B 00 00 05 9B 00 00 00 0B 01 26 00 Последовательности заказа: 01 02 03 04 05 06 07 08 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 22 23 24 25 26-27 28 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, Размеры 39-40 41, 42, 43 44 01 02: Исправлено как FEFE start sign группы данных 03 04: фиксируется как FEFE start sign группы данных 05: локальный Интернет-адрес по умолчанию 0. 06 07: значение напряжения высокого байта 08 09: значение напряжения низкая байтовая переменная формат неподписанный длинный Примечание: результат преобразования mV. 10 11: значение тока высокий байт 12 13: текущее значение с низким байтовым переменным форматом не подписано длинное Примечание: результат преобразования-mA. 14 15: значение мощности высокого байта 16 17: значение мощности с низким байтовым переменным форматом не подписано длинное Примечание: результат преобразования mW. 18 19: высокая мощность значение байта 20 21: значение мощности Низкий байт переменный формат неподписанный длинный Примечание: результат преобразования mWH. 22 23: высокая нагрузка времени байт 24 25: время загрузки низкий байтовый переменный формат не подписывается длинное Примечание: результат преобразования в считанные минуты. 26 27: высокая мощность байта 28 29: низкое значение мощности, переменный байт, неподписанный формат, длинное Примечание: результат преобразования-мА · ч. 30 31: кумулятивное значение мощности высокого байта 32 33: значение кумулятивной мощности с низким байтовым переменным форматом не подписано. Примечание: результат преобразования-mWH. 34 35: кумулятивное значение мощности высокого байта 36 37: кумулятивное значение мощности с низким байтовым переменным форматом без подписи Примечание: результат преобразования-мА · ч. 38 39: накопленная высокая нагрузка 40 41: накопительное время нагрузки низкий байтовый переменный формат для неподписанного длинного Примечание: результат преобразования в считанные минуты 42, 43: температура переменная формат int Примечание: преобразования результат 0,1 градусов. 44: текущее состояние выходного уровня 0-низкий уровень 1-высокий уровень. Объяснить: Инструмент каждый раз выводит набор информации. Он может фильтровать и выбирать полезную информацию в соответствии с потребностями. >. Как оформить инструкции по оборудованию Все инструкции начинаются с отметок 7733. 1. Извлеките мощность тока, время нагрузки и ватт-час к оборудованию. Практический пример: 77 33 C0 02 Номер соответствует: 01 02 03 04 01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: эта запись нулевого кода инструкции 2. Доставка нулевого очищения совокупной емкости, времени несущей нагрузки, ватт-часов к оборудованию: Практический пример: 77 33 C0 03 Номер соответствует: 01 02 03 04 01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: накопительная запись нулевого кода инструкции по очистке 3. Чтобы выдать инструкции устройству для изменения режима вывода данных: Практический пример: 77 33 C0 41 Номер соответствует: 01 02 03 04 01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: код инструкции [40-Стоп выход 41-вывод набора данных 42-запуск непрерывных выходных данных] исходящий по умолчанию 40 4. Инструкции по исправлению адреса оборудования: Практический пример: 77 33 C0 81 Номер соответствует: 01 02 03 04 01 02: идентификационный заголовок 03: адрес устройства + 0xC0 04: код инструкции [новый адрес = 0x81-0x80] диапазон адресов 0x00-0x7f всего 128 так код инструкции диапазон 0x80-0xff 5. Чтобы оформить обязательные инструкции к оборудованию: Практический пример: 77 33 8A Номер соответствует: 01 02 03 01 02: идентификационный заголовок 03: код инструкции [8a-безусловный стоп-выход 8b-безусловный одиночный выходной набор данных Эта команда игнорирует адрес устройства и может использоваться для просмотра адреса устройства, когда забыто, что адрес устройства не может управляться.
Вложение: все данные 16 шестигранные, только для удобства объяснения, нет места в фактических данных.
