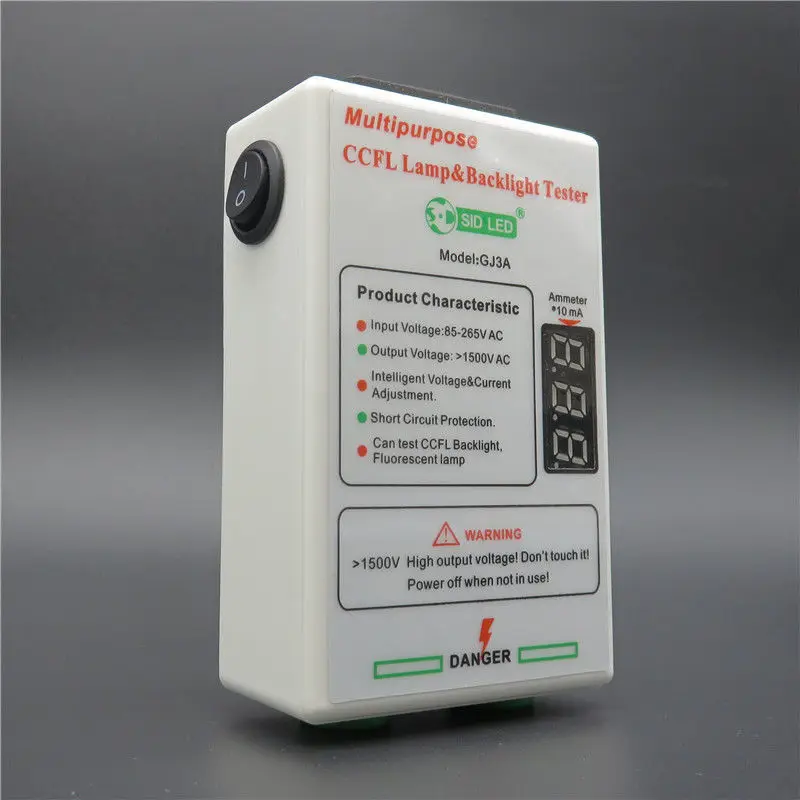

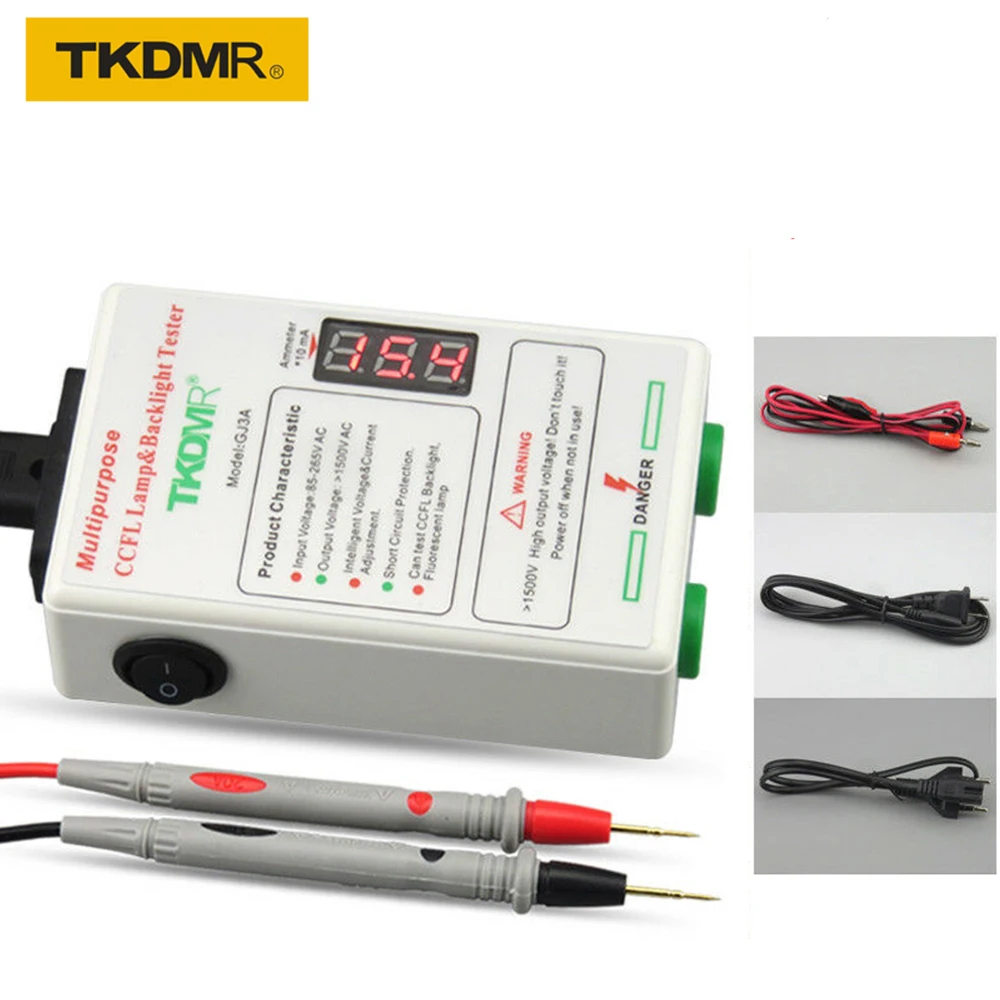

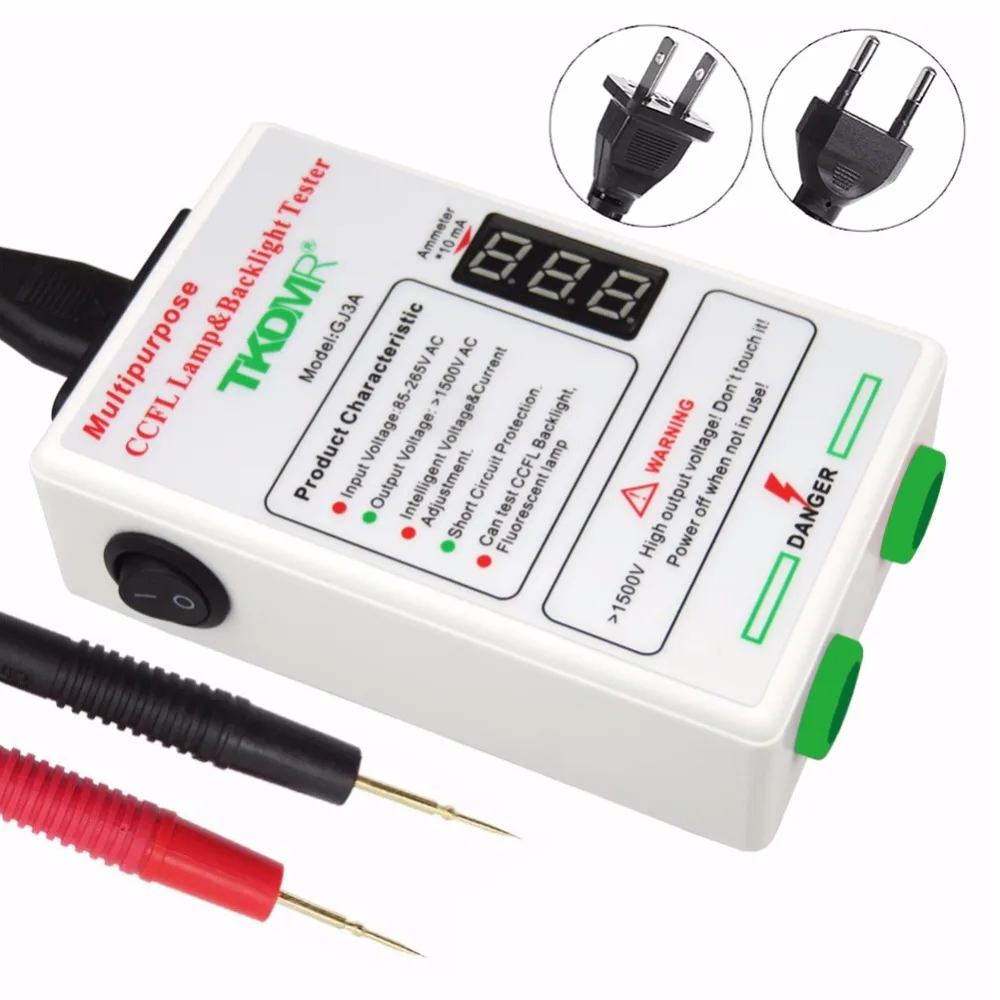

Тестер подсветки TKDMR GJ3A всех размеров, Измеритель постоянного тока и напряжения для ЖК-телевизора, ноутбука, интеллектуальная регулировка

Руководство пользователя

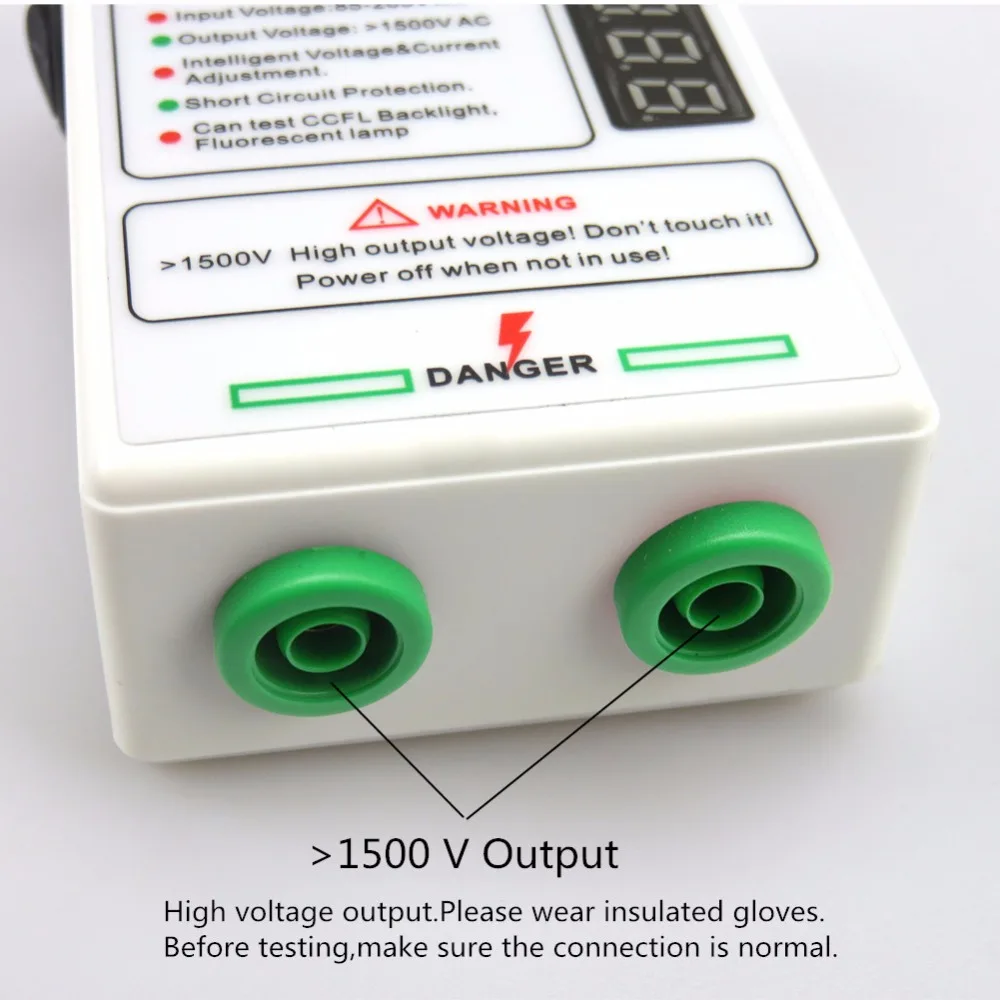

Внимание: выходное напряжение тестер CCFL до 1500 В. В целях предотвращения поражения электрическим током, не прикасайтесь к металлическим часть, которая связана с выходной терминал.

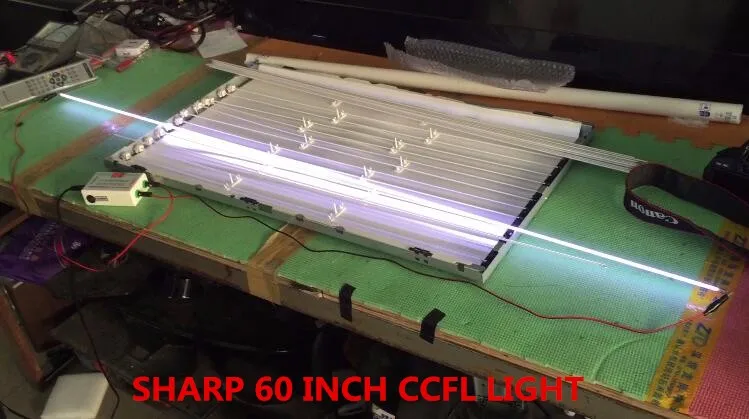

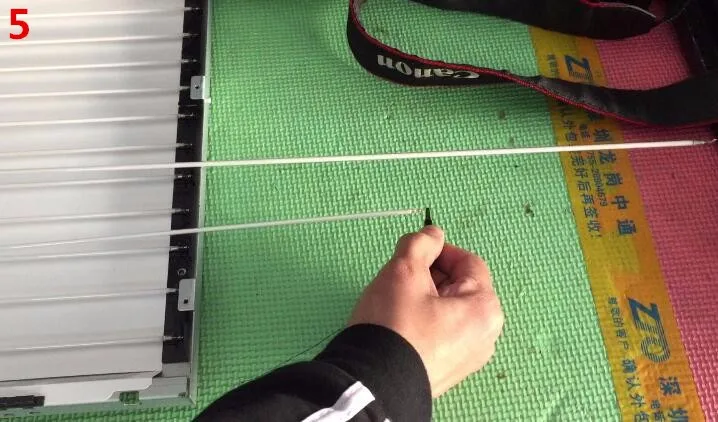

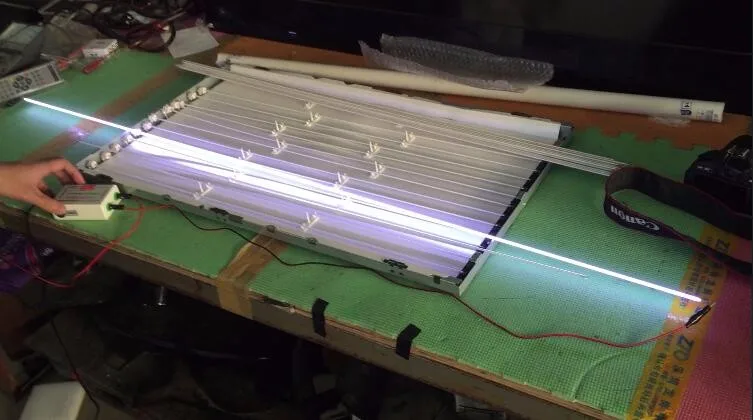

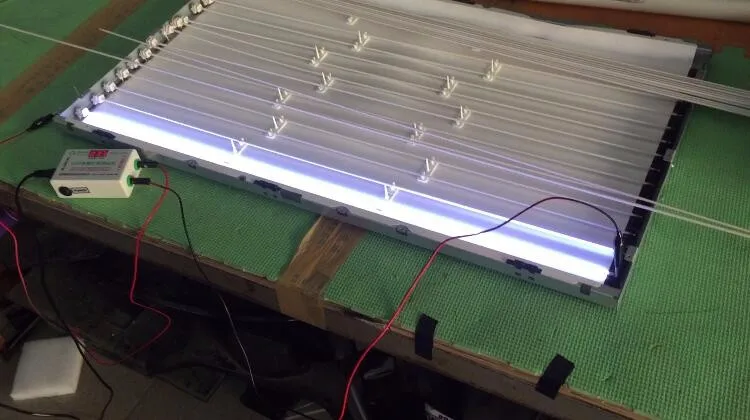

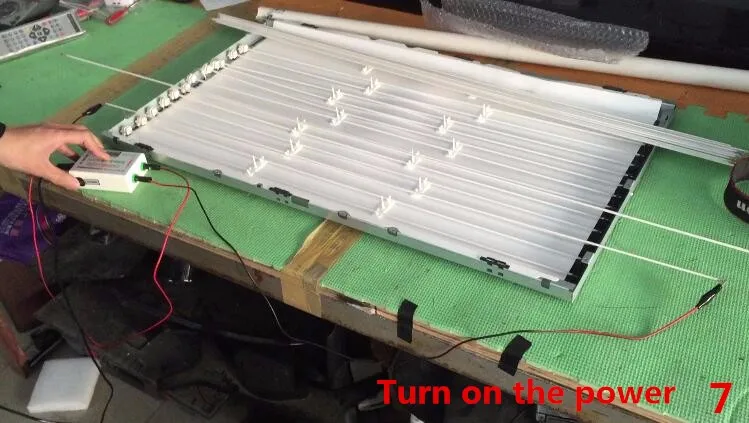

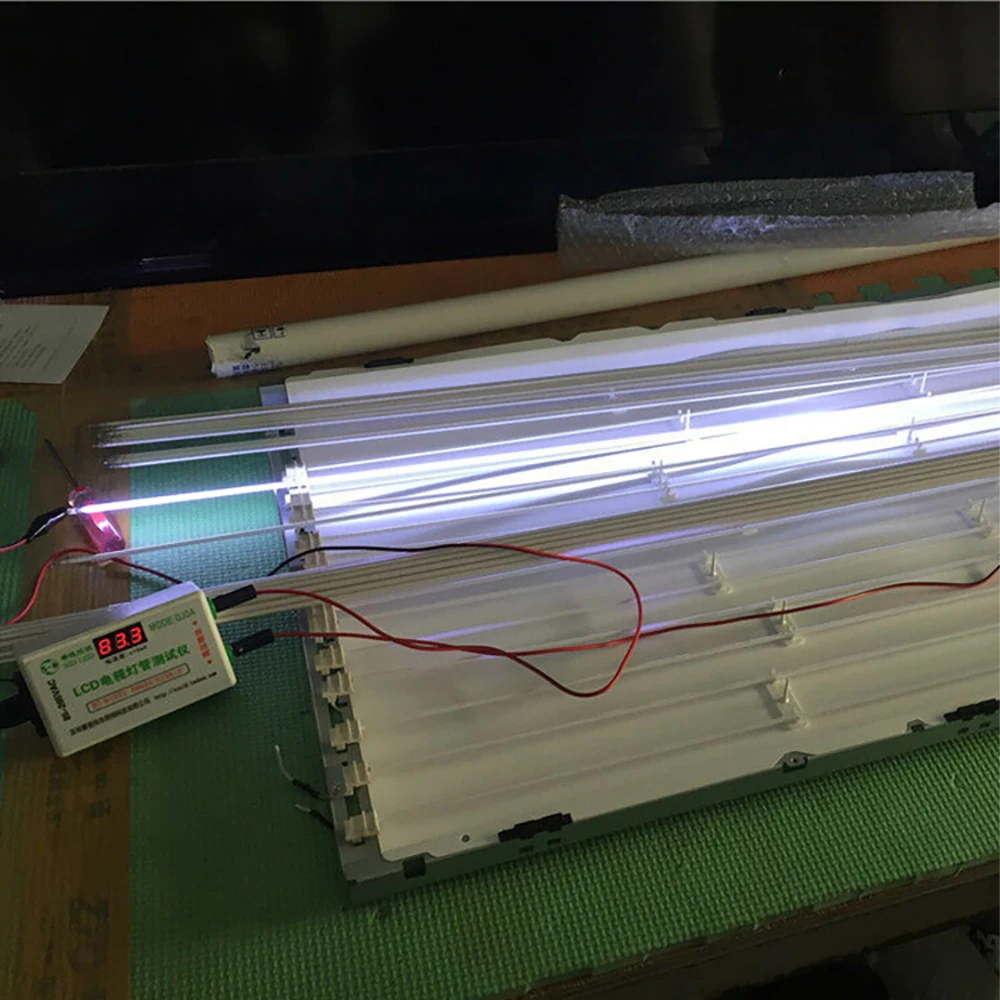

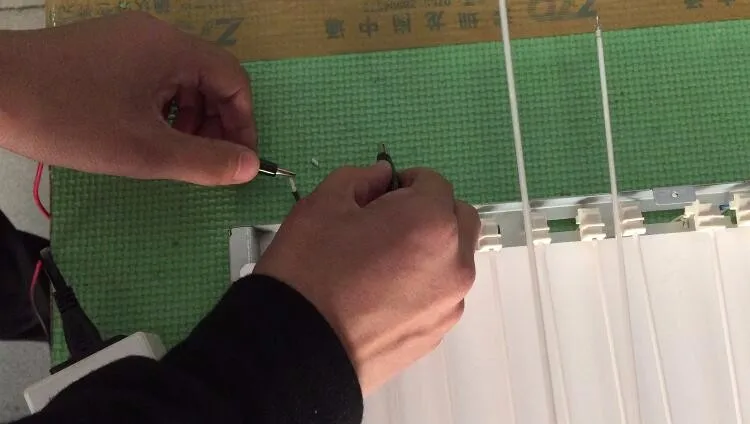

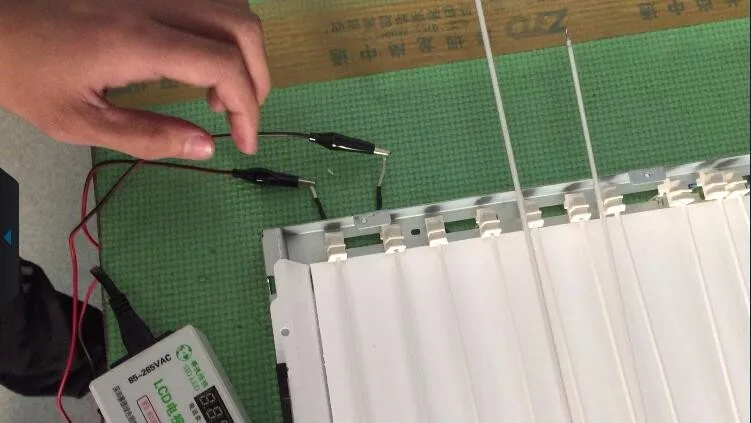

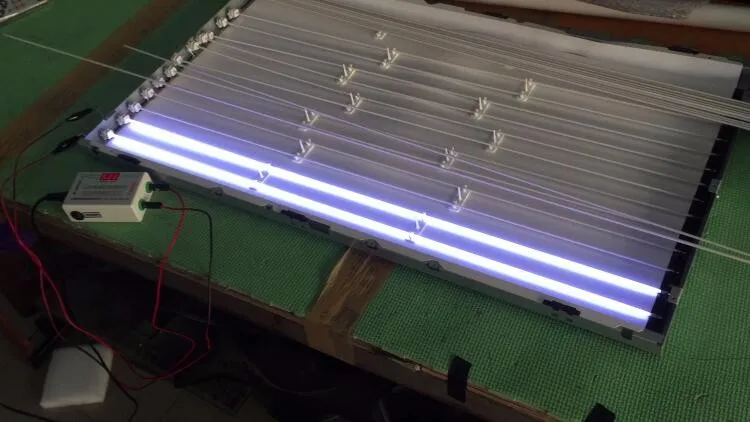

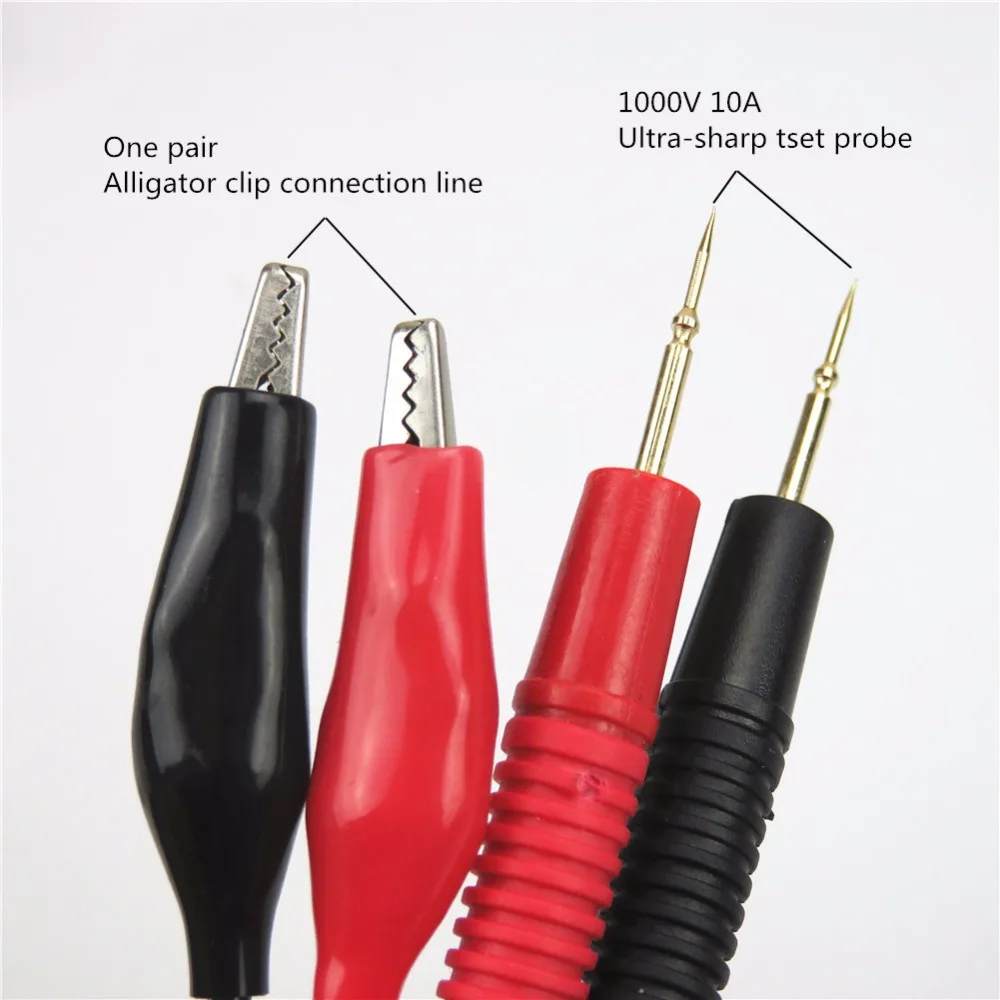

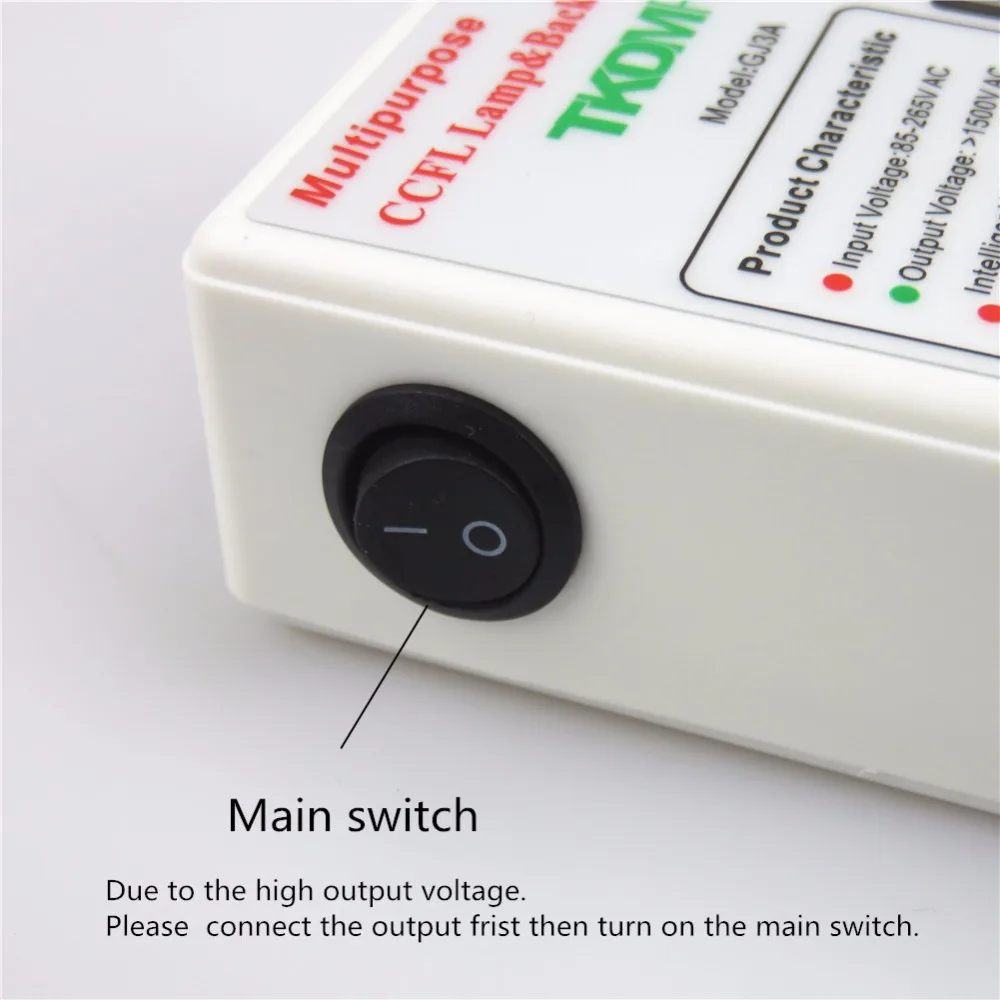

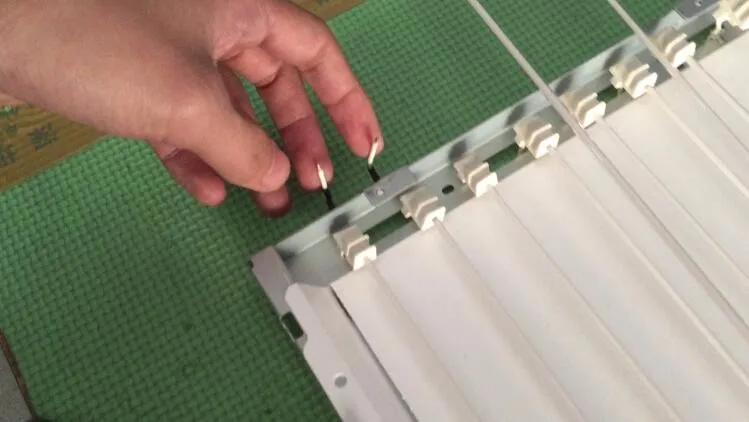

1. Мощность на, если Амперметр чтение под 20, тестер CCFL работает отлично. Затем Мощность off. Подключите тестер CCFL с разъемами интерфейса лампы CCFL экстра-острыми зондами. затем включите и начните тестировать. если вы хотите протестировать лампу CCFL без трубки, вы можете подключить тестер CCFL с лампой CCFL с помощью зажима крокодила. включите и начните работать.

(Внимание: когда экран не удален, ЖК-экран должен работать нормально, иначе мы не знаем, горит ли лампа.)

2. CCFL принцип работы лампы: CCFL принцип работы лампы, как показано ниже: активированные инертные газы входят в трубу с помощью высокого напряжения и поддерживают непрерывный свет при низком напряжении, что такое же, как и лампы для экономии энергии и люминесцентные лампы.

3. как узнать проблему ламп CCFL: мы не можем знать, есть ли что-то не так с лампой CCFL только мультиметром, потому что внутри лампы есть инертные газы. но с помощью тестер CCFL мы можем точно знать проблему CCFL lamps. как мы можем узнать проблему CCFL lamps' с помощью тестер CCFL?

A. Разрыв лампы: Если лампа CCFL reptures, амперметр чтения тестер CCFL менее 200мА и без изменений.

B. зажигание лампы: если есть виртуальное соединение свинца лампы или повреждение резинового изоляционного слоя на обоих концах лампы CCFL, амперметр будет постоянно меняться. или когда лампа горит, Показания амперметра будут одинаковыми или аналогичными обычной лампе, но со временем ток будет постепенно увеличиваться и даже может быть до 1 А.

C. Старение лампы:

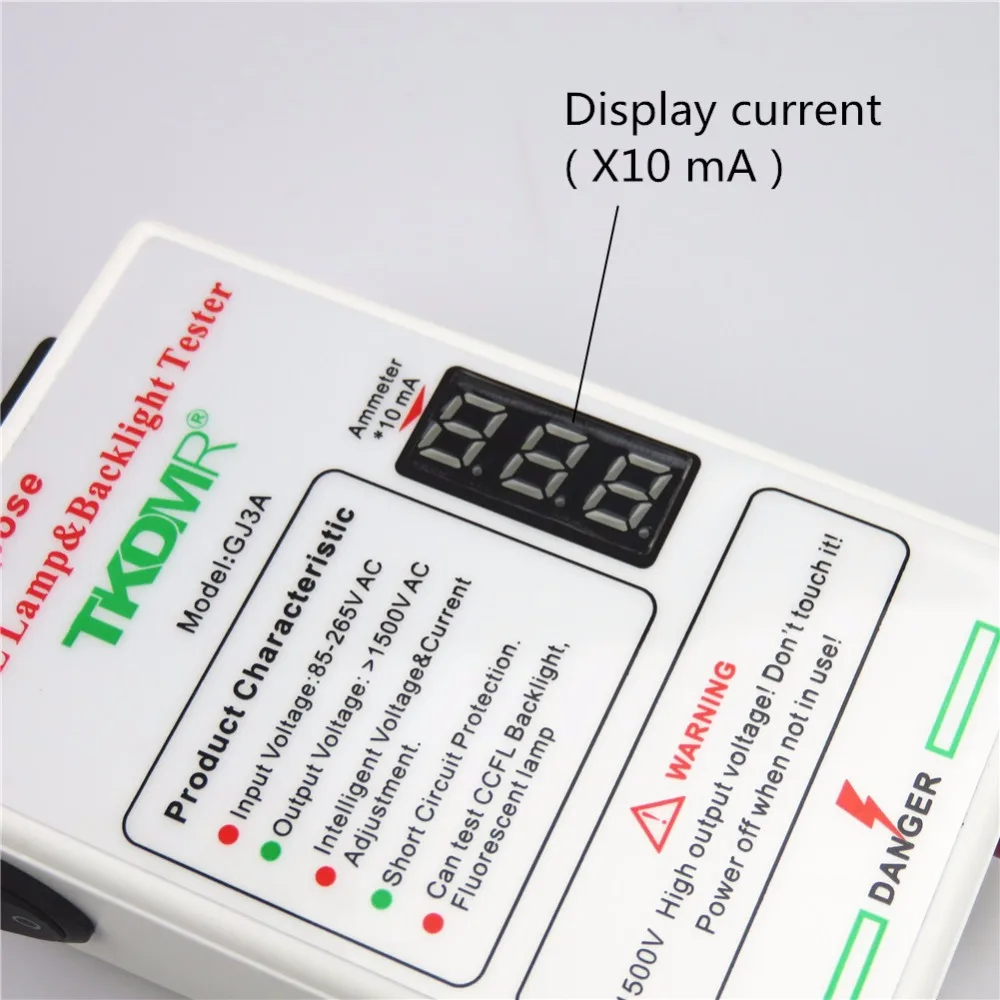

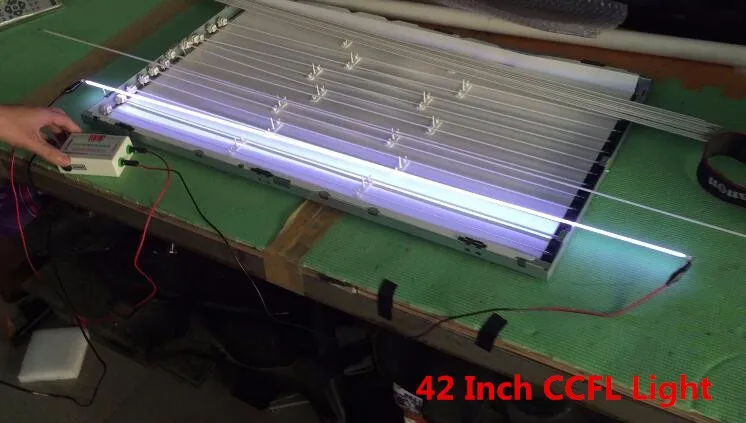

как правило, если лампа стареет, рабочий ток уменьшится. тогда мы можем знать точную проблему с помощью тестер ccfl. В общем, когда мы тестируем лампу CCFL, чтение амперметра тестер CCFL пропорционально До длины лампы CCFL. при тестировании лампа ЖК-панели находится в паре. если один Амперметр чтения отличается от трех других, то мы знаем, что-то не так с этой лампой CCFL, вы просто заменить Его.

При тестировании не прикасайтесь к какой-либо металлической части ЖК-панели, вы получите текущее значение. затем коснитесь любых металлических частей ЖК-панели, вы получите текущее значение снова. чем меньше разница между двумя значениями, тем лучше, что означает, что эффект изоляции лампы лучше.

Если разница между двумя текущие значения являются более than100mA, лампа слой изоляции поврежден или существует воспламенения внутри лампы трубки.

Внимание: без ручного касания, инвертор CCFL рабочий ток увеличится. когда есть большое отклонение от нормального значения, не прикасайтесь к какой-либо металлической части жк-панели, потому что будет чувство электрического удара.
