Описание товара

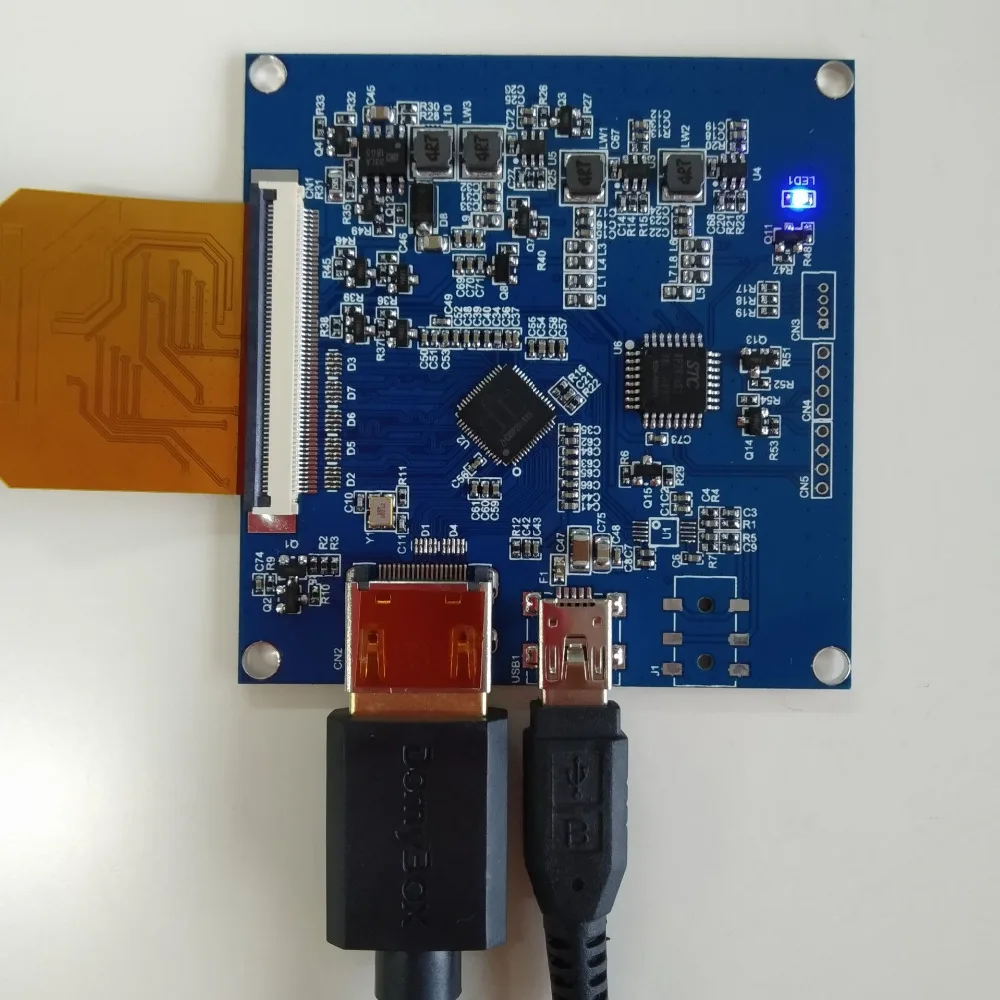

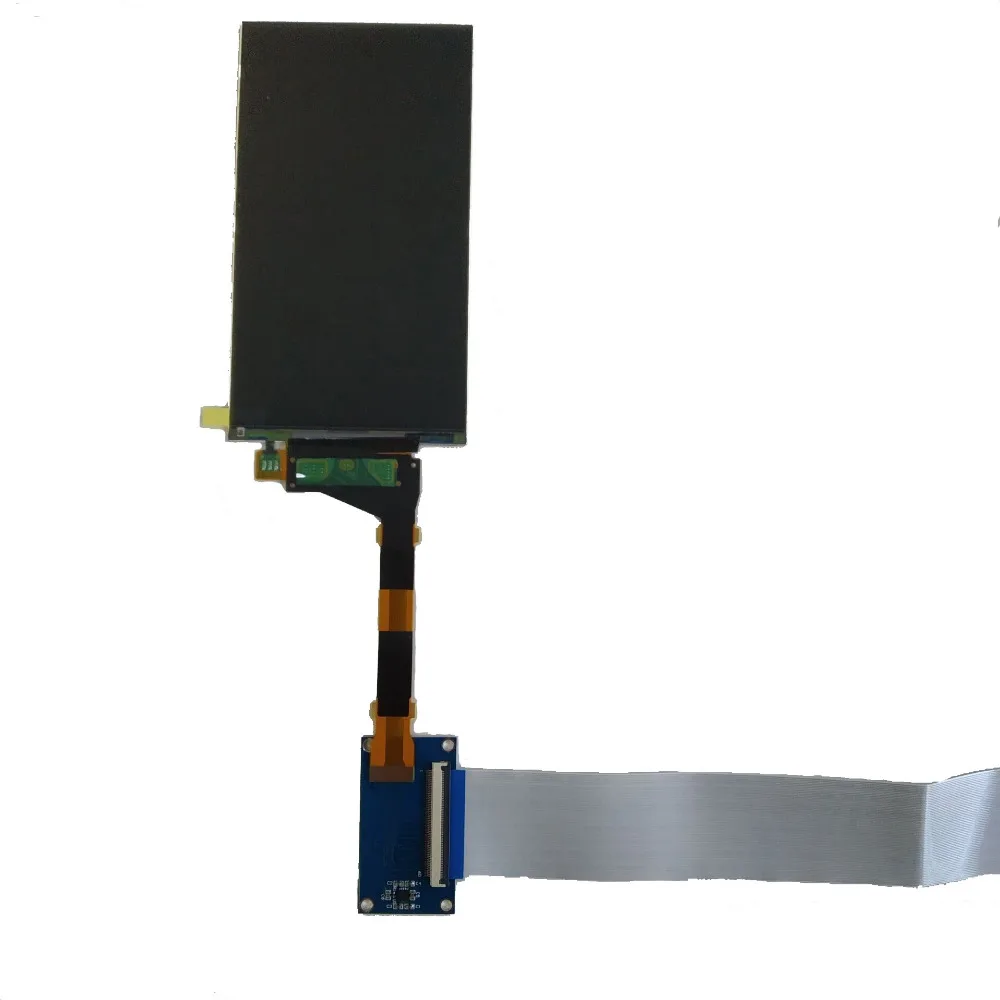

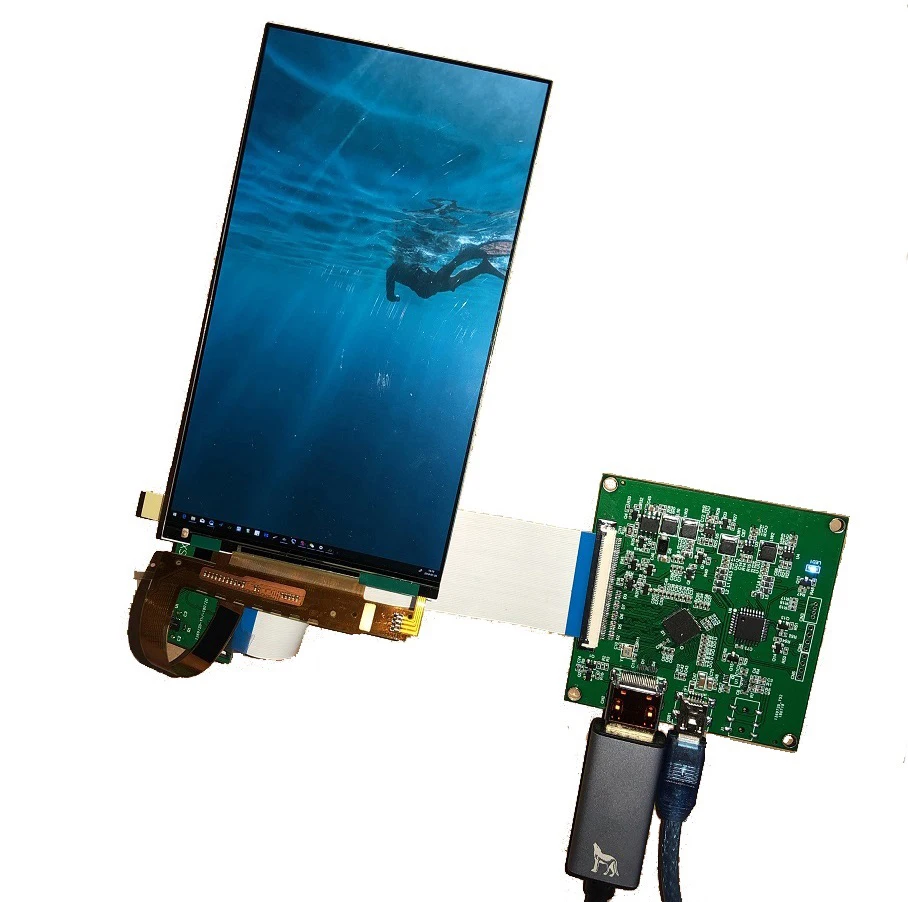

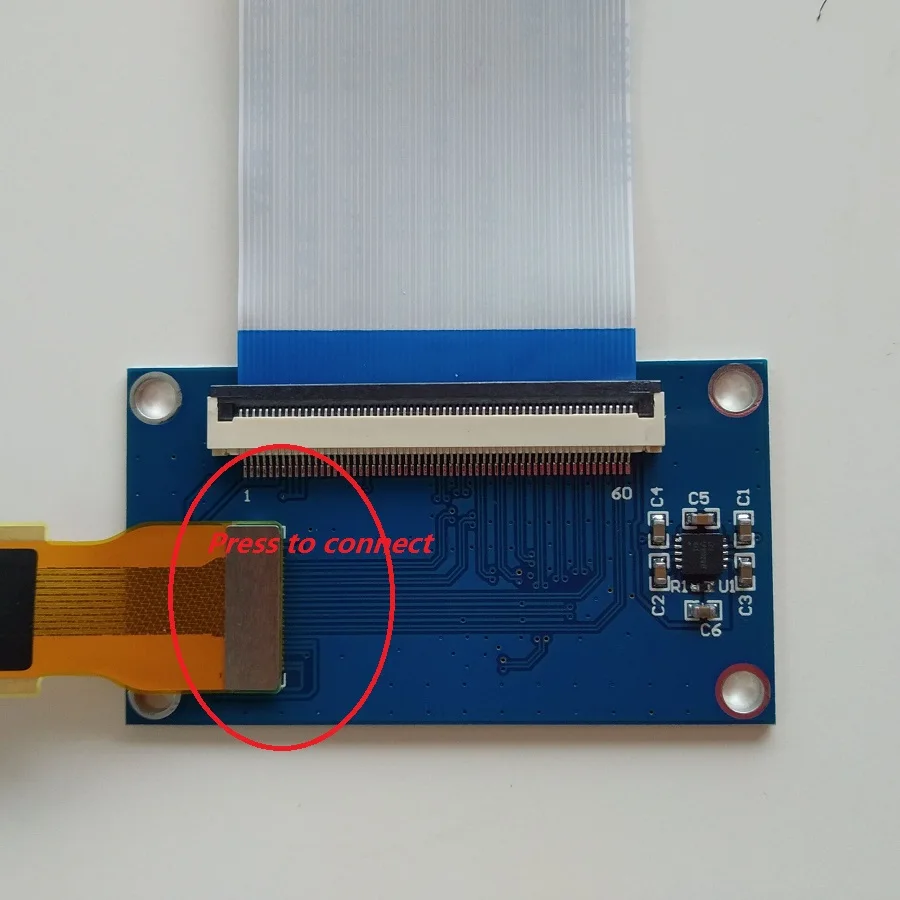

Плата ЖК-контроллера:HDMI плата для 50Pin Mipi ЖК-экранВходной адаптер питания: 5 В постоянного тока более 1 А.Поставляется в режиме ожидания, когда не входной сигналВ режиме ожидания модель <0,3 WАудио вход: HDMIРазмер платы: 65 мм x 64 мм x 3 мм6 "LS060R1SX01 1440X256 0 ЖК-экран:Дисплей НОВЫЙ Mode2, обычно черный, трансмиссионныйРазрешение 1440RGB)× 2560Общий размер 70,94 × 128,49 × 1,45 (H×V×D)Область отображения 68,04 × 120,96 (H×V)Яркость 450 cd/m2 (Typ.)Коэффициент контрастности 1300:1 (Typ.) (ТМ)Угол обзора 80/80/80/80 (тип.)(CR≥ 10) [влево/вправо/вверх/вниз]Интерфейс сигнала MIPI (2 канала, 4 полосы передачи данных) , 50 контактов, разъемПодсветка WLEDВходное напряжение 1,8/5,75/-5,75 в (Typ.)(IOVCC/VSP/VSN)Instuction:1. Когда сигнал HDMI не принимается. Он показывает черное изображение и светодиодный мигание на основной плате. Пожалуйста, измените источник HDMI для тестирования.2. Когда HDMI принимается. Он показывает правильное изображение и светодиодный синий цвет.Эта плата работает с ПК и Raspberry Pi. Изображение не поддерживает масштабирование. Изображение отображается в зависимости от источника входного сигнала HDMI.Включение:A, конвертер подключения платы с ЖК-экраномB. Конвертер подключения платы с кабелем 60PinC. Подключить главную плату с кабелем 60PinD. Вставьте кабель HDMI типаE. Включите 5Vdc или USB в качестве источника питанияВыключить:A. Выключите 5Vdc или удалите usb-адаптер питанияB. Удалить кабель HDMIC. Отсоедините основную плату с кабелем 60PinD. Плата преобразователя разъединения с кабелем 60PinE. Отключите кабель 60Pin с ЖК-экраномДля ПК:1. Большинство MIPI экрана для вертикального дисплея. Необходимо настроить режим компьютерной графики.2. Режим репликации-расширенный режим-вертикальная и горизонтальная регулировка.
Для 3D принтера:
Технический отдел сказал, что нужно снять подсветку, затем может работать с 3D принтером,
Но если у вас есть хорошие технологии, дайте им использовать напрямую, это очень хорошо.
Для Raspberry Pi1. Основная плата имеет четыре отверстия, совместимые с Raspberry Pi.2. Различные Raspberry Pi устанавливаются по-разному. Пожалуйста, свяжитесь с технической поддержкой Raspberry Pi.Упаковочный лист:

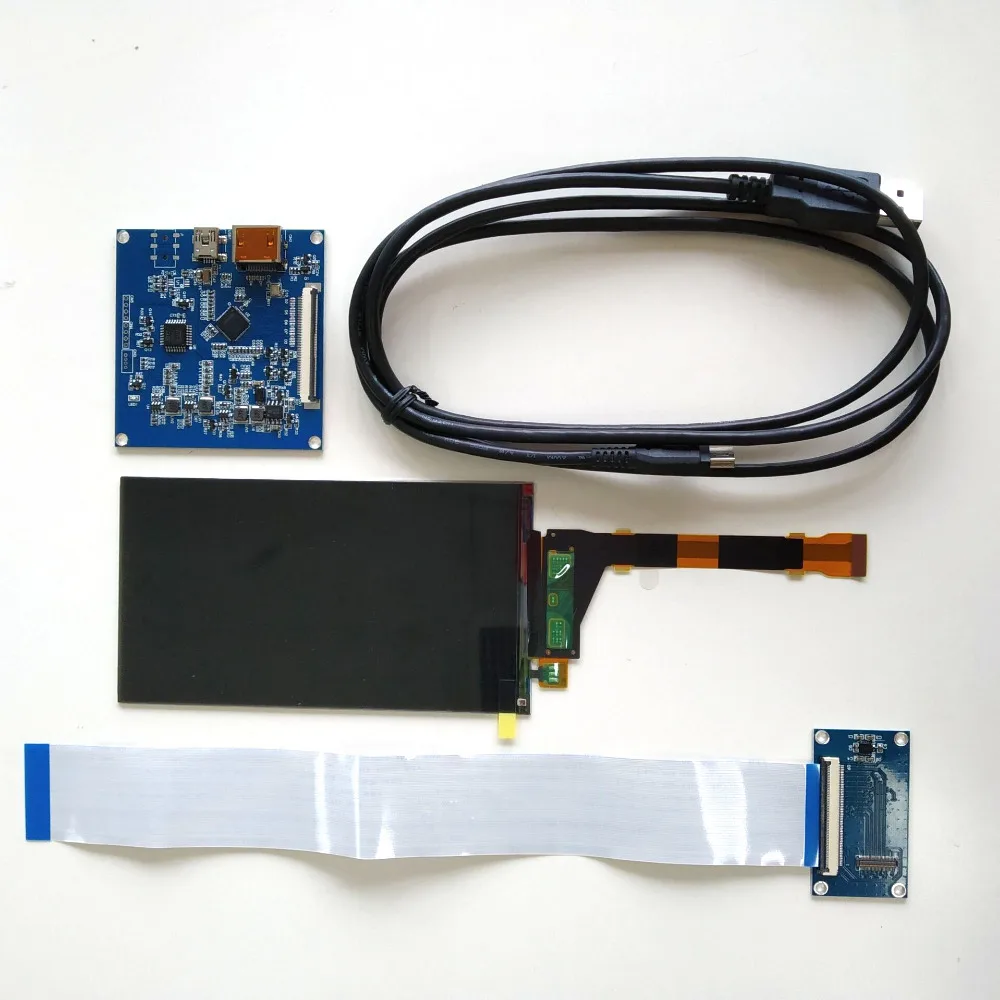

Пожалуйста, выберите нужные вам части!1 × HDMI к Mipi LCD плата контроллера VS-HDMITMIPI-V11 × 6 дюймов LS060R1SX01 1440X256 0 ЖК-экран1 × Кабель питания сигнала1 × плата конвертера
