Последнее обновление: 09.03.2022

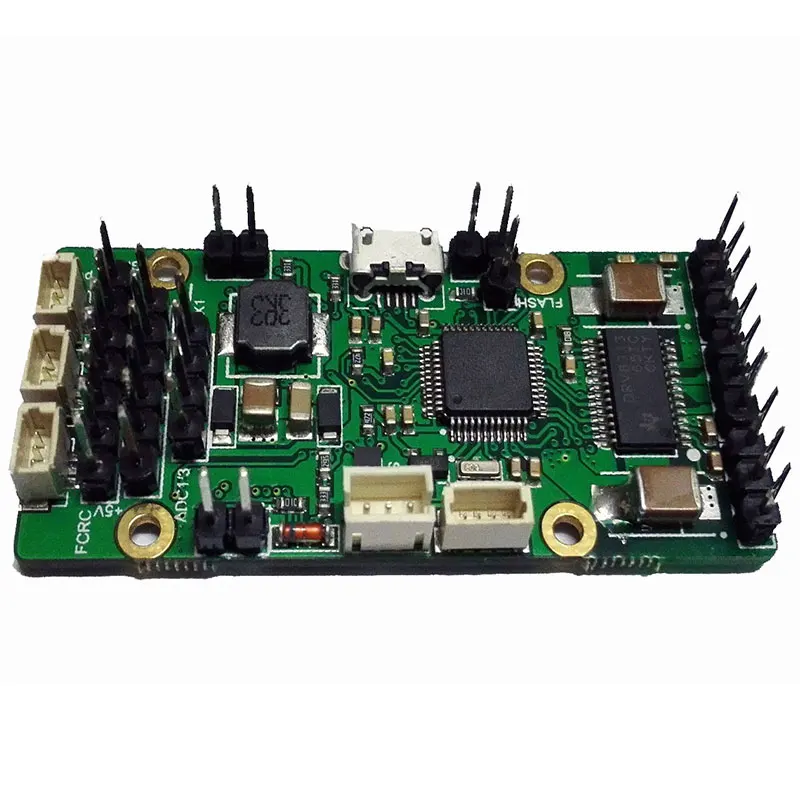

ALEXMOS 32-битное Описание BGC
Размер: 54*25*9,1 мм (без корпуса)
57,2*28,2*9,1 мм (металлический корпус в комплекте)
Вес: 24 г (включая металлический корпус) 1. ALEX официально уполномоченный 32-битный процессор. 2. Ток: чип привода двигателя принимает DRV8313 (такой же, как и стандартная пластина s-bgc BaseCam) с непрерывным током 1.75a/мотор и пиковым током 2.5a/мотор. 3. Напряжение: новый модуль постоянного тока принимается, и напряжение может достигать 40 В (рекомендуется батареи 6S и ниже). Модуль 3,3 В использует новую версию с высоким током, которая более надежна при использовании внешнего оборудования. 4. Встроенный IMU: с настройками master И slave jumper, его можно использовать как рамку IMU или камеру IMU. 5. Интерфейс SPEK: Стандартный спутниковый приемник SPEK (такой же, как BaseCam стандартная пластина s-bgc) может быть подключен. 6. Интерфейс кодировщика SH1.0 (PWM) : отличается от Коммерческая плата, она имеет независимый интерфейс мультиплексирующего кодировщика, что облегчает проводку.
7, интерфейс RC: Используйте тот же макет, что и крошечная плата BaseCam для достижения небольшого объема. 8. Интерфейс двигателя: такой же макет, как BaseCam стандартная пластина s-bgc принимается для адаптации к большому току и стандартизации. 9. Серийный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам из-за принятия ST аналогового последовательного порта. 10, J2 и J3 jumper: Новые аппаратные улучшения BaseCame делают i2c-drv доску более стабильной при использовании новой i2c-drv платы. 9. Серийный порт: чип CP2102, такой же, как и стандартная пластина s-bgc BaseCam, используется, чтобы сделать соединение с компьютером более стабильным. Оригинальный крошечный имеет проблемы с подключением к некоторым компьютерам из-за принятия ST аналогового последовательного порта. \10, J2 и J3 jumper: Новые аппаратные улучшения BaseCame делают i2c-drv доску более стабильной при использовании новой i2c-drv платы
\ \
\ \
Размер: 54*25*9,1 мм(Без корпуса)\ \
57,2*28,2*9,1 мм (металлический чехол)\ \
Вес: 24 г (металлический чехол)
1. Официальный представитель ALEXАутентифицированные 32-битные процессоры.
2,Ток: DRV8313 (такой же, как стандарт BaseCam S-BGC) используется в чипе двигателя.Непрерывный ток 1.75A/двигатель и пиковый ток 2.5A/мотор.
3,Напряжение: с новым модулем постоянного тока напряжение может достигать 40 В.Модуль 3,3 В использует новую версию с высоким током, которая более надежна при использовании внешнего оборудования.
4,Бортовой IMU: с настройками перемычки master-slave, его можно использовать как рамку IMU или камеру IMU.
5,Интерфейс SPEK: он может принимать Стандартный спутниковый приемник SPEK (такой же, как Стандартная плата BaseCam S-BGC).

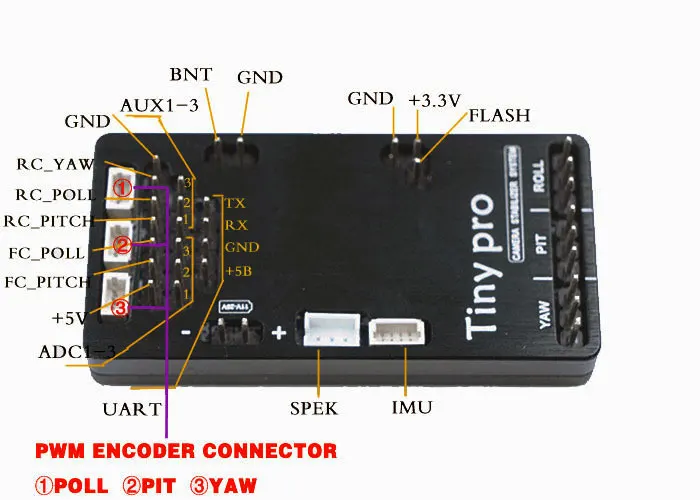

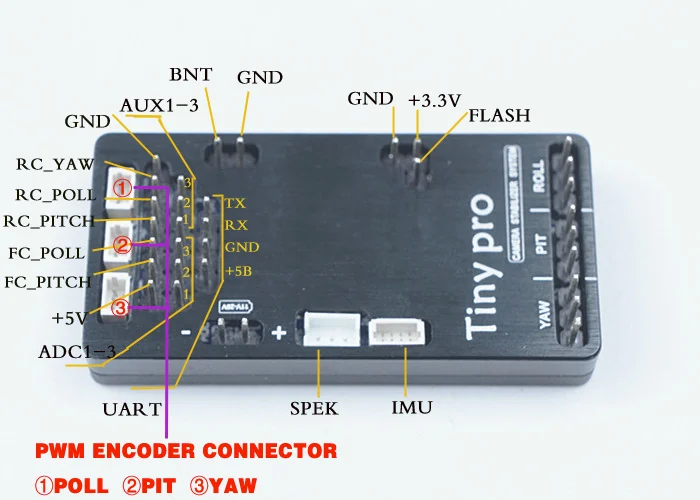

6,Интерфейс кодировщика SH1.0 (PWM): В отличие от платы на рынке, он имеет независимый интерфейс мультиплексирующего кодировщика.Проводка проще.
7,Интерфейс RC: такой же макет, как у крошечной платы BaseCam, для достижения небольшого размера.
8,Интерфейс двигателя: то же расположение, что и Стандартная плата BaseCam S-BGC, принимается для адаптации к высокому току и стандартизации.
9,Серийный порт: тот же чип CP2102, что и Стандартная плата BaseCam S-BGC, делает соединение с компьютером более стабильным и оригинальным.У Tiny есть проблемы с подключением к некоторым компьютерам из-за его аналогового последовательного порта ST.
10,J2 и J3 Джемперы: Новые аппаратные улучшения BaseCame, при использовании новой I2C-DRV платы, Короткие джемперыСделайте I2C-DRV работу доски более стабильной.
BaseCamОфициальная ссылка на сайт
Https://inter basecamelectronics.com/
YuntaiВидео отладкиСправочные ресурсы:
Ссылка 1:Http://v.youku.com/v_show/id_XMjk1NTcyMzE0NA==.html
Ссылка 2Http:/Wechat

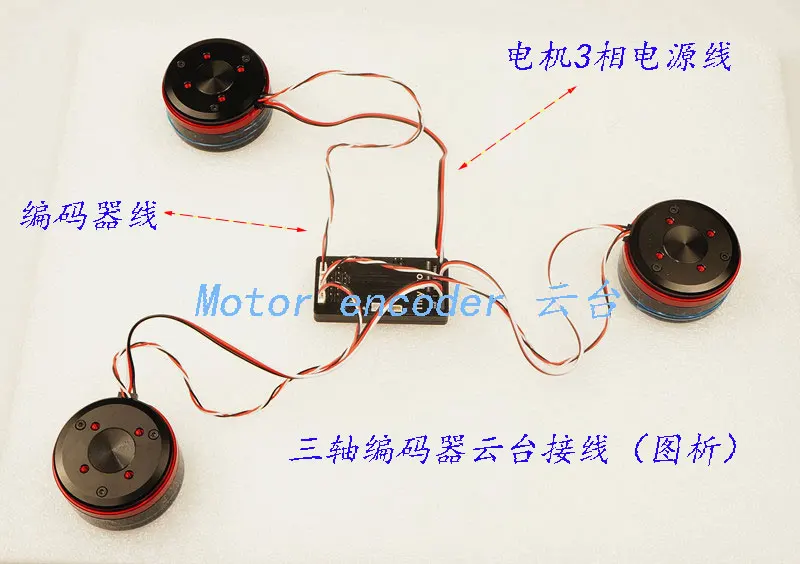

Три осиПроводка облачной террасы энкодераСхема проводки трехосевого стабилизатора:
