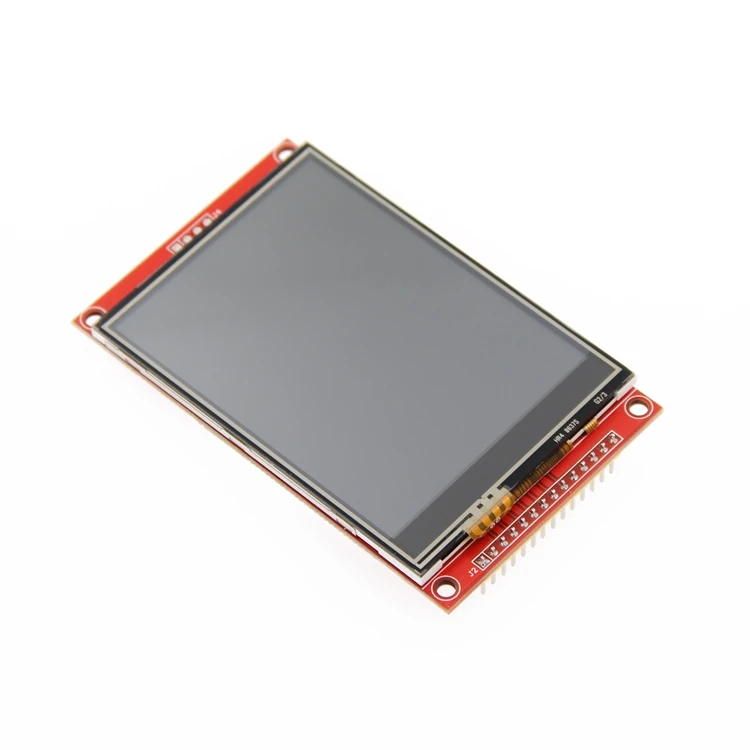

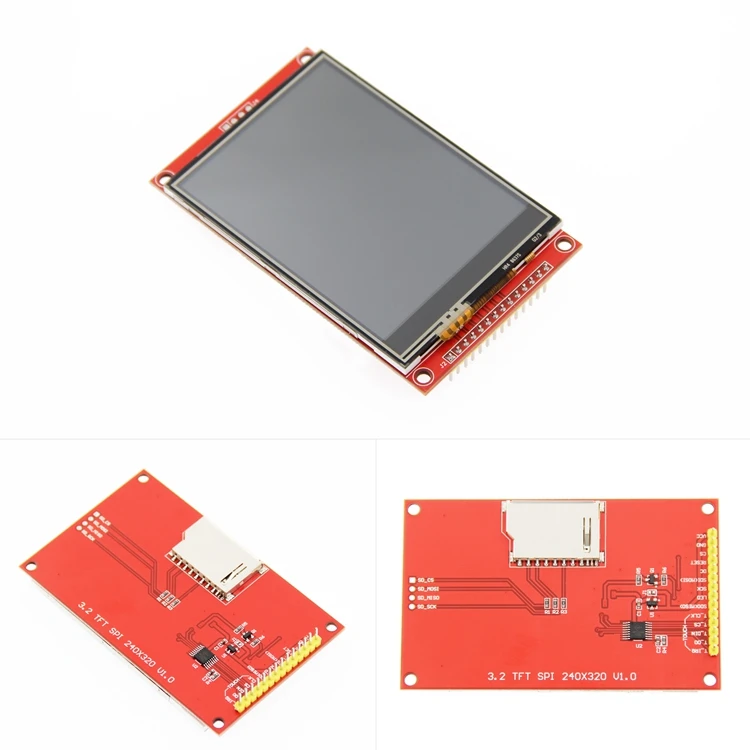

3,2 дюймов 320*240 SPI серийный TFT ЖК-модуль, экран дисплея с драйвером сенсорной панели IC ILI9341 для MCU
Jason_3C Store - Надежность 95.75%
Более 759 подписчиков, дата открытия магазина 25.05.2018
- Положительные оценки: 97% (1490)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 29.09.2024
3 Отзывов
4 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

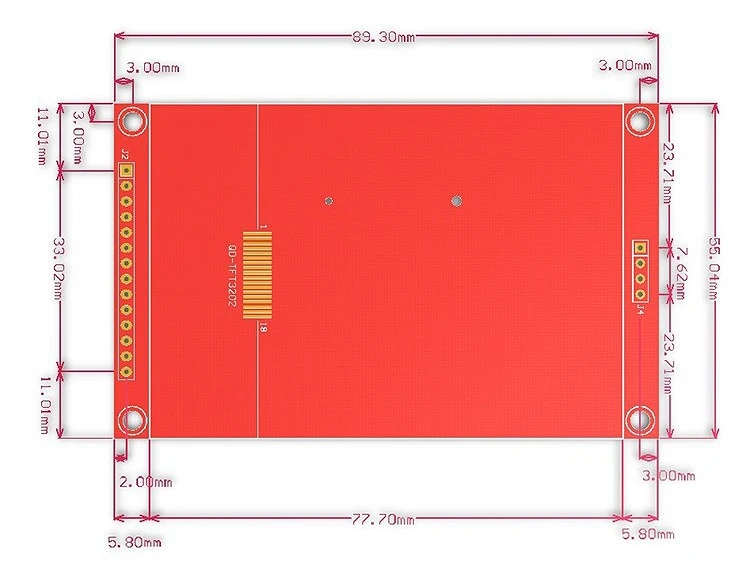

НазваниеПараметрSKUС сенсорным экраном: MSP3218Без касания: MSP3217Размер3,2 (дюйм)ТипыTFTЧип драйвераILI9341Разрешение320*240 (пиксель)Интерфейс модуля4-провод SPI интерфейсЭффективная Область отображения (зона AA)48,6x64,8 (мм)Размер фоновой платы модуля55,04x89,3 (мм)Напряжение питания VCC3,3 V ~ 5VЛогическое напряжение порта IO3,3 V (TTL)ЭнергопотреблениеОколо 90 мАВес продукта25 (г)
Серийный номерЭтикеткаОписание штифта1VCCМощность вход (3,3 V ~ 5V)2GNDМощность заземления3CSВыбор ЖК-чипа4СбросСброс ЖК-дисплея5Постоянный токКоманда ЖК-шины/выбор данных6SDI (MOSI)ЖК-дисплей SPI вход данных шины7SCKЖК-дисплей SPI сигнал автобусных часов8СветодиодУправление ЖК-подсветкой (высокоуровневое освещение)9SDO (MISO)ЖК-дисплей SPI вход данных шины10T_CLKСенсорная панель SPI автобусный сигнал11T_CSВыбор чипа шины SPI с сенсорной панелью12T_DINСенсорная панель SPI шина ввода данных13T_DOВыход данных шины SPI с сенсорной панелью14T_IRQСигнал IRQ прерывания сенсорной панели
