2 шт. 35 мм VU метр стерео аудио усилитель индикатор уровня измеритель звуковых сигналов подсветка регулируемая с платой драйвера для AMP T0235
2 577,49₽
В наличии!
KaisayaHIFI audio Store - Надежность 96.25%
Более 11699 подписчиков, дата открытия магазина 18.10.2013
- Положительные оценки: 97% (1285)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 11.09.2024
Аналоговая Панель 630 мА, 34 мм, измеритель уровня звука, 6-12 В, 2...
17 Отзывов
35 Заказов
583,10₽
2 шт. аналоговая панель 34 мм VU Настольный радиометр vu измеритель...
0 Отзывов
1 Заказов
1 511,00₽
Lusya 2 шт. 45 мм VU дБ измеритель влажности Измеритель уровня звук...
0 Отзывов
1 Заказов
3 035,66₽
Это 35 мм VU метров с приводными платами для телефона, компьютера, предварительного усилителя, Mp3
Не могу подключиться к выходу усилителя
Внутреннее сопротивление постоянного тока: 650 Ом + -15%
Положение калибровки: + 5
Точность: Уровень 5
Постоянный ток; 500uA +-15%

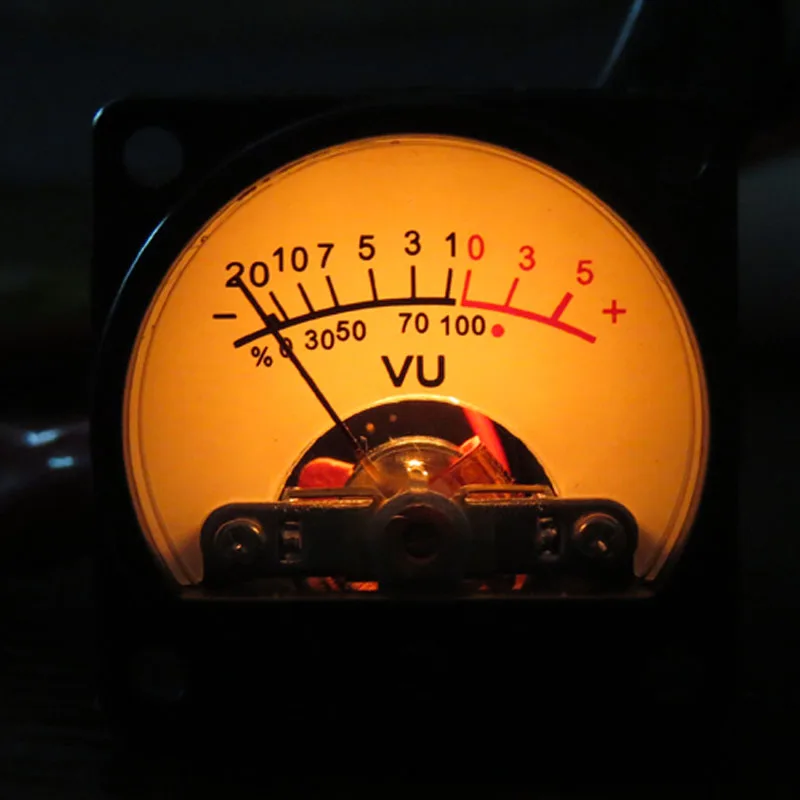

Подсветка: LED * 3
Рабочая температура: -22%-55 градусов Цельсия
VU метр напряжение подсветки: AC6V-12V
Метр Вес нетто: 45 г/шт.

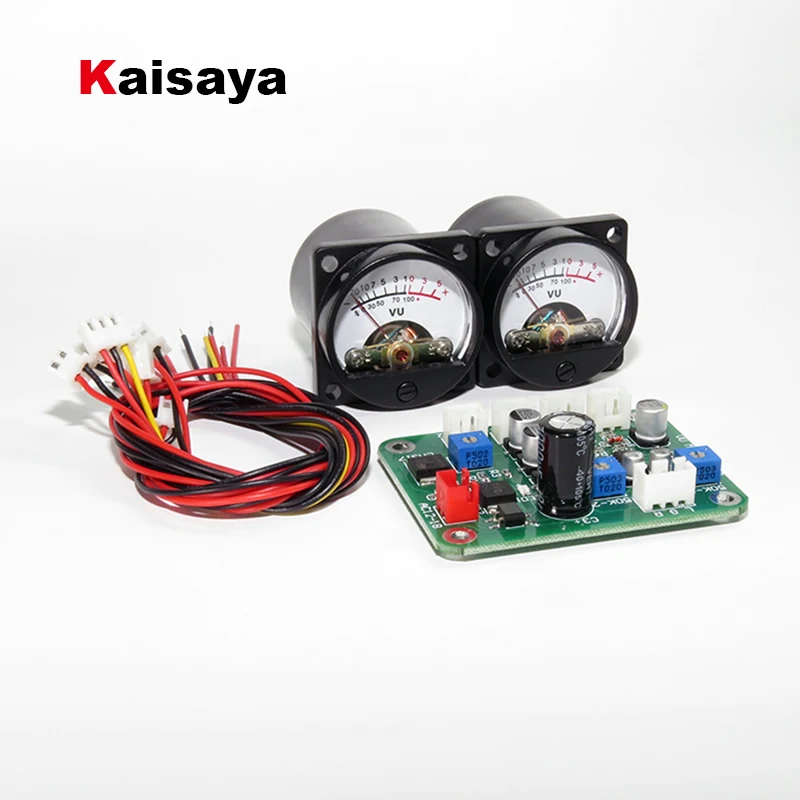

В комплект входит:
2 шт. VU метр

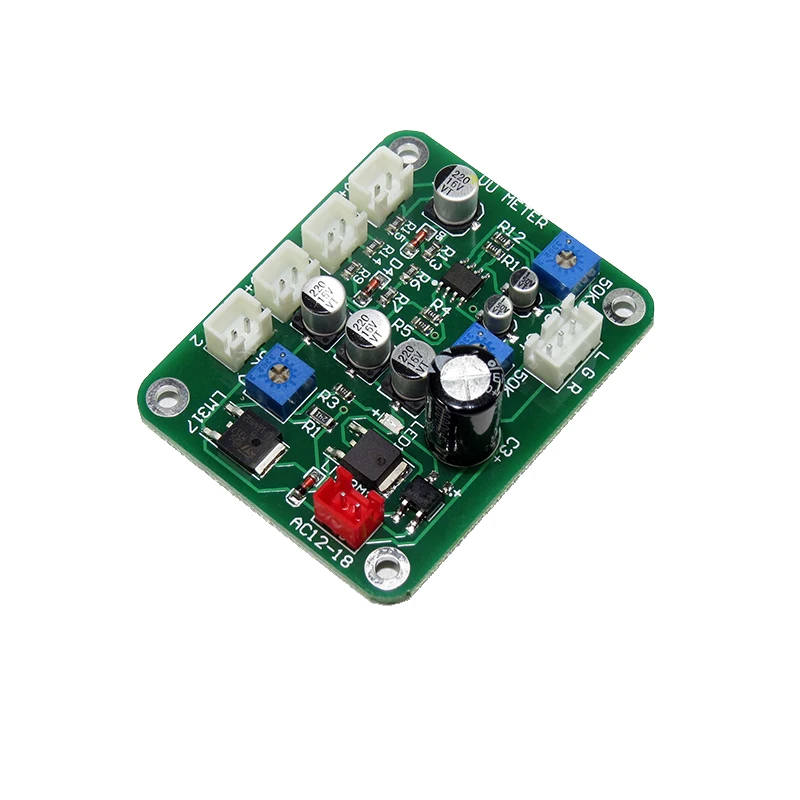

1 шт. драйвер платы
С кабелем подключения
Обратите особое внимание, чтобы не подключать выходное напряжение подсветки DC12V к неправильному VU измерителю при подключении линии, потому что ток будет гореть измерительной головкой

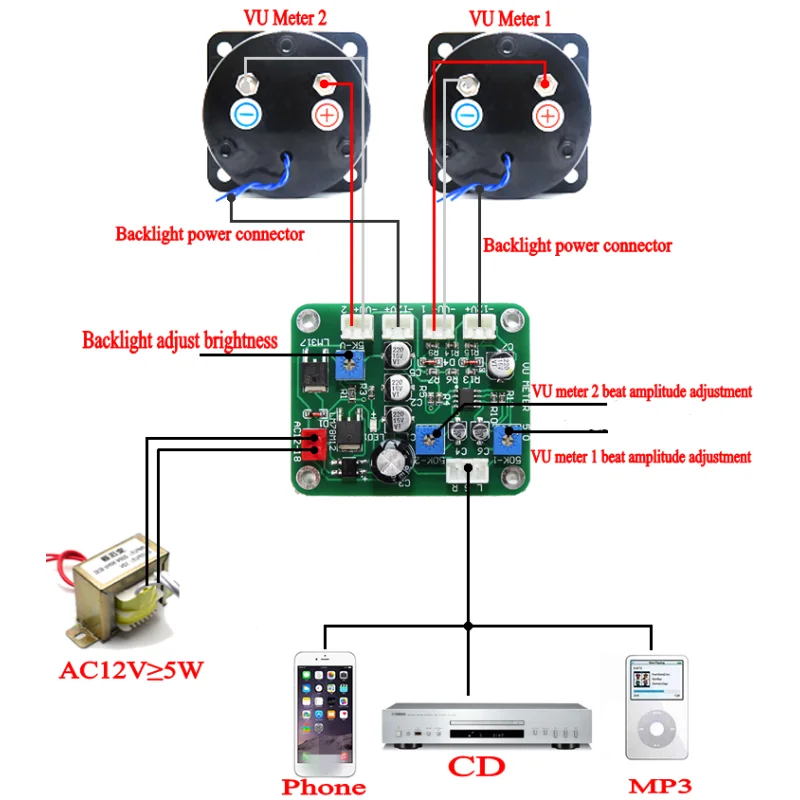

Инструкция по применению
1. AC12V является источником питания. (Рекомендуется использовать независимый силовой трансформатор или независимый обмоточный источник питания!
2.L, G, R: это двухканальный входной терминал для низкого уровня сигнала платы драйвера, который используется для подключения аудио мобильных телефонов, предступенчатая звуковая карта компьютера и другие устройства с источником звука (сигнал-это сигнал, который наушники могут слушать). L, GND и R соответствуют левым, наземным и правым каналам соответственно
Примечание: не может подключиться к выходу усилителя мощности, не может подключиться к выходу усилителя мощности. Не может подключиться к выходу усилителя мощности. В том числе автомобильный CD-плеер не может быть использован

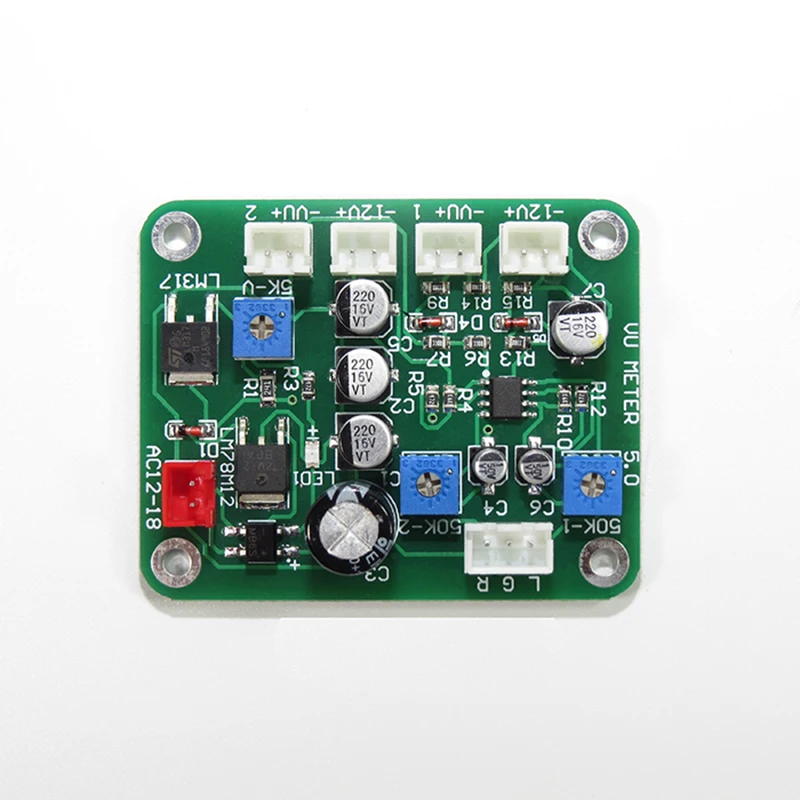

3 Регулируемое сопротивление "5K-V" для регулировки яркости подсветки.
4 регулируемые резисторы "50K-1 и 50K-2" соответственно контролируют амплитуду биения указателей VU meter 1 и VU meter 2,
Метод отладки
1. Отладка счетчика уровня найдите генератор сигналов для регулировки выходной частоты 1 кГц, эффективное значение сигнала составляет 0,775 в, а затем подключите входной сигнал платы привода, И указатель головки измерителя указывает на 0 дБ приборной панели. (Если у вас нет генератора сигналов, вы можете загрузить приложение генератор сигналов с мобильного телефона, и вы можете настроить его в соответствии с предыдущим методом)
2. Отладка VU meter, регулировка VU meter гораздо проще, плата драйвера подключена к аудиосигналу, и плата драйвера может быть настроена.
Отрегулируйте сопротивление, чтобы синхронизировать громкость и ритм уха со звуком с помощью указателя, таким образом, указатель качается умеренно, чтобы указатель указывал на 100% положение знака или максимальное значение знака, когда звук является максимальным.
