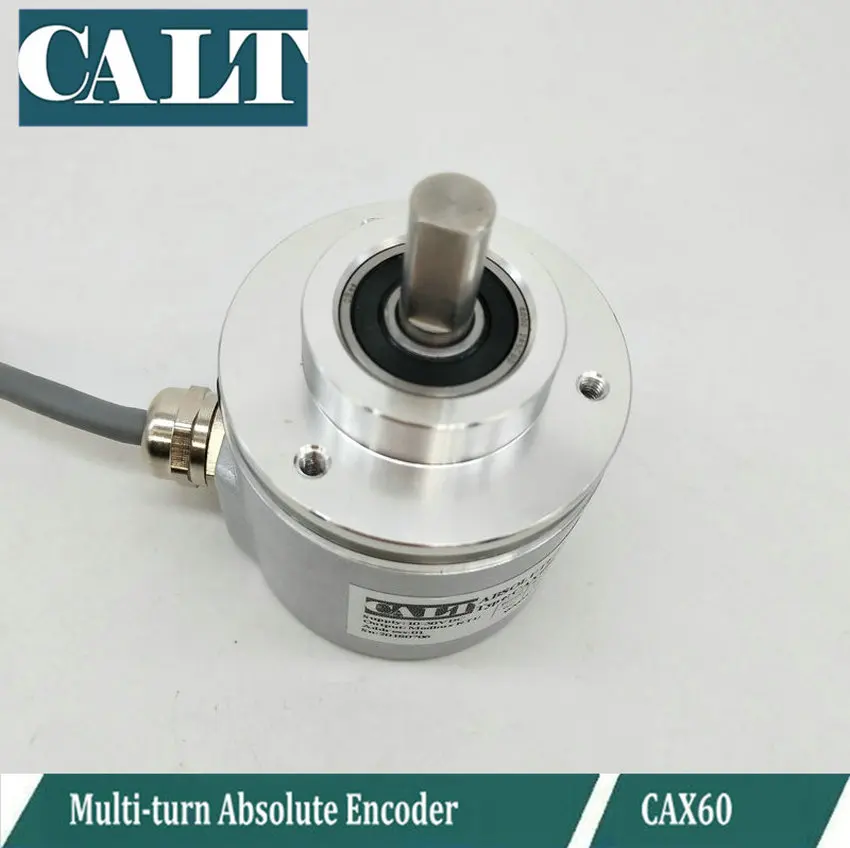

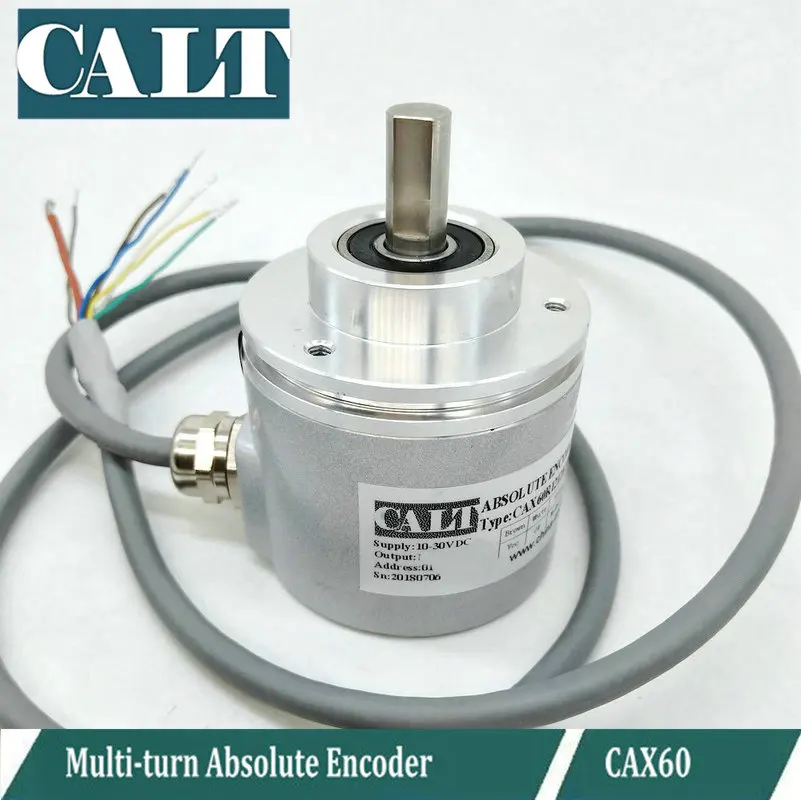

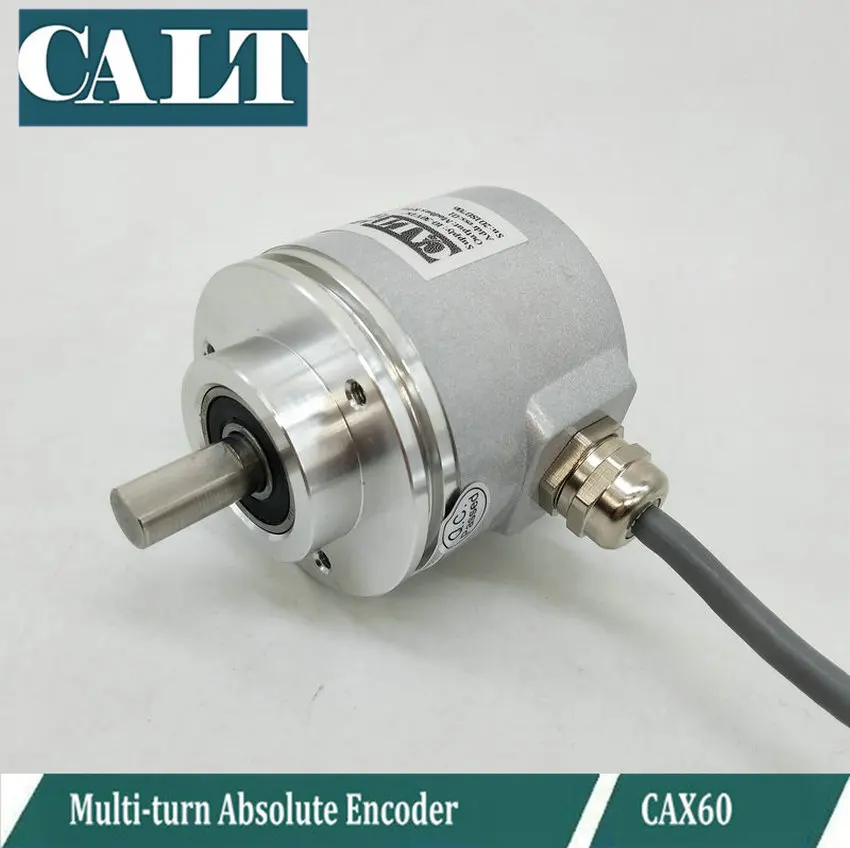

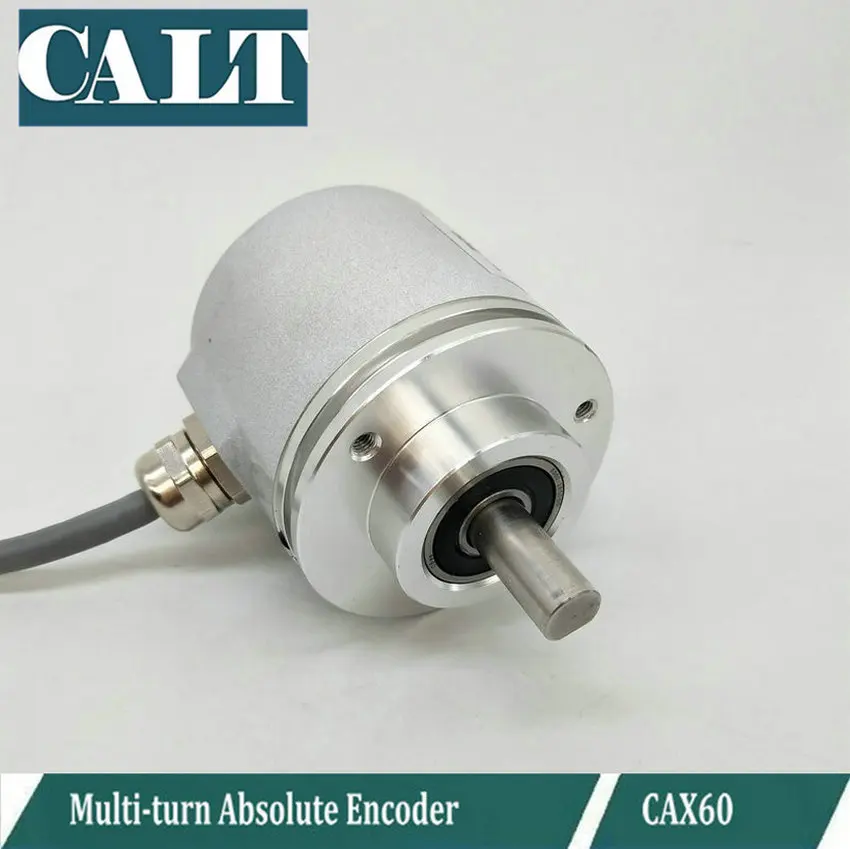

Высокое разрешение 12bit SSI 64 laps мультиповоротный абсолютный поворотный датчик положения датчика CAX60R1206E10SGB
Абсолютный роторный кодер CAS60---SGB Руководство пользователя
* Абсолютный цифровой кодировщик диска, высокоточный цифровой, без помех сигнала и нулевой дрейф в страхе.
* SSI цифровой выход, самая быстрая частота часов может быть установлена до 500 кГц, высокоскоростной, высокоточный контроль
* 4096 разрешение на оборот, 1 паритетный бит, однооборотный или многоповоротный цикл непрерывного действия 4096
* Широкое рабочее напряжение, низкое потребление тока
* Зажимной фланец или фланец synchro, структура международного стандарта
Технические характеристики:
Рабочее напряжение
5Vdc защита от обратной полярности
Потребляемый ток
<35 мА (24 В постоянного тока) без нагрузки
Выход сигнала
SSI синхронный серийный сигнальный
Передача сигнала
Две пары RS422, 100 метров (125 кГц и Рекомендуемые специальные кабели, больше расстояния, пожалуйста, проконсультируйтесь с фабрикой)
Линейный Разрешение
1/65536FS
Точность повторяемости
Повторяемость ± 2 бит (фактическая точность связана с точностью установки и концентрацией вала)
Тактовая частота
Самая быстрая частота часов может быть установлена 500 кГц, рекомендуется 125 кГц.
Рабочая температура
-25 ~ 80 ℃
Температура хранения
-40 ~ 80 ℃
Класс защиты от поражения электрическим током
Корпус IP67, вал IP65
Вибрации и ударов
10 г, 10 ~ 2000 Гц; 100 г, 6 мс
Разрешенной скорости
2400 об/мин
Соединительный кабель с разъемом USB
1 м экранированный кабель радиальная сторона (форма отдыха можно заказать)
Форма характеристики
Металлический корпус, герметичный двойной подшипник
Провод
Сигнал
Дир ---Направление вращения. Когда провод ядра низкий, верхний вид вала по часовой стрелке для увеличения данных. При высокой мощности, изменение направления против часовой стрелки для увеличения данных;
Середины P ---Средняя точка позиционирования. Когда основной провод с коротким контактом высокого уровня, вывод данных о текущей позиции является средней точкой всех данных; При правильной работе он должен подключаться к 0 В.
Часы для передачи данных--Четырехпроводный режим RS422, ± 5 В, одна пара триггеров часов, пара выходных данных.
Коричневый
5Vdc
Белый
0V GND
Синий
Дир
Черный
Середины P
Зеленый
Часы +
Цвет: желтый
Часы-
Серый
DATA +
Розовый
Данных
