LILYGO®TTGO Т-образной балки ESP32 433/868/915/923 МГц, Wi-Fi, Беспроводной модуль Bluetooth
ESP 32 GPS NEO-6M SMA LORA 32 18650 Держатель батареи с OLED

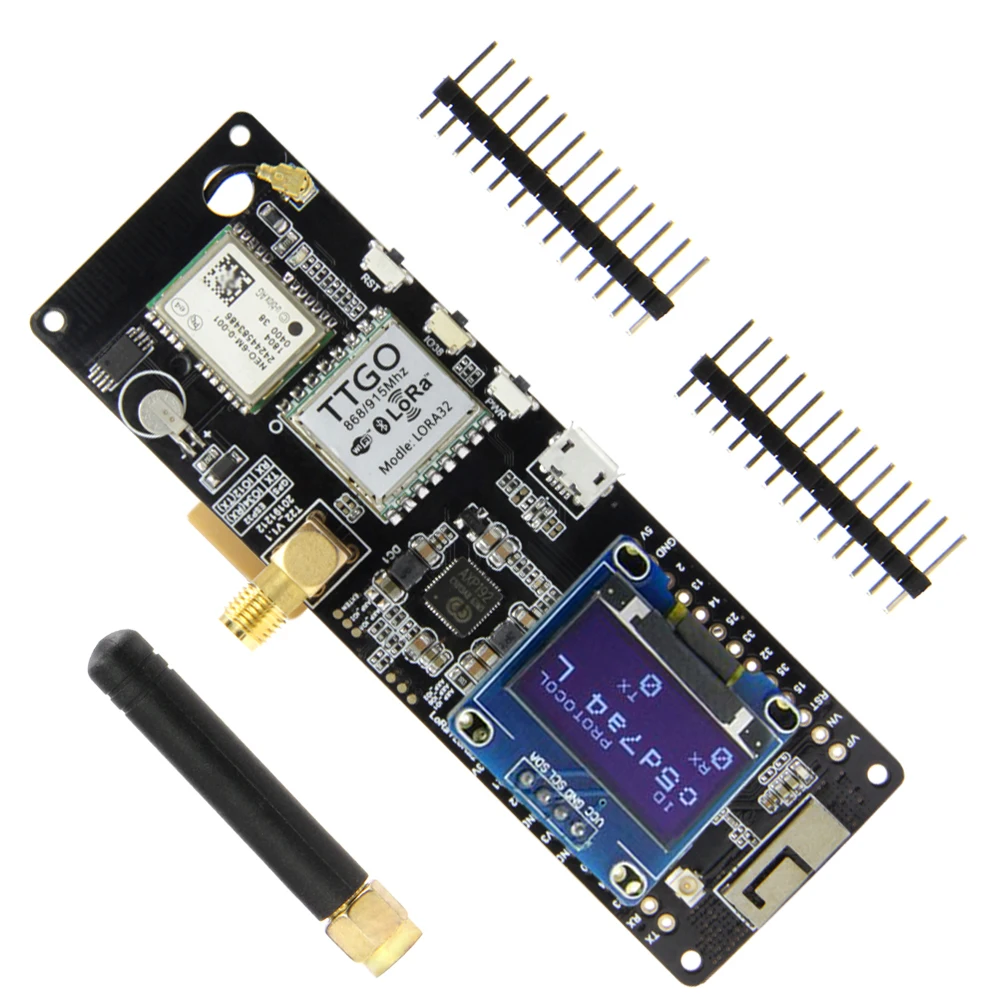

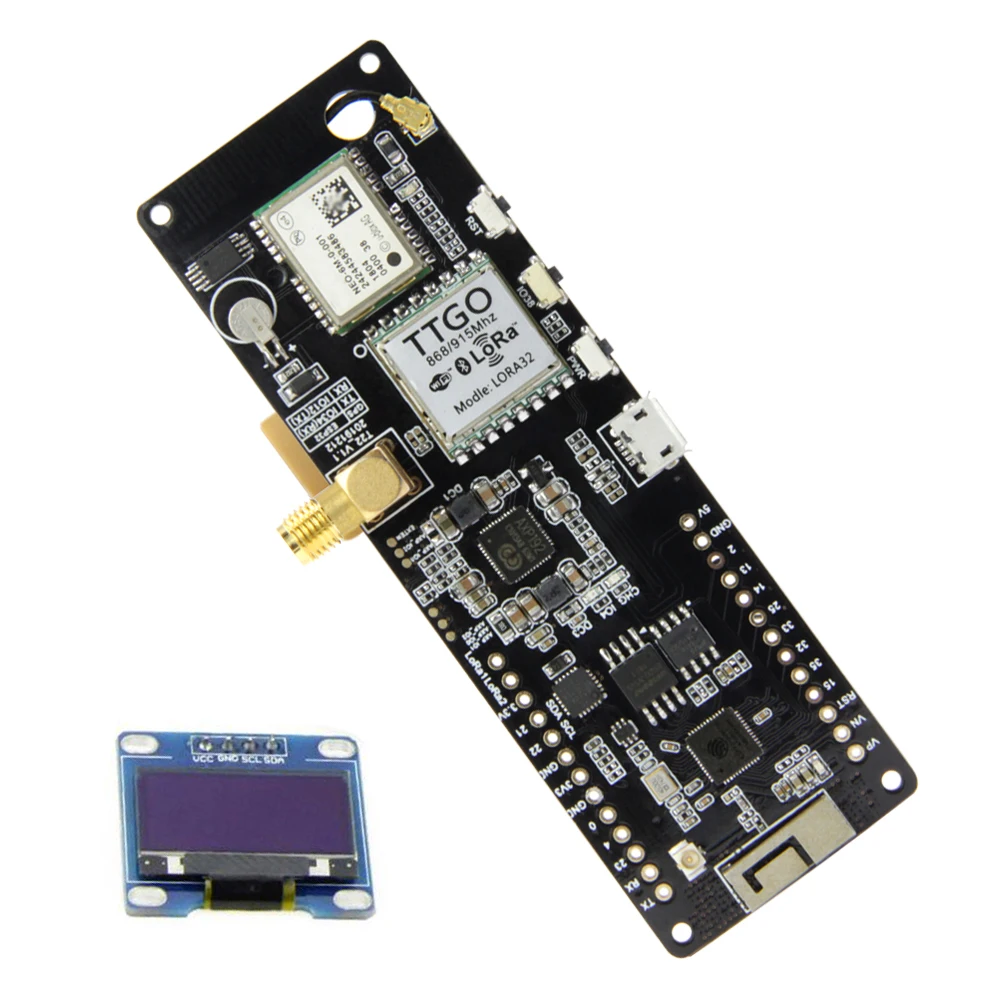

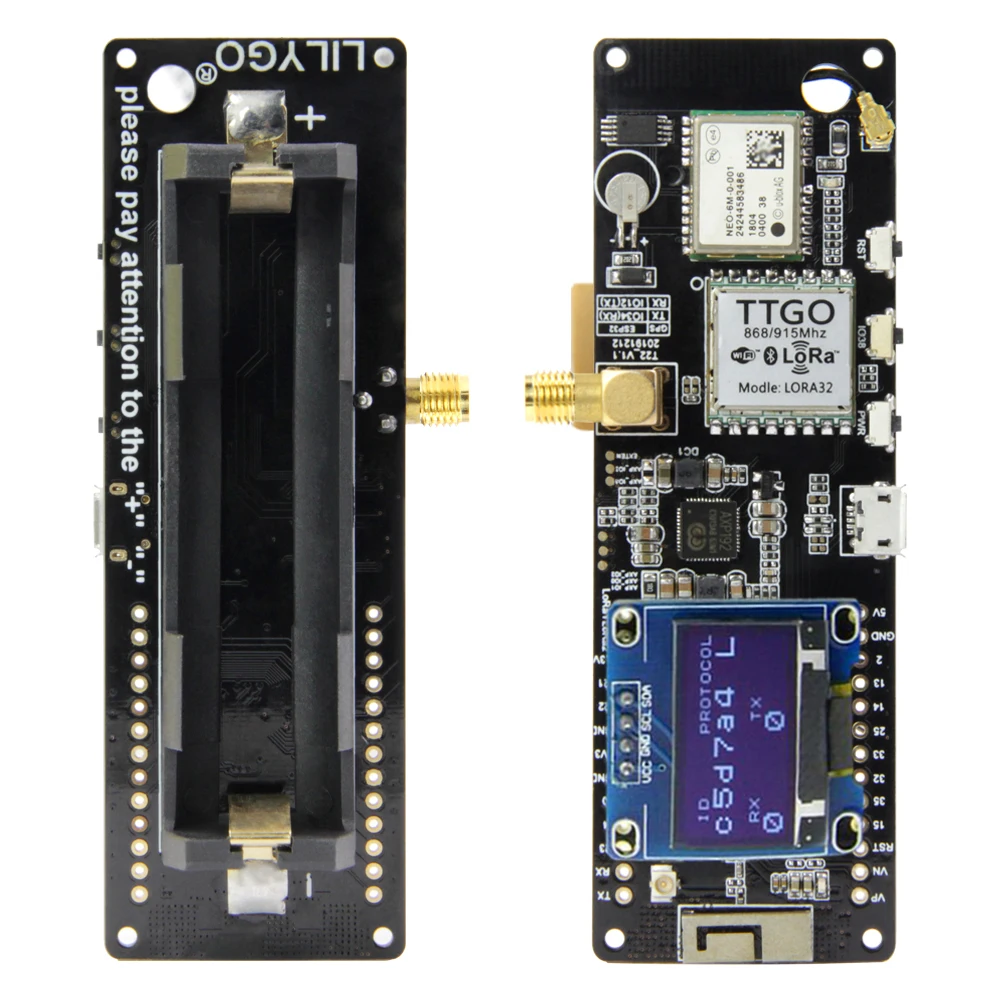

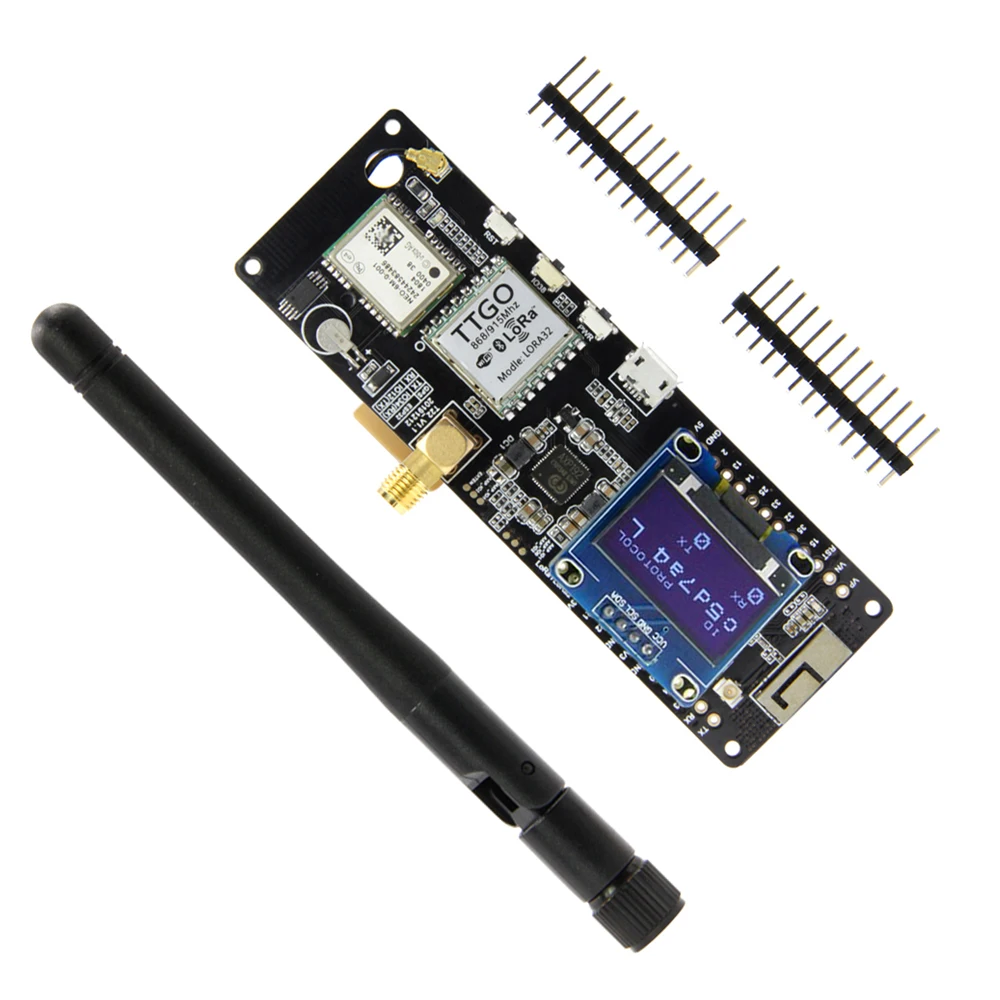

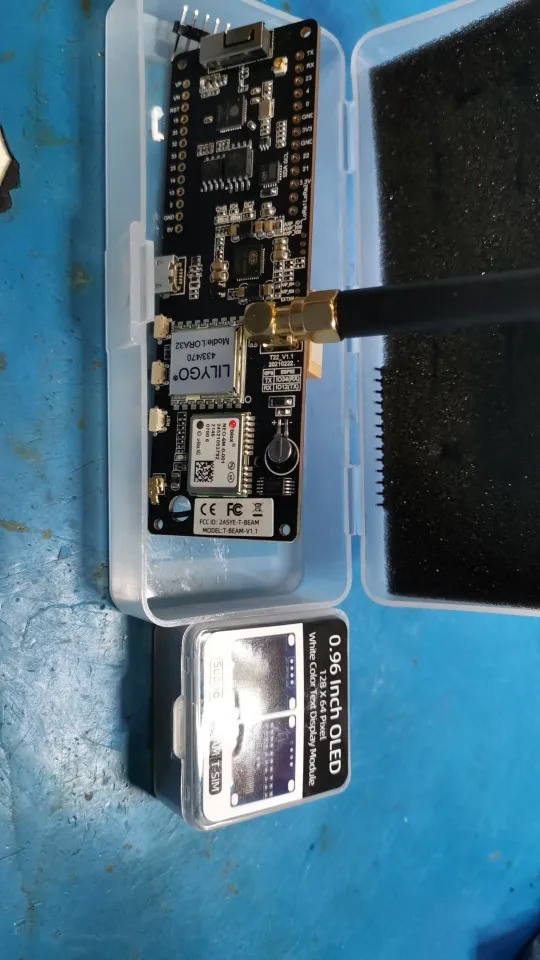

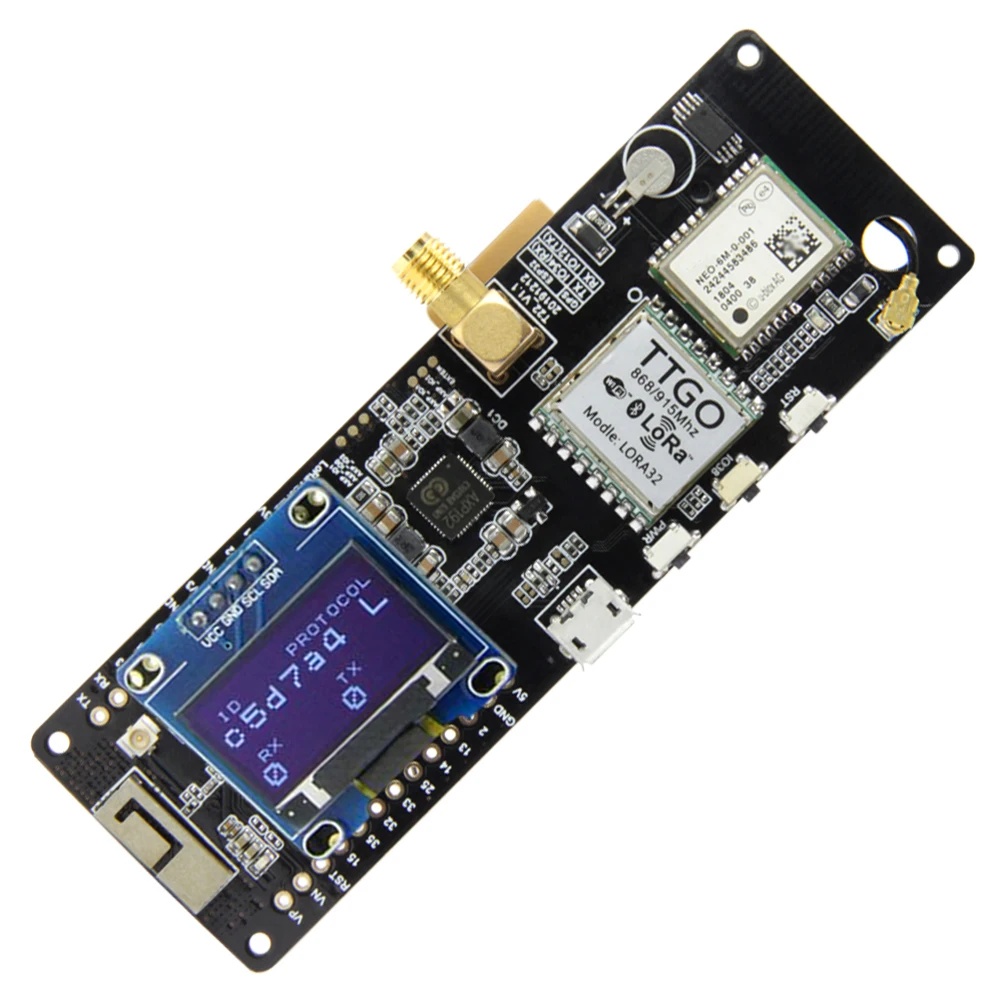

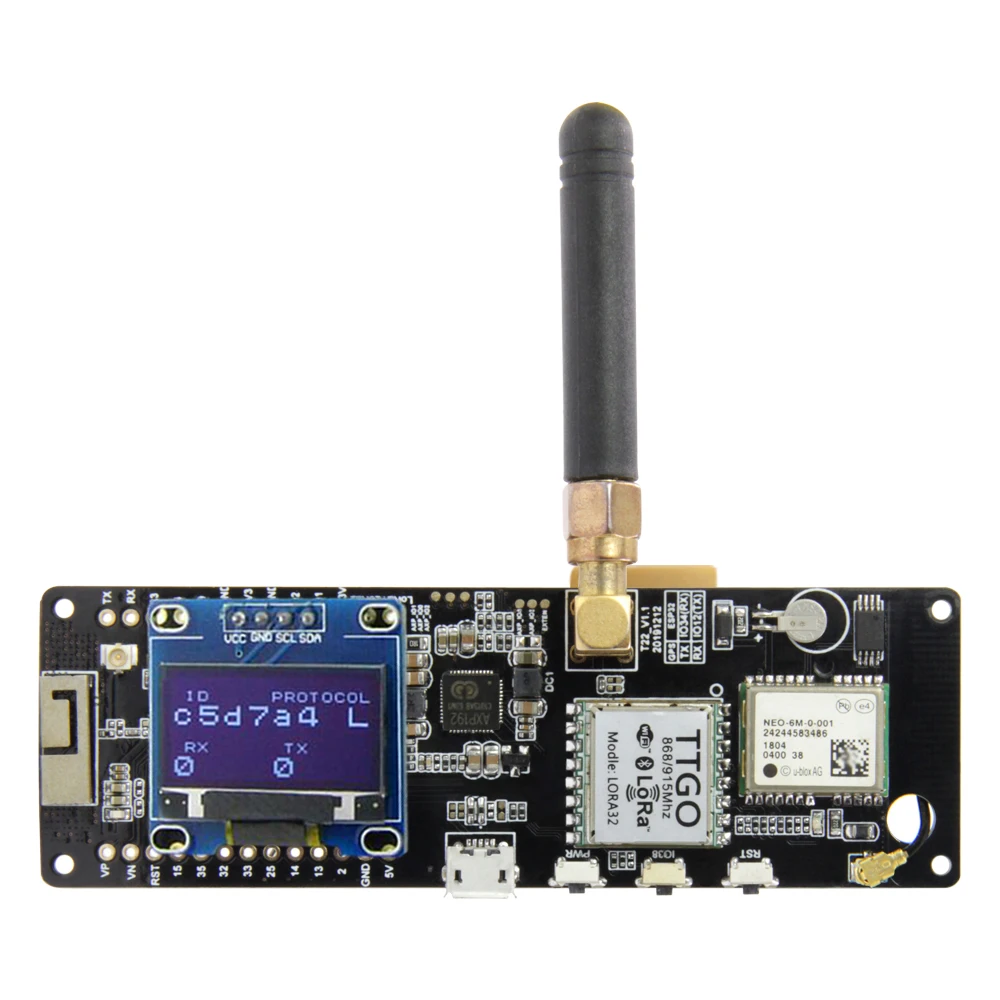

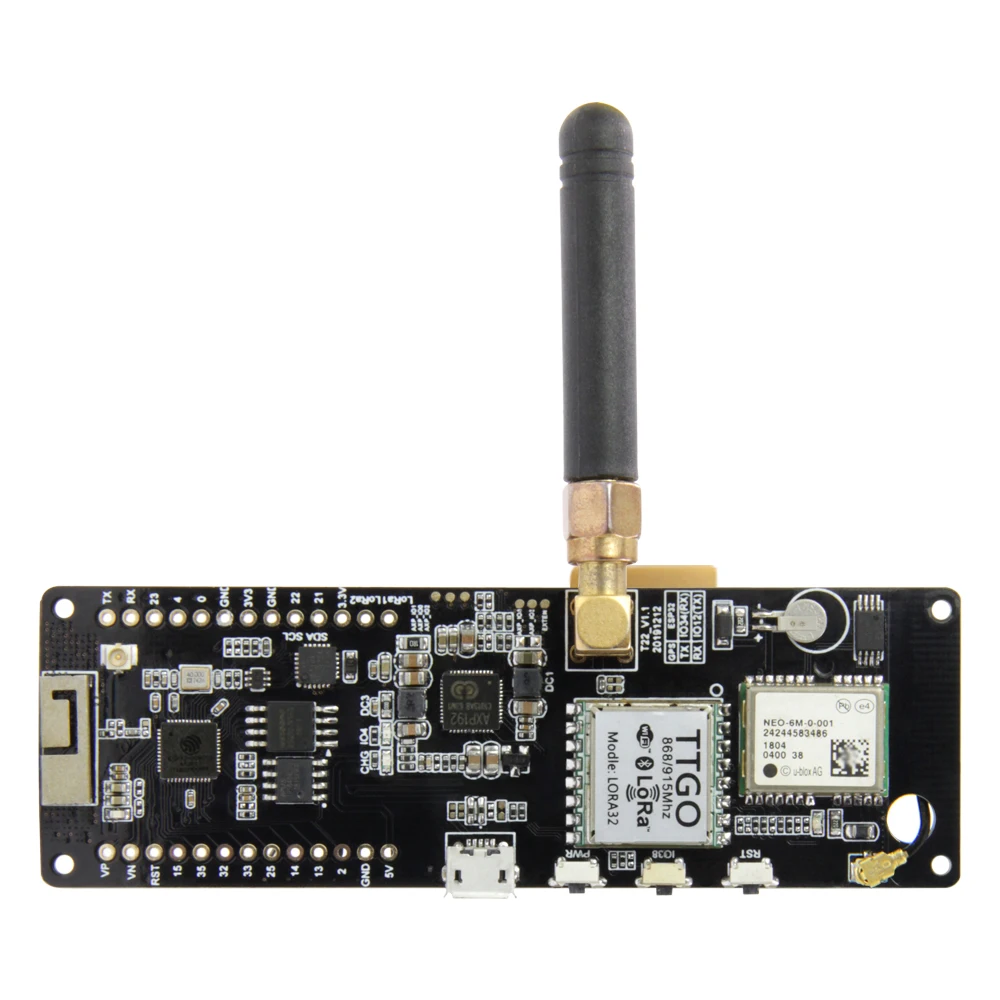

Демонстрация продукта(Примечание: OLED не припаивается к T-BEAM)
Особенности продукта
ESP32
Самая последняя версия ESP32: REV1
WI-FI
Bluetooth
4 Мб PSRAM
Вспышка 4 Мб
3D антенна
Лора
Описание товара
Рабочее напряжение: 1,8 ~ 3,7 v
Допустимый ток: 10 ~ 14 мА
Ток передачи: 120 мА @ + 20 дБм
90mA @ + 17dBm
29mA @ + 13dBm
Рабочая частота: 433/470 МГц (версия 433HMz) /868 м/915 м (версия 868 МГц)
Мощность передачи: + 20dBm
Чувствительность приема:-139dBm @ LoRa & 62,5 Khz & SF = 12 и 146bps
-136dBm @ LoRa & 125Khz & SF = 12 и 293bps
-118dBm @ LoRa & 125Khz & SF = 6 & 9380bps
-123dBm @ FSK & 5 кГц и 1,2 кбит/с
Ошибка частоты: +/-15 кГц
Пространство FIFO: 64 байт
Скорость передачи данных: 1,2 K ~ 300Kbps @ FSK
0,018 K ~ 37,5 кбит/с @ LoRa
Режим модуляции: FSK,GFSK,MSK,GMSK,LoRa TM,OOK
Форма интерфейса: SPI
Ток сна: 0.2uA @ Sleep
1.5uA @ IDLE
Температурный баллон operatingeng:-40 ℃- + 85 ℃
Цифровая функция RSSI
Автоматическая коррекция частоты
Автоматическое управление коэффициентом усиления
Обнаружение низкого напряжения
Быстрое Пробуждение и частоту прыжков
Высоконастраиваемый обработчик пакетов данных
GPS
GPS модули NEO-6M, 3V-5V источника питания универсальный
Предназначенный модуль с керамической антенной, сигнал супер
Сохраните параметры конфигурации данных EEPROM вниз
С Аккумулятором Резервного копирования данных
Есть светодиодный индикатор сигнала
Скорость передачи данных по умолчанию: 9600
Мощность
TP5400
Управление батареей 1A
Светодиодный индикатор: Есть 4 светодиодный индикатор, показывающий состояние батареи в режиме реального времени.
USB
CP2104-GMR
Прошивка для предварительной вспышки
-SoftRF V4.0

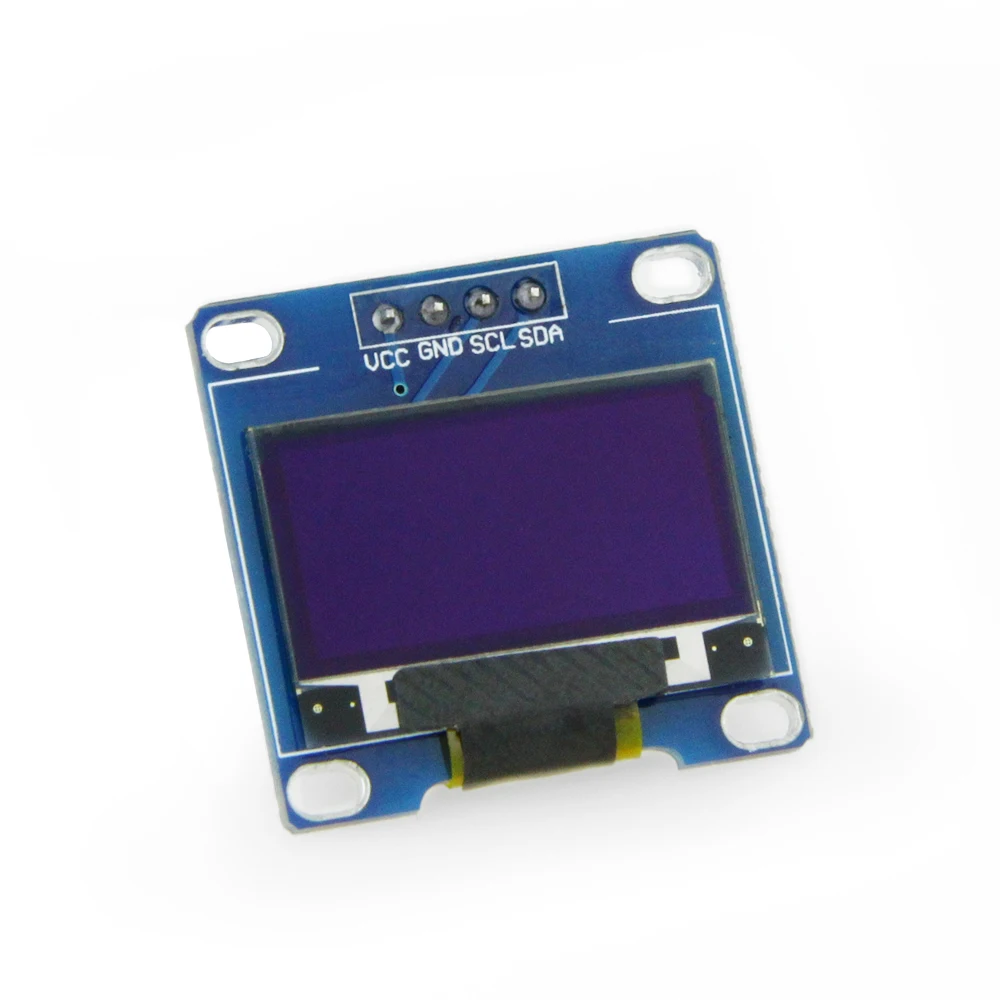

Описание OLED:
1. Размер: 0,96 дюйма
2. Высокое разрешение: 128*64
3. Цвет: белый
4. Угол обзора:> 160 °
5. IC драйвера: SSD1306
6. Рабочая температура:-30 celcius ~ 80 celcius
7. Объем модуля (щедрый): 27,0 мм * 27,0 мм * 4,1 мм
8. Поддерживает множество чипов управления: полностью совместим с Arduino, 51 сериями, MSP430 сериями, STM32/2, CSR чипами и т. д.
(Много процедур для справки)
9. С большим числом значений напряжения поддержки: без каких-либо изменений, непосредственно поддерживает 3,3 V ~ 5V DC
10. Ультра-Низкое энергопотребление: нормальная работа 0,04 Вт
11. Порт IO занимает Минимальный Дисплей: IIC связь, до тех пор, пока два IO порта
Дополнительная информация:
Https://github.com/lyusupov/SoftRF/wiki/Prime-Edition-MkII
Https://github.com/LilyGO/SoftRF
Https://github.com/Xinyuan-LilyGO/LilyGO-T-Beam

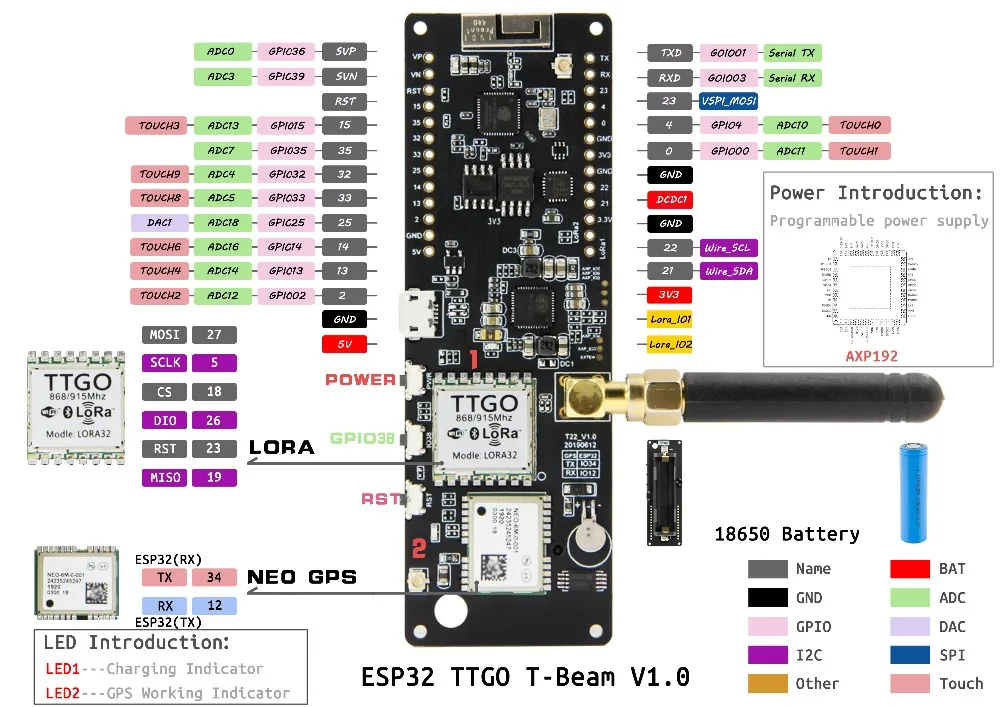

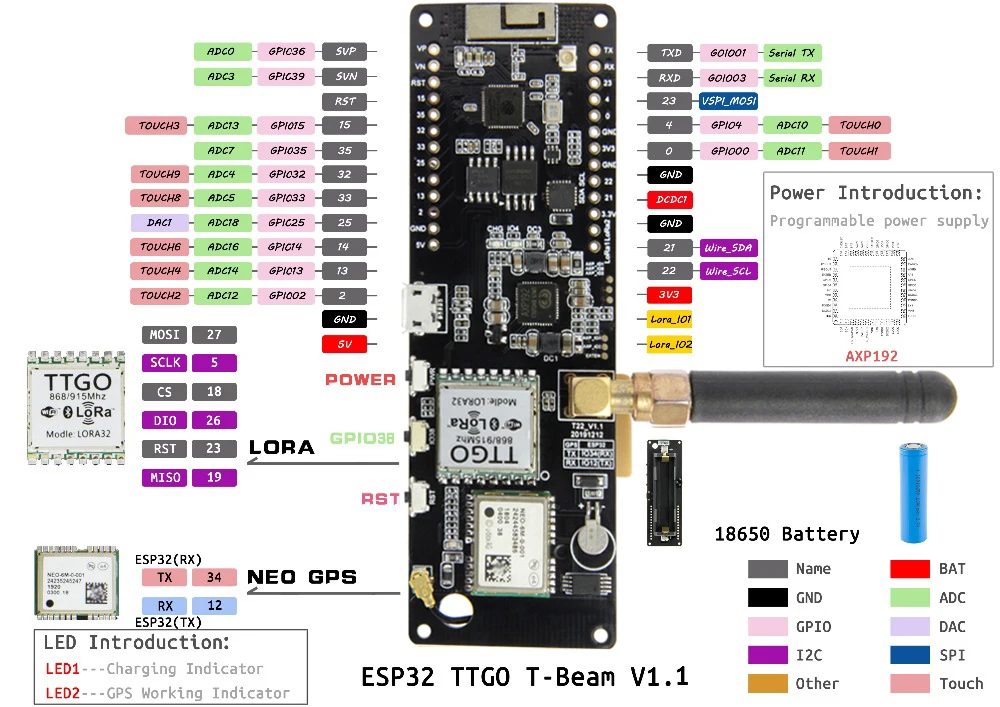

Схема штифта

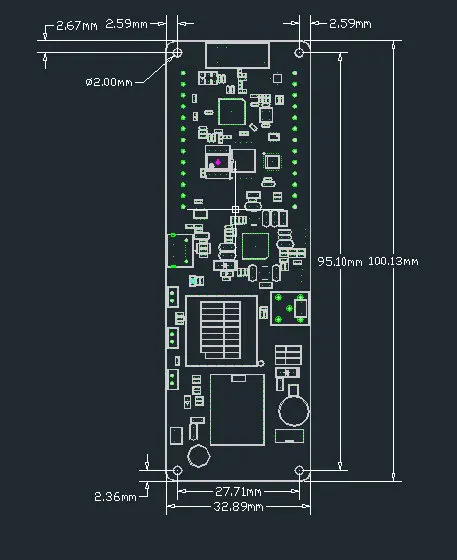

Размер на картинке

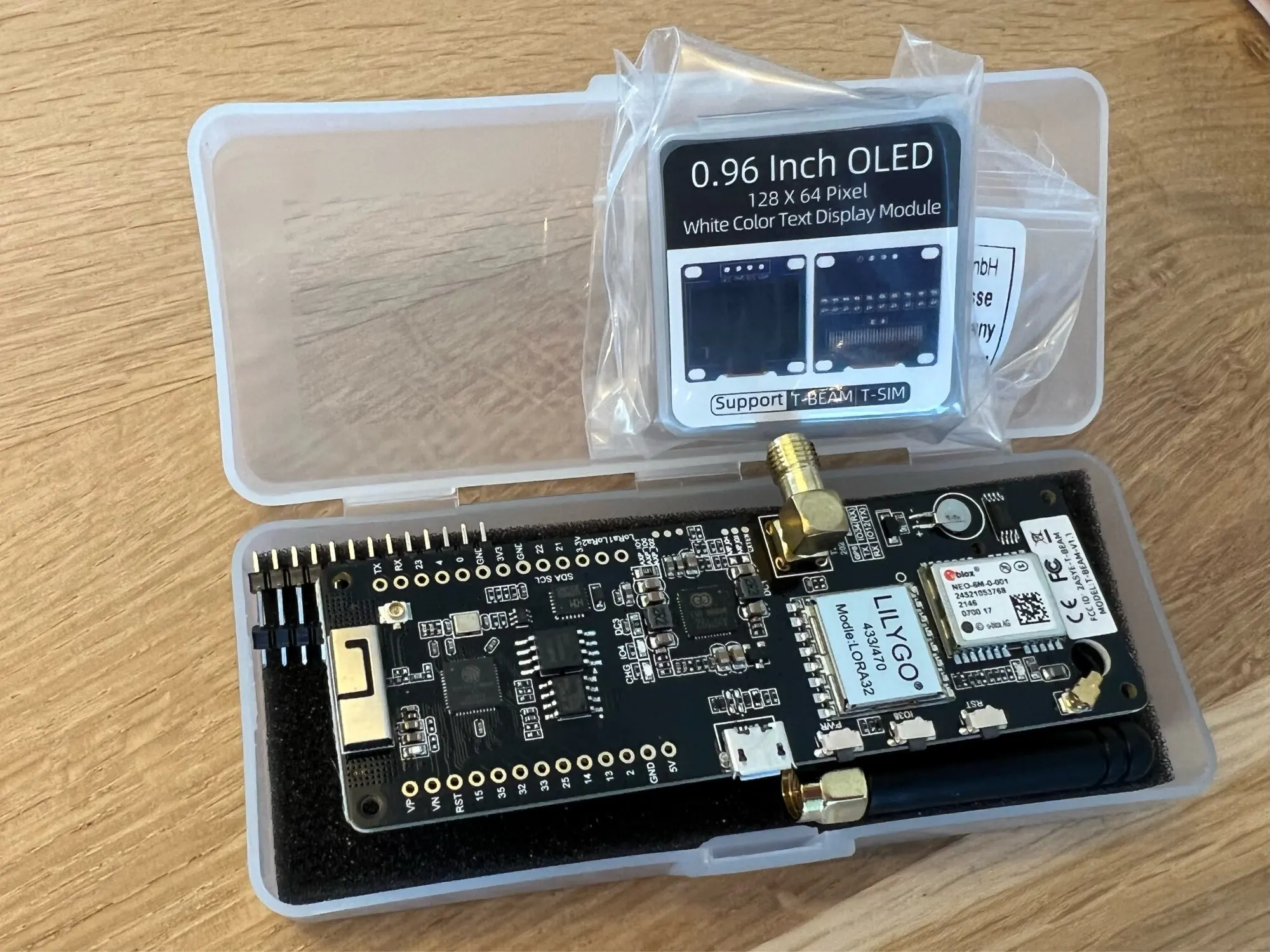

Список доставки:
Версия 433 МГц/868 МГц
1 X TTGO t-луч ESP32
1X433 МГц/868 МГц антенна
1X0,96 дюйма 128X64 OLED
2 X Pin
Примечание: OLED не припаивается к T-BEAM
915 МГц/923 МГц версия:
1 X TTGO t-луч ESP32
Антенна 915 МГц/923 МГц-1 шт.
1X0,96 дюйма 128X64 OLED
2 X Pin
Примечание: OLED не припаивается к T-BEAM
