Характеристика:
-Удобный, быстрый и легкий
-Для DTL, TTL и CMOS
-Высокая частота отклика
-Мгновенная индикация
-Функция импульсной памяти
Как использовать:

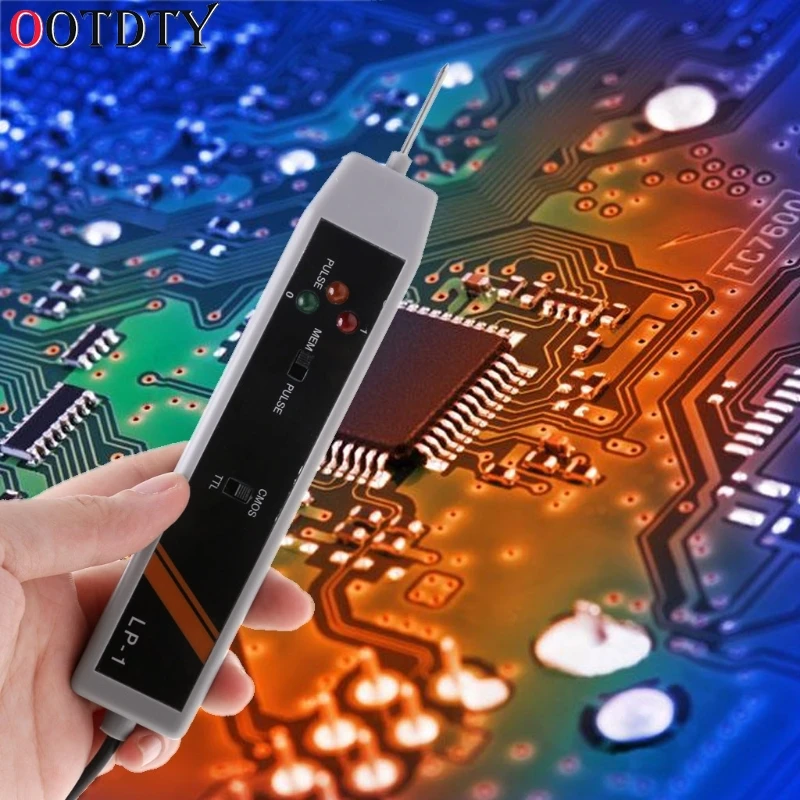

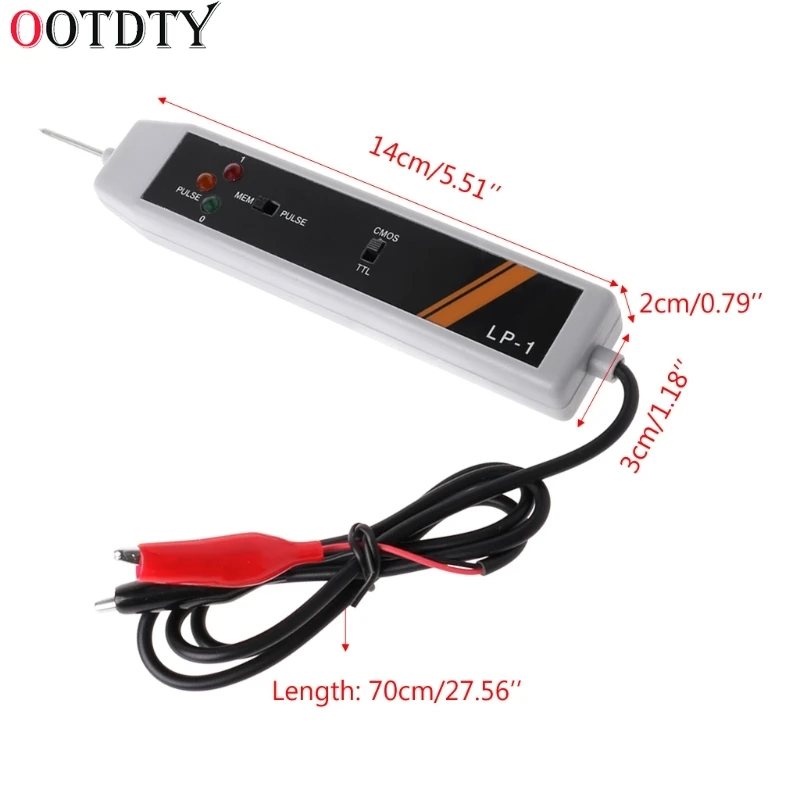

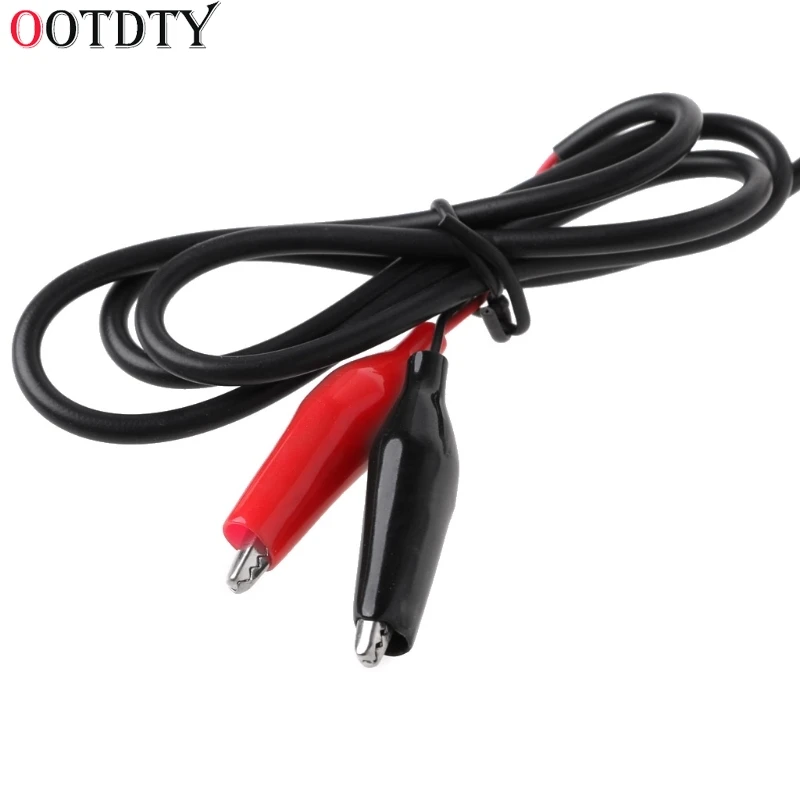

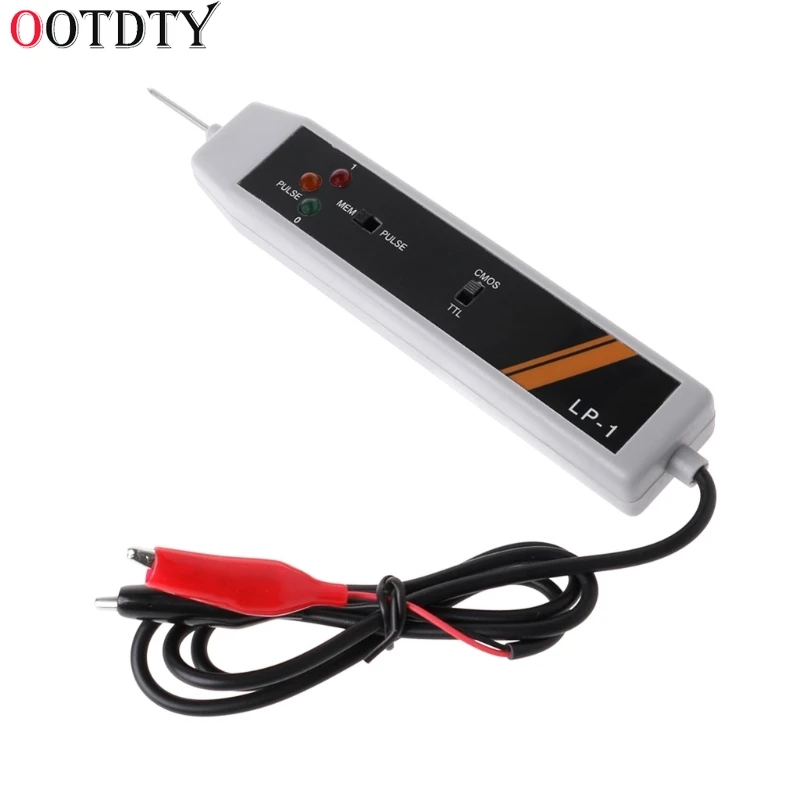

1. Подключите красный зажим к + клемме и черный зажим к клемме источника питания тестируемого цепи. Напряжение питания не должно превышать 18 В постоянного тока

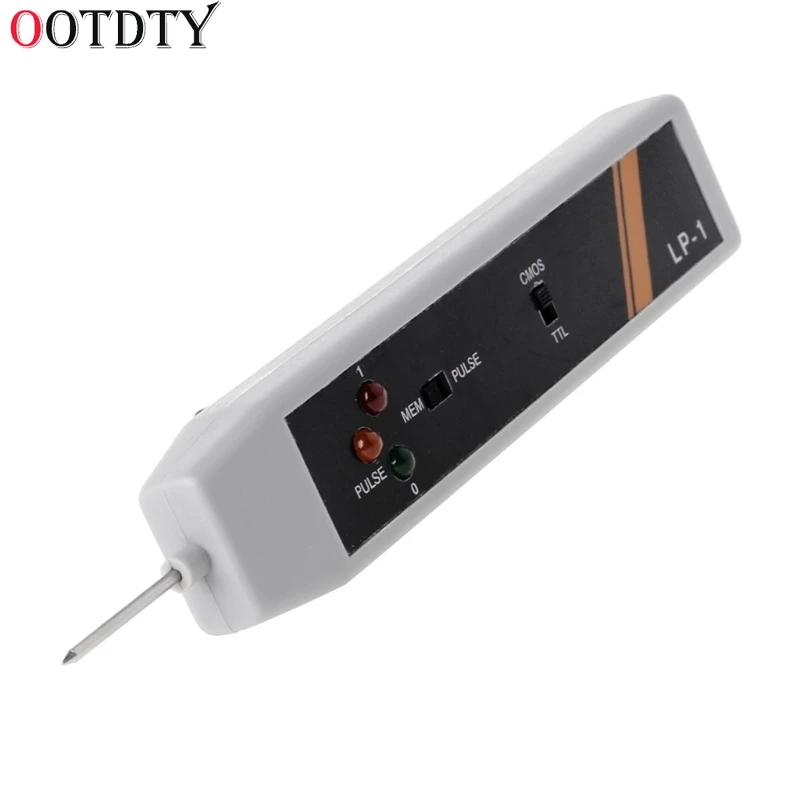

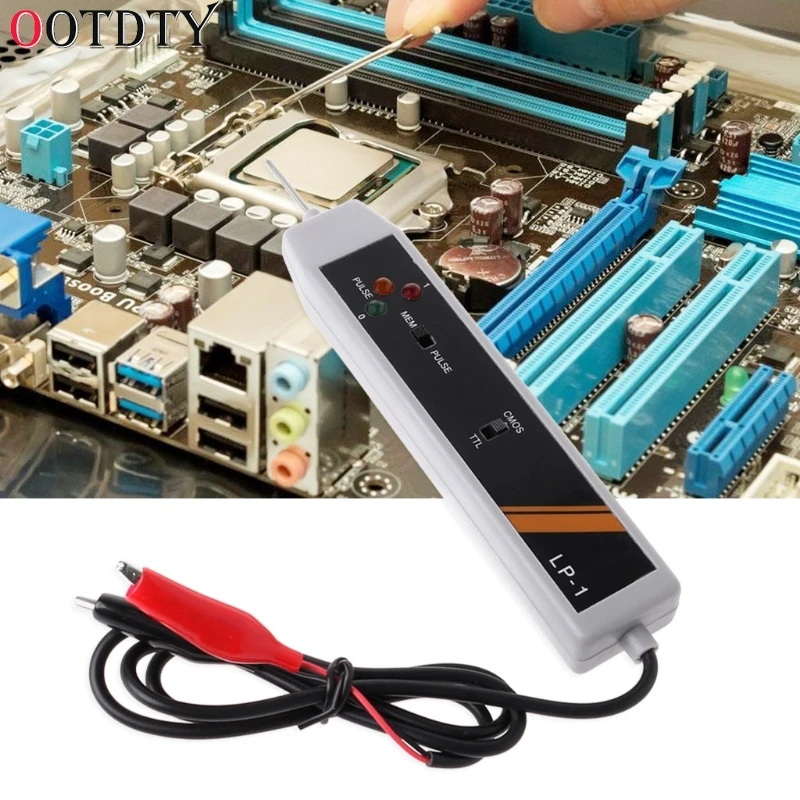

2. Для TTL и DTL Установите верхний переключатель на боковой отметке "TIL"

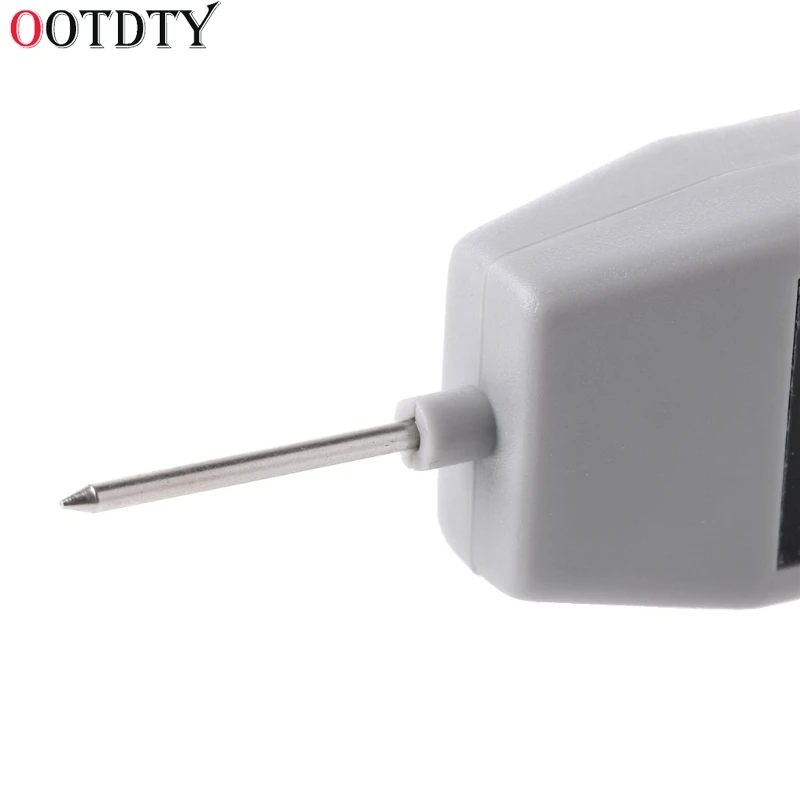

Для CMOS Установите верхний переключатель на боковой отметке «CMOS», свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать логическое Состояние:
A) Все светодиоды с высоким сопротивлением
B) Красный светодиодный высокий уровень (1)
C) зеленый светодиодный индикатор на низком уровне (0)
D) Оранжевый Светодиодный импульсный
3. Для обнаружения и хранения импульсного или уровневого перехода Сначала установите Нижний Переключатель на боковой отметке «импульсный». Свяжитесь с контактом зонда для проверки poin. Светодиоды будут указывать базовое состояние. Затем установите Нижний Переключатель в сторону с отметкой «MEM», Оранжевый Светодиодный светильник при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным основным, состоянием, определением cabe. После использования, сброс логического зонда, установив Нижний Переключатель назад в сторону, отмеченный «Пульс»

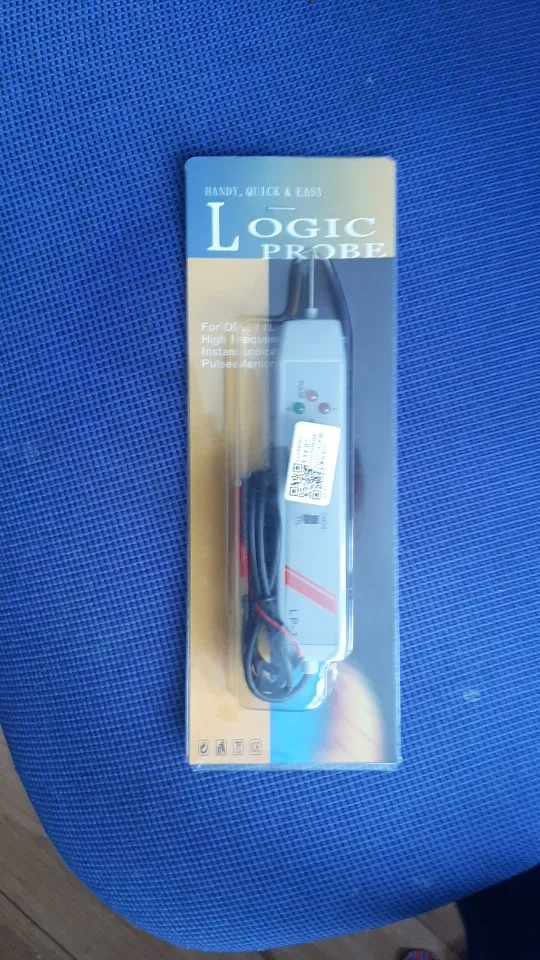

Посылка включает:
1 * логический зонд
