BEITIAN, TTL 1PPS GPS-модуль с внешней GPS-антенной, фотоэлемент, заменяемый фотоэлемент, фотоэлемент M87 GR87

TTL 1PPS GPS модуль BS-125 заменить M-87 GR-87 M87 GR87

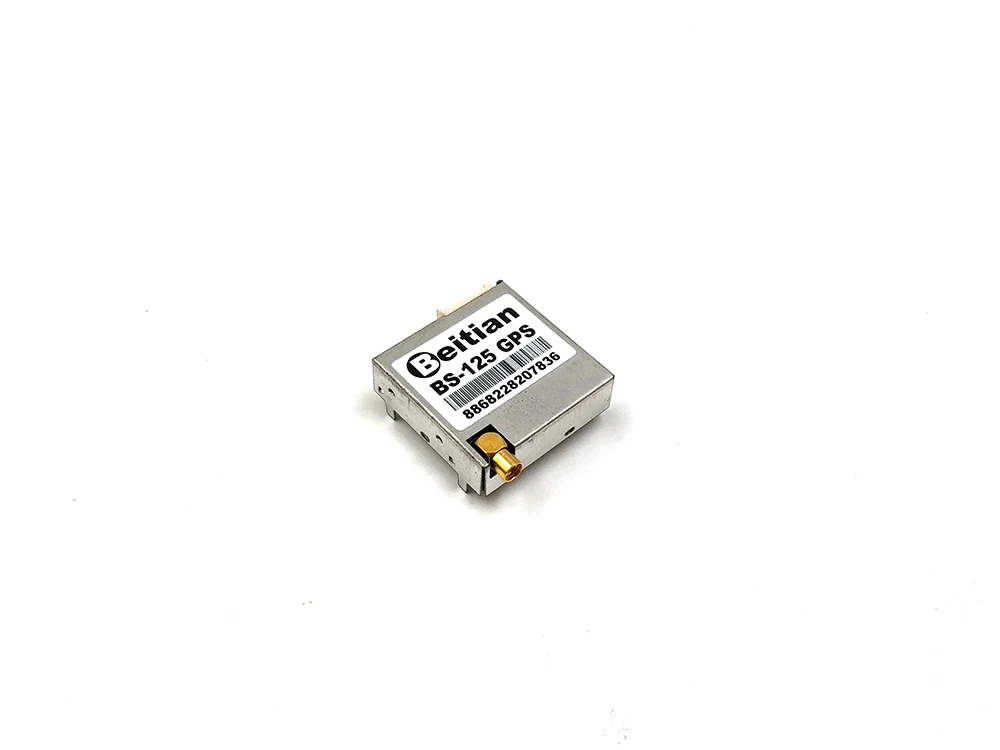

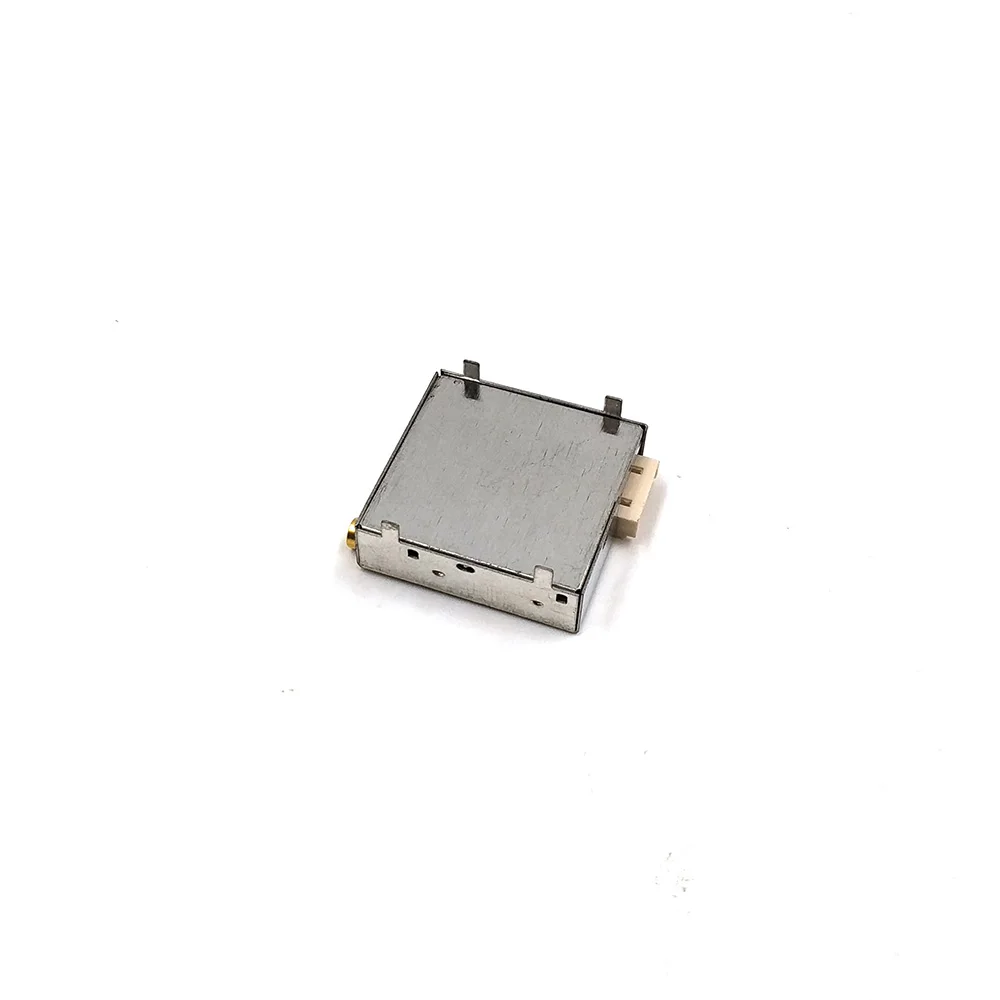

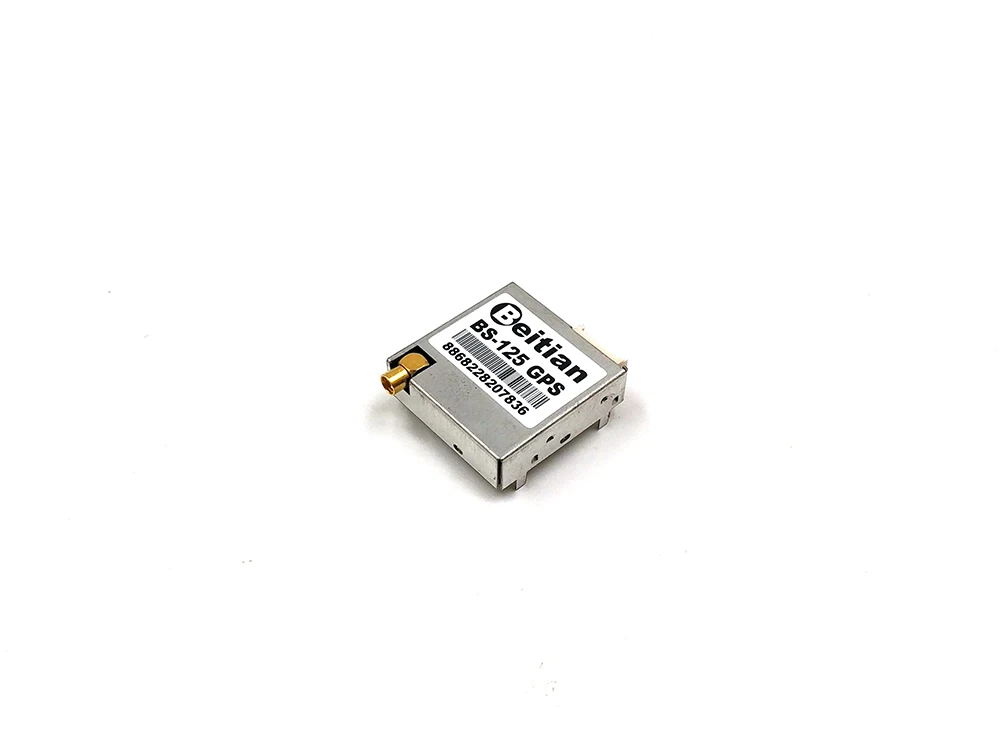

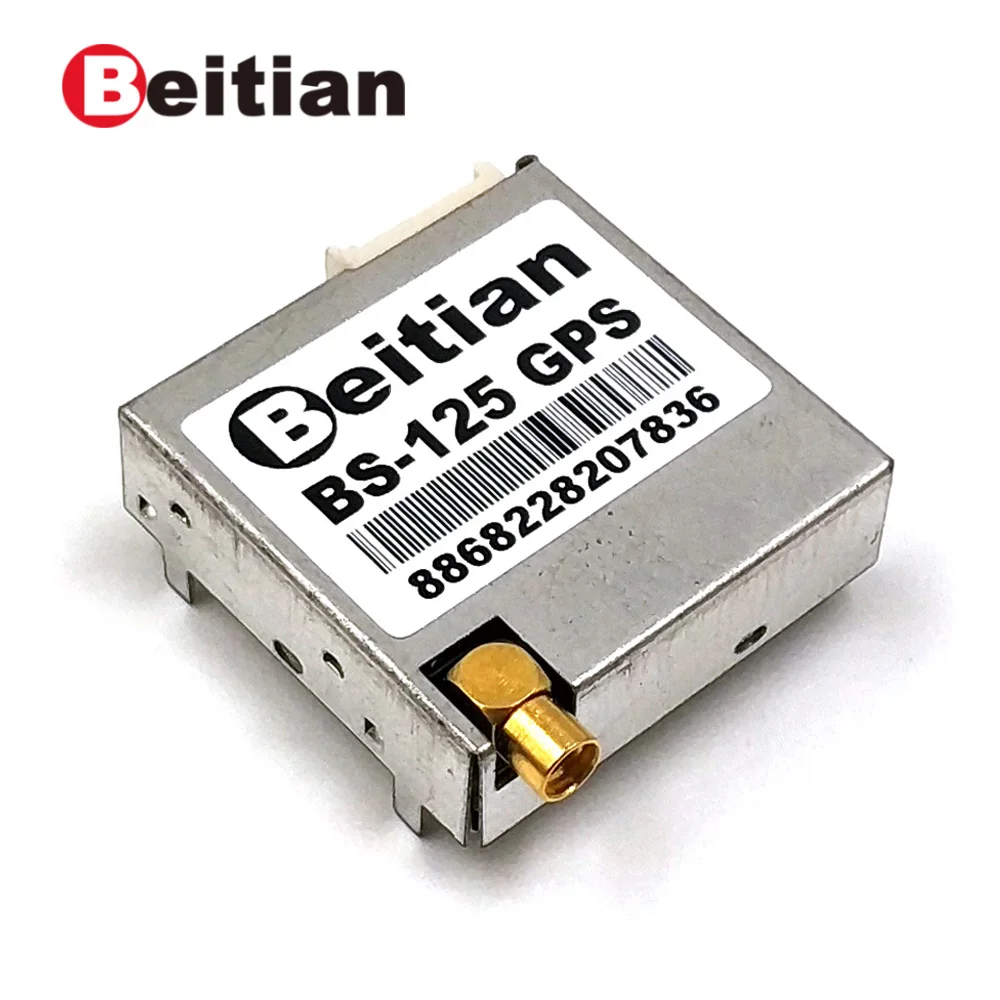

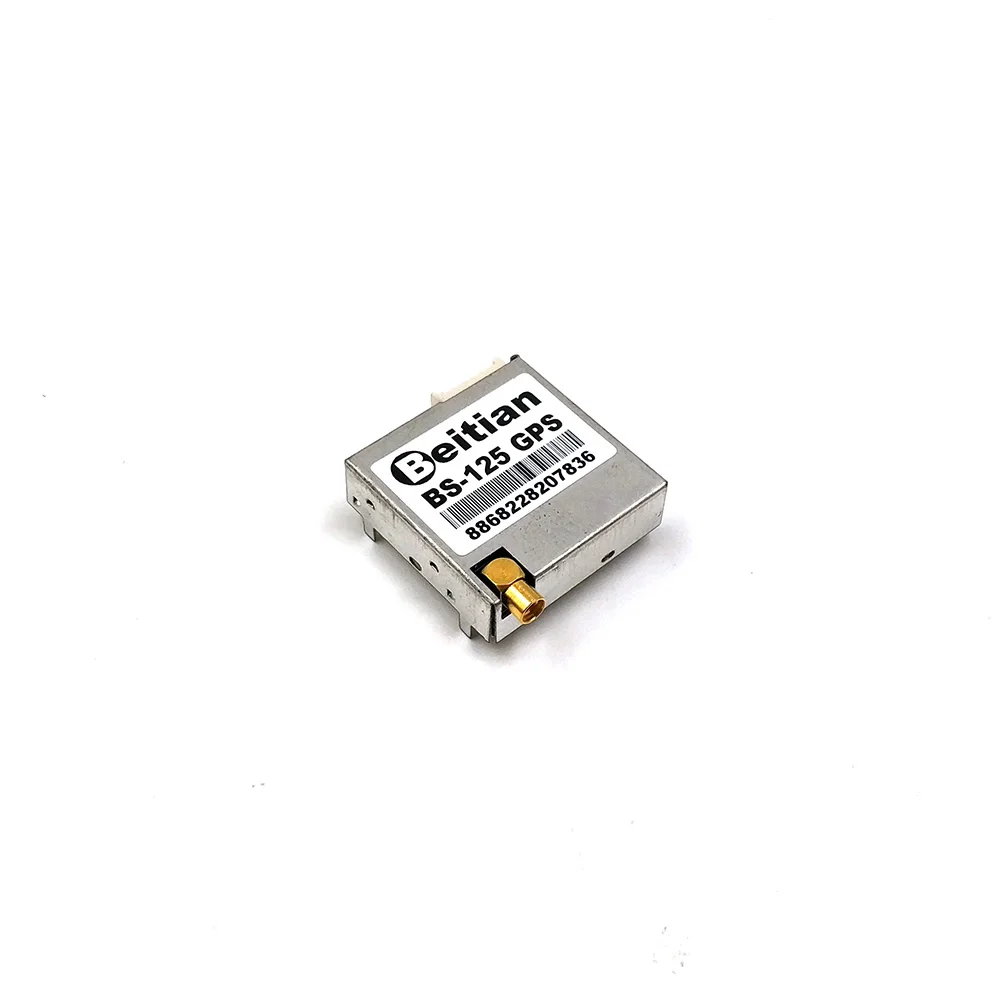

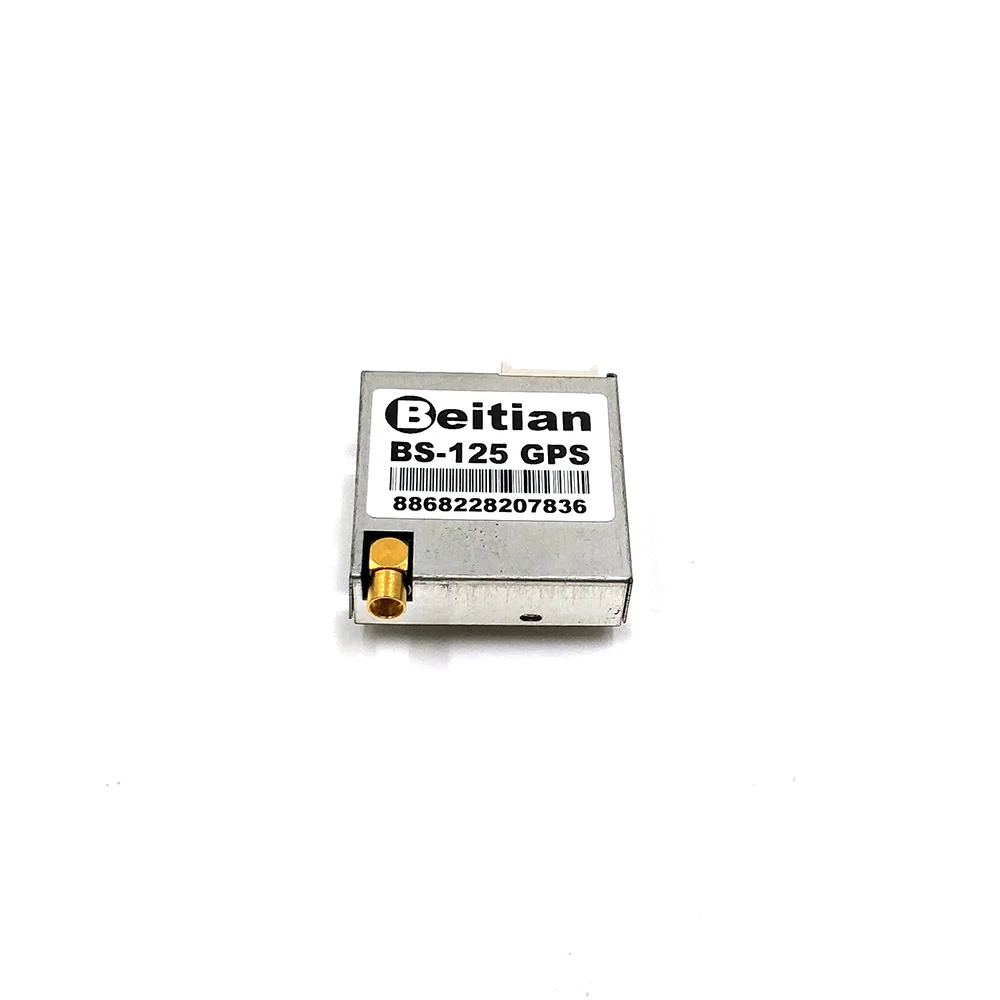

Модель: BS-125 GPS модуль

PPS: Да

Особенности:

Iitem

Описание продукта:

Электрические характеристики

Чипсет

G7020-KT

Частота

GPS L1, SBAS L1, QZSS L1

Формат приема

GPS, SBAS, QZSS

Каналы

56 поиск канала

Чувствительность

Отслеживания

-162dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Точность

Положение по горизонтали

2,0 м (типичное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приема

Холодный старт

29s

Теплый старт

25s

Быстрый запуск

1s

Вывода данных

Скорость поддержки

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

TTL уровня

Протокол передачи данных

NMEA-0183

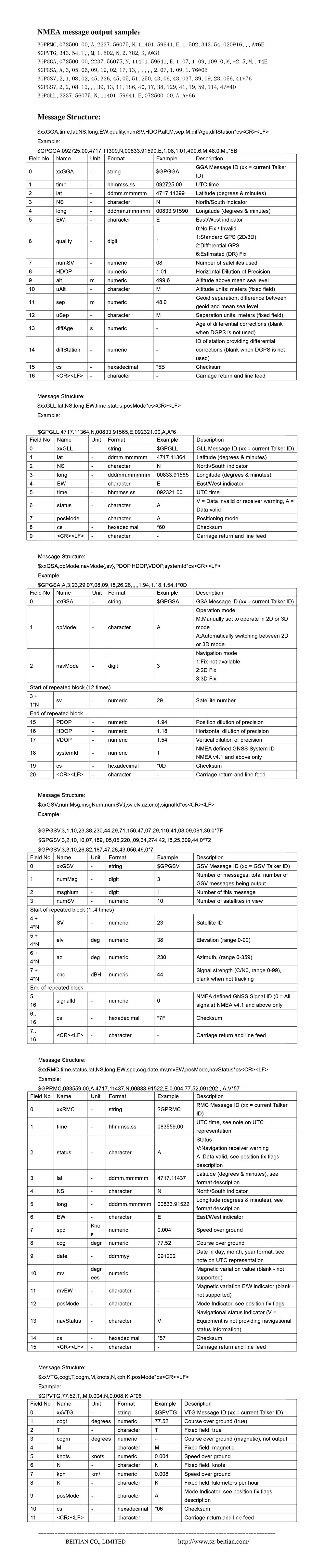

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, сохраните конфигурацию постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Потребляемая мощность

VCC

Напряжение постоянного тока 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 45ма/5,0 V

Механический Технические характеристики

Измерение

25,6 мм * 25,6 мм * 7 мм

Вес

10,0 г

Разъем

1,25 мм 6 контактный разъем

Антенна

Нужна внешняя антенна

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Описание контакта:

PIN-код

Именной

I/O

Описание продукта:

1

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

2

TX

O

Серийный вывод данных.

3

RX

Я

Серийный ввод данных.

4

BOOT

Я

П. С.

5

GND

G

Заземления

6

1PPS

O

1 пульс в секунду, когда 3D фиксируется

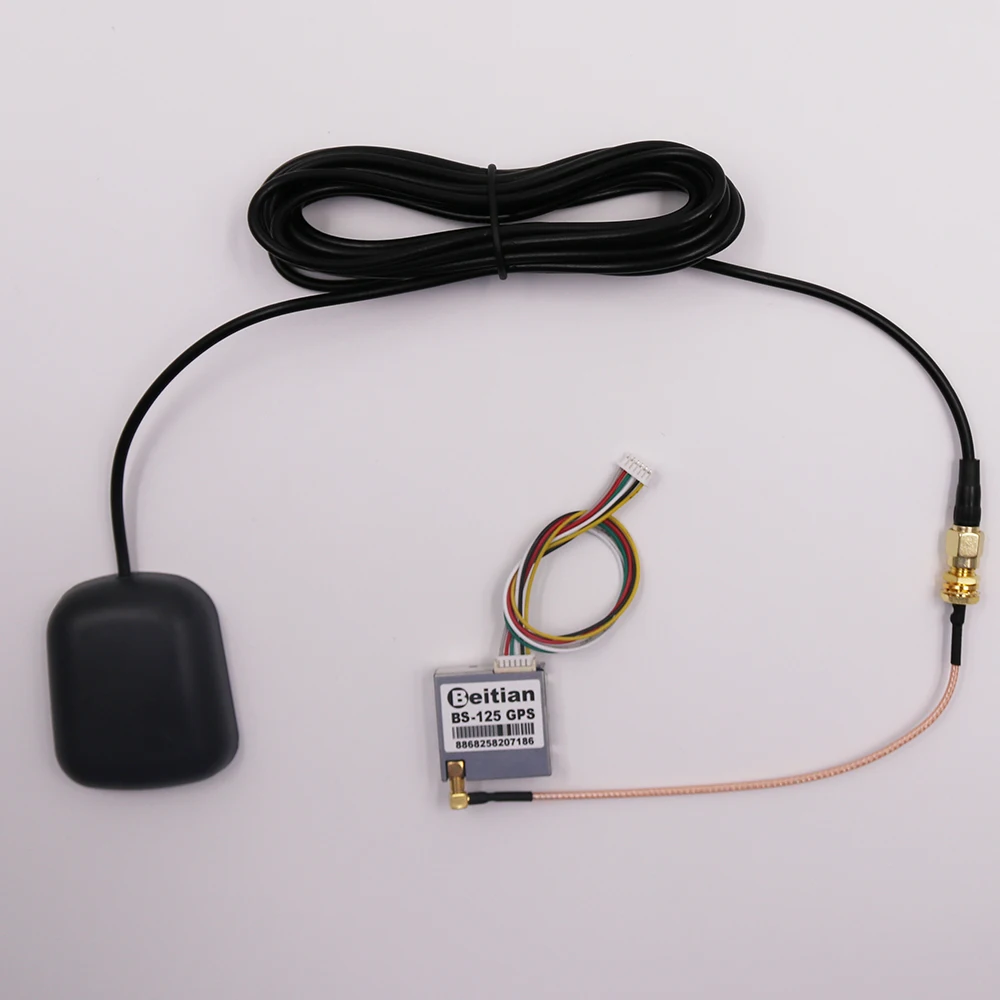

1x3,0 м Длина SMA разъем GPS антенна
