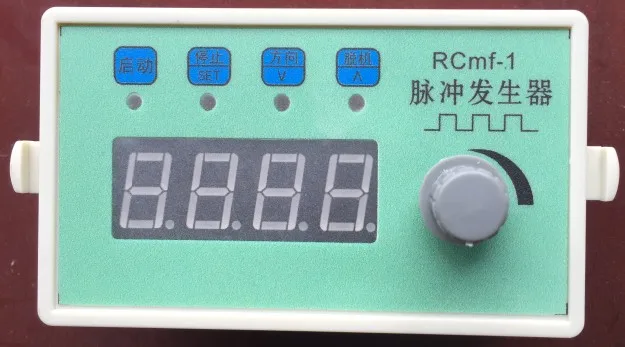

RCMF-1 импульсный генератор может управлять шаговым двигателем, серводвигателем, скоростью двигателя 0-1000 об/мин, квадратной волной, плавной регулировкой. Внешний запуск и остановка, направление может достичь внешнего контроля. С контролем скорости, функцией фиксированной длины.
1. Описание дисплея: в бегущем состоянии или состоянии остановки цифровой трубчатый дисплей отображает текущее значение скорости в единицах оборотов в минуту;
Отображение кода параметра или значения параметра в состоянии настройки
2. Настройка параметров: в состоянии остановки нажмите кнопку, появится ACC, затем нажмите клавишу, чтобы отобразить значение параметра ACC, нажмите и
Изменение ключа, нажмите OK после подтверждения, вернитесь в состояние ACC, нажмите кнопку, чтобы отобразить tAb, нажмите еще раз, чтобы отобразить Mod0, затем нажмите, чтобы отобразить модель, затем нажмите, чтобы вернуться в ACC, настройка параметров такая же, как ACC, нажмите клавишу, чтобы выйти из настройки параметров, чтобы остановить состояние, ACC Настройка ускорения (1-99) 1 самый быстрый, 99 самый медленный, сброс нагрузки медленнее, по умолчанию 5
Настройка разделения табуляции (1-64) это значение устанавливается в соответствии с диском и должно быть установлено в соответствии с диском.
Скорость, отображаемая при настройке, соответствует фактической скорости. Значение по умолчанию 10.
Когда режим Mod0 (0-1) установлен на 0, включение выключено. Когда установлен 1, включение питания работает. Значение по умолчанию-0Mod1 mode 1 (0-4). Значение по умолчанию-0.
0 Терминал 3 включен и запущен, отключен и остановлен, направление терминала 4 включено, передано и изменено.
1 Терминал 3 Нажмите, чтобы начать, нажмите снова, чтобы остановить, направление терминала 4, нажмите направление, чтобы повернуть назад 2 Терминала 3 Нажмите, чтобы начать, терминал 4 Нажмите, чтобы остановить
3 Терминала 3 нажмите вперед, чтобы начать, нажмите снова, чтобы остановить, терминал 4 Нажмите Назад, чтобы начать, нажмите снова, чтобы остановить 4 Терминала 3, чтобы повернуть вперед начало вращения, отключите остановку, терминал 4. Включите обратный запуск, отключите и остановите
Режим мод2 2 (0-3) 0 контроль скорости, 1 Контроль фиксированной длины, 2 непрерывного управления, 3 управления круглой поездки, значение по умолчанию 0 (3 временно не сделано)
В режиме фиксированной длины нажмите кнопку стоп, чтобы установить P-01, нажмите кнопку стоп для d1A, dlb в непрерывном режиме, режим остановки, нажмите кнопку стоп, чтобы установить P-01, P-02, p-03P-01 значение длины, количество импульсов = P-01 * dlA / dlb P-02 значение задержки, в миллисекундах
P-03 значение времени, непрерывное время работы
3. Описание операции: панель запущена или внешний терминал активирован. Отрегулируйте потенциометр для регулировки скорости во время работы.
Панель останавливается или внешний терминал останавливается. Когда он останавливается, он отображает 0. Если необходимо отобразить регулируемую током скорость потенциометра в состоянии остановки, вы можете нажать автономную кнопку. Когда автономный светильник включен, Отрегулируйте потенциометр в состоянии остановки, чтобы изменить значение скорости, чтобы изменить направление. Клавиша направления панели или внешняя клавиша направления
