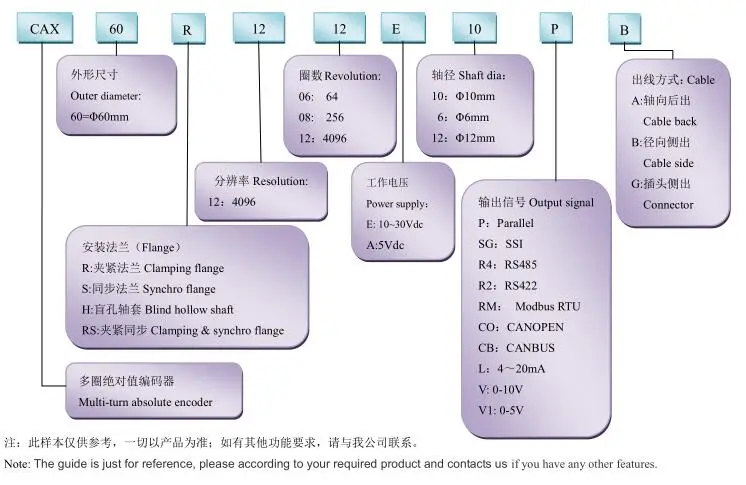

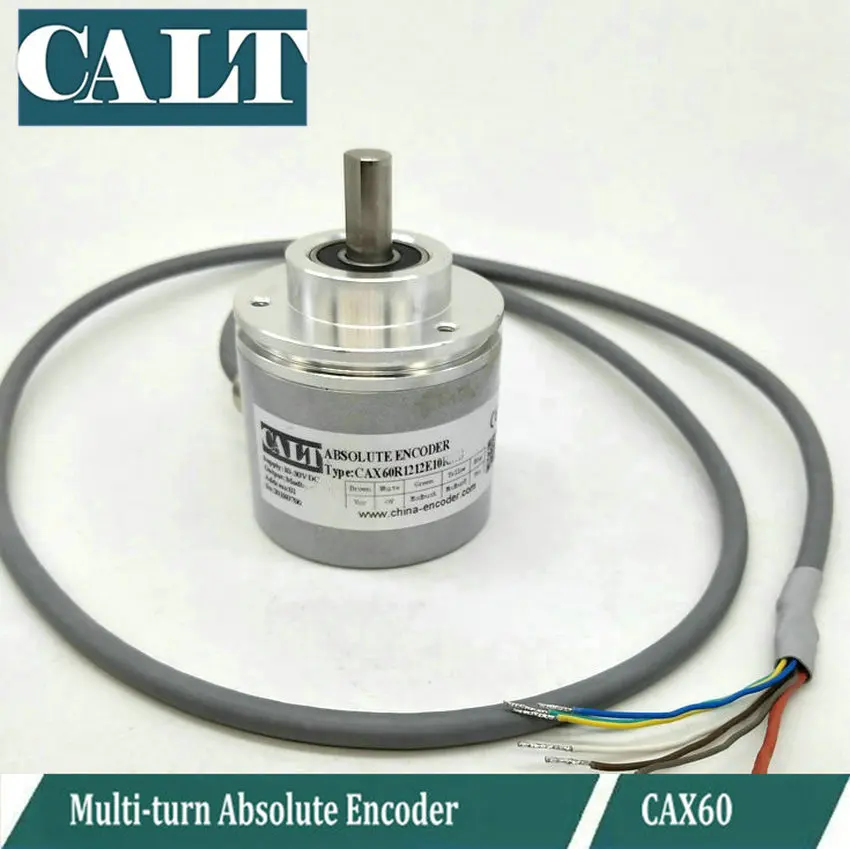

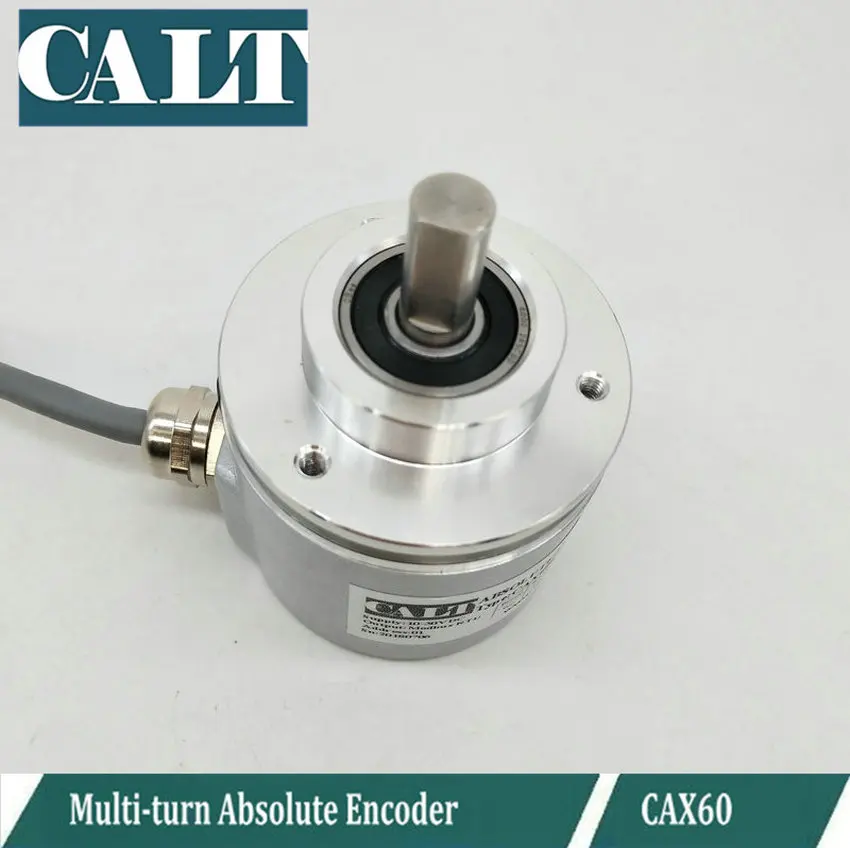

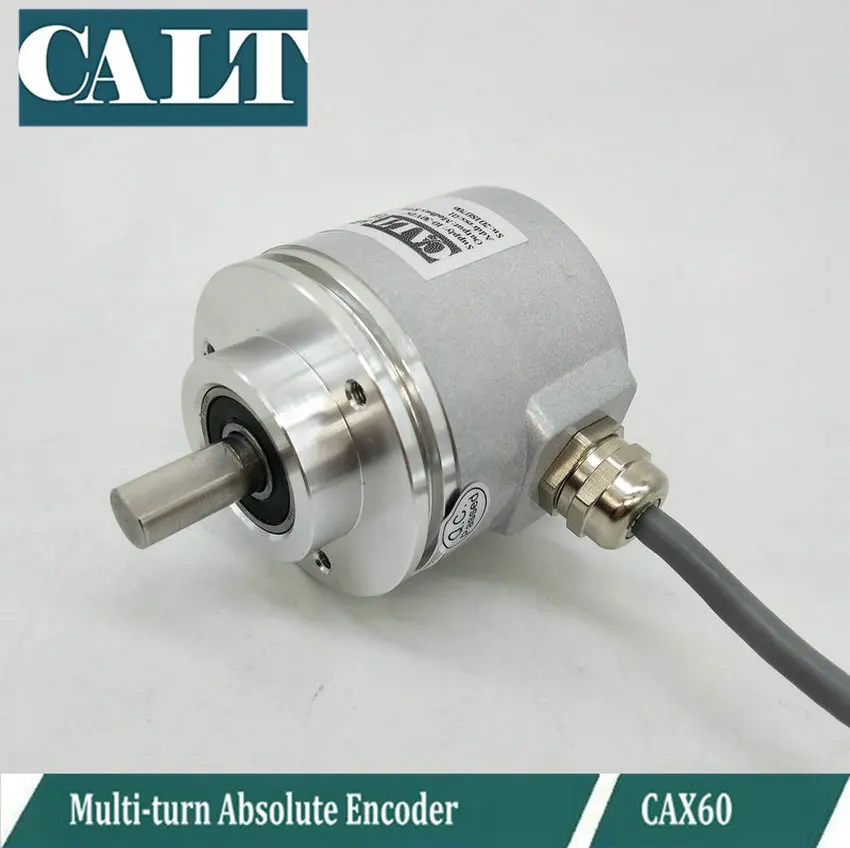

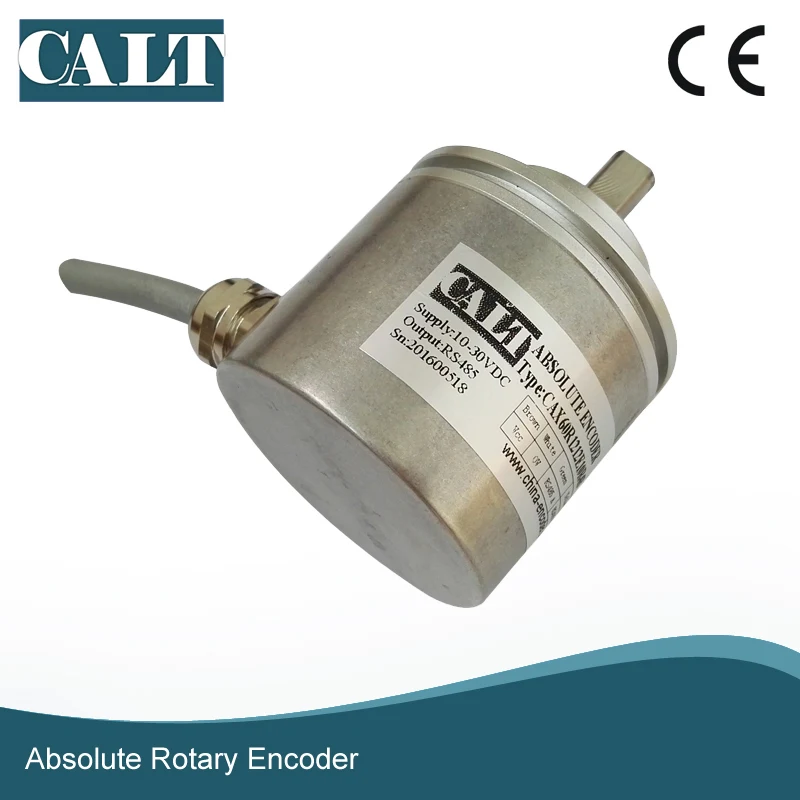

CAX60R1206E10R4B, разрешение 4096, сигнал RS485, 64 круга, мультиоборотный абсолютный Поворотный энкодер

  CAX60R1206E10R4B 4096 разрешение RS485 сигнал 64 кругов многооборотный абсолютный роторный кодировщик



Абсолютный датчик положенияCAS60---R4BРуководство пользователя

N «магнитный режим обнаружения», с превосходным ударом и сопротивлением вибрации.

Многоцелевой, многофункциональный, непосредственно соответствует измерению угла, длины и скорости.

Широкое рабочее напряжение, низкое потребление тока.

N зажимной фланец, сервофланец или глухой полый вал, структура международного стандарта.

N внешняя линия сброса для установки местоположения по умолчанию, простая установка, нет необходимости находить ноль.

Операционной Напряжение

10-30Vdc защита от обратной полярности

Потребляемый ток

<110mA (24V источника питания) без нагрузки

Выход сигнала

RS485, вы можете установить длину, угол, скорость приложения выход

Выход грузоподъемность

≤ 400 ом, стандартная работа 200-250 ом

Линейность Разрешение

1/4096

Операционной Температура

-25-80 ℃ программирование температурный диапазон: 0 ℃ ~ + 70 ℃

Для хранения Температура

-40-80 ℃

Класс защиты от поражения электрическим током

IP67 для корпуса IP65 для вала

Вибрации и ударов

20 г, 10 ~ 2000 гц; 100 г, 6 мс

Допустимую скорость вращения

2400 об/мин

Выход цикл обновления

<1,4 ms

Соединительный кабель с разъемом usb

1 м 8-жильный экранированный кабель.

Общая Особенности

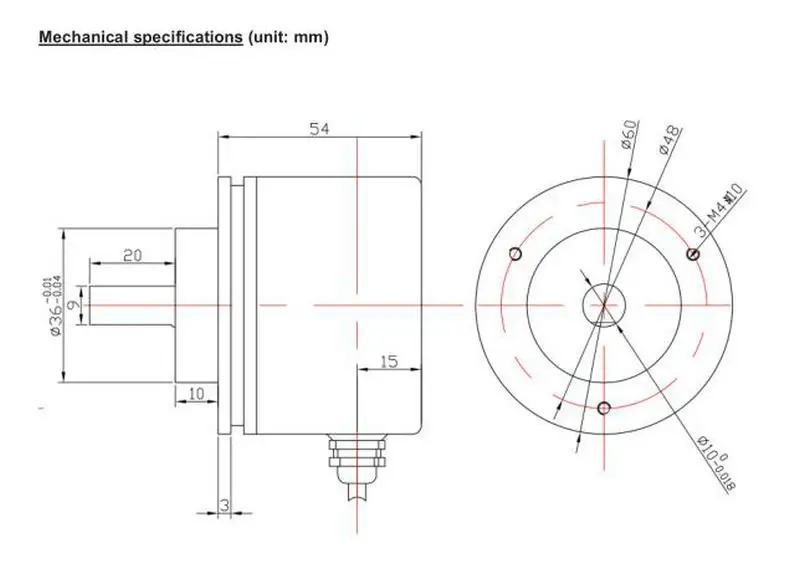

Зажимной фланец или синхронный фланец, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый чертеж общего размера)

Вал

Зажимной фланец диаметр вала 10 мм, длина 20 мм, с D-flat, нержавеющая сталь, synchro фланец вал 6 мм, длина 10 мм

Формирование сигнала

Направление может быть установлено; Предустановленное положение, внешний набор, такой как внешний ноль
