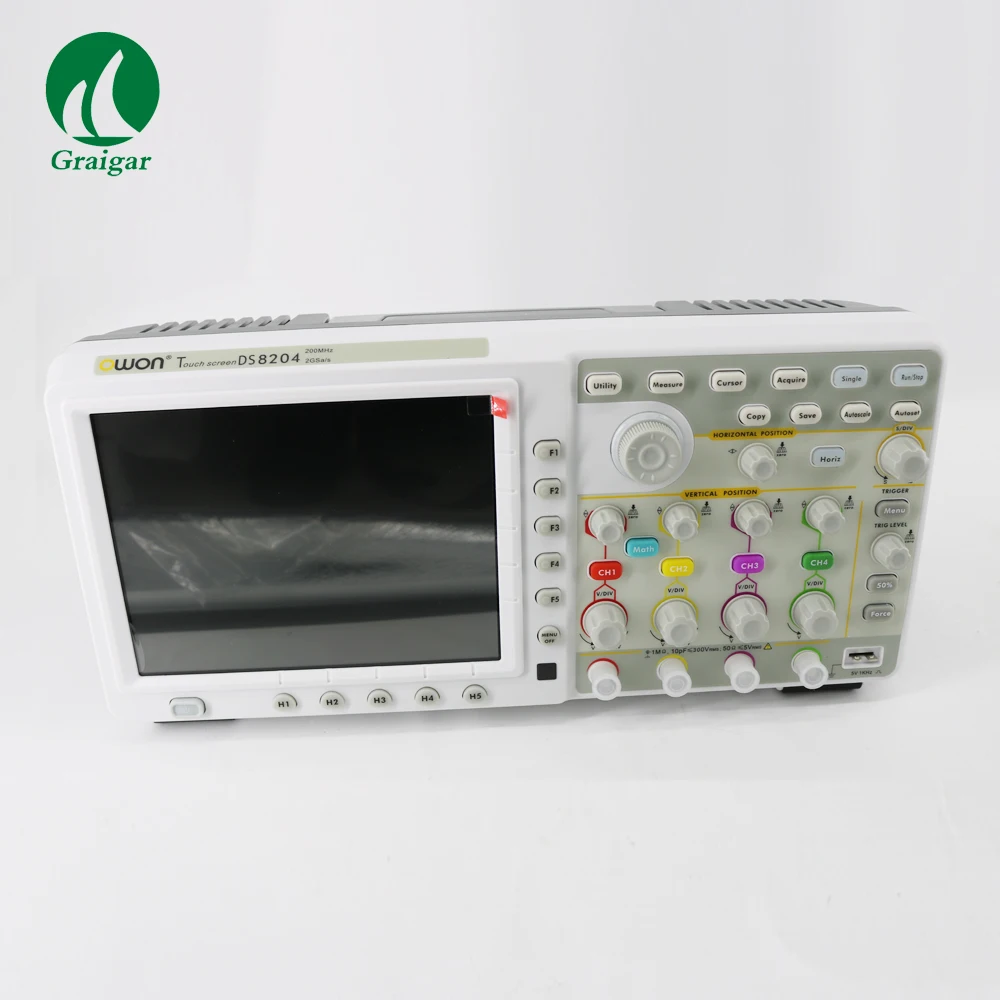

TDS8204 4 канала цифровой осциллограф 50000 wfmss скорость захвата сигнала 2GSs частота образцов в реальном времени

TDS8204 4 канала цифровой осциллограф 50000 wfms/s скорость захвата сигнала 2GS/s частота образцов в реальном времени

Модель

TDS7074

TDS7104

TDS8104

TDS8204

Полоса пропускания

70 МГц

100 МГц

200 МГц

Канал

4

Частота образцов

1GS/s

2GS/s

Скорость захвата сигнала

50000 wfms/s

Дисплей

Цветной ЖК-дисплей с сенсорным экраном 8 дюймов

Длина записи

7,6 м

Горизонтальные весы (s/div)

2ns/div-100 s/div, шаг за шагом 1-2-5

Вертикальное разрешение (A/D)

Разрешение 8 бит (4 канала одновременно)

Вертикальная чувствительность

2МВ/див-10В/див (на входе)

Тип триггера

Край, пульс, видео, наклон

Режим запуска

Авто, нормальный, одиночный

Математика формы волны

+,-, Раз, деление, FFT

Порт связи

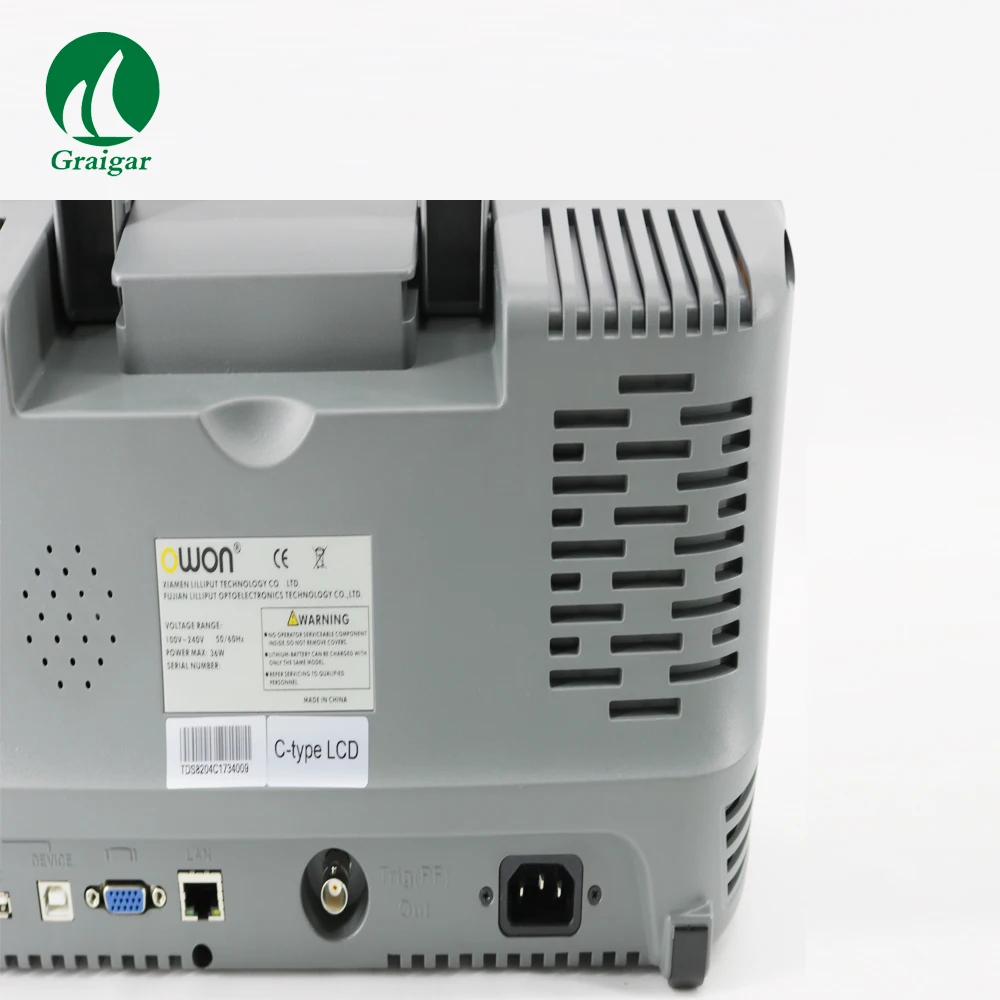

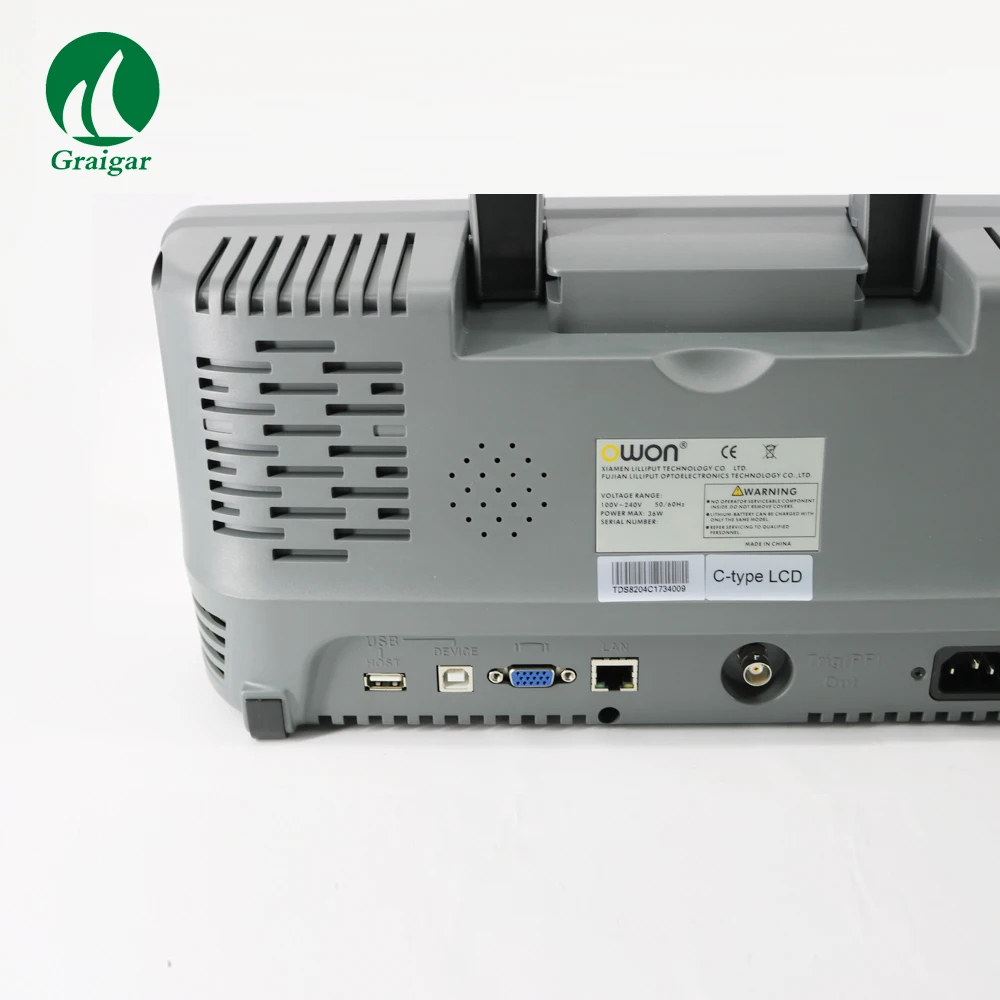

Usb-хост, usb-устройство, VGA, LAN, AUX

Размеры (WtimesHtimesD)

380 раз 180 раз 115 (мм)

Вес (без упаковки)

1,5 кг

Основные характеристики

-Максимальная пропускная способность 200 МГц, до 2GS/s частота образцов в реальном времени -Длина записи 7,6 м -Скорость захвата волны 50000 wfms/s -Масштабирование формы волны (Горизонтальное/Вертикальное) и экономия -FFT точки (длина и разрешение переменной) -Многооконное расширение -Удобное голосовое предупреждение -8-дюймовый 800x600 пикселей high def LCD -Мультикоммуникационный Интерфейс: USB, VGA, LAN

Применение

Тестирование цепи для отладки электронных замыканий Разработка и производство образования и обучения Техническое обслуживание и тестирование автомобилей
