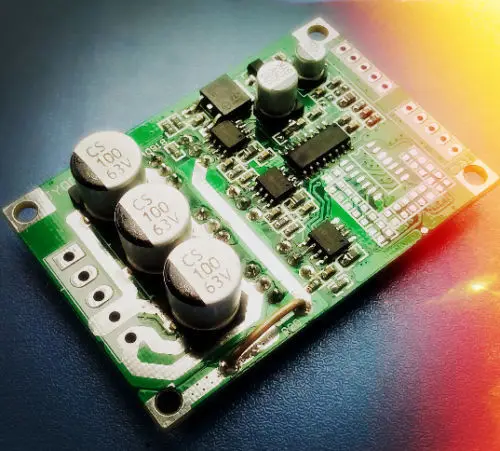

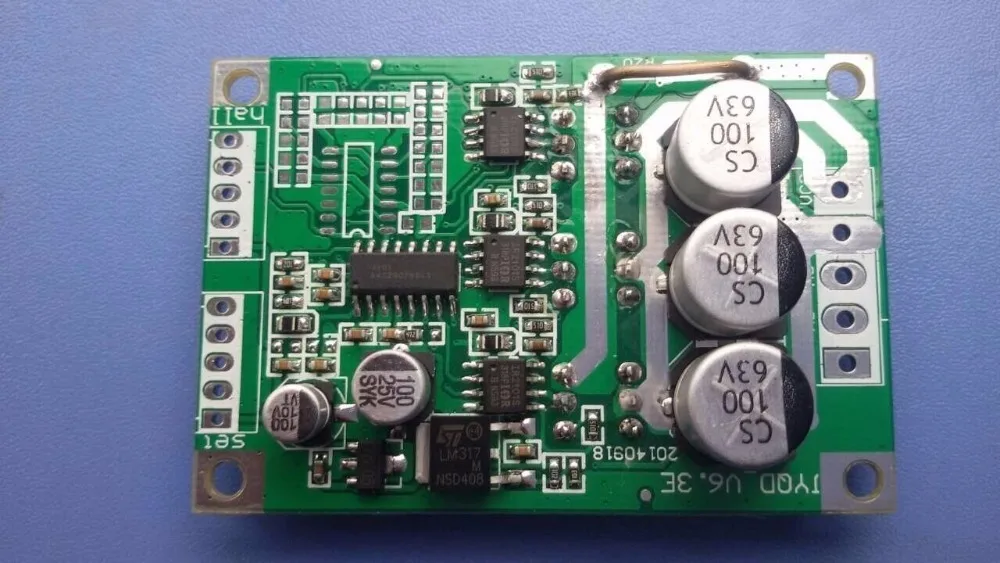

Плата управления бесщеточным двигателем 500 Вт, сбалансированная плата управления двигателем PWM, 12 В-36 В 24 В постоянного тока

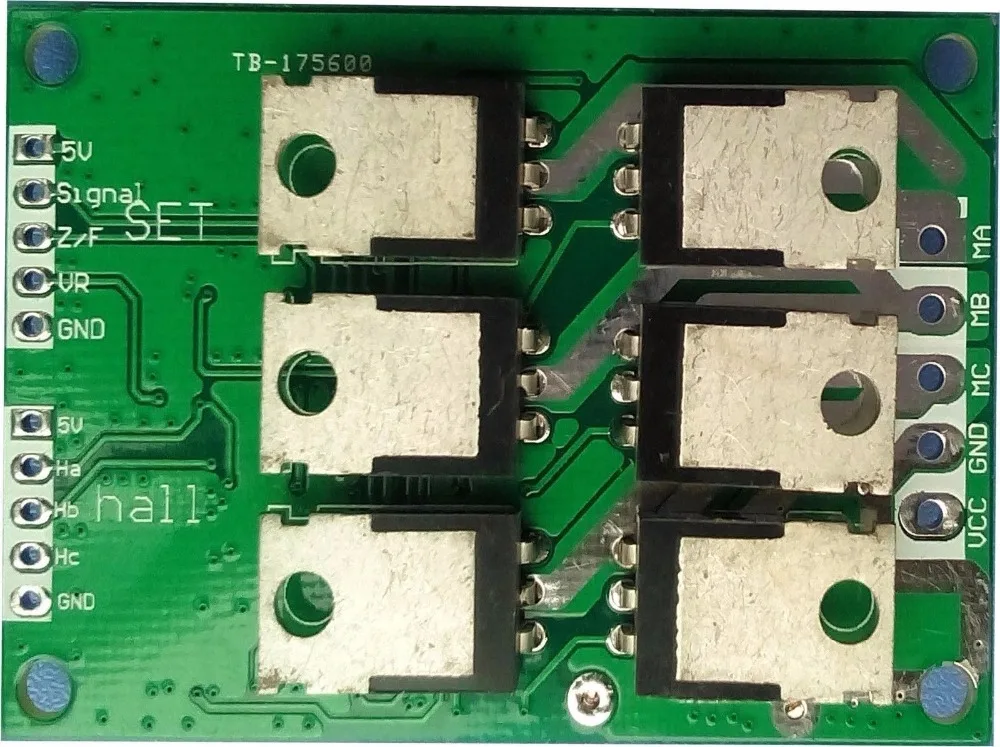

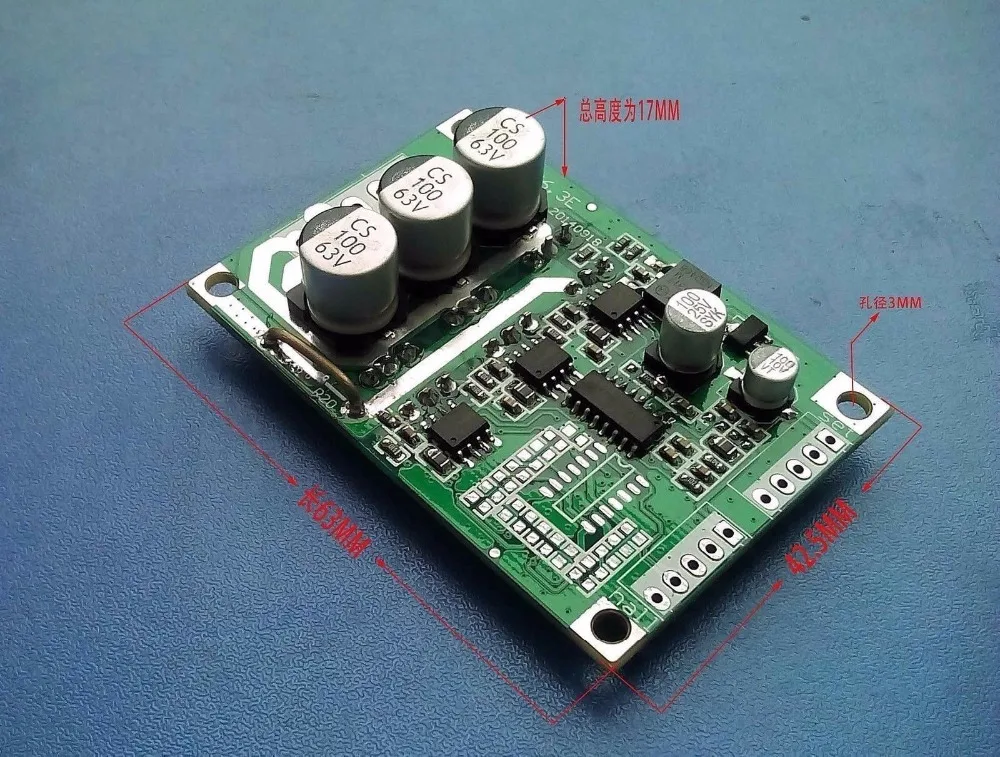

Примечание: печатная плата синего цвета. Если вы возражаете, пожалуйста, не покупайте егоРабочее напряжение: 12-36 В постоянного токаРабочий ток: 20АМощность привода: 500 ВтЗащита от перегрузки по току: ДаРулевое управление: ДаКонтроль скорости: ДаРазмер: 63*42,5*17 мм (Д * Ш * В); Размер пор 3 мм, Длина: фиксированное Расстояние между центрами отверстий 57 мм; Ширина: фиксированное Расстояние между центрами отверстий 36,5 мм;Набор для стороны управления:5 В,Сигнал, импульсный сигнал на выходеZ/F, Рулевое управлениеVR, контроль скорости,GNDЗал для терминалов зала:5 В, мощность зала положительнаяХа, сигнал залаНВ, сигнал залаHc, сигнал ХоллаGND, зал отрицательныйПроводка:Терминал управления для набора:1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.Сигнальные входы зала для зала:Показана схема проводки, одна соответствует HA, HB, HC и на двигателе, 5 в источник питания, подключенный к сигналам Холла двигателя положительный, GND источник питания отрицательный сигнал к холлу двигателяПримечание: Из-за различных производителей моторов, чтобы сделать заказ зала, не обязательно следуйте линии на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или запуска других явлений, не открывающихся, заставляющая использовать диск будет гореть!Плата драйвера двигателя 12-36 в DC вход питания, VCC положительный источник питания, GND источник питания отрицательный.Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий MA / U, MB / V, MC / W.Советы: Если вы используете менее 60 Вт, без дополнительного теплоотвода, не забудьте добавить более 60 Вт теплоотвода ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!
