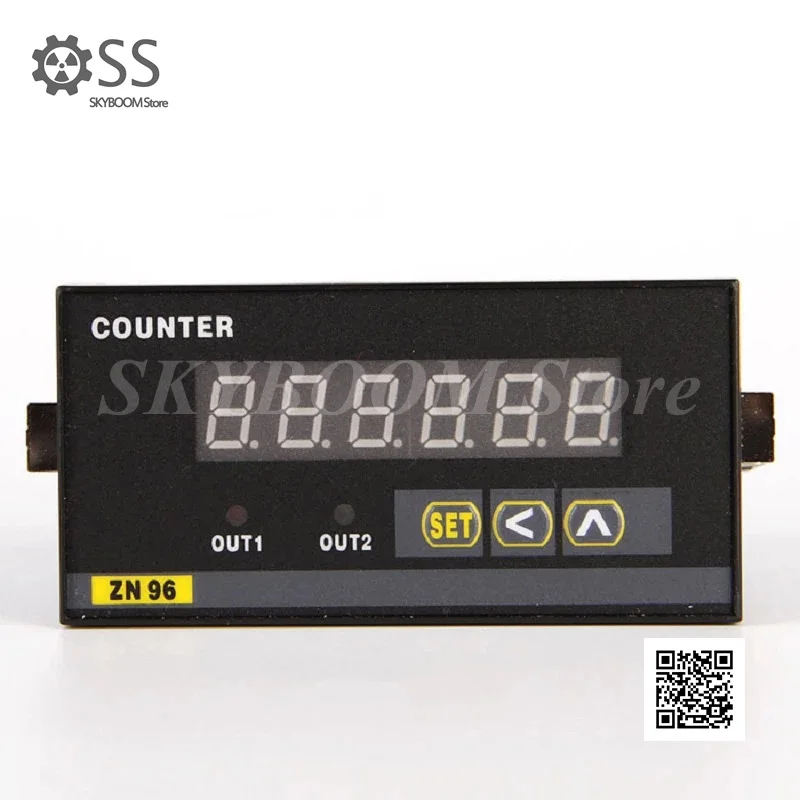

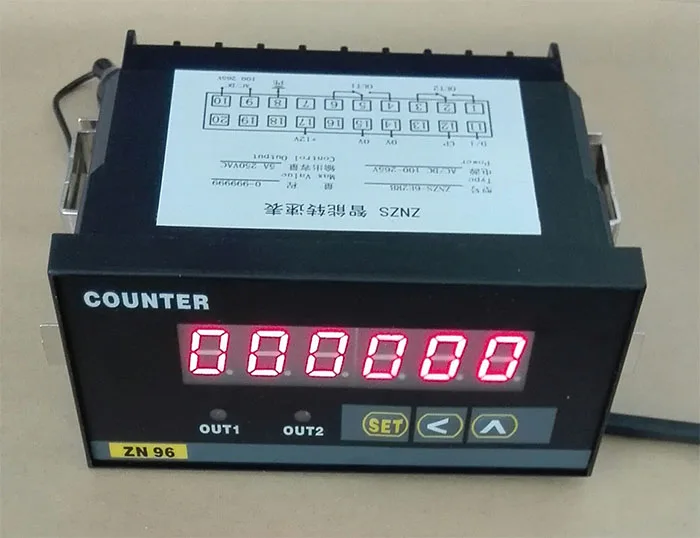

Цифровой Дисплей Тахометр интервал контролируемых тахометр 2-наборы реле Выход ZNZS2-6E2R Тахометр

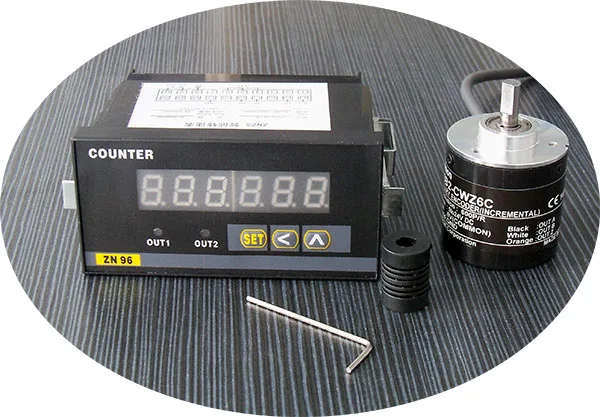

Тип 2: Тахометр + кодер

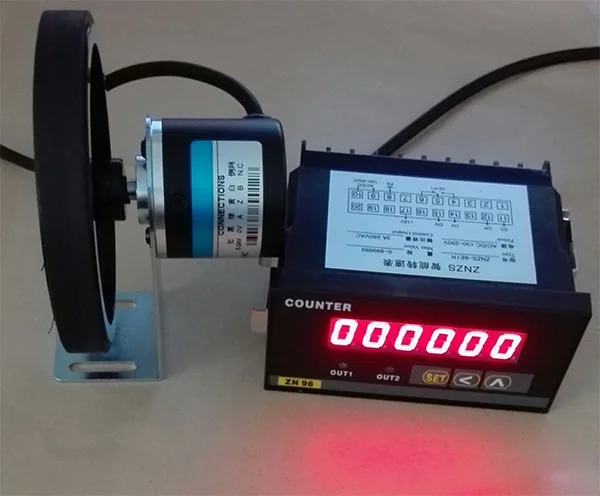

Тип 3: Тахометр + кодер + ролик (полный комплект)

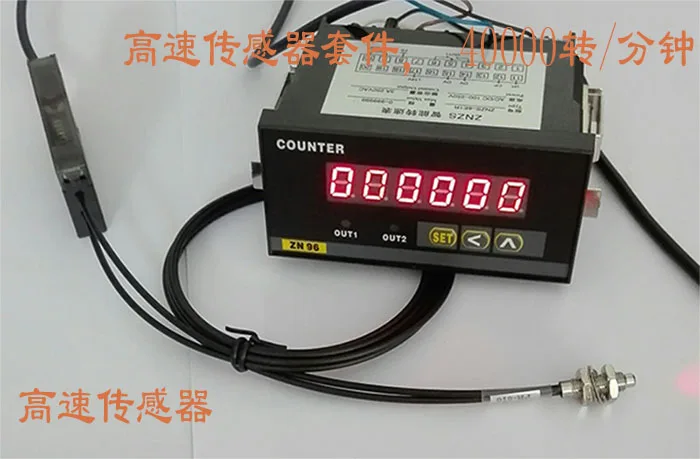

Тип 4: Тахометр + волокно

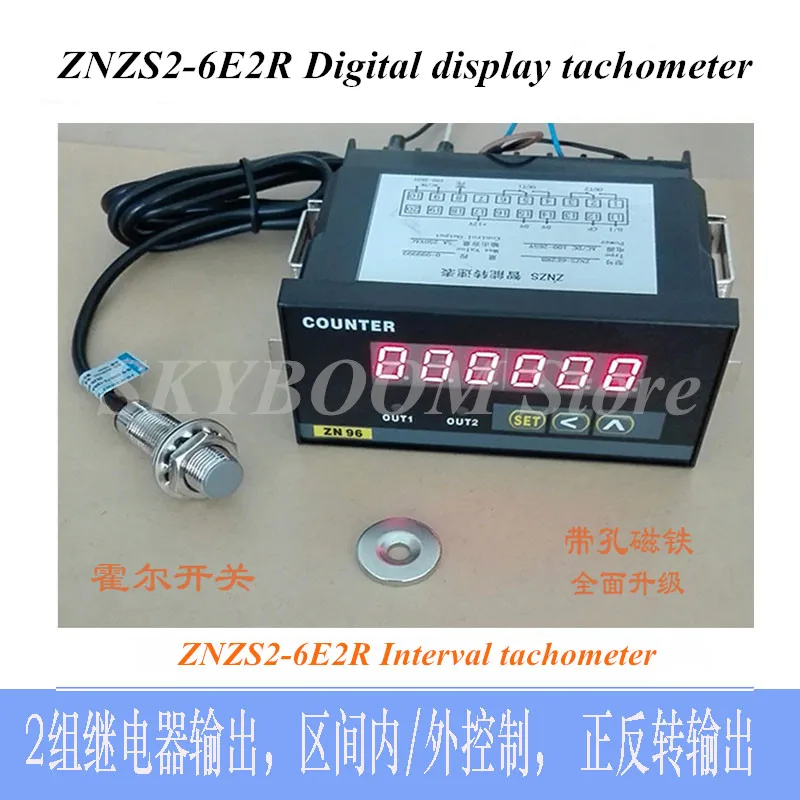

Тип 5: Тахометр + двусторонний переключатель Холла

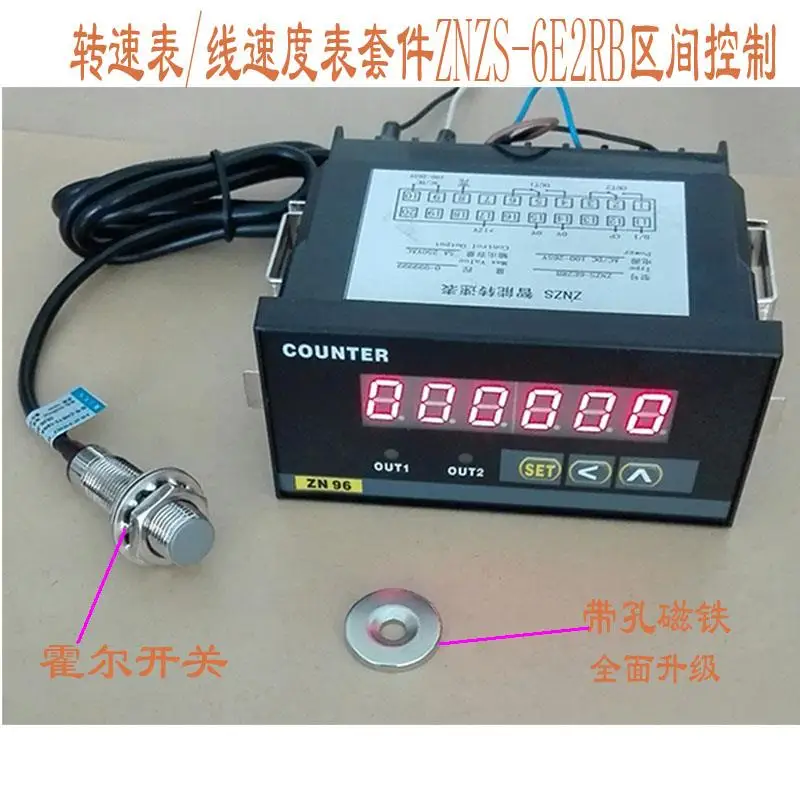

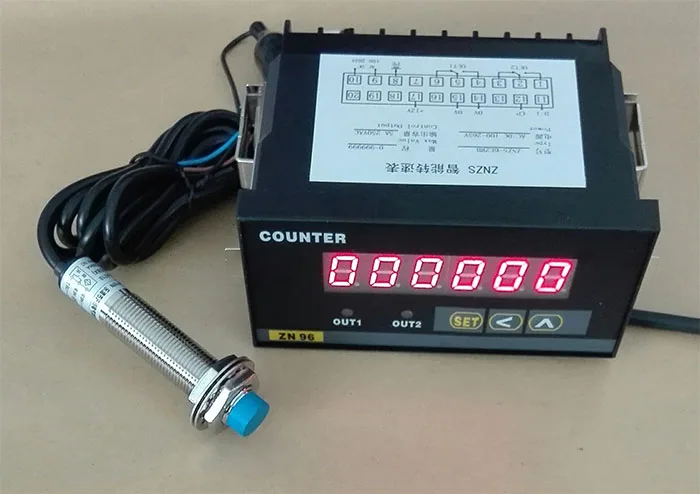

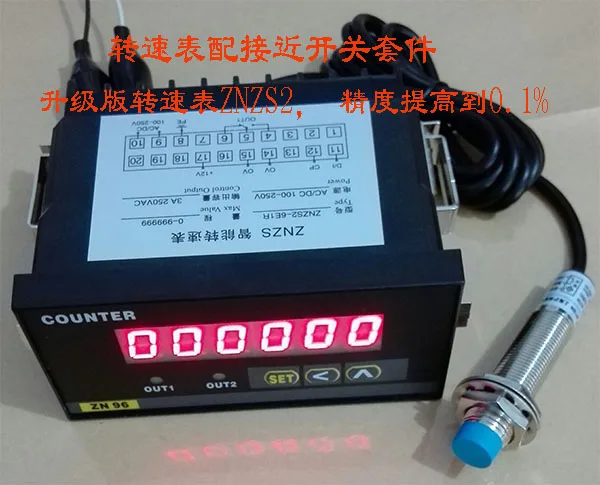

Тип 6: Тахометр + один переключатель Холла

Тип 7: Тахометр (напряжение питания 24 В)

Тип 8: Тахометр (Мощность питающее напряжение 220V)

Контроль зоны Тахометр ZNZS2-6E2R, полное обновление программы, 2 набора релейного сигнала тревоги, верхний и нижний предел сигнала тревоги, NPN вход сигнала, функция защиты паролем, точность измерения 0.1%.

Два набора релейного выхода (OUT1, OUT2 выход)

Каждое реле имеет два набора значений (соответствующий диапазону, подходит для контроля диапазона), то есть, интервальное управление.

ZNZS2-6E2R Размеры: 48*96*75 мм, размер выреза: 45*92 мм

Напряжение источника питания составляет 220 В, и есть 24VDC источник питания. Когда вы сделаете сообщение, мы отправим 220 В переменного тока по умолчанию.

Можно делать расчеты: эквивалент импульса, регулировка коэффициента,

Может быть установлен на тахометр (Н/мин) и линейный измеритель скорости (мм/с), (см/мин)

Позиционируемая Десятичная точка

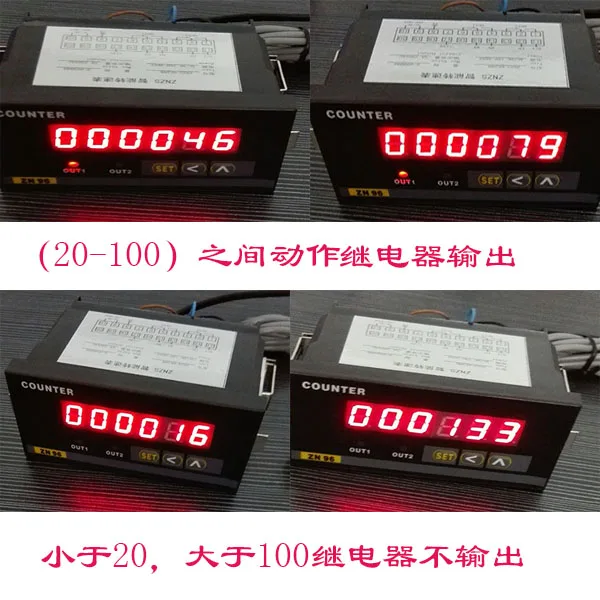

«OUt-1L», «oUt-1H», «oUt-2L» и «oUt-2H»-это флаги значений действия реле (OUT1 и OUT2); если значение «L» будет меньше значения «H», это интервальное действие, Затем реле находится в выходном режиме между двумя установленными значениями; Если значение «L» больше значения «H», это триггерное действие. Когда измеренное значение больше, чем значение «L», реле запускает вытягивание и релейное высвобождение, Когда измеренное значение меньше значения «H».

Источник питания: AC/DC 100-250 В

Вспомогательная Выходная мощность: DC12V 100 мА (для датчиков)

Частота входного сигнала: 0 Гц ~ 20 кГц (при соотношении мощности 1:1)

Входной сигнал: L≤ 2 в, H≥ 4 В, ширина импульса ≥ 20US (20k CPS)

Размеры: 48 × 96 × 75 мм

Вес машины: 120 г/200 г

Энергопотребление всей машины: менее 4 Вт

Контактная Емкость: AC220V 3A, DC24V 5A

Сброс импульсного сигнала: импульсное напряжение ≤ 2 в, ширина импульса ≥ 4 мс

Вход импеданс: 4,7 K

Использование окружающей среды: температура 0 ~ 60C °, относительная humidity≤ 85%

Температура хранения: -20 ~ 85C °

Способ установки: оснастка

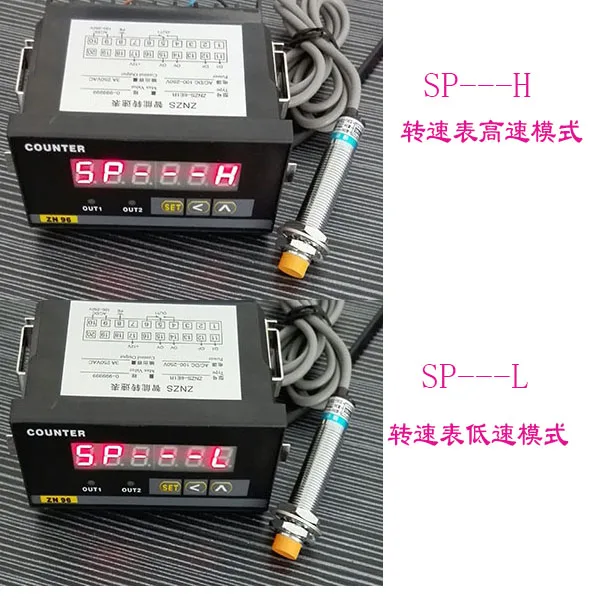

Режим скорости: SP-H означает высокоскоростной режим (со сглаживающим фильтром), SP-L означает низкоскоростной режим (без сглаживающего фильтра)

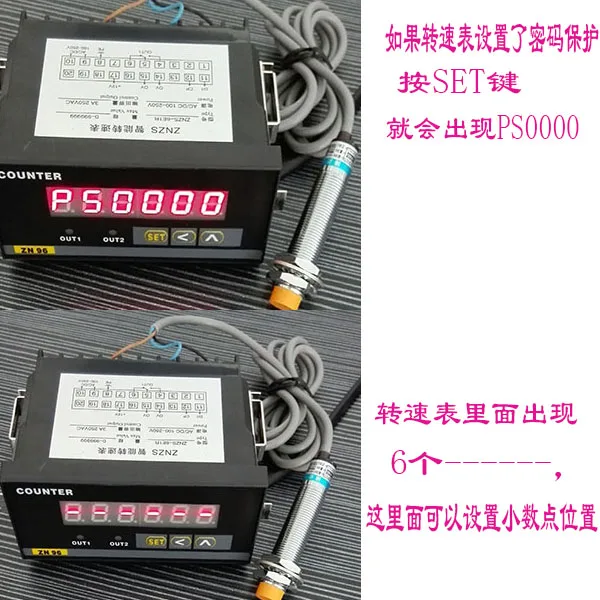

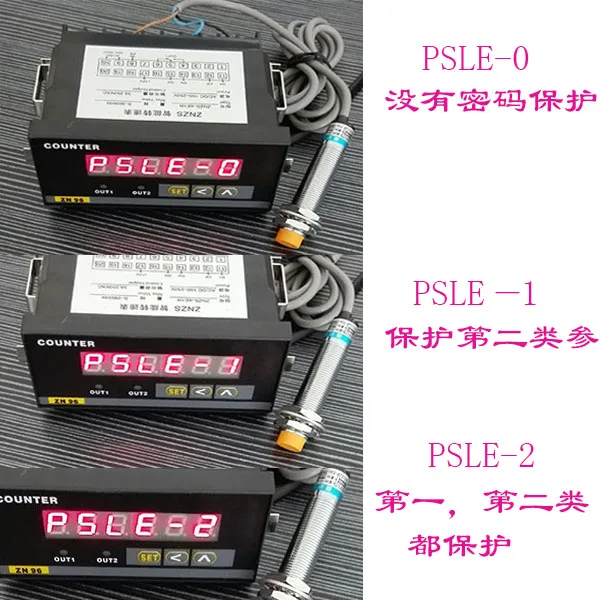

PLSE-X-это уровень защиты паролем: PSLE-0 означает, что параметры не требуют защиты паролем; PSLE-1 означает, что защищены только второй Тип параметров; PSLE-2 означает, что для первого и второго типов параметров требуется защита паролем.

Используйте чехол

Чтобы сохранить точность измерений и стабильность отображаемых данных, Рекомендуемое количество зубов

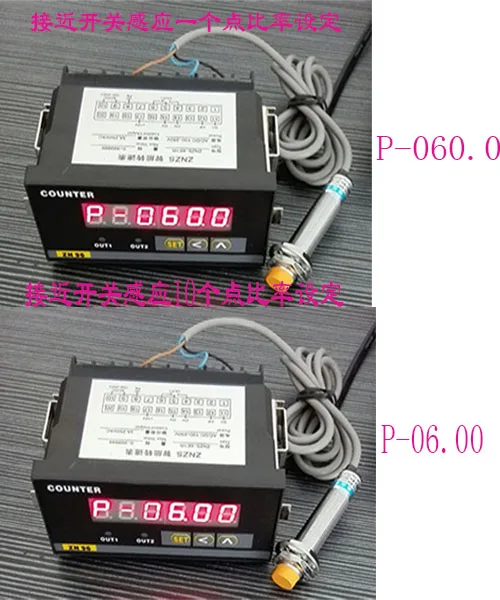

Чем больше, тем лучше, тем больше количество индукций за революцию, тем лучше. Так, как показано на рисунке, 10 индукции на оборот, таким образом, импульсный эквивалент P-XXXX = 60 × 1 ÷ 10 = 6,00 измеренные дисплей номер является революцией в минуту.

(Примечание: для стабильного числового дисплея с низкой скоростью необходимо убедиться, что более 3 импульсов будут обнаружены за оборот)

Если вам нужно отобразить линейную скорость, то эквивалент импульса P-XXXX = эквивалент Импульса Скорости * Расстояние, соответствующее каждому вращению.

Импульсный эквивалентный метод расчета:

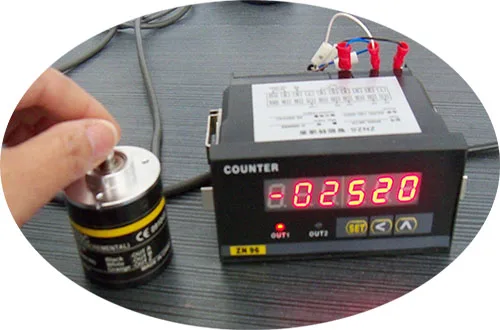

Метафорически Используйте 360P/R кодировщик для измерения скорости (оборотов/минут), скорость точна до одного десятичного знака, сначала Установите десятичную точку (параметр «------») В первую очередь (фиксированная точность-1 десятичное место), затем установите значение увеличения: =[60 × 10]÷ 360 = 1,6666 ⑤ 1,67 (Примечание: Значение 10, умноженное на формулу, определяется позицией десятичной точки в первом месте, а 360-разрешением кодировщика). После установки положения десятичной точки и импульсного мультипликатора отображается значение: [(CP (количество импульсов) × 1,67] ÷ 10 (например: скорость составляет 60,0н/мин, входы датчика 360 импульсов в секунду; Отображаемое значение (360 × 1,67) ÷ 10 = 60,1.

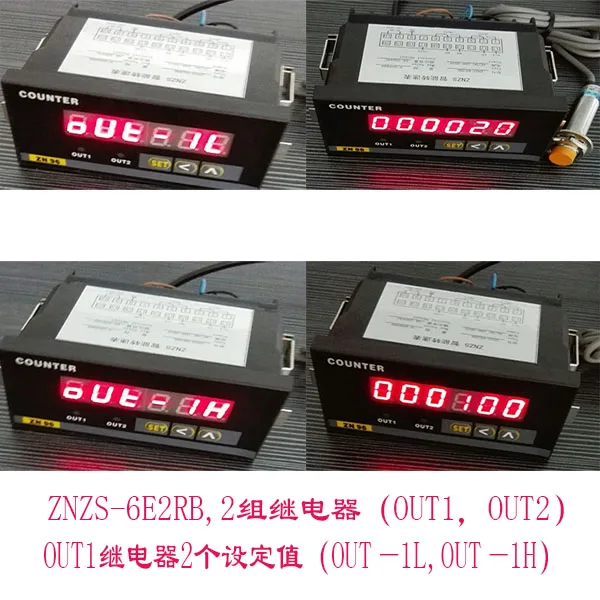

ZNZS-6E2RB настройки реле, выберите OUT1 в качестве примера (OUT-1L, OUT-1H)
