Приспособление:
Для MV AGUSTA F4 750 все годы Для MV AGUSTA F4 1000 2003-2009 Для MV AGUSTA Brutale 750 все годыУстановка:
Найдите разъем датчика скорости.
МВ агуста: разъем находится на передней звездочке. Если вы сомневаетесь, проверьте руководство по обслуживанию велосипеда или попросите вашего дилера о месте соединения датчика скорости.
Подтверждение:
1. Отделите коннектор датчика скорости (возможно, вам потребуется использовать небольшую отвертку, чтобы разобрать коннектор). Поверните заднее колесо во время включения зажигания. Спидометр должен указывать 0. Если да, выключите зажигание и перейдите к следующему шагу. Другой мудрый, если Спидометр регистрирует скорость, отличную от 0, вы не отключили правильный соединитель и должны смотреть снова.

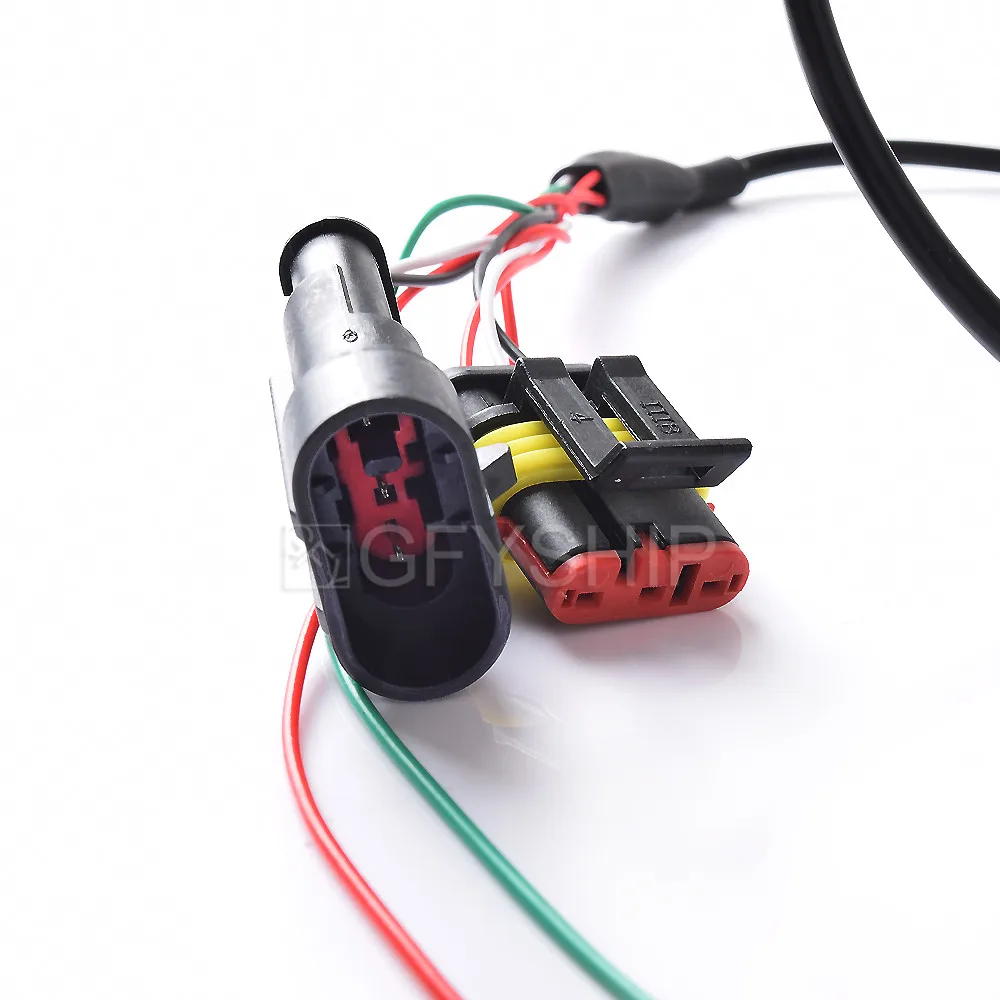

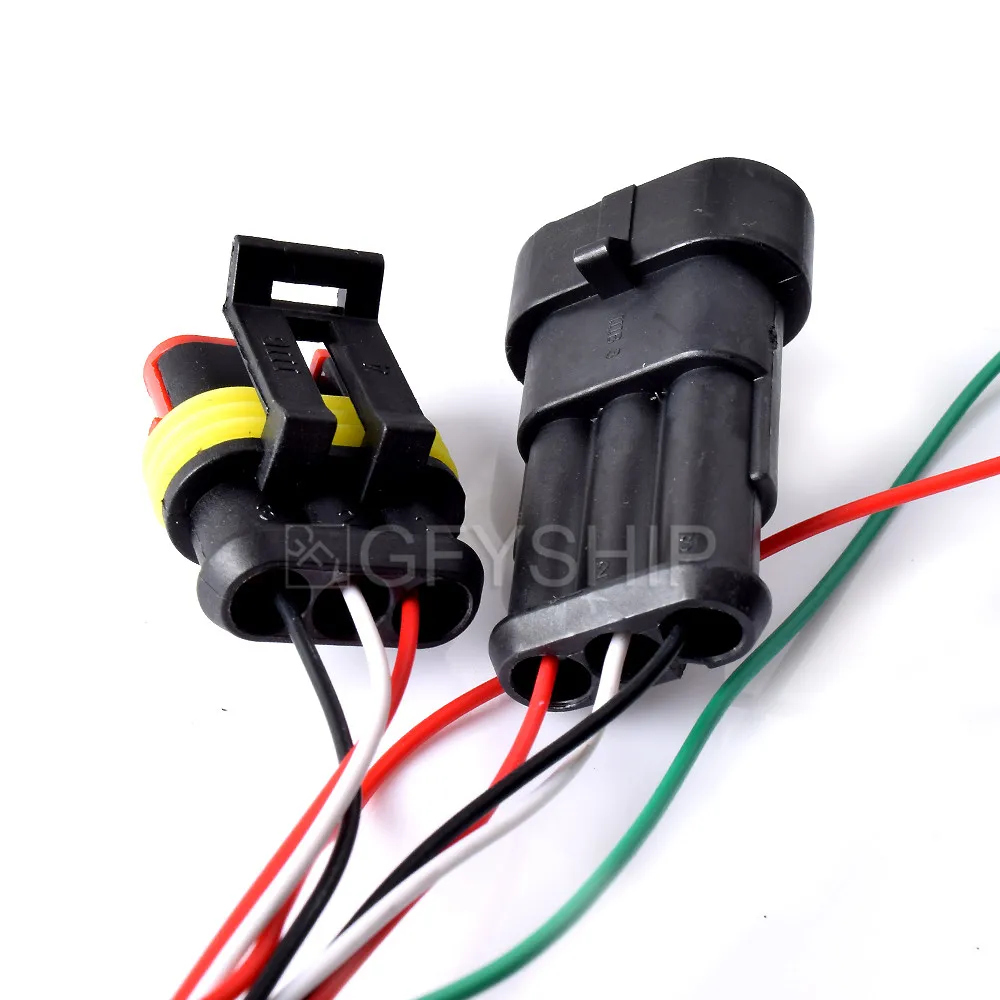

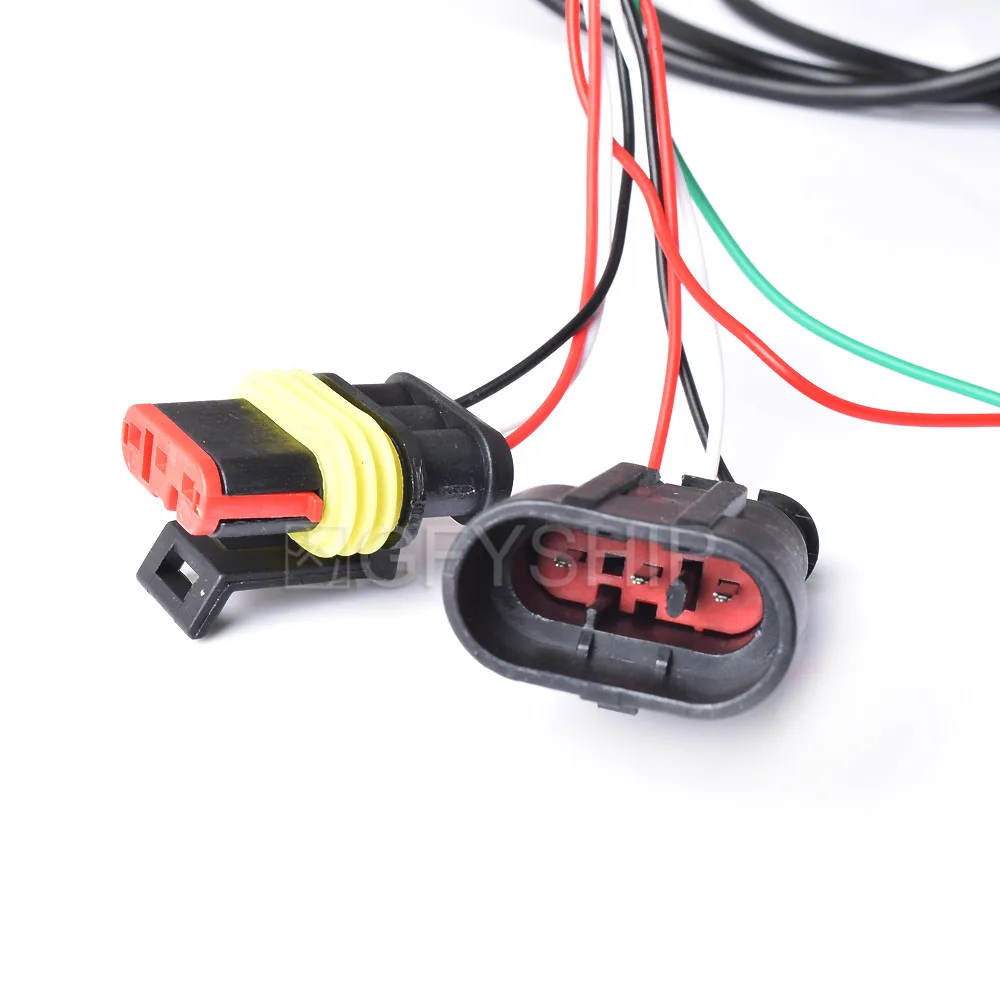

2. После разделения Скорость Сенсор разъем, подключите usb-кабель как мужчинам, так и женщинам, 3-полюсный GFYSHIP жгут разъемы. Убедитесь, что разъемы полностью установлены.
3. Найти RPM/датчик синхронизации (пикап) разъем. Датчик устанавливается либо сверху, либо сбоку Картера. Следов кабеля от датчика до тех пор, пока вы не найдете в 3-контактный разъем.
Если вы сомневаетесь, проверьте руководство по обслуживанию велосипеда или попросите вашего дилера о месте разъема датчика RPM/синхронизации.
4. Отсоедините соединитель и отсоедините большую резиновую загрузку от вилки, чтобы оставить три провода открытыми.
5. Направляйте GFYSHIP черный/зеленый провод через резиновый ботинок с задней стороны. Убедитесь, что провод не прикасается к выхлопной трубе или блоку цилиндров.
6. Подключите провод GFYSHIP черный/зеленый к проводу в слоте разъема 1, используя красный провод крана соединитель поставляется.
Использование: Поместите провод unstriped run (положение слота 1) внутри канала run. Закройте боковую крышку до фиксации. Отрежьте излишки длины, затем полностью вставьте раздетый провод (черный/зеленый) и проверьте его положение. Вставьте лезвие (u-контакт) и нажмите вниз давлением пальца. Затем Полностью нажмите u-контакт с плоскогубцами. Закройте откидную верхнюю крышку до фиксации.
7. Подключите и закрепите разъем датчика RPM/синхронизации с застежкой-молнией.
8. Подключите красный провод GFYSHIP к коммутируемому + 12 В свинцу питания, например, за коробкой с предохранителем к красному/заднему проводу.
Мы рекомендуем сделать временное соединение для красного провода (например, с помощью тонкой иглы) и посмотреть, включается ли дисплей и выключается с ключом зажигания. Затем отрежьте излишки длины от красного провода и используйте второй красный проводной соединитель, поставляемый для подключения.
Настройка:
Посылка включает:

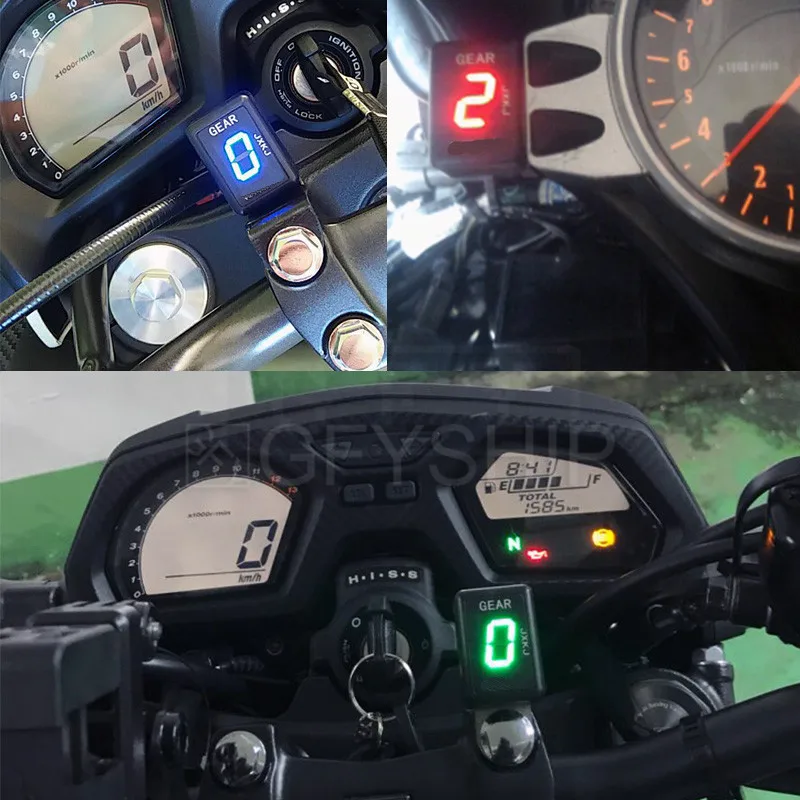

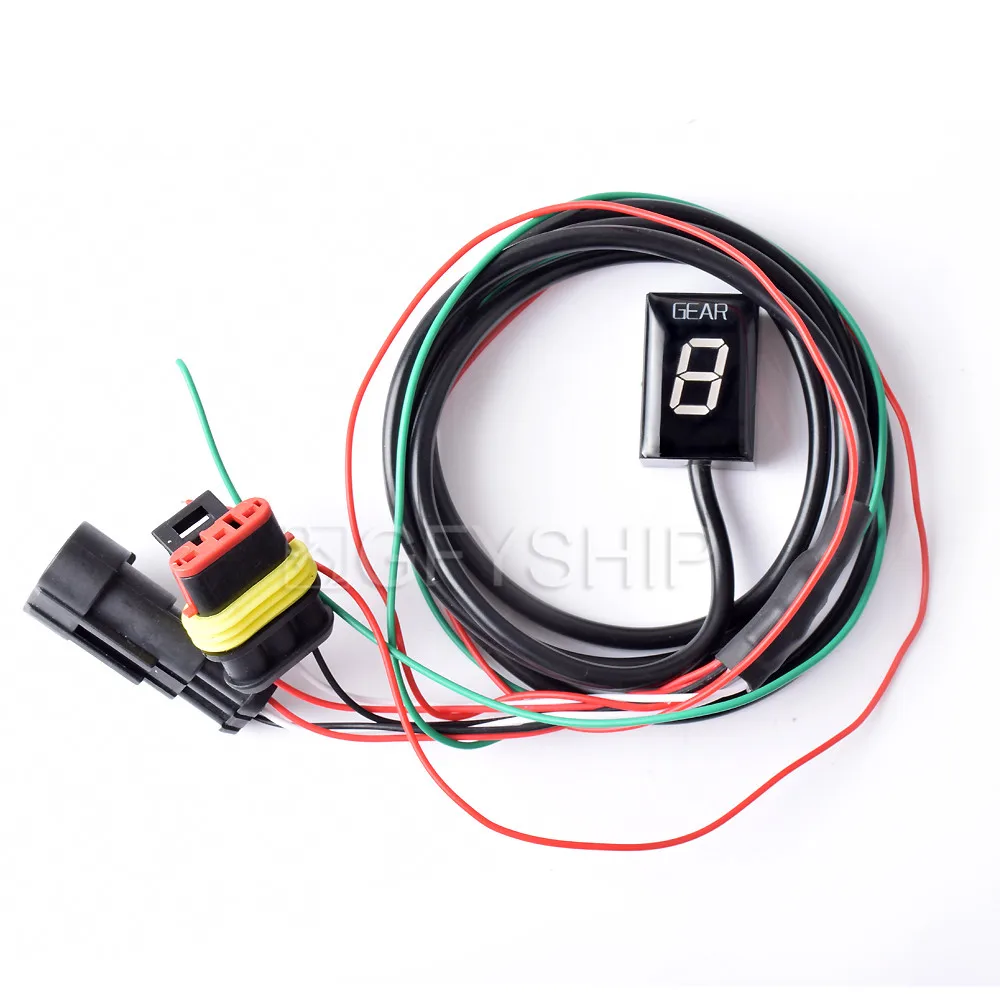

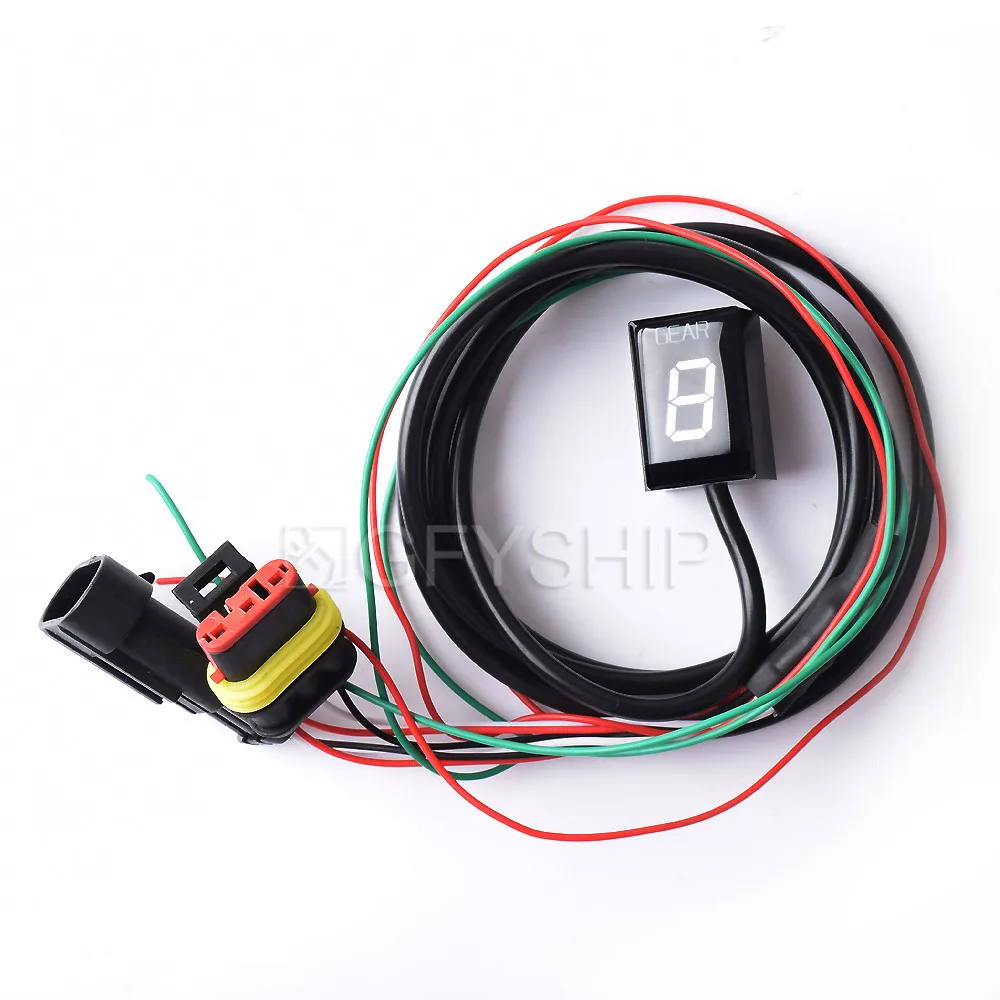

1 xЗубчатый индикатор(Содержит инструкции по установке)
