Регулятор заряда солнечной батареи SRNE MPPT 20A, 12 В, 24 В, с функцией общения, для гелевых свинцово-кислотных литиевых аккумуляторов

Обзор: материнская плата

Этот продукт может контролировать генерирующую энергию солнечной панели и отслеживать самые высокие значения напряжения и тока (VI) в реальном времени, позволяя системе заряжать батарею в максимальной мощности. Он предназначен для использования в автономных солнечных фотоэлектрических системах для координатной работы солнечной панели, батареи и нагрузки, в качестве основного блока управления в автономных фотоэлектрических системах.

Особенности:

С передовой технологией отслеживания с двумя пиками или с несколькими пиками, когда солнечная панель теневая или часть панели не работает, приводя к

Несколько пиков на I-V кривой, контроллер все еще в состоянии точно отслеживать точку максимальной мощности.

Встроенный алгоритм отслеживания точки максимальной мощности может значительно повысить эффективность использования энергии фотоэлектрических систем,

И повысить эффективность зарядки на 15% до 20% по сравнению с обычным методом ШИМ.

Комбинация нескольких отслеживающих алгоритмов обеспечивает точное отслеживание оптимальной рабочей точки на I-V кривой

В течение короткого времени.

Продукт имеет оптимальную эффективность отслеживания MPPT до 99.9%.

Передовые технологии цифрового источника питания повышают эффективность преобразования энергии цепи до 98%.

Варианты программы зарядки доступны для различных типов батарей, включая гелевые батареи, герметичные батареи, открытые батареи, литиевые

Аккумулятор и зарядное устройство и т. д.

Контроллер оснащен ограниченным режимом зарядки по току. Когда мощность солнечной панели превышает определенный уровень и зарядный ток

Больше номинального тока, контроллер автоматически понизит мощность зарядки и довезет зарядный ток до номинального уровня.

Поддерживается мгновенный большой ток запуска емкостных нагрузок.

Поддерживается автоматическое распознавание напряжения аккумулятора.

Светодиодные индикаторы неисправностей и ЖК-экран, который может отображать информацию об аномальности, помогут пользователям быстро определить неисправности системы.

Доступна функция хранения данных, и данные могут храниться до года.

Контроллер оснащен ЖК-экраном, с помощью которого пользователи могут не только проверять рабочие данные и статусы устройства, но и модифицировать

Контроллер параметры.

Контроллер поддерживает стандартный протокол Modbus, удовлетворяя коммуникационные потребности различных случаев.

Контроллер использует встроенный механизм защиты от перегрева. Когда температура превосходит установленное значение, зарядка

Ток будет уменьшаться в линейной пропорции к температуре, чтобы обуздать повышение температуры контроллера, эффективно сохраняя

Контроллер от повреждения при перегреве.

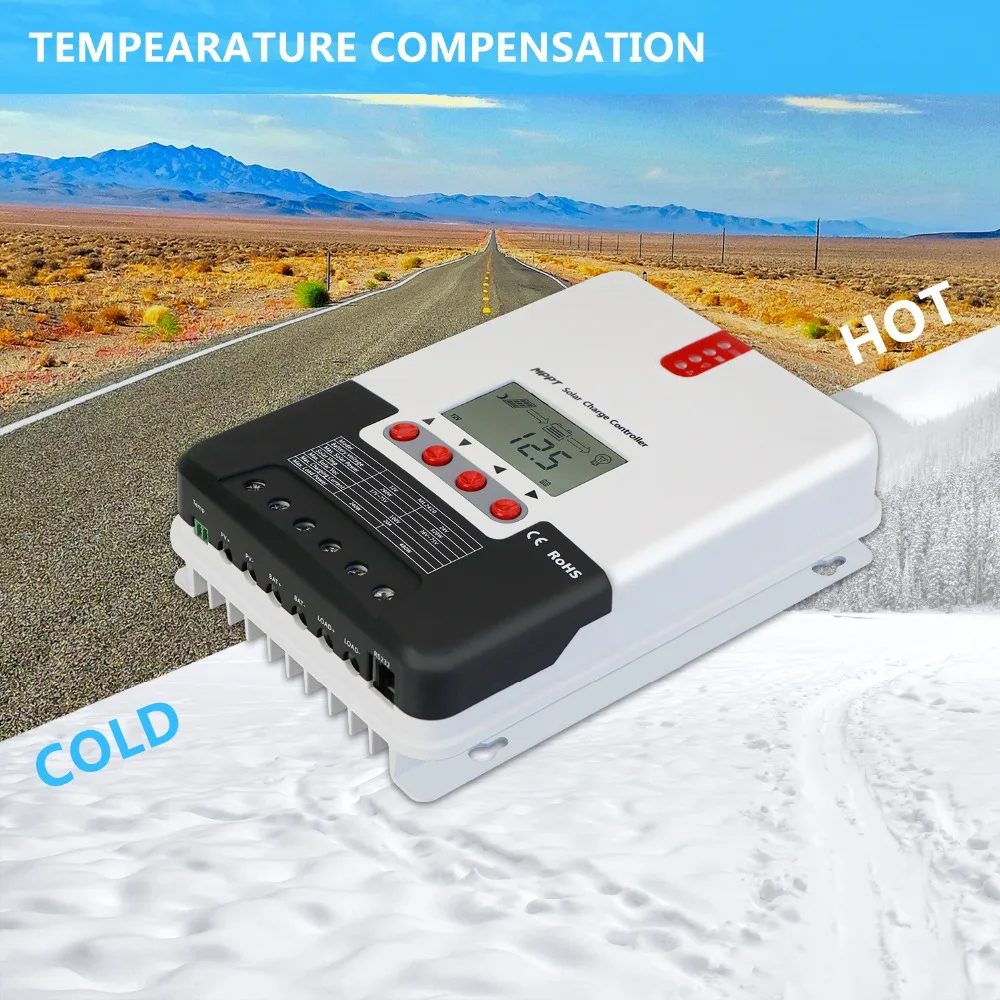

Благодаря функции компенсации температуры контроллер может автоматически регулировать параметры зарядки и разрядки для того, чтобы

Увеличьте Срок службы батареи.

ТЕЛЕВИЗОРЫ предохранение от освещения.

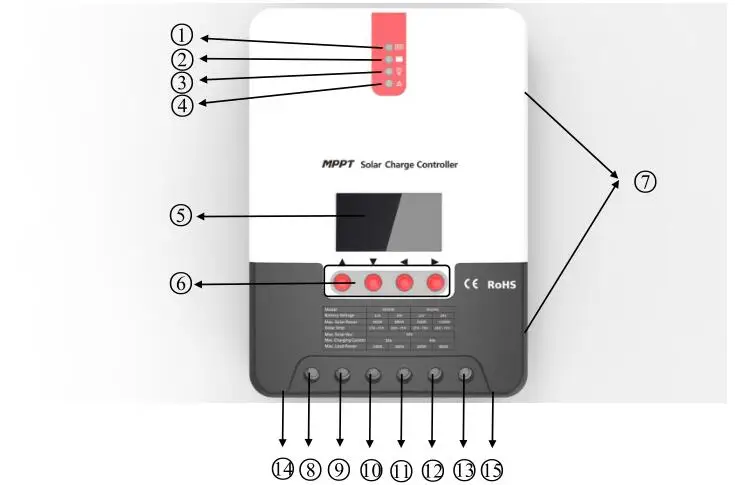

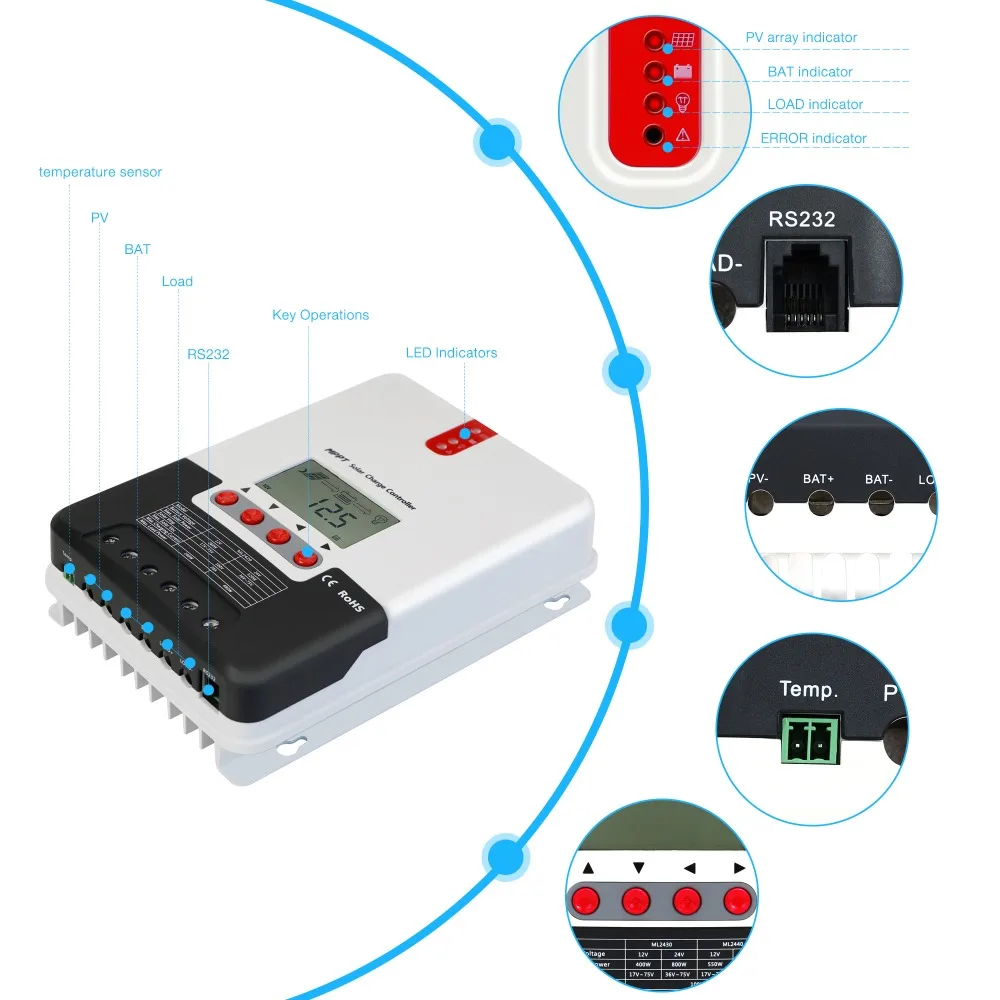

1. Индикатор зарядки

2. Индикатор заряда батареи

3. Индикатор перегрузки

4. Ненормальность индикатор

5. ЖК-экран

6. Рабочие клавиши

7. Установочное отверстие

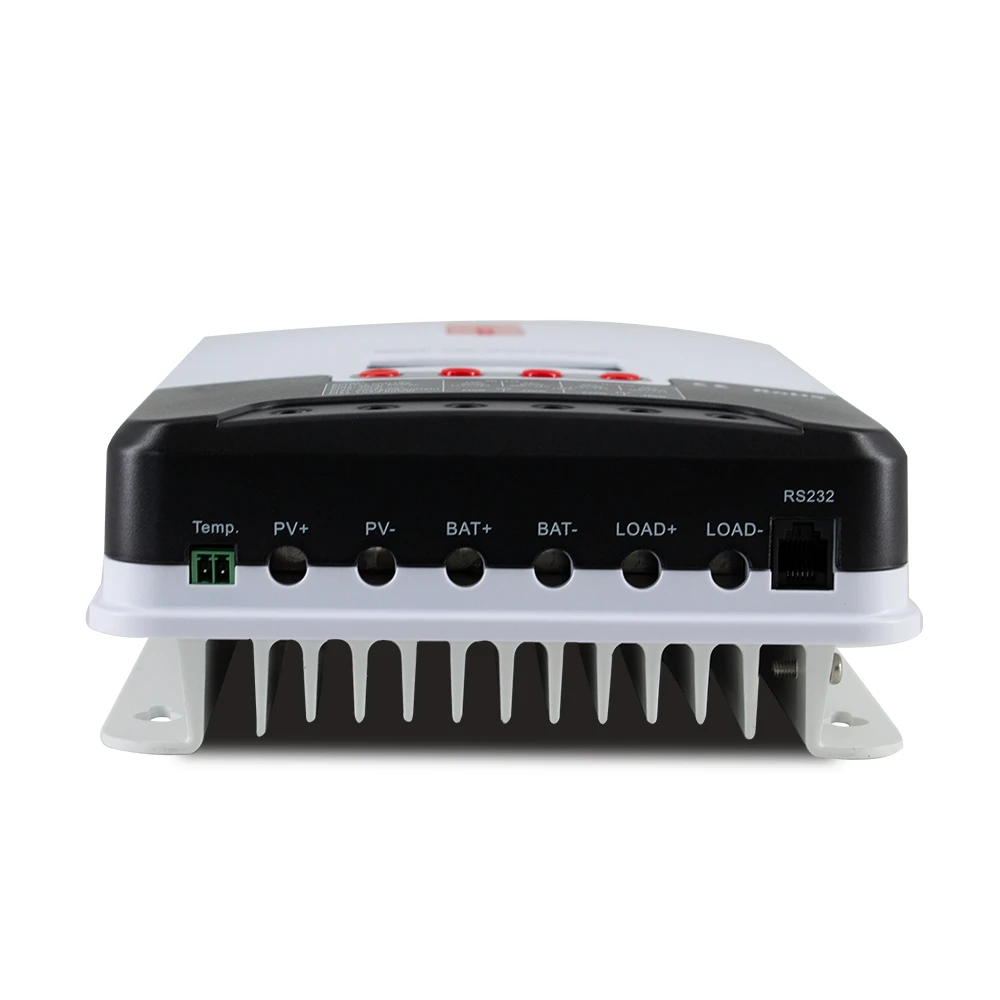

8. Солнечная панель "+" интерфейс

9. Солнечная панель "-" интерфейс

10. Интерфейс батареи "+"

11. Аккумулятор "-" интерфейс

12. Интерфейс нагрузки "+"

13. Интерфейс нагрузки "-"

14. Внешний интерфейс выборки температуры

15. Интерфейс связи RS232

Четыре индикация во время зарядки:

Быстрая зарядка, поддержка зарядки, плавающая зарядка, Выравнивающая зарядка

Режима нагрузки:

Нет.

Режим

Описание

0

Управление светом подошвы (ночное время и дневное время)

Когда нет солнечного света, напряжение солнечной панели ниже, чем контроль света наНапряжение, и через некоторое время задержки, контроллер будет переключаться на нагрузку; Когда солнечный светВсплывает, напряжение солнечной панели будет выше, чем световое управление выключенным напряжением,И через некоторое время контроллер выключит нагрузку.

От 1 до 14 лет

Управление светом + контроль времени от 1 до 14 часов

Когда нет солнечного света, напряжение солнечной панели ниже, чем контроль света наНапряжение, и по прошествии времени контроллер включит нагрузку. Нагрузка будетВыключен после работы в течение заданного периода времени.

15

Ручном режиме

В этом режиме пользователь может переключать нагрузку на или выключать клавишами, независимо от того,Во время съемки как днем, так и ночью. Этот режим предназначен для некоторых специально спланированных нагрузок, а также используетсяВ процессе отладки.

16

Режим отладки

Используется для отладки системы. Со световыми сигналами нагрузка отключается; Без светаГлавная страница мониторинга подает сигналы, нагрузка включена. Этот режим позволяет быстро проверить правильность установки системы во время отладки установки

17

Нормальный режим

Заряженная нагрузка продолжает выдавать, и этот режим подходит для нагрузок, которые нужны24-часовой источник питания.

Параметры:

Модель

ML2420

ML2430

ML2440

Напряжение системы

12V/24vauto

Потери холостого хода

От 0,7 Вт до 1,2 Вт

Напряжение батареи

9-35

Макс. Солнечное входное напряжение

100 в (25 °C), 90 в (-25 °C)

Макс. Диапазон напряжения точки питания

Напряжение батареи + 2 В до 75 в

Номинальный зарядный ток никель-металл

20A

30A

40A

Номинальный ток холостого хода

20A

Диаметр провода аккумулятора (мм2)

5

6

10

Диаметр проволоки нагрузки (мм2)

5

5

5

Макс. Емкостная грузоподъемность

10000 мкФ

Макс. Входная мощность фотоэлектрической системы

260 Вт/12 В

400 Вт/12 В

550 Вт/12 В

520W/ 24V

800W/ 24V

1100W/ 24V

Эффективность преобразования

≤ 98%

Слежением за максимальной точкой мощности, эффективность отслеживания

> 99%

Температурной компенсации коэффициента

3.0mv/ °C/ 2V (по умолчанию)

Рабочая температура

От-35 °C до + 45 ℃

Степень защиты

IP32

Способ связи

RS232

Высота над уровнем моря

≤ 3000 м

Размеры изделия

210*151*59,5 мм

238*173*72,5

238*173*72,5
