Трехфазный интеллектуальный электронный сервотрансформатор 380 кВт, от 220 В до 200 В, 4, 5 кВт6 кВт9 кВт, частота использования: 50 Гц60 Гц
33 392,50₽
В наличии!
Последнее обновление: 16.04.2022

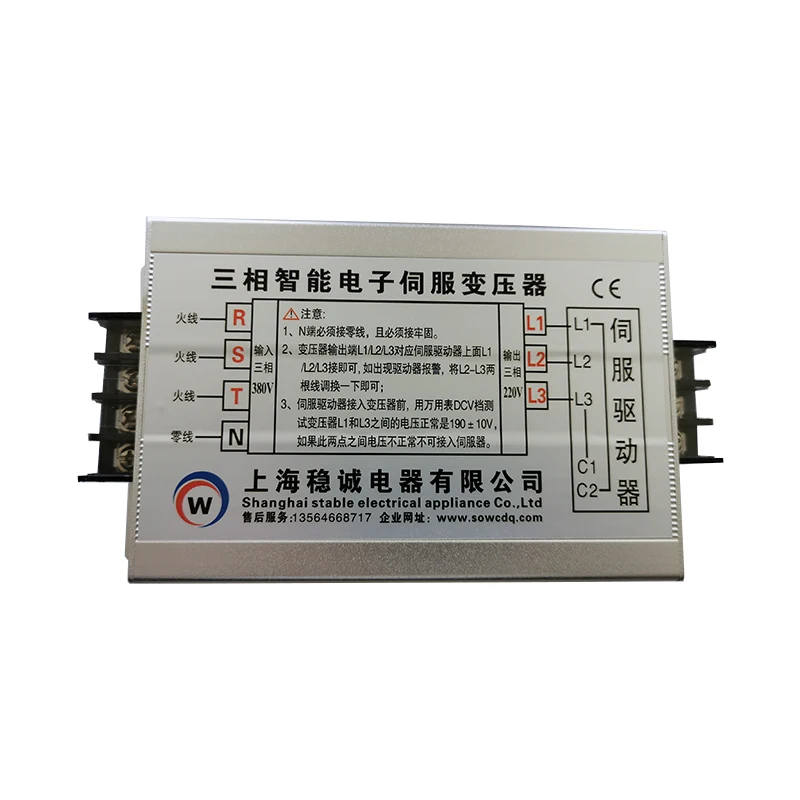

7.5KW трехфазный интеллигентая (ый) Электронные servo трансформатор 380V до 220V до 200V 1KW/1.5 кВт/2 кВт/3 кВт/4 кВт/4.5 кВт/5 кВт/5.5 кВт/6 кВт/7 кВт/7,5 кВт Частота использования: 50 Гц/60 Гц
Обратите внимание: Этот трансформатор может использоваться только на сервоприводе.
Входное напряжение: трехфазный четырехпроводной 360V-420VВыходное напряжение: трехфазный трехпроводной 200-230 ВЧастота: 50 Гц/60 Гц
Подключено к трехфазному электричеству

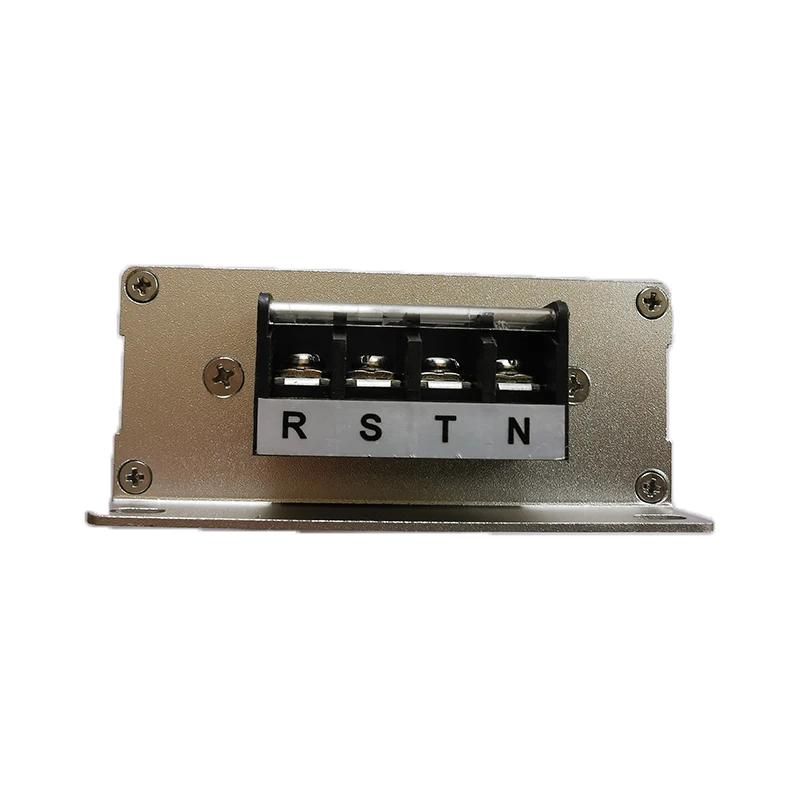

R, S, T соединены с трехфазным напряжением 380 В;
N подключен к нулевой линии
Диаметр нейтрального провода должен быть в 1-2 раза больше, чем у пожарного провода, и должен быть прочно соединен;
Нулевой доступ
Нулевая линия играет роль трехфазного баланса. В соответствии с трехфазным четырехпроводным векторным управлением, нейтральная линия подключается от сети.
Между N узлами электронного трансформатора не могут быть подключены автоматические выключатели, выключатели и кабели;
О проводке

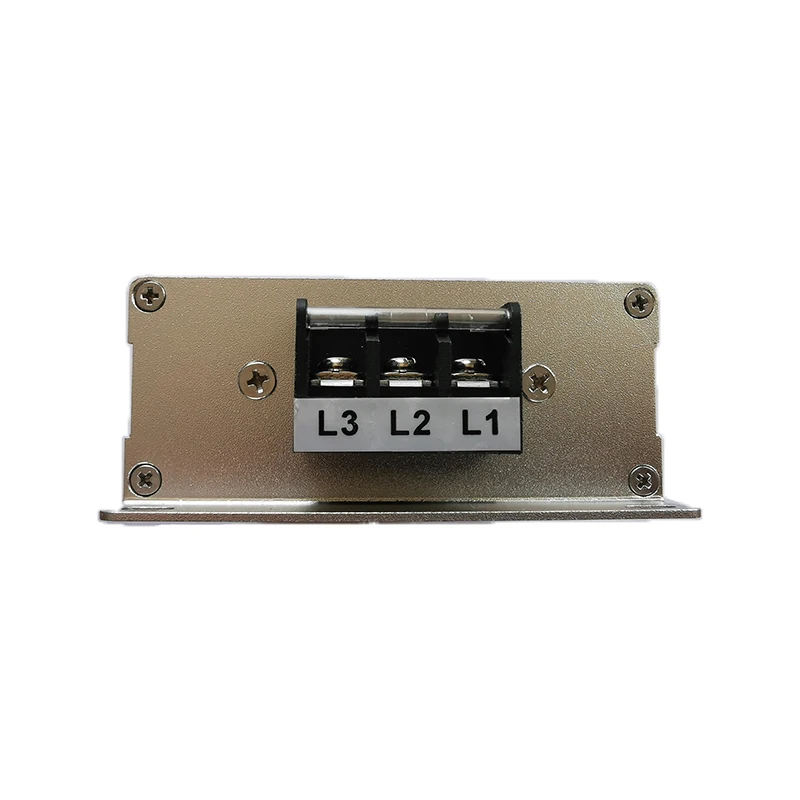

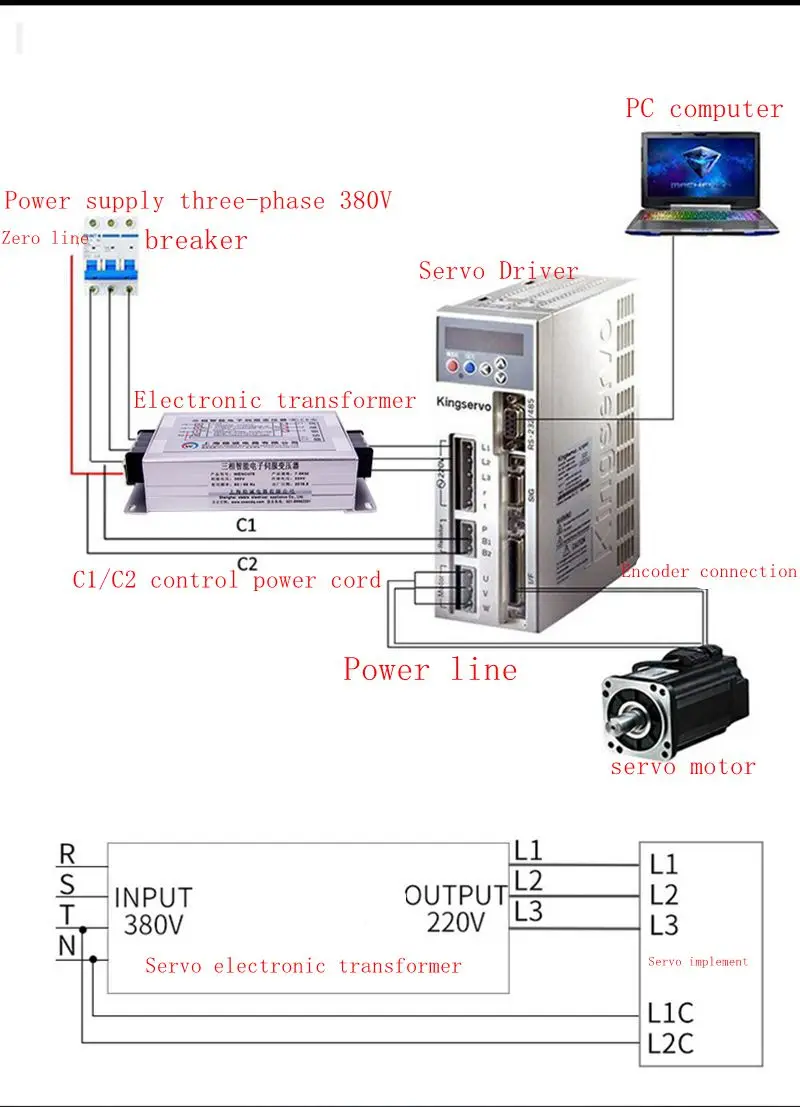

Выключите питание и подключите к сервоприводу. Электронный трансформатор L1/L2/L3 подключен к сервоприводу.

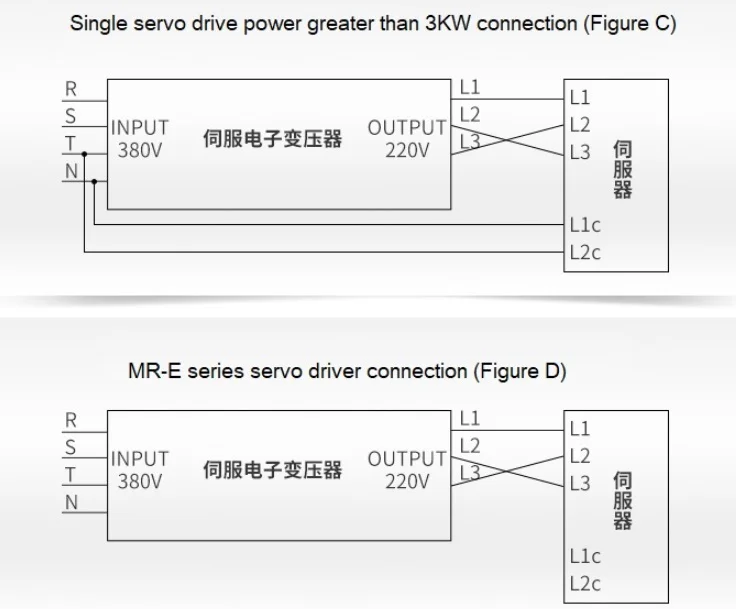

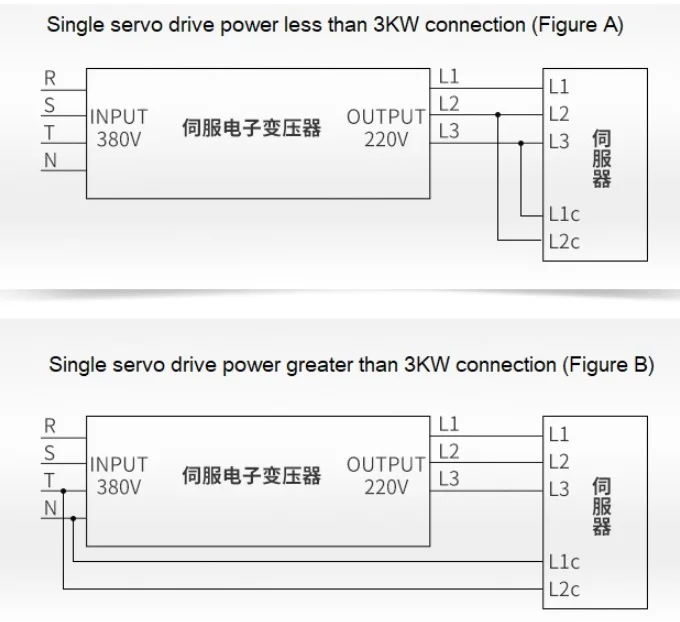

L1/L2/L3, потому что каждая схема серводвигателя отличается, поэтому, пожалуйста, обратитесь к схемам проводки A, B, C, D для проводки;
Нет электричества
Электронный Серводвигатель питает только серводвигатель, и строго запрещено менять электронные компоненты других компонентов на устройстве.
Напряжение принимается устройством давления, в противном случае это вызовет отклонение рабочей точки и повредит электронный трансформатор;
Измерительное напряжение
Когда сервотрансформатор не подключен, нормальное напряжение между L3 и L1 измеряется при 190 в + 10 в, когда используется Измеритель постоянного тока. Если напряжение между двумя точками является ненормальным, сервопривод не может быть подключен к серверу.
Соединительное устройство
Однофазный AC220 на устройстве использует электричество, например, импульсный источник питания 220 В Входная мощность, 220 В
Кабель, вентилятор охлаждения 220 В и т. Д., может принимать питание на входном конце электронного трансформатора;
Повторный осмотр
Повторите вышеуказанную проводку и подтвердите, что она включена, и сервопривод готов к эксплуатации.
---- - --
