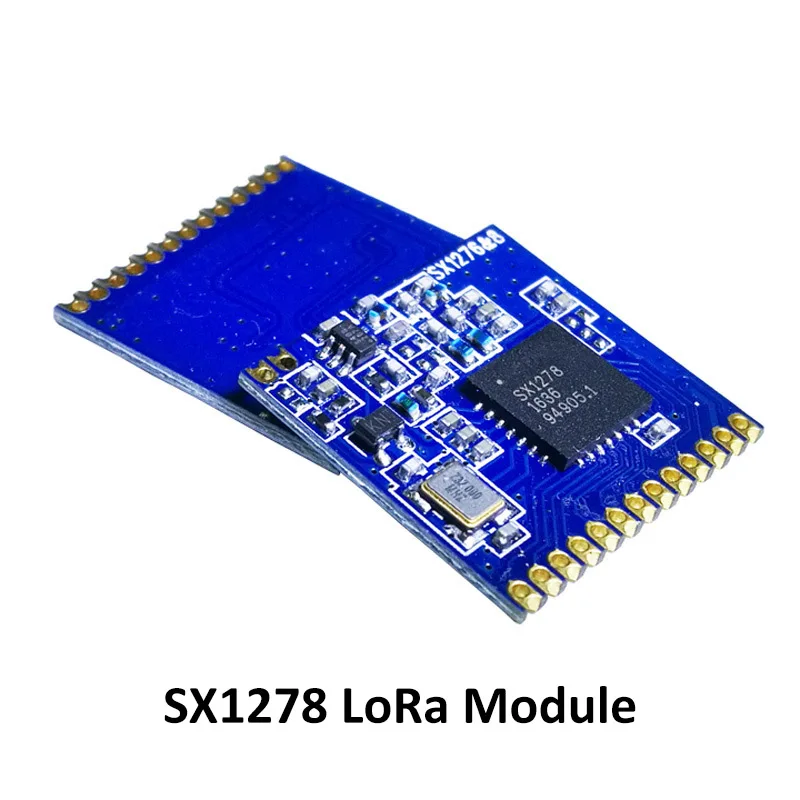

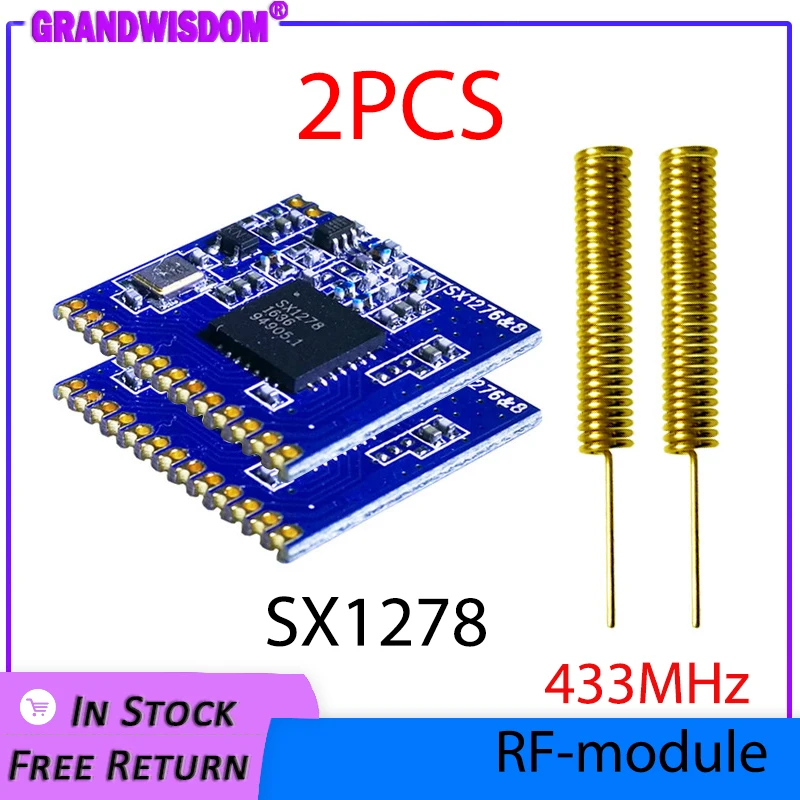

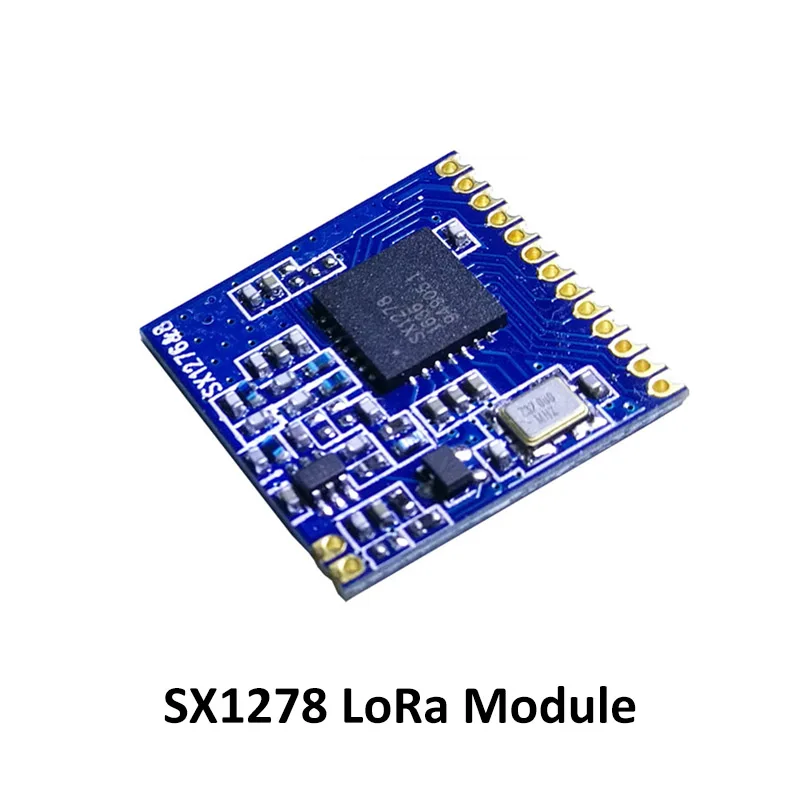

Модуль радиочастотной связи LoRa SX1278 PM1280, 433 МГц, 2 шт., приемник дальнего действия, передатчик SPI LORA IOT + 2 шт. антенны 433 МГц

Особенности модуля

■FSK/GFSK , LoRa (дальность действия), техника расширения спектра

Междуплексная связь

■ Отличный блокирующий иммунитет

Рацион отклонения канала (ADJ):56 дБм

■ Высокая чувствительность RX:-дБм

■ ISM многодиапазонный, бесплатно без необходимости подать заявку на частоты

Дополнительные многочастоты, множественная скорость передачи, могут применяться в FDMA и FM технологиях

Умный сброс, монитор низкого напряжения, синхронизация, маломощный режим, спящий режим

■ Низкое энергопотребление RX: 12 ~ 13 мА

■ 256 байт FIFO TX/RX

Детектор каналов ISSI

Режим передачи: FIFO/прямой режим (рекомендуется режим пакета FIFO)

Конфигурация: AFC/Пробуждение по воздуху/низкое энергопотребление/датчик несущей службы/исправление ошибок FEC/Шифрование AEC

Применение

Дистанционное управление и система сбора данных

■ АМР (счетчик воды, амперметр и газовый счетчик) автоматизированный счетчик

Беспроводной портативный блок, нефтяное месторождение, горнодобывающая зона, строительная площадка, завод

■ Сбор промышленных данных, передача и интеллектуальное управление

Беспроводная сигнализация

Система умного дома

Радионяня, больничная система вызова

Беспроводной терминал данных малого размера

Электрическая спецификация

Размер модуля и определение контакта

Уведомление о применении

1.Напряжение не может быть выходящим из диапазона напряжения источника питания модуля 1,8 ~ 3,6 В, если оно превышает 3,6 В, чип сгорит. Рекомендуемое напряжение 3,3 В.

2. Интерфейс модуля имеет полукруглую склеиваемую площадку, все контакты GND должны обеспечивать надежное соединение с цифровым заземлением цепи.

3. Антенну следует держать подальше от заземления системы.

4. MCU не имеет одного чипа порта SPI и может имитировать время SPI для выполнения операции чтения и записи с помощью обычного порта ввода-вывода. Частота SPI не более 10 МГц.

5. Если источник питания микроконтроллера 3,3 В, он может подключаться к модулю без последовательного сопротивления; Если источник питания микроконтроллера составляет 5 В, необходимо получить доступ к цепи переключения уровня 3,3 В/5 В

6. DIOO и DIO2 являются распространенными данными ввода-вывода, могут генерировать необходимый сигнал запуска в соответствии с конфигурацией приложения

7. В многоканальной программе расстояние между каналами составляет 1 МГц, если менее 1 МГц, это легко вызвать помехи той же частоты.

7,1 Примечание

1. Скорость связи модуля будет влиять на расстояние связи, чем выше скорость связи, тем короче будет Расстояние связи.

2. Скорость связи модуля будет влиять на чувствительность RX, чем выше скорость связи, тем ниже будет чувствительность RX.

3. Напряжение источника питания будет влиять на мощность передачи, в пределах допустимого диапазона рабочего напряжения источника питания, чем ниже напряжение, тем ниже мощность передачи.

4. Изменение рабочей температуры может привести к переносу рабочей частоты. Он не влияет на применение, пока температура находится в диапазоне рабочих температур.

5. Антенна сильно влияет на расстояние связи, поэтому следует применять антенну, которая соответствует частоте модуля, коэффициент стоячей волны должен быть небольшим, сопротивление близко к 50 Ом

6. Положение и метод установки модуля могут повлиять на расстояние связи.
