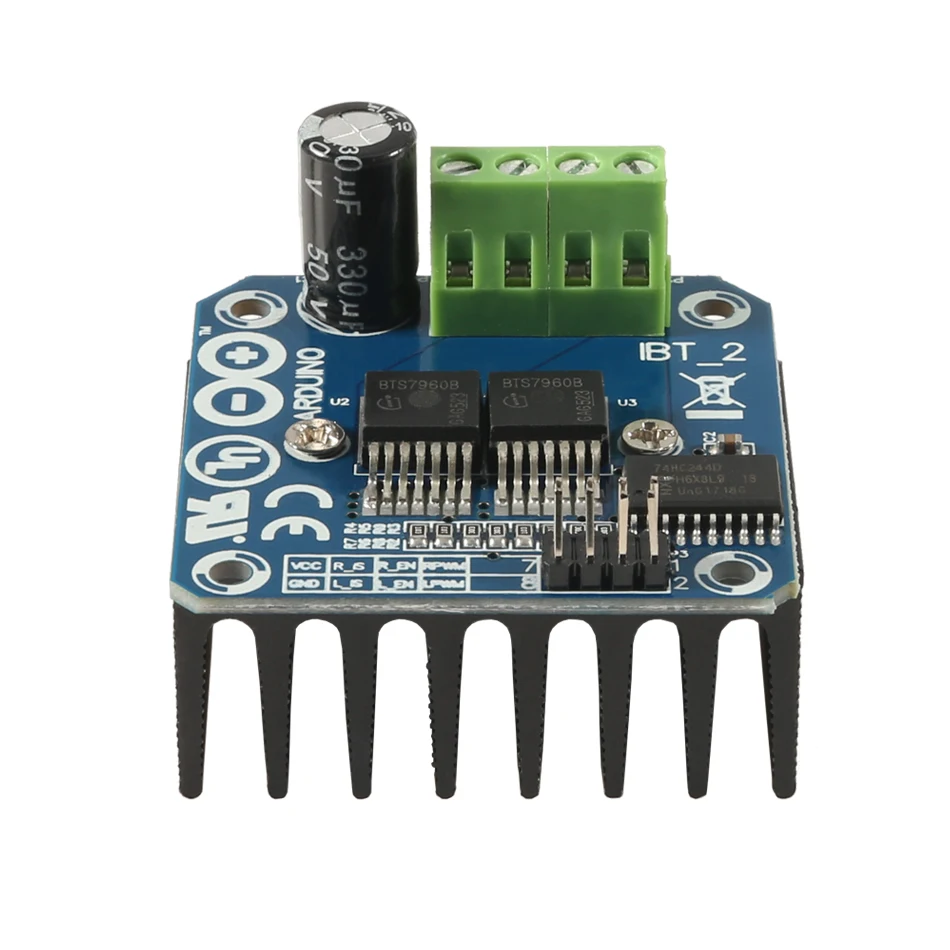

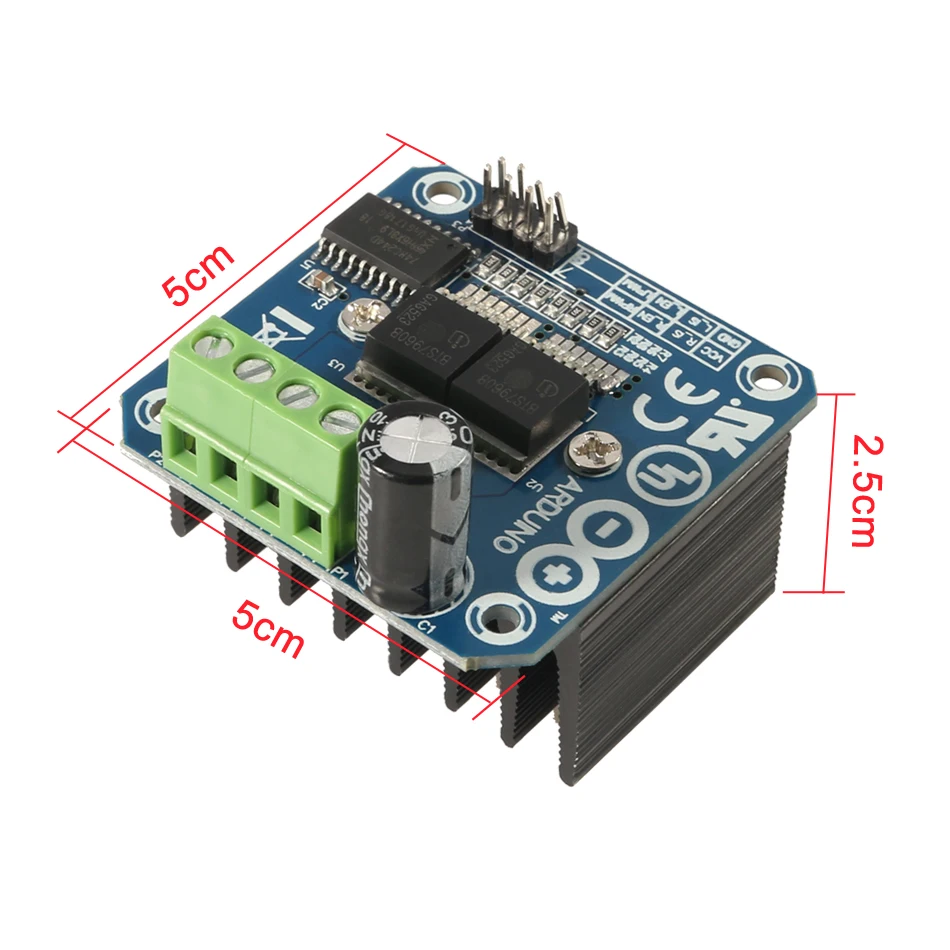

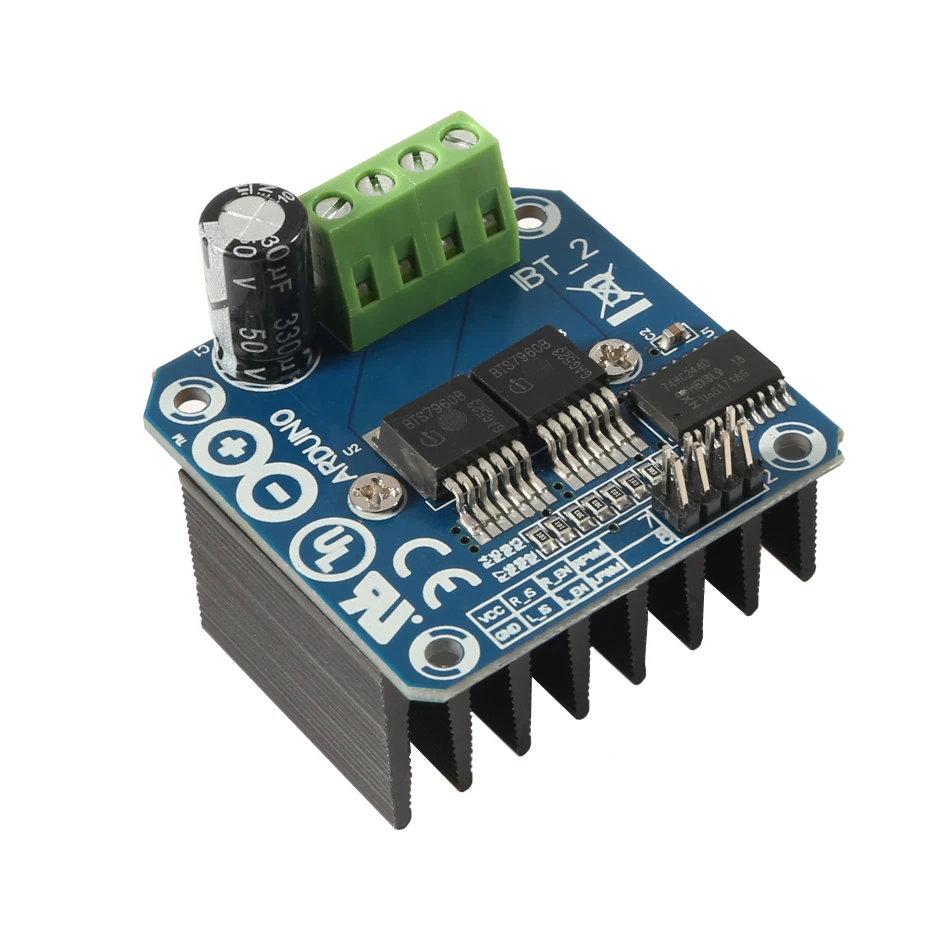

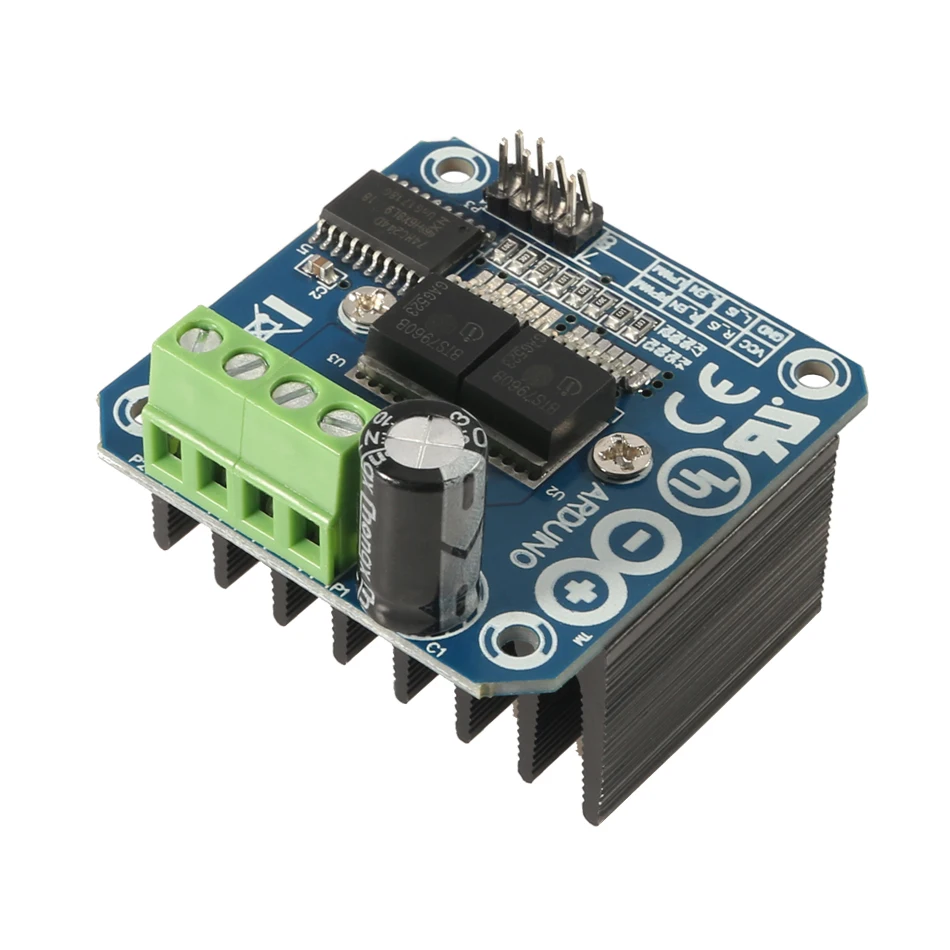

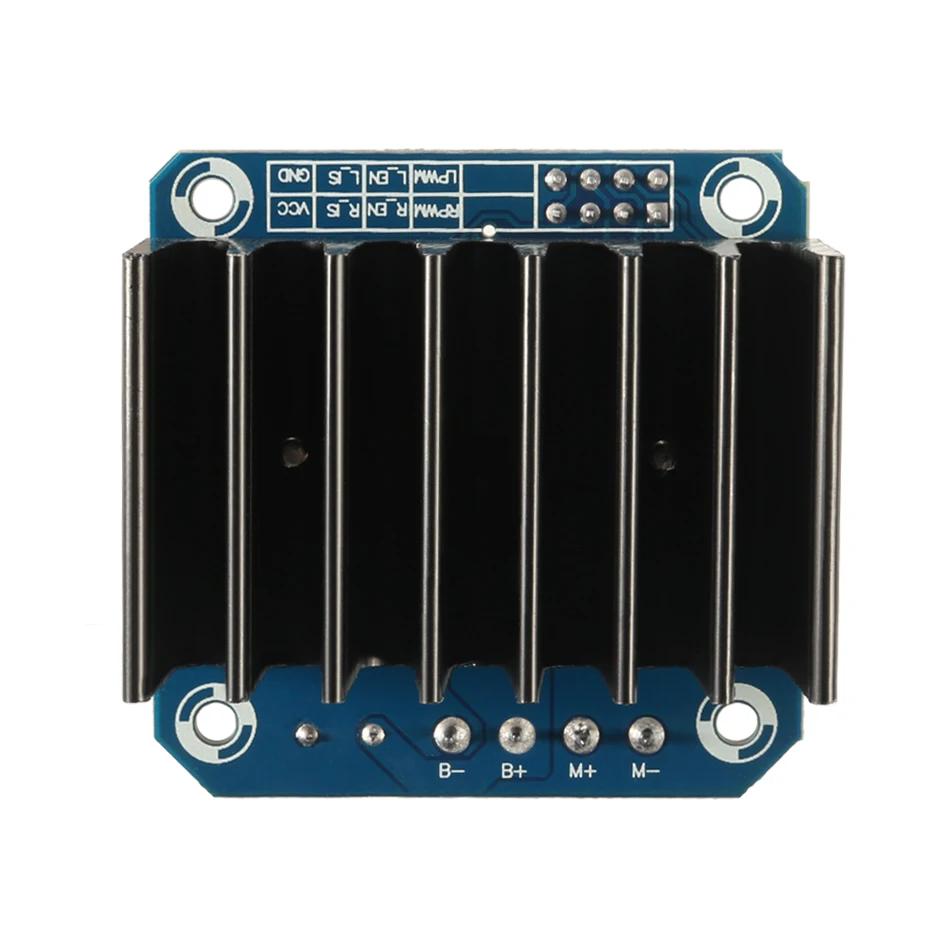

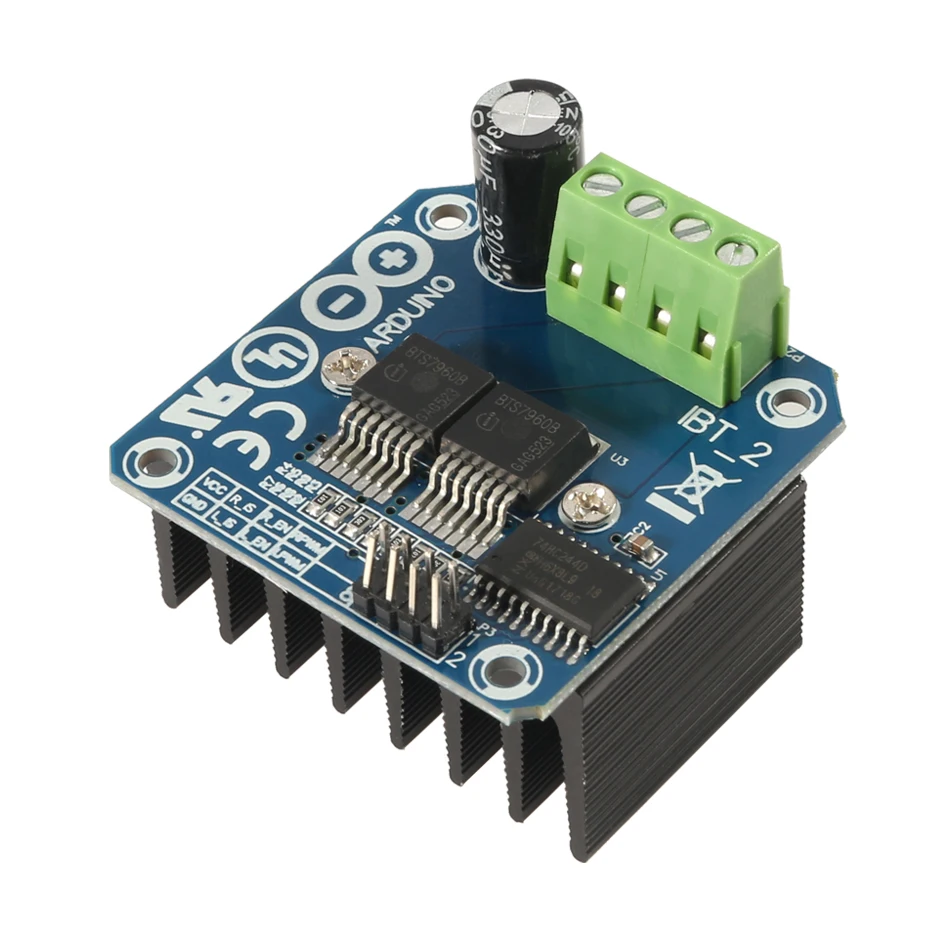

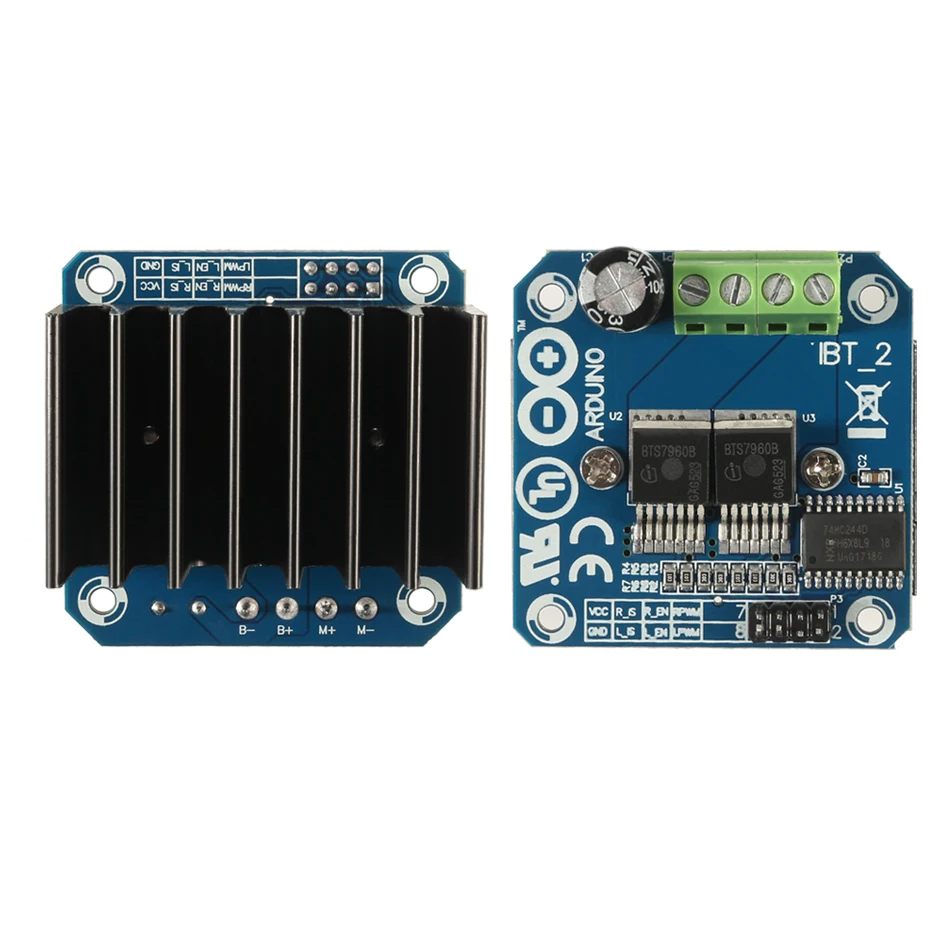

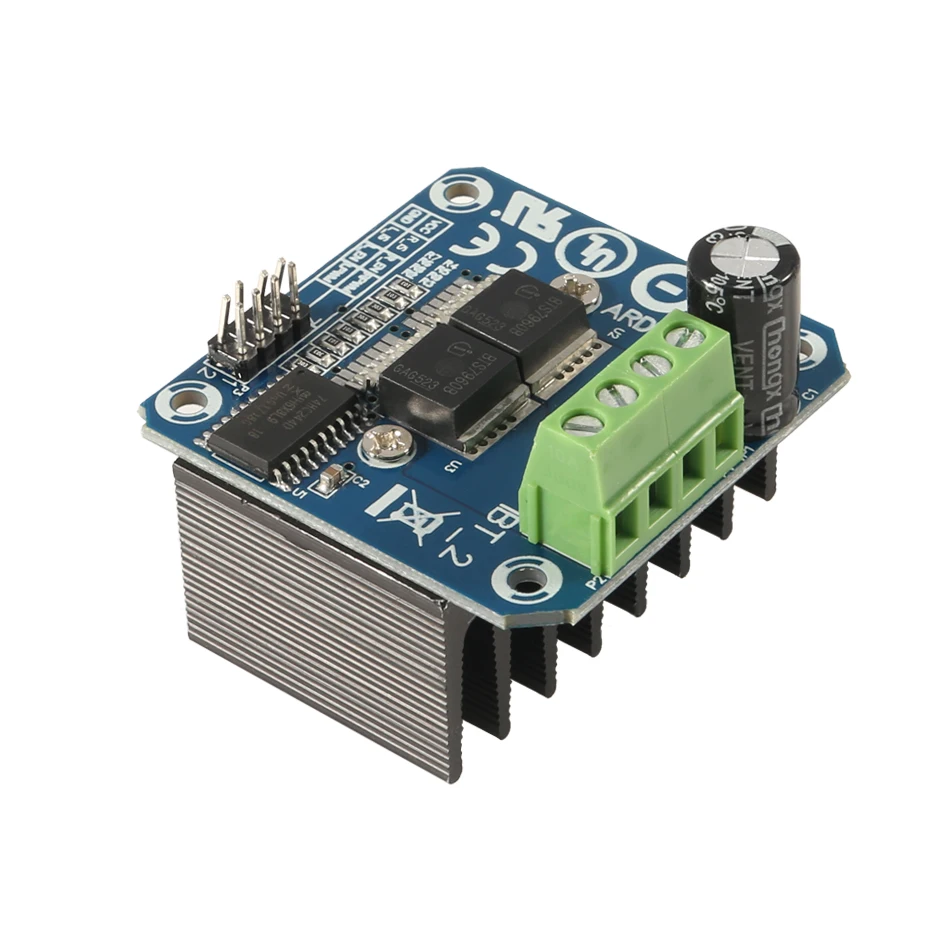

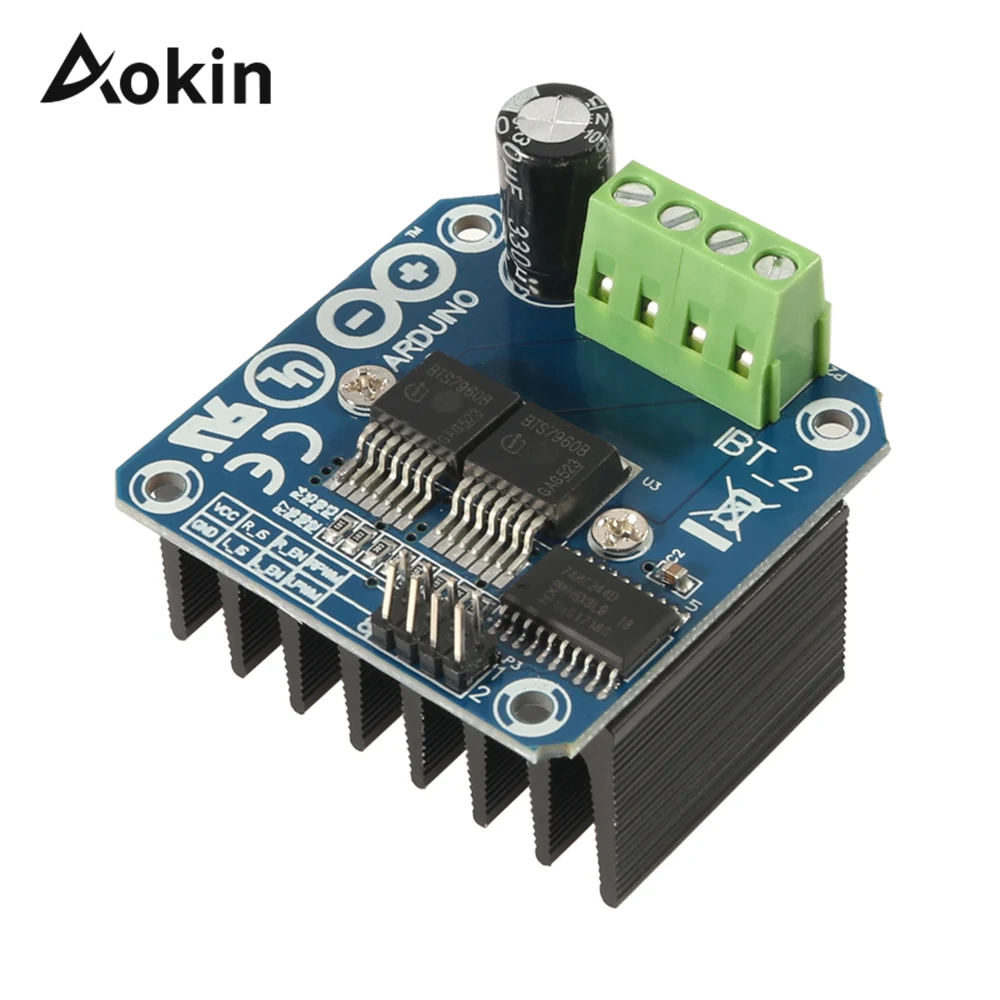

BTS7960 43A Высокая мощность драйвер двигателя Модуль смарт автомобиль модуль драйвера для Arduino ограничения тока
5 в изолирует MCU и эффективно защищает MCU; 5 В индикатор питания на плате. Индикация напряжения выходного конца двигателя; Может припаять теплоотвод. Просто нужно четыре линии от MCU до модуля драйвера (GND. 5 В. PWM1. PWM2); Изоляционный чип 5 В источника питания (можно поделиться с MCU 5 В). Возможность обратного хода двигателя вперед, две входные частоты ШИМ до 25 кГц; Два тепловых потока, проходящих через выход сигнала ошибки. Изолированный чип-диод 5V источника питания (может быть совместно с MCU 5V), также можно использовать в бортовой источник питания 5В; Питающее напряжение 5,5 V 27V.Инструкция:

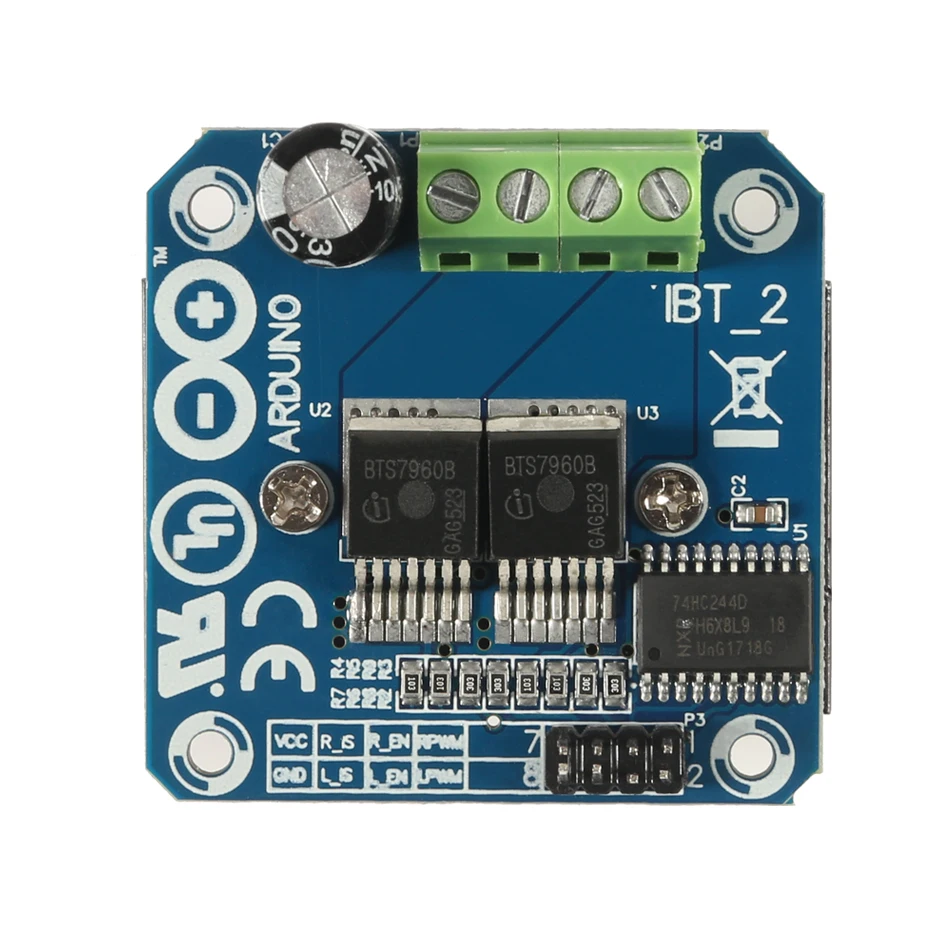

В этом драйвере используются чипы Infineon BTS7960, состоящие из полноприводного модуля драйвера H-bridge высокой мощности с тепловой защитой от перегрузки по току. Двойная схема драйвера BTS7960 H-bridge с сильным приводом и торможением, эффективно изолируя микроконтроллер и драйвер двигателя! Высокая сила тока 43A. Электрические характеристики:Модель: IBT-2Вход напряжение: 6V-27VМаксимальный ток: 43AВход уровень: 3,3-5VМетод управления: ШИМ или уровеньРабочий цикл: 0-100%Входной порт:1. Ршим: передний уровень или ШИМ Вход сигнала, активный высокий2.LPWM: Обратный уровень или вход PWM сигнала, активный высокий3.R_EN: передний привод включает вход, высокий уровень, низкий уровень выключен4.L_EN: Обратный Привод включает вход, высокоуровневое включение, низкий уровень выключен5.R_IS: сигнал тревоги переднего хода6.L_IS: сигнал тревоги обратного хода7.VCC: + 5 В выходная мощность, 5 в блок питания с микроконтроллером8.GND: сигнал общего низкого конца Посылка включает в себя:2 BTS7960 43A мощный модуль драйвера двигателя/умный модуль водителя автомобиля
