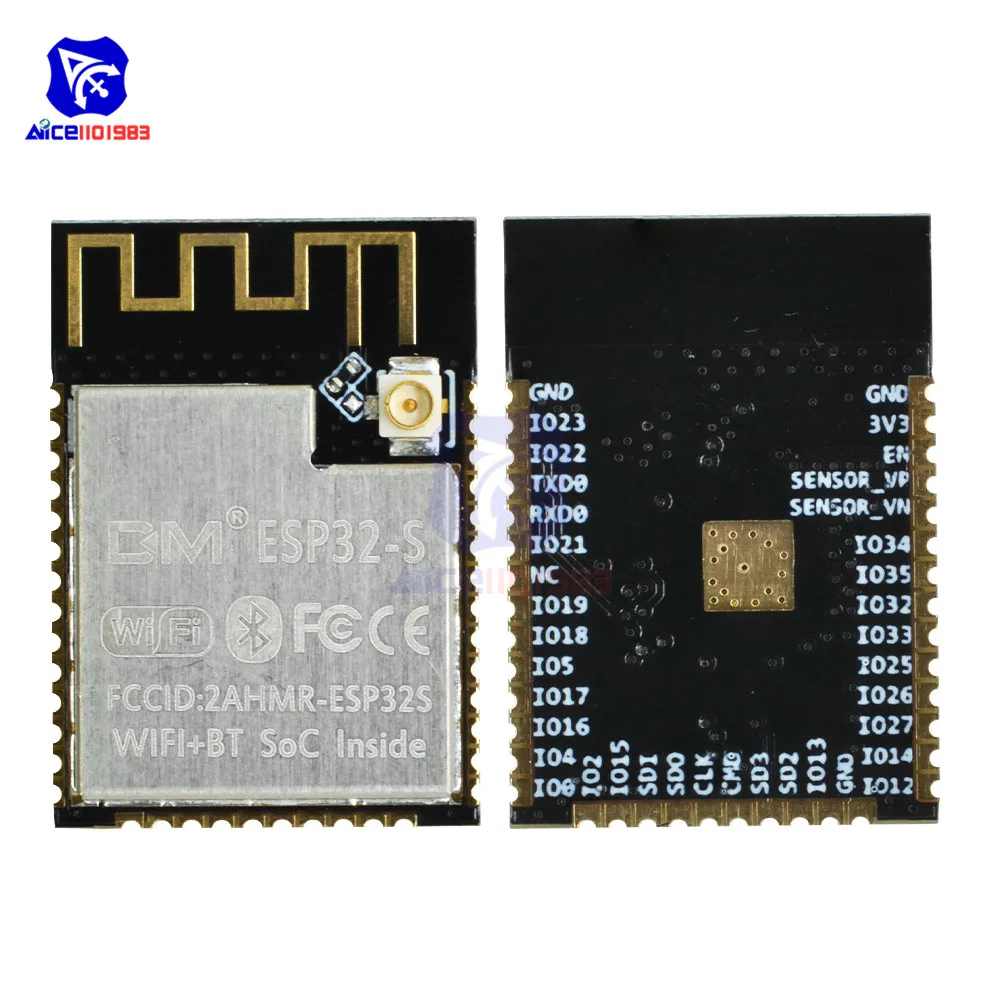

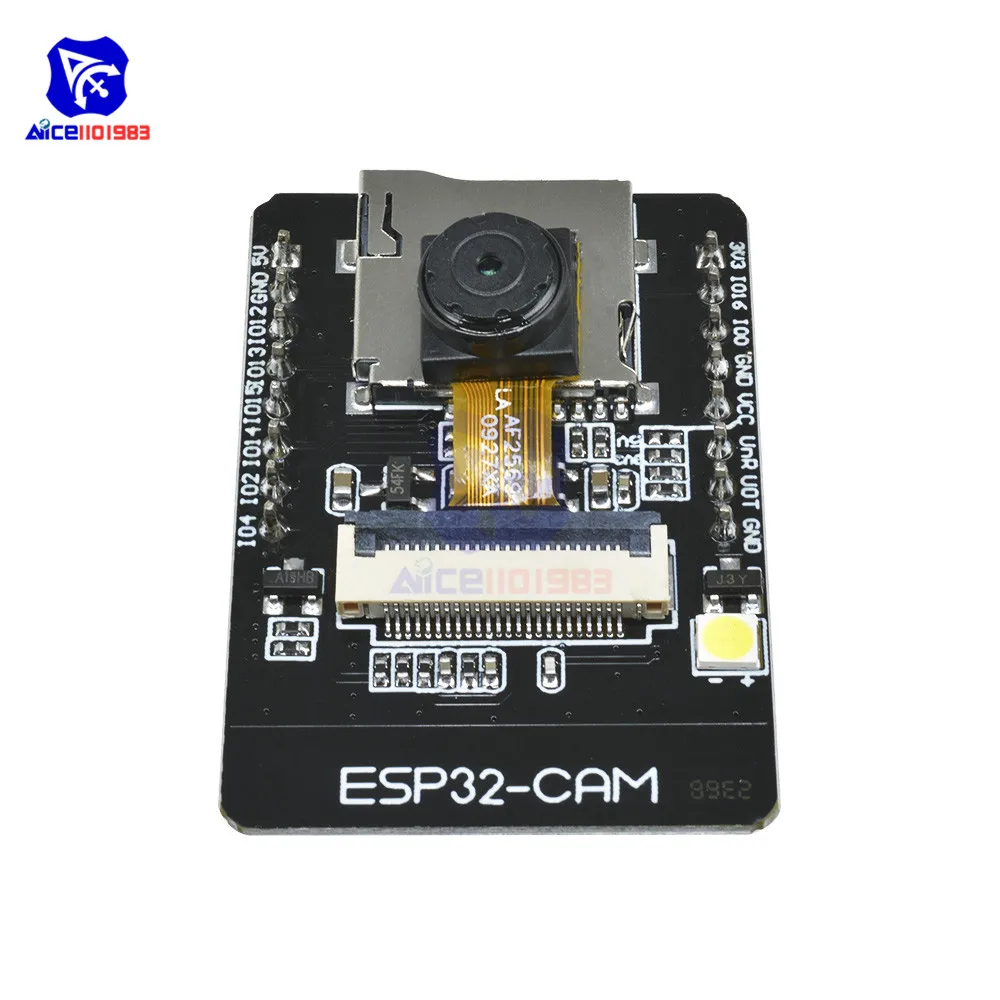

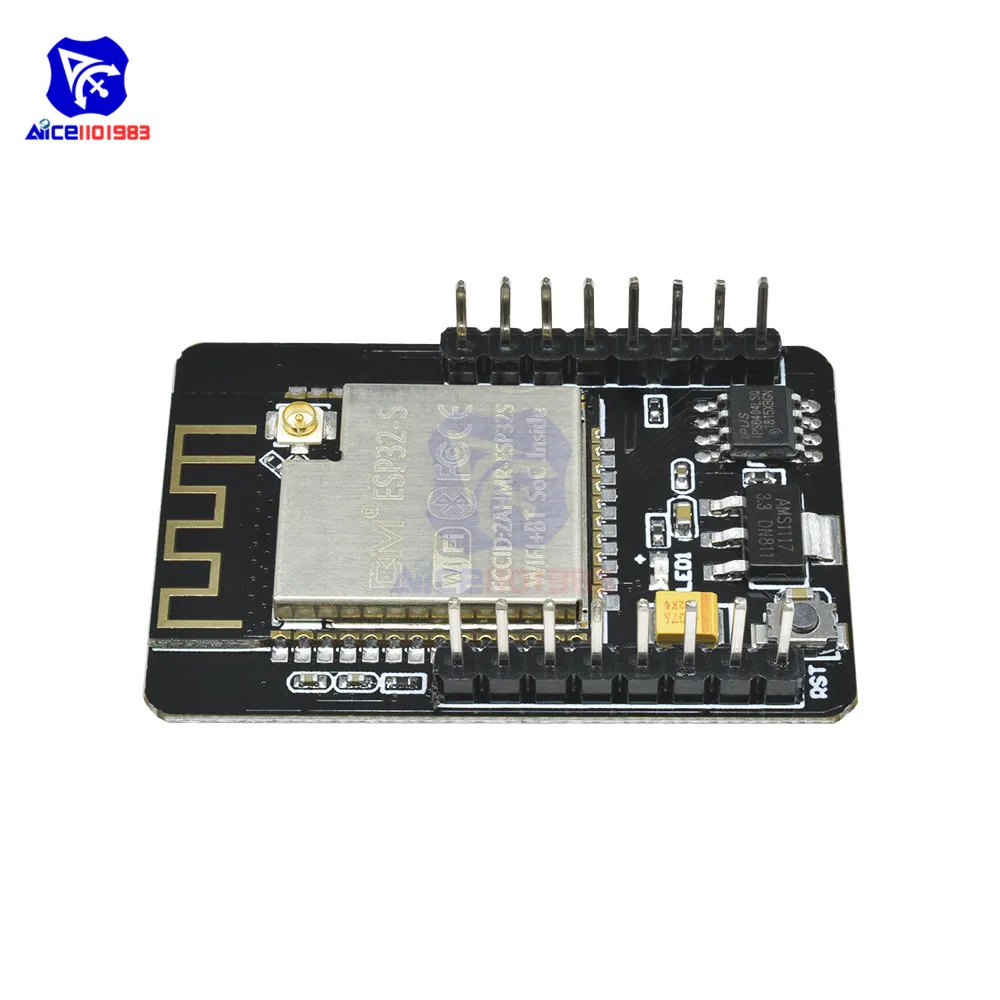

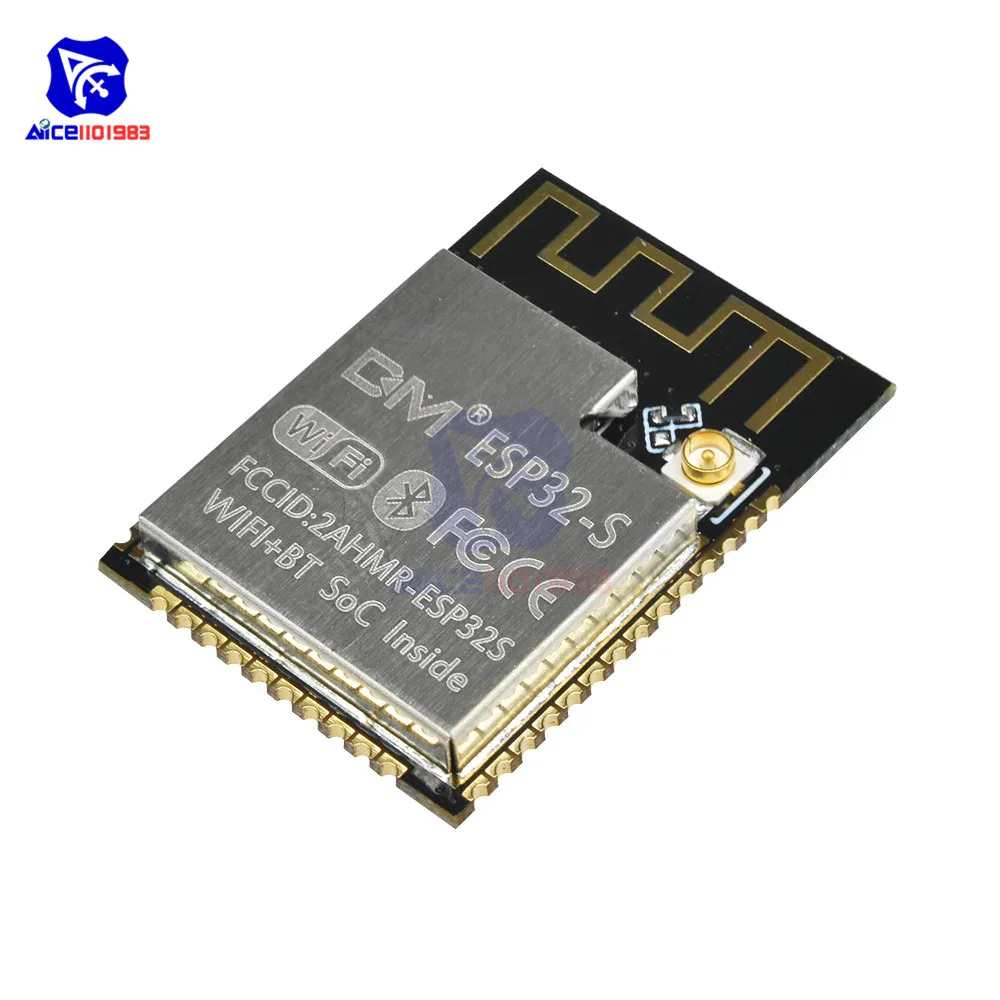

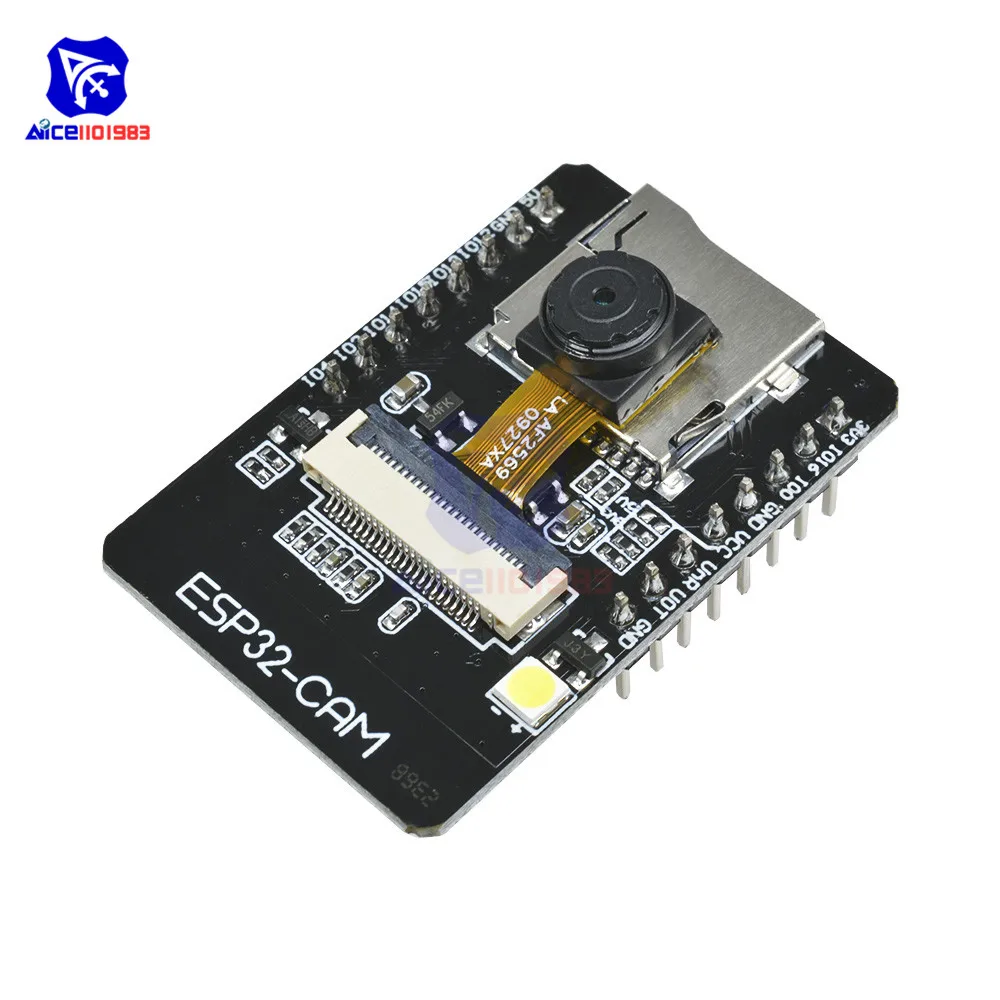

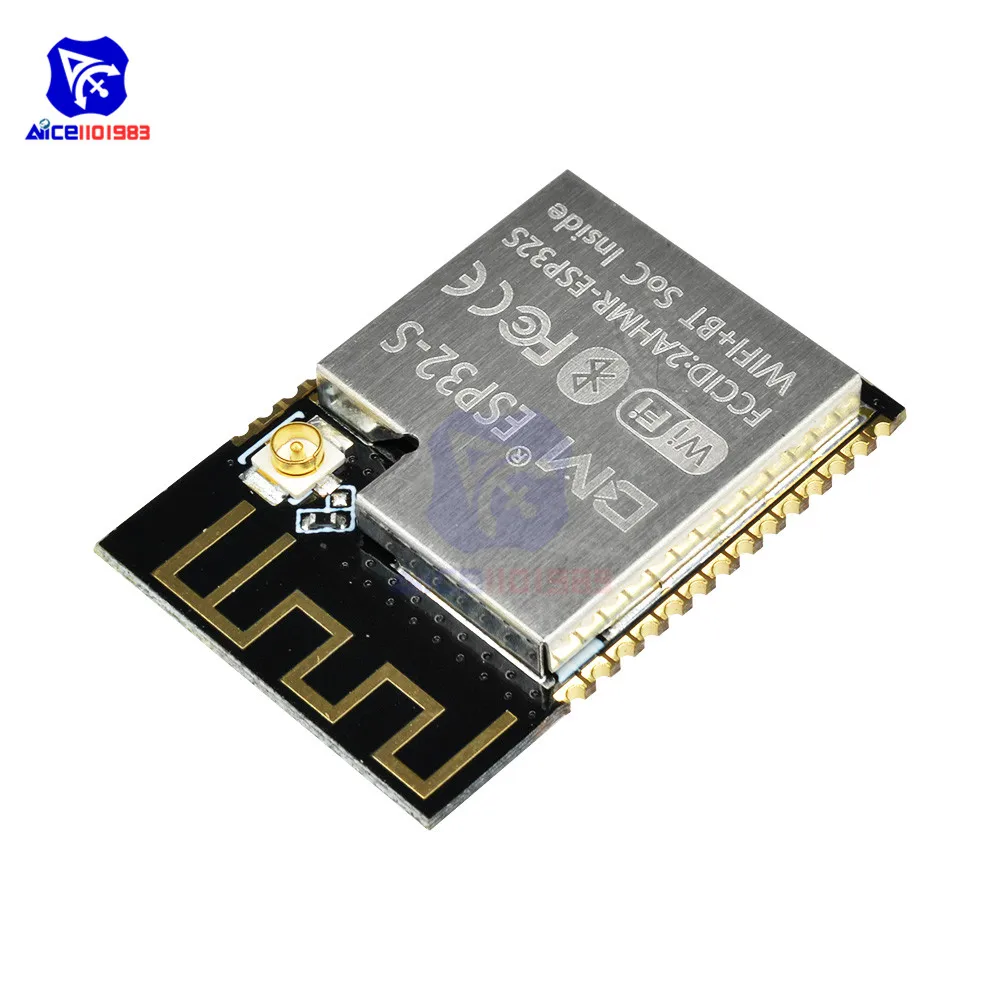

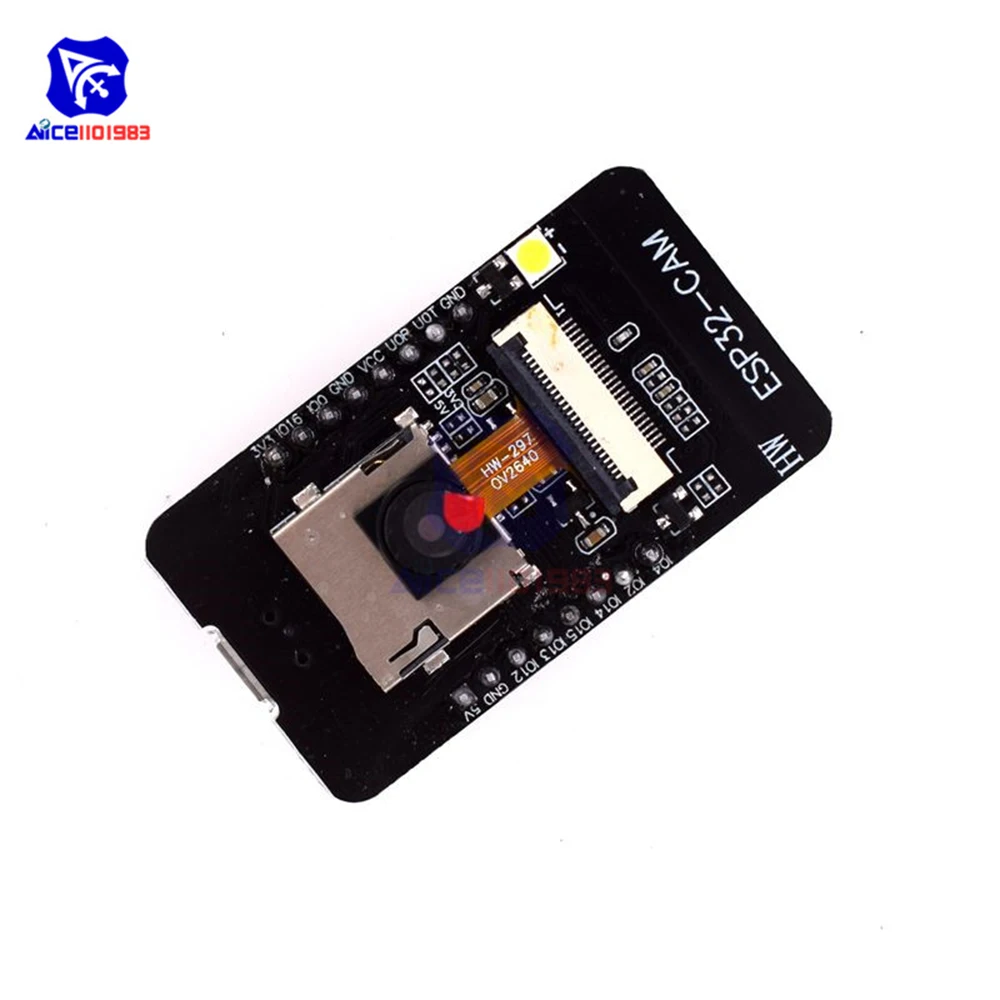

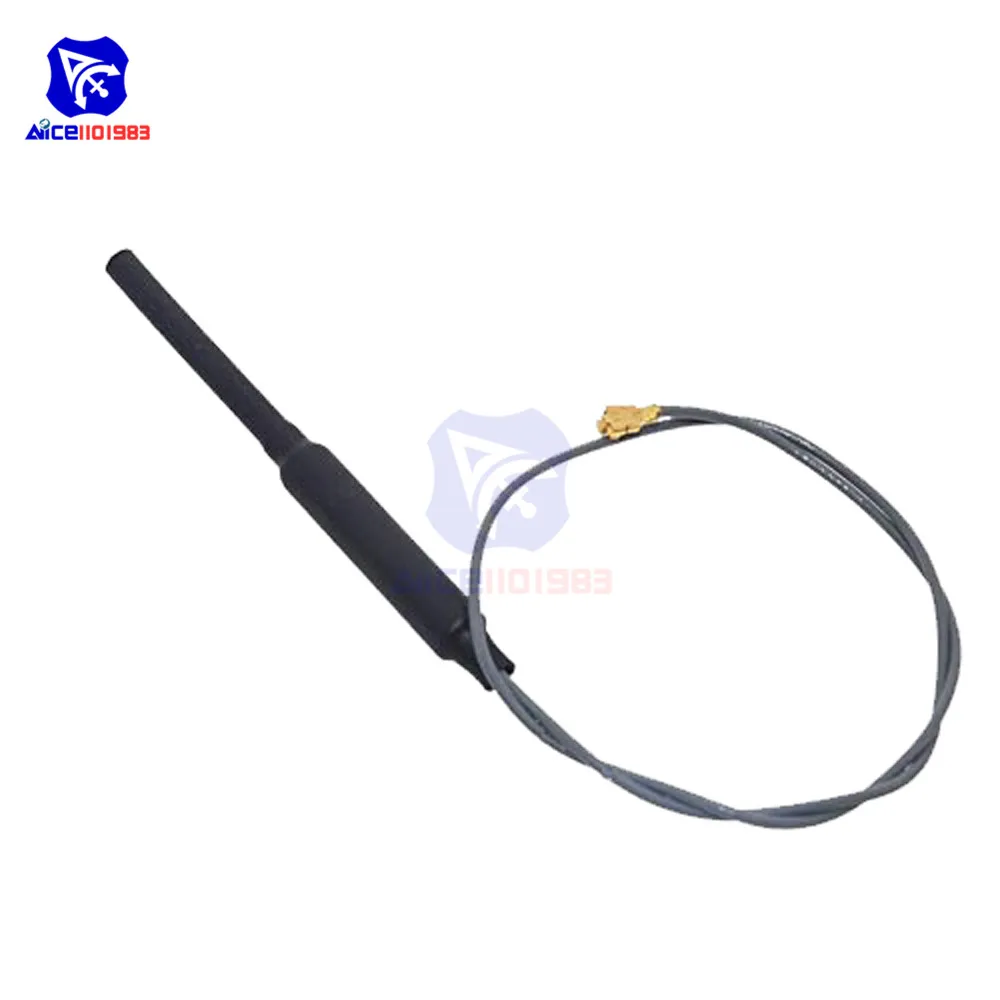

Diymore ESP32-CAM-MB CH340G USB Серийный ESP32-S беспроводной Wi-Fi Bluetooth OV2640 2MP камера Поддержка фотовидео антенны для Arduino

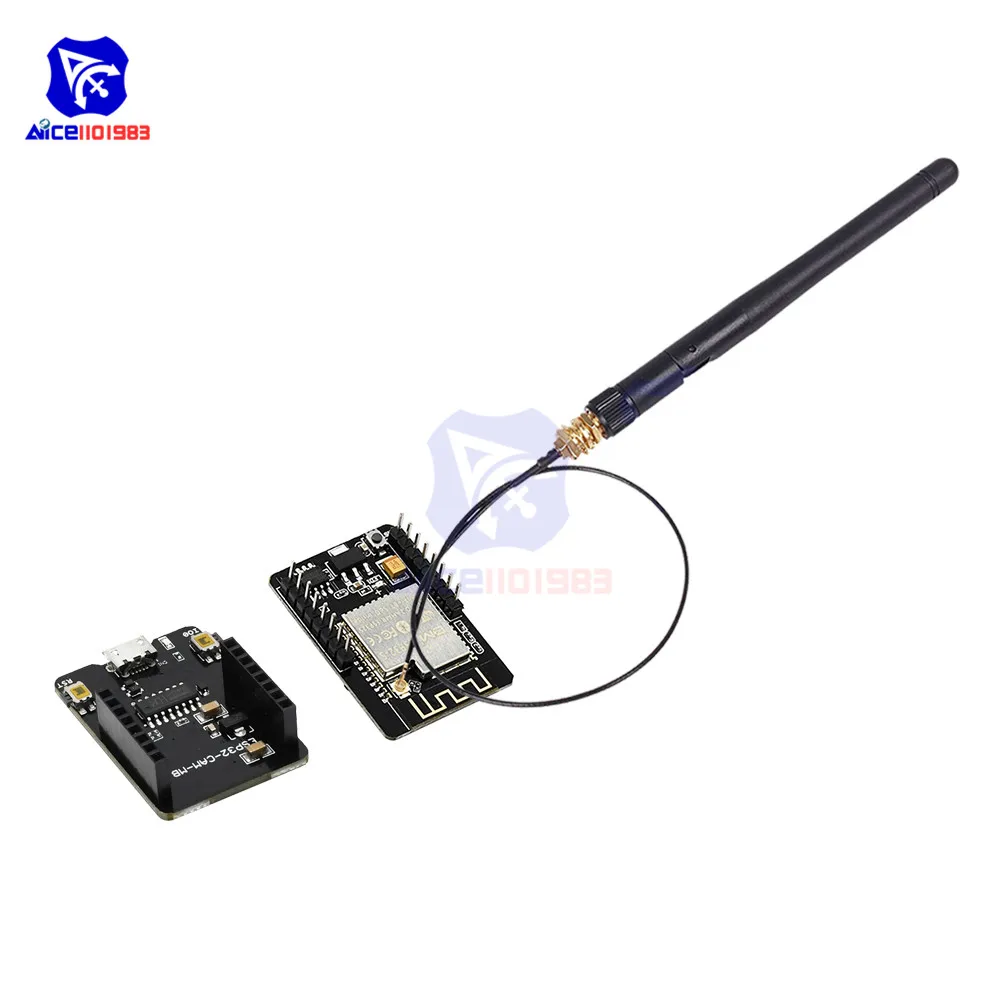

[Новейший ESP32-CAM микро-usb к CH340 серийный модуль]

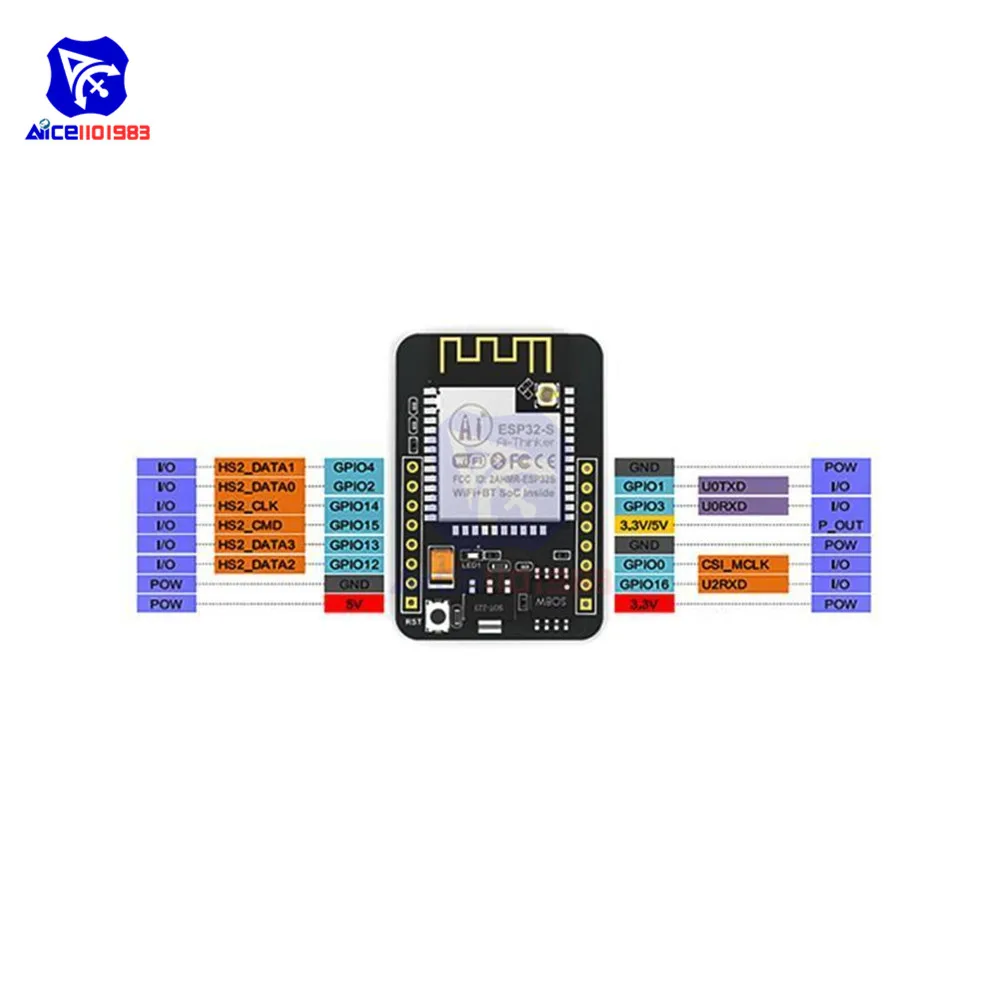

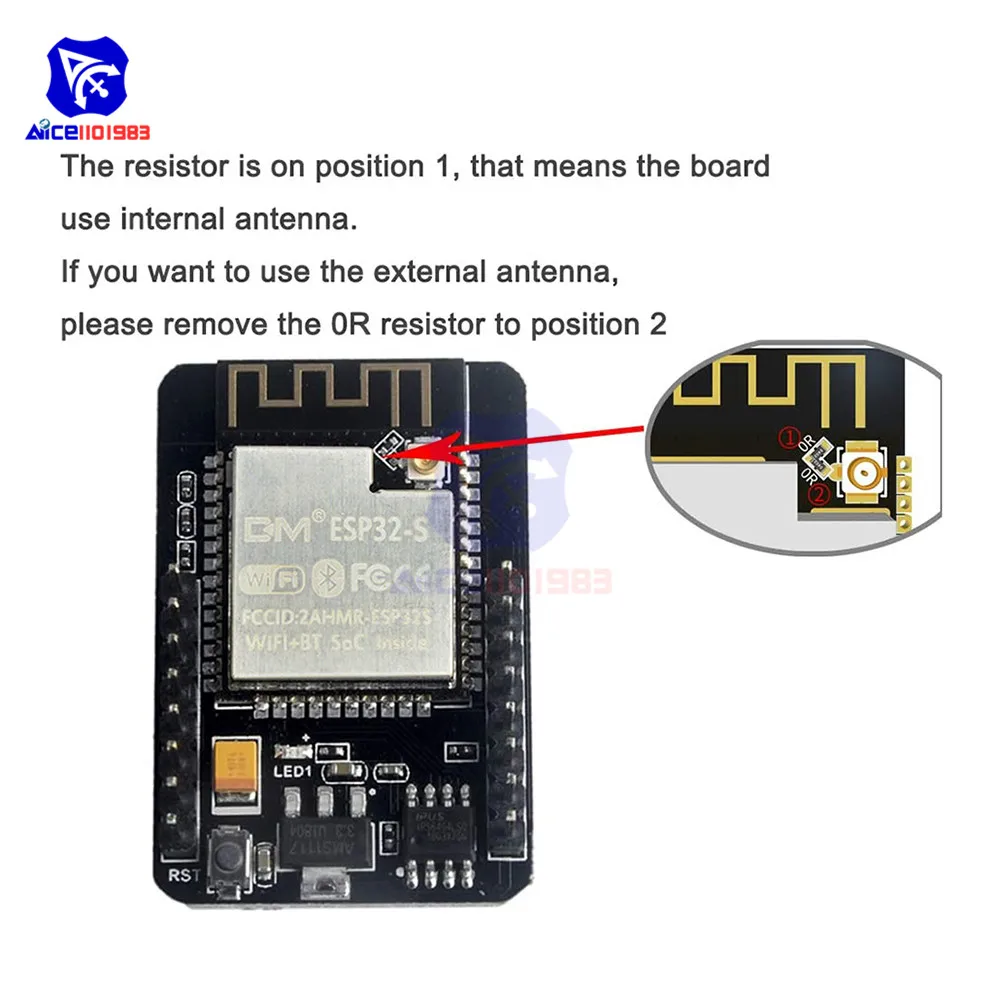

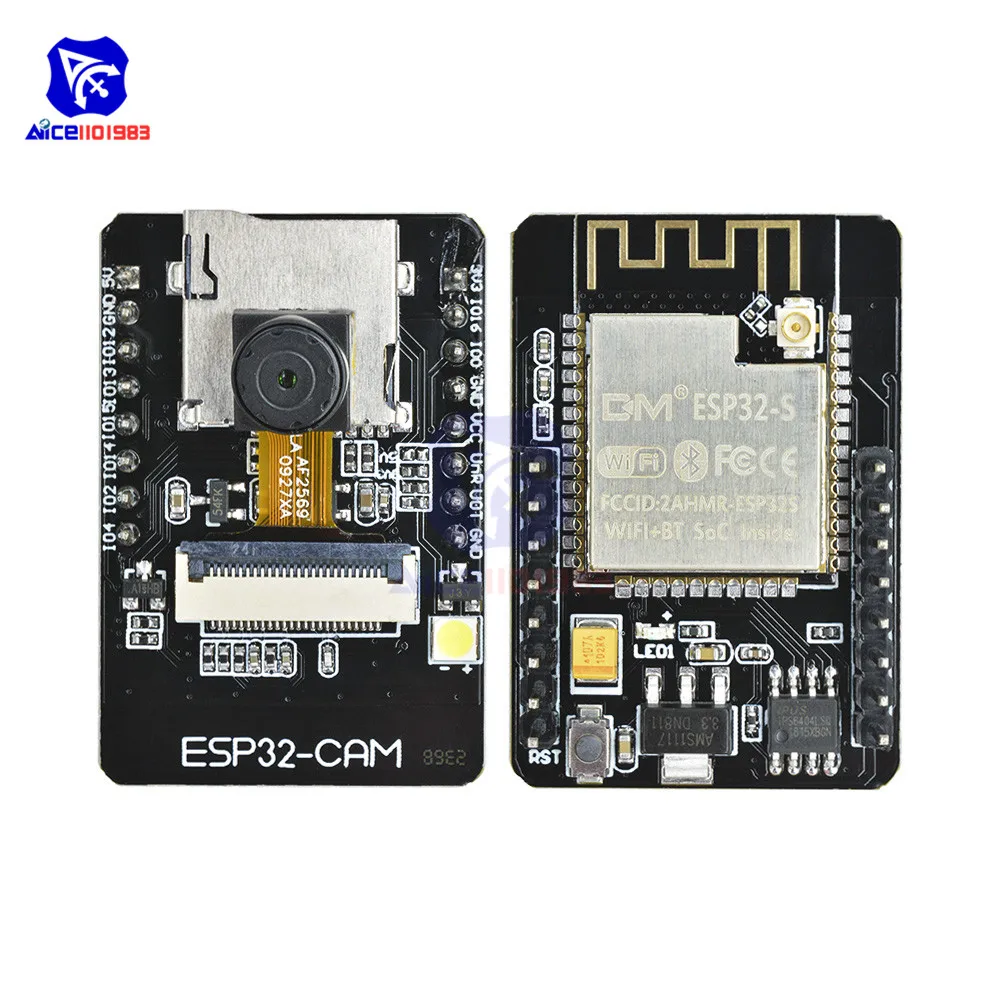

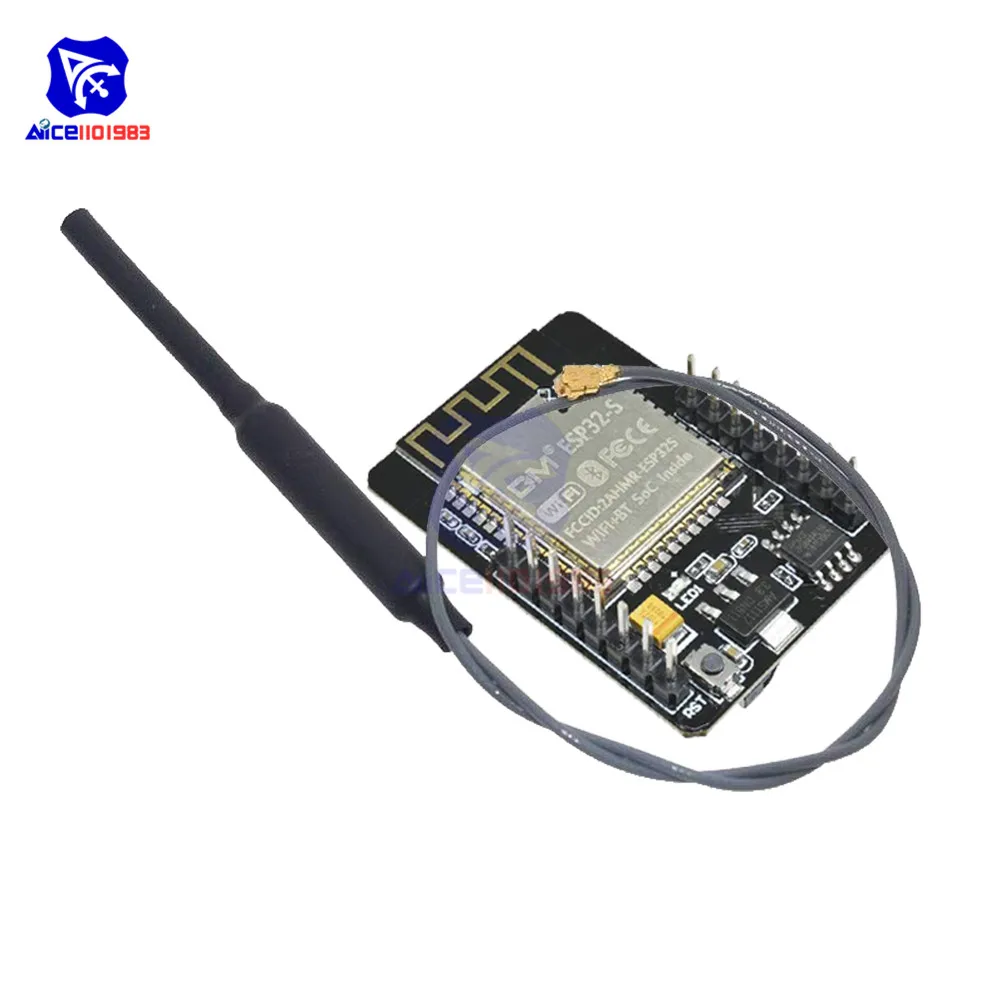

Спецификация:Модель: HW-818Напряжение питания: 5 ВВспышка SPI: 32M битОперативная память: внутренняя 520кб + Внешняя 4 м PS RAMBluetooth: 4,2 BR/EDR, BLE StandardWiFi: 802,11 b/g/n/e/iИнтерфейс: UART, SPI, I2C PWMTf-карта: макс. 4GПорт IO: 9Серийная скорость: 115200 bpsФорма изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALEЧастотный диапазон: 2412 -2484 МГцАнтенна: встроенная антенна PCB, ± 2dBiРазмер: 27*48,5*4,5 ммМощность передачи:802.11b: 17 ± 2 дБм (@ 11 Мбит/с)802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)802.11n: 13 ± 2 дБм (@ MCS7)Чувствительность трансивера:CCK, 1 Мбит/с: -90dBmCCK, 11 Мбит/с: -85dBm6 Мбит/с (1/2BPSK): -88dBm54 Мбит/с (3/4 64-QAM): -70dBmMCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBmПотребление:Светодиодный индикатор выключения вспышки: 180 мА @ 5 ВВключите светодиодный фонарик и поверните к максимальной яркости: 310mA @ 5VГлубокий сон: мин. 6 мА @ 5 ВУмеренный-режим сна: мин. 20 мА @ 5 ВСветильник-режим сна: мин. 6,7 мА @ 5 ВБезопасность: WPA/WPA2/WPA2-Enterprice/WPSПрименение:Этот модуль может широко использоваться в различных приложениях IoT, подходит для домашних смарт-устройств, промышленного беспроводного управления, беспроводного мониторинга, QR беспроводной идентификации, сигналов беспроводной системы позиционирования и других приложений IoT. Он упакован в DIP и может быть использован непосредственно путем подключения в нижней пластине.Загрузка программы:1. Загрузите программное обеспечение и настройте его, Выберите программу или сожгите файл2. Нажмите кнопку вспышки модуля (чтобы удерживать нажатие), а затем подключите порт MICRO USB модуля и usb-порт компьютера через usb-кабель.3. Чтобы загрузить программное обеспечение, выберите правильный порт загрузки, а затем загрузите. Когда программа начинает загружаться,Кнопка вспышки может быть выпущенаПримечание:Резистор находится в положении ① что означает, что плата использует внутреннюю антенну,Если вы хотите, чтобы внешняя антенна, пожалуйста, снимите резистор 0R Ω в положение ②.

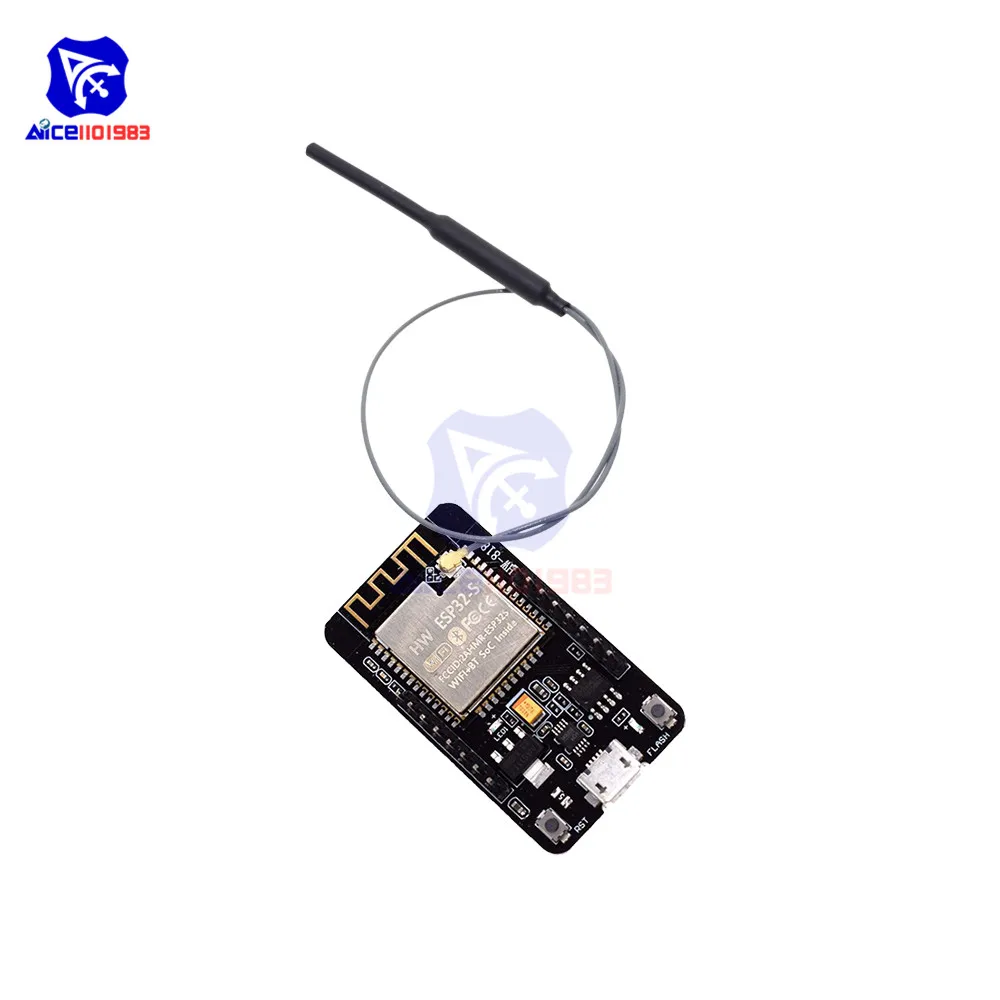

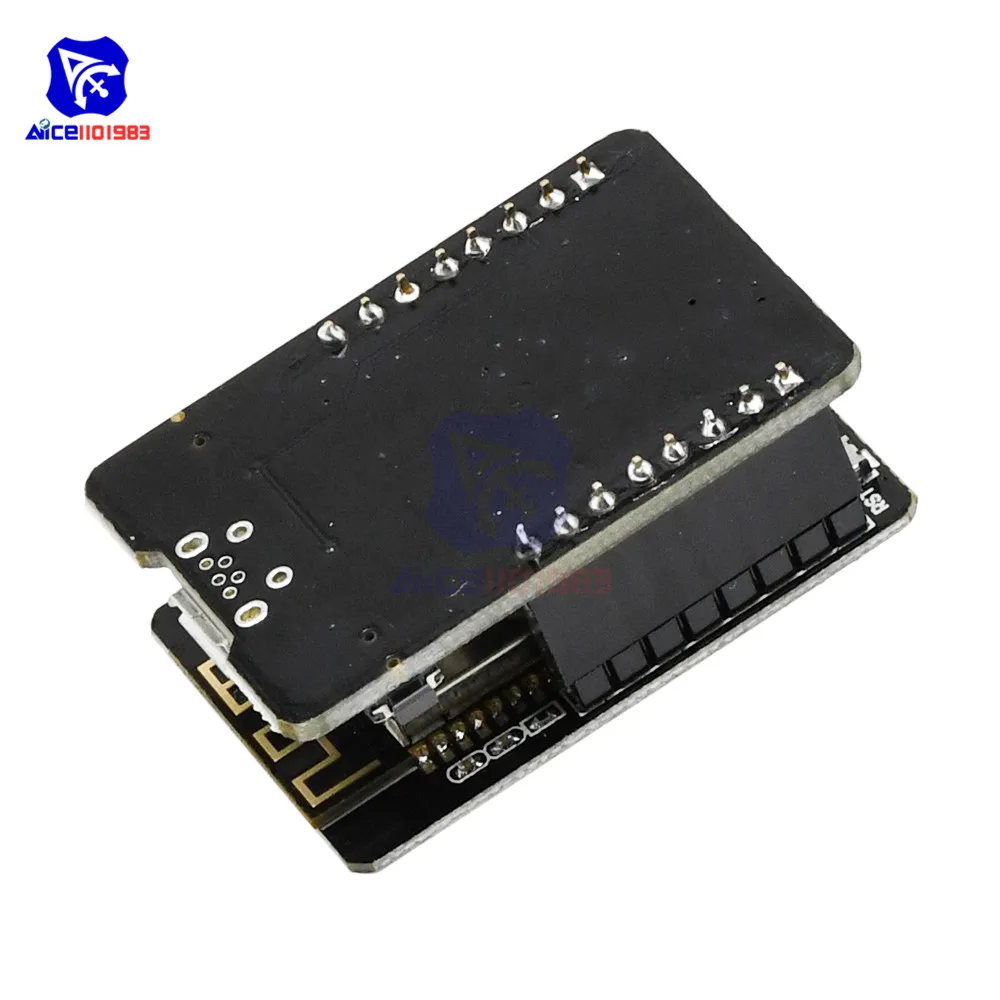

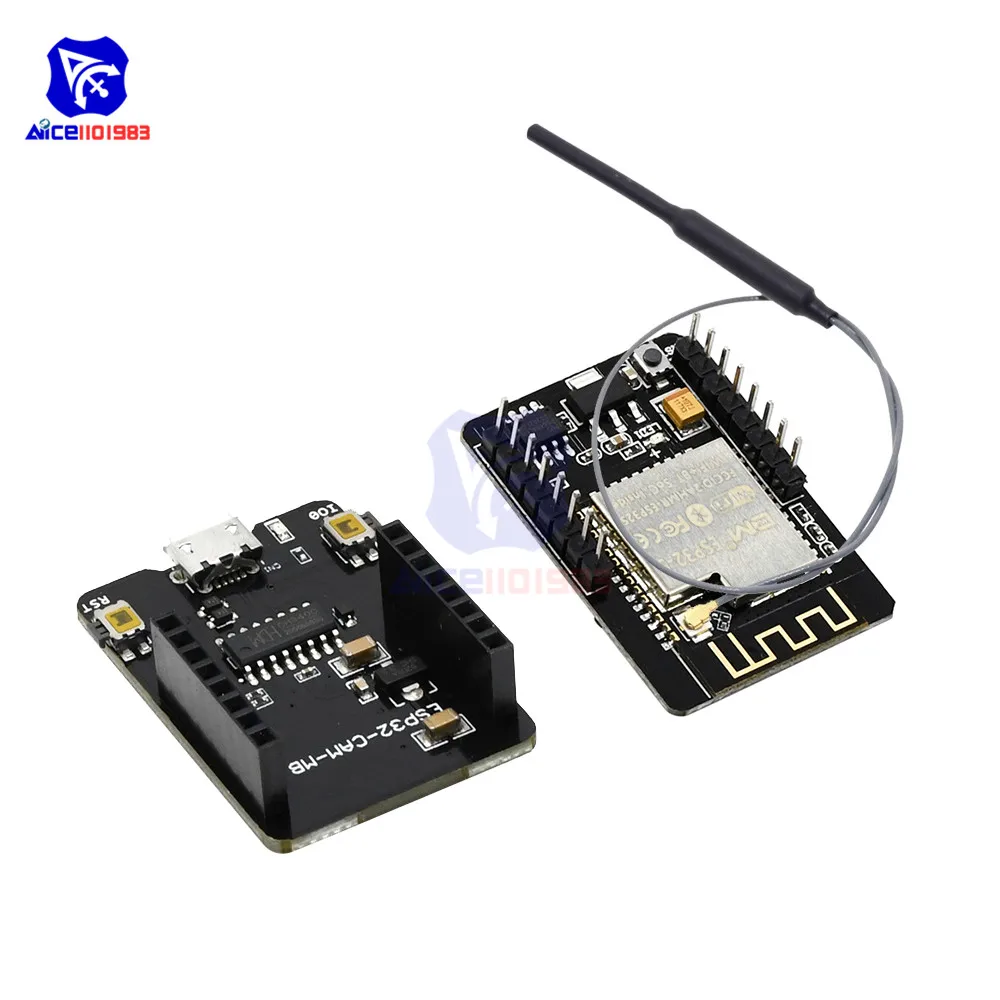

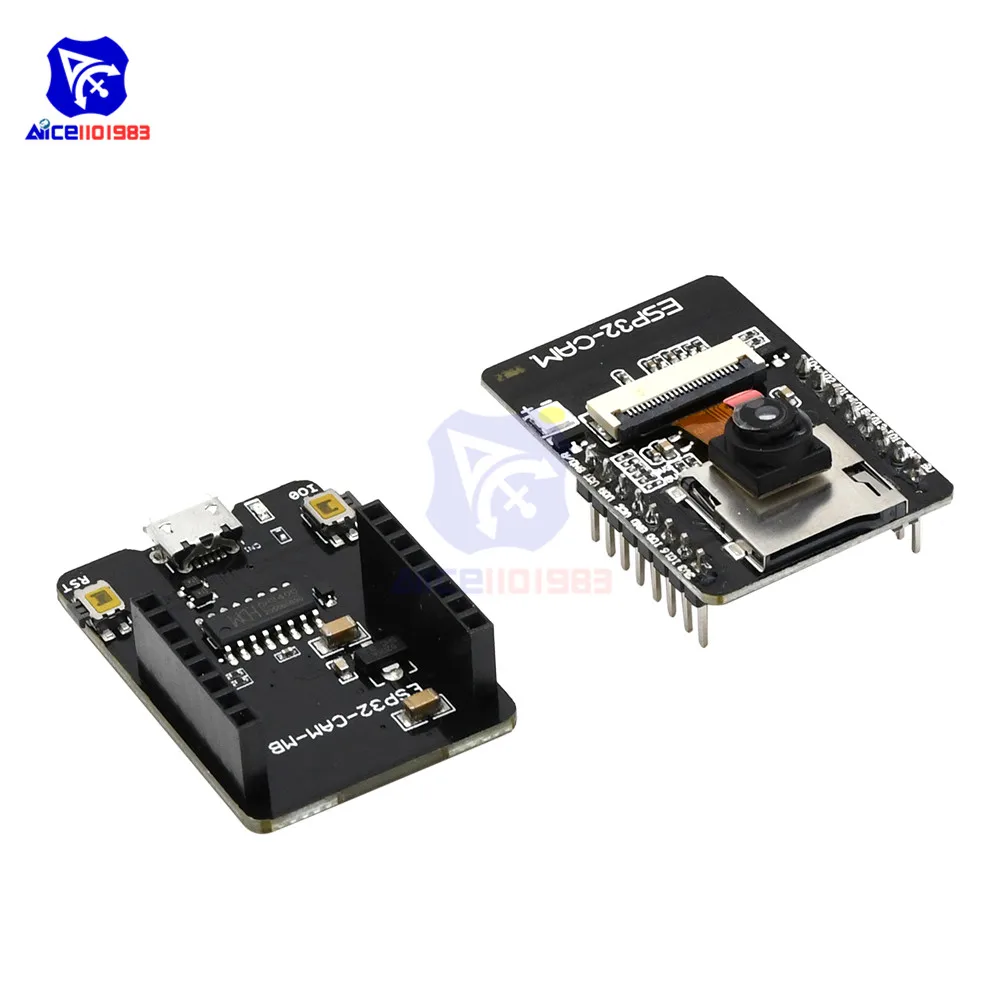

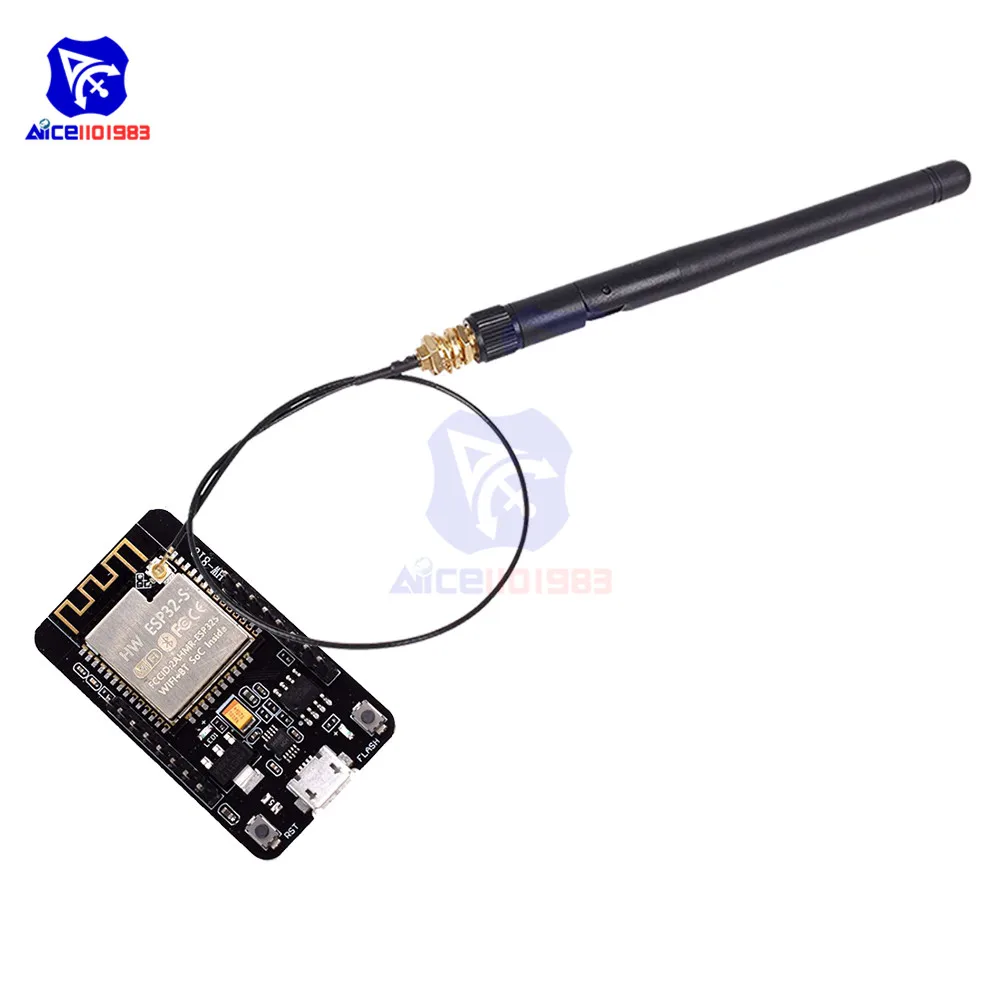

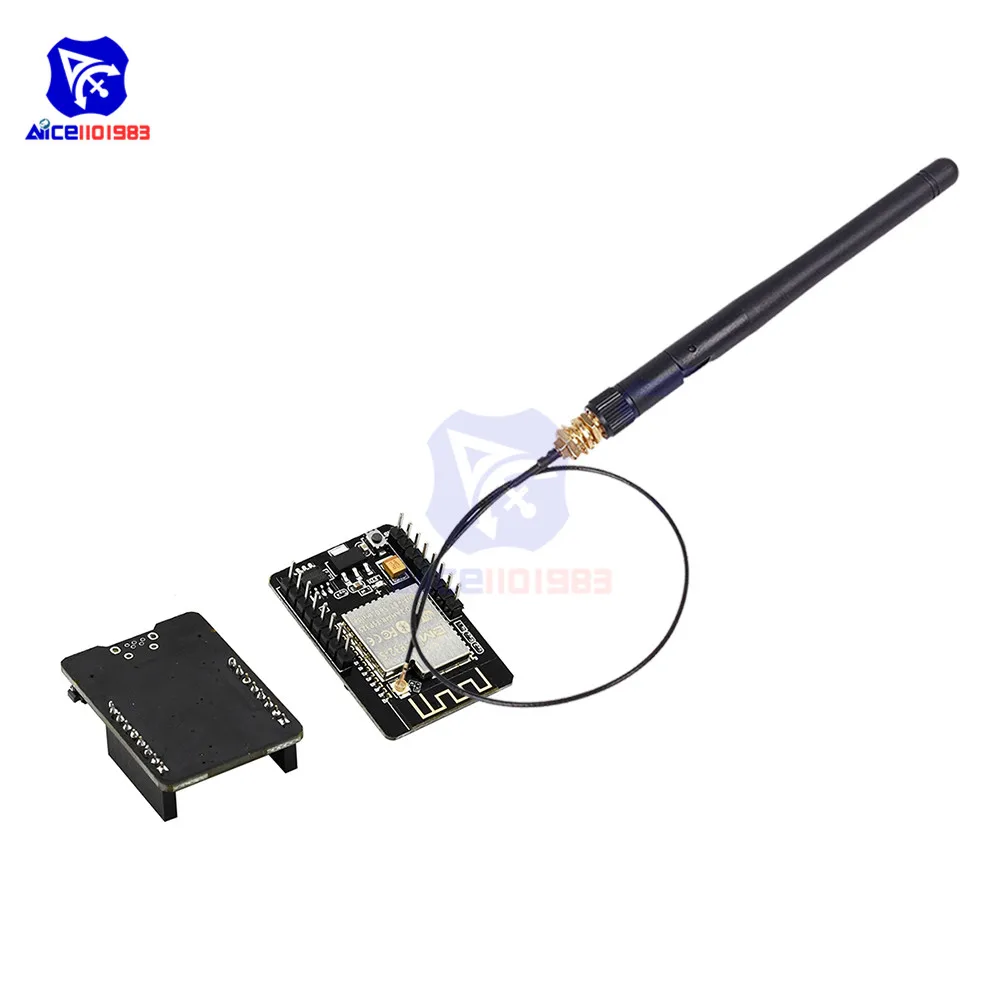

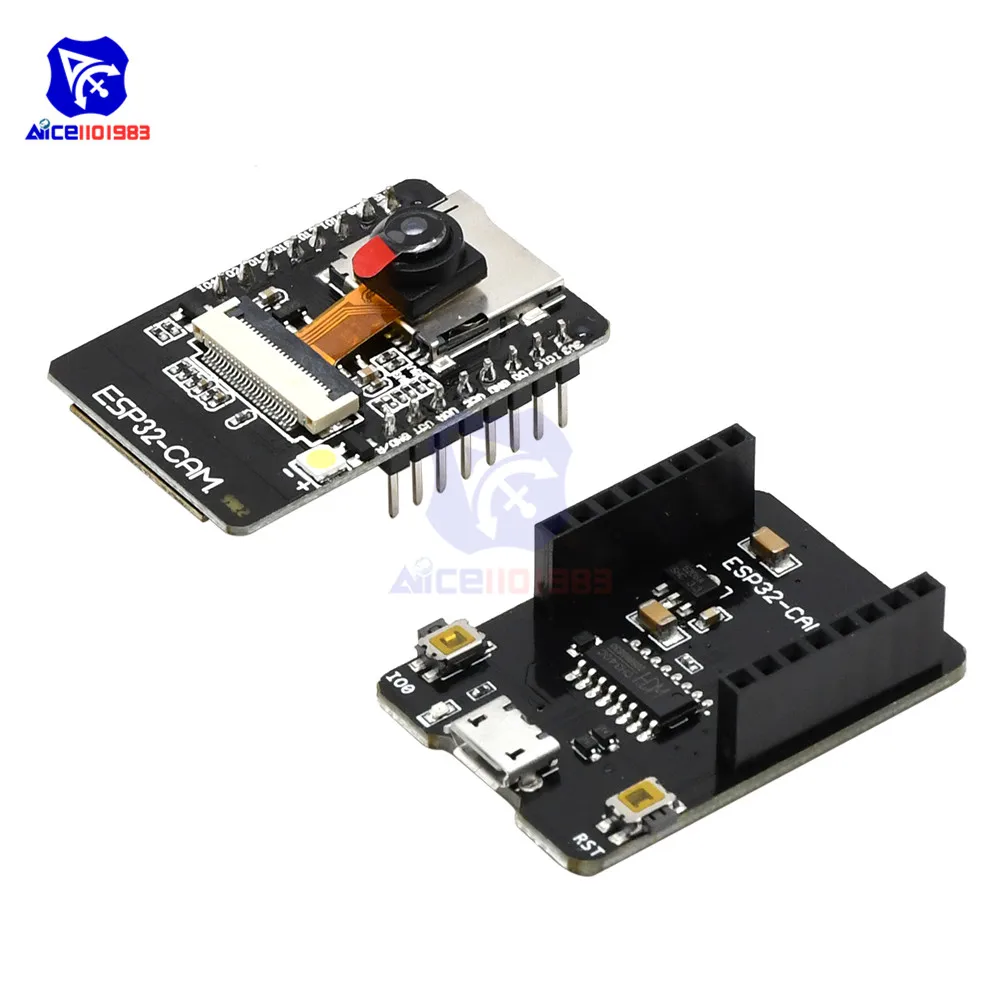

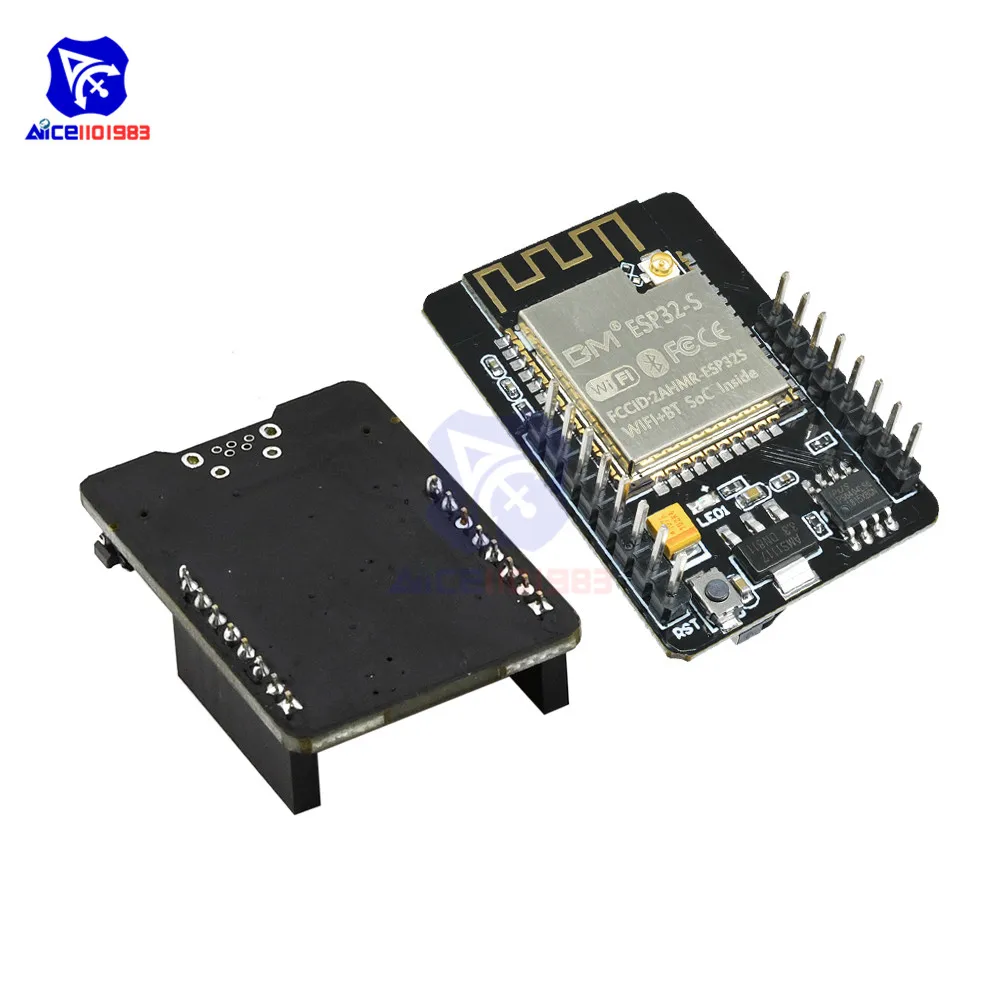

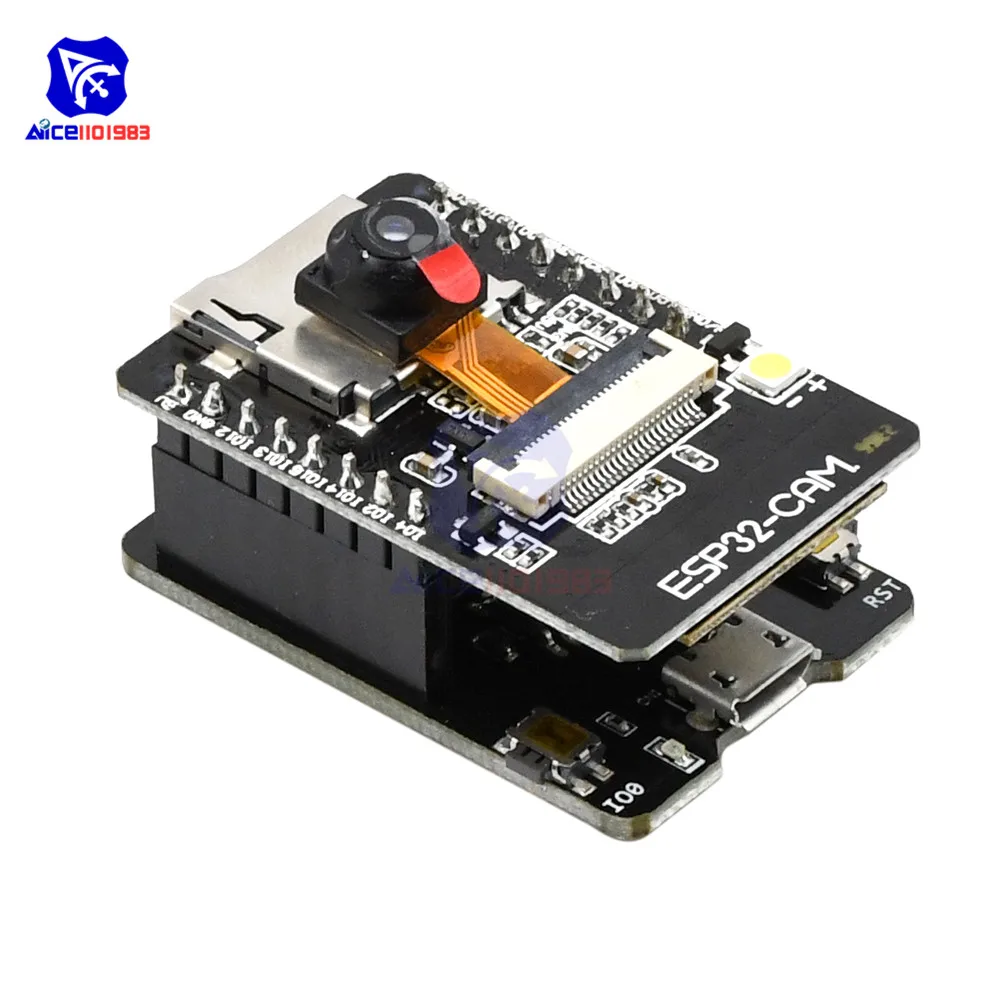

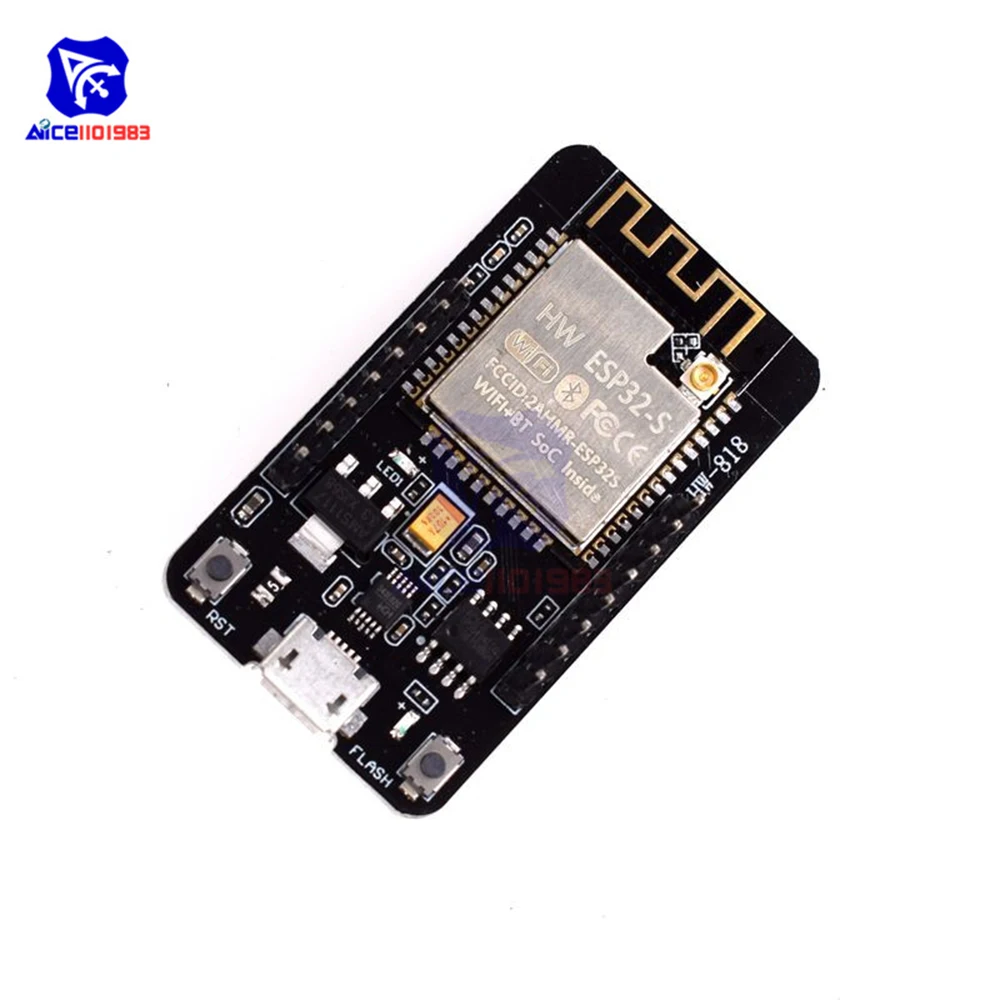

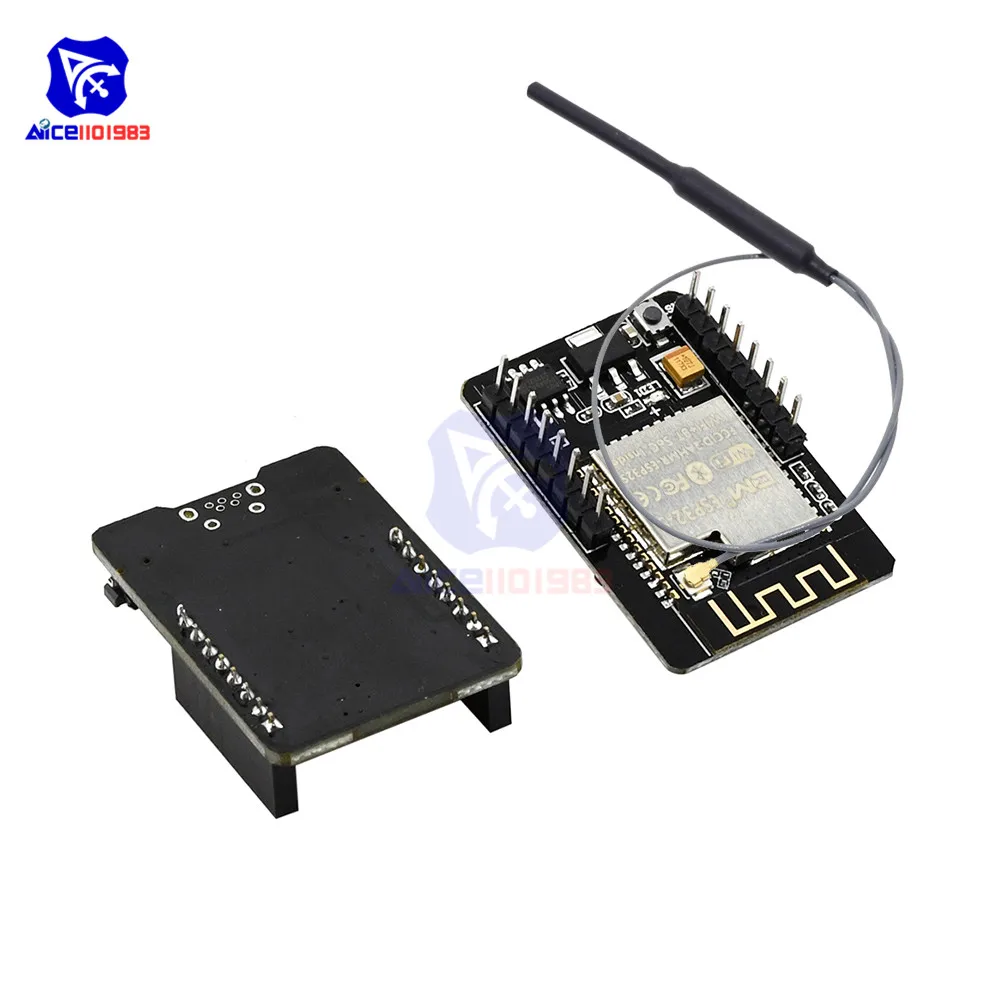

[ESP32-CAM-MB CH340G серийный Micro USB]

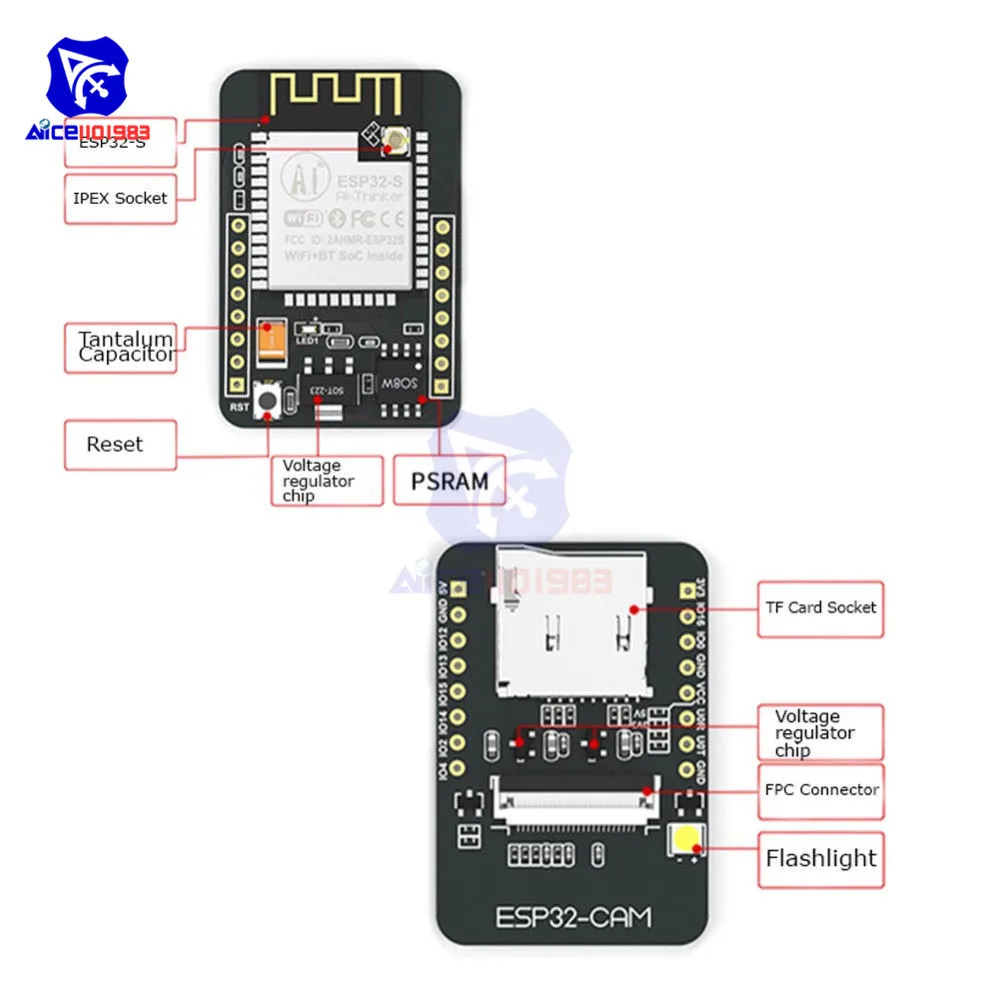

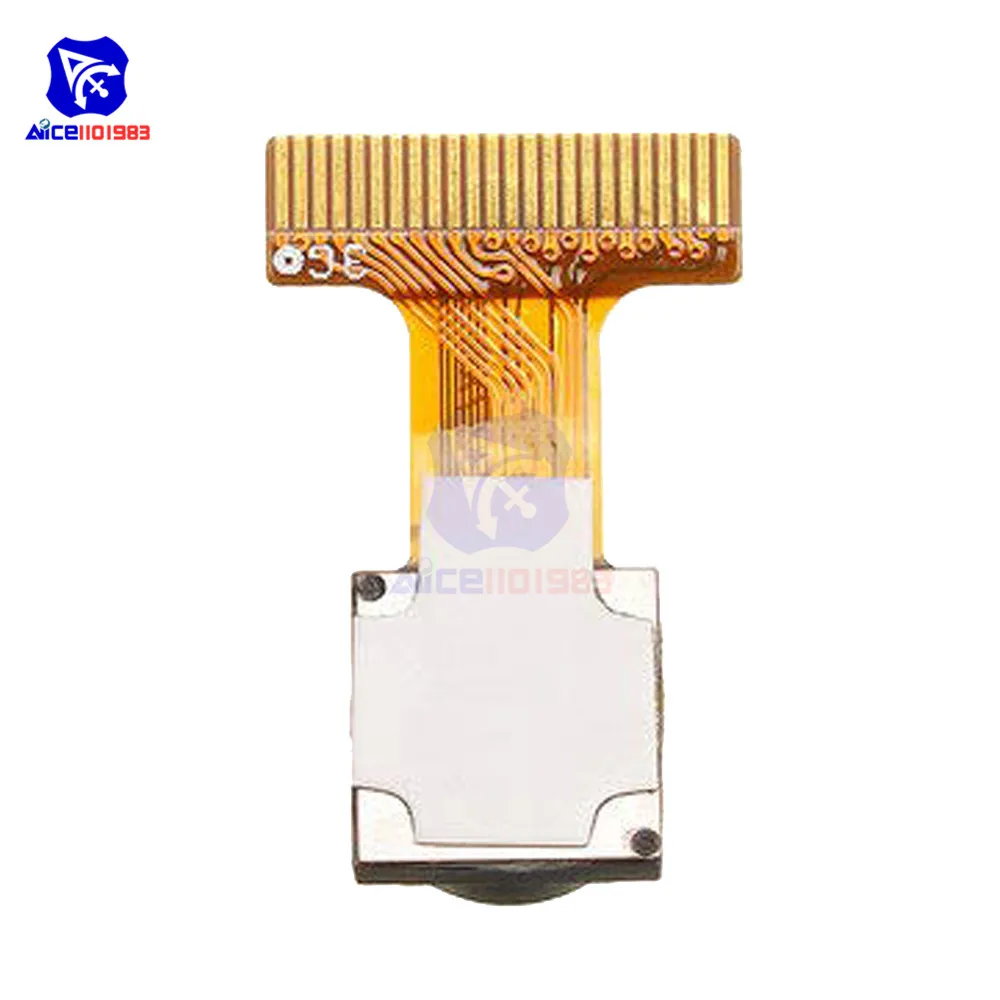

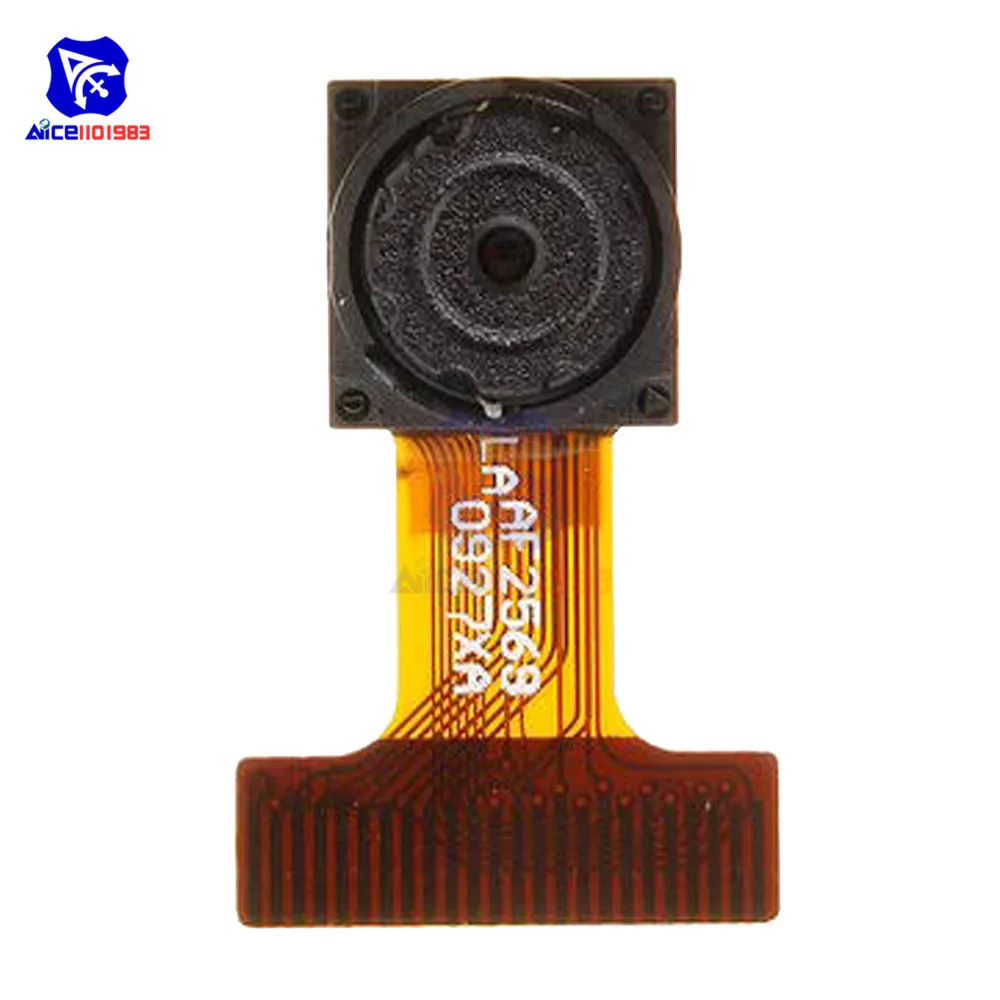

Описание:Модуль ESP32-CAM-MB-это небольшой модуль камеры с размером 39,8*27 *. Этот модуль может работать независимо как самая маленькая система. Новый WiFi + Bluetooth с двумя режимами Совет по развитию на основе ESP32 дизайн, используя PCB Встроенная антенна, с 2 высокопроизводительный 32-битный LX6CPU, через 7-трубопровода уровня архитектуры, диапазон регулировки основной частоты от 80 МГц до 240 МГц. Ультра-низкое энергопотребление, глубокий Ток сна такой же низкий, как 6 мА. Это ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SoCESP32-CAM-MB использует интерфейс Micro USB, удобный и надежный способ подключения, который удобен для применения в различных случаях аппаратных терминалов IoT.Параметры:Используя маломощные двухъядерный 32-бит Процессор, он может использоваться в качестве приложения.Основная частота составляет до 240 МГц, а вычислительная мощность-до 600 DMIPSВстроенный 520 КБ SRAM, внешний 8 Мб PSRAMПоддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсовПоддержка камер OV2640 и OV7670, встроенная вспышкаПоддержка загрузки изображения WiFIПоддержка tf-картыПоддерживает несколько режимов сна.Встроенные Lwip и FreeRTOSПоддержка режима работы STA/AP/STA + APПоддержка Smart Config/AirKiss в один клик конфигурации сетиПоддержка вторичного развитияПрименение:Домашнее умное устройство передачи изображенийБеспроводной мониторингУмное сельское хозяйствоБеспроводное распознавание QRСигнал беспроводной системы позиционированияИ другие приложения IoTСпецификация:Рабочее напряжение: 4,75-5,25 вSPIFlash: 32 МбитОперативная память: внутренняя 520кб + Внешняя 8 Мб PS RAMWi-Fi: 802.11b/g/n/e/iBluetooth: Bluetooth 4. Стандарт 2br/EDR и BLEПоддержка интерфейса: (2 Мбит/с) UART, SPI, I2C, PWMПоддержка tf-карты: до 4GПорт IO: 9Скорость последовательного порта: 115200bpsДиапазон спектра: 2400-2483,5 МГцФорма Антенны: встроенная антенна PCB, усиление 2dBiФормат вывода изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALEМощность передачи:802.11b: 17 ± 2 дБм (@ 11 Мбит/с)802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)802.11n: 13 ± 2 дБм (@ MCS7)Чувствительность приема:CCK, 1 Мбит/с: -90dBmCCK, 11 Мбит/с: -85dBm6 Мбит/с (1/2BPSK): -88dBm54 Мбит/с (3/464-QAM): -70dBmMCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBmПотребляемая мощность:Вспышка: 180 мА @ 5 ВВключите вспышку и настройте яркость на максимум: 310mA @ 5VГлубокий сон: низкое энергопотребление может достигать 6 мА при 5 ВМодерам-сон: минимум может достигать 20 мА при 5 ВСветильник-Спящий: самый низкий может достигать 6,7 мА при 5 ВБезопасность: WPA/WPA2/WPA2-Enterprise/WPSРабочая температура: -20 ℃ -70 ℃Среда хранения: -40 ℃ -125 ℃, <90% RH

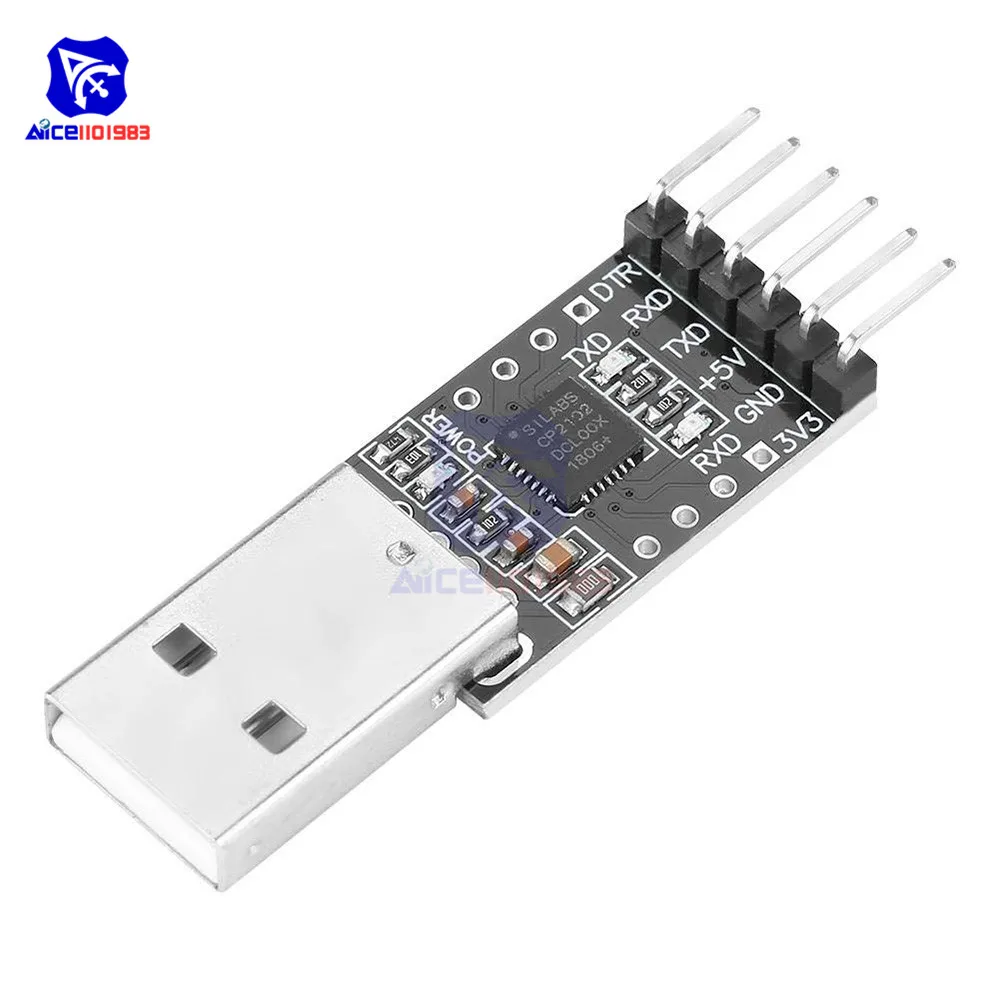

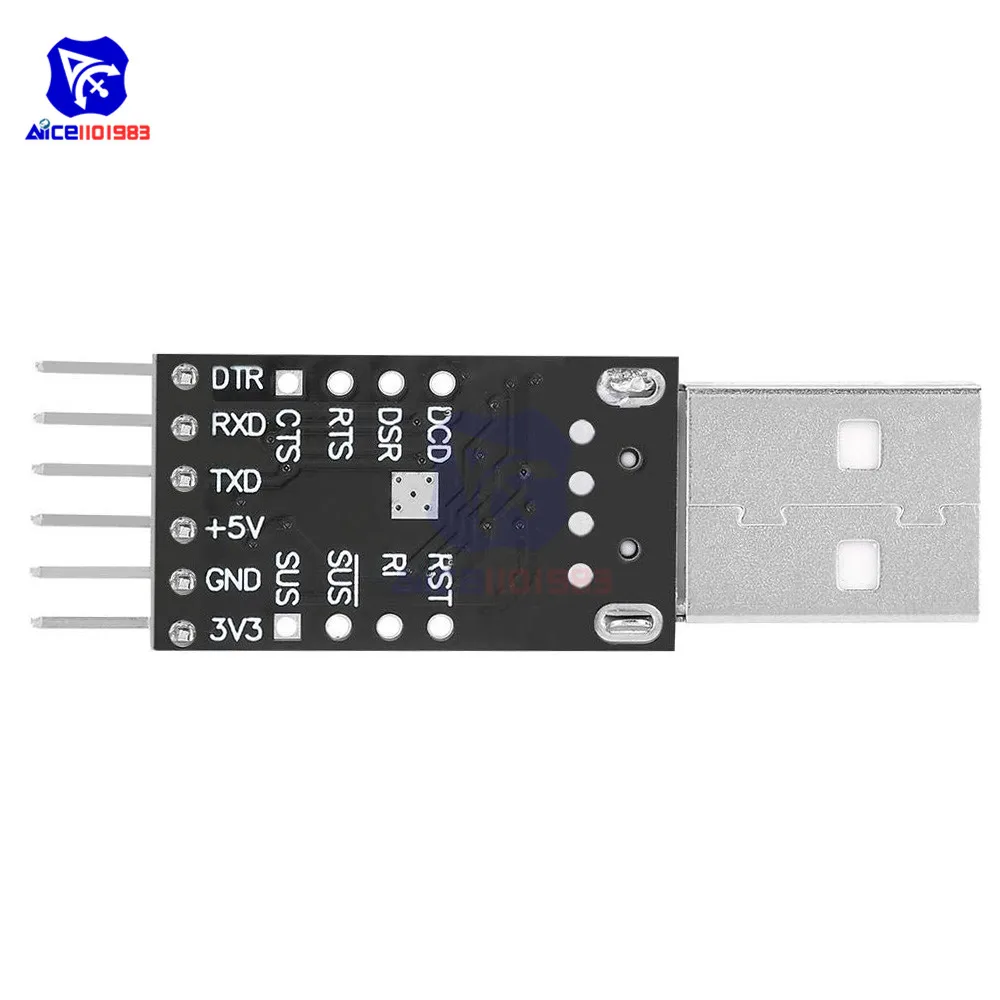

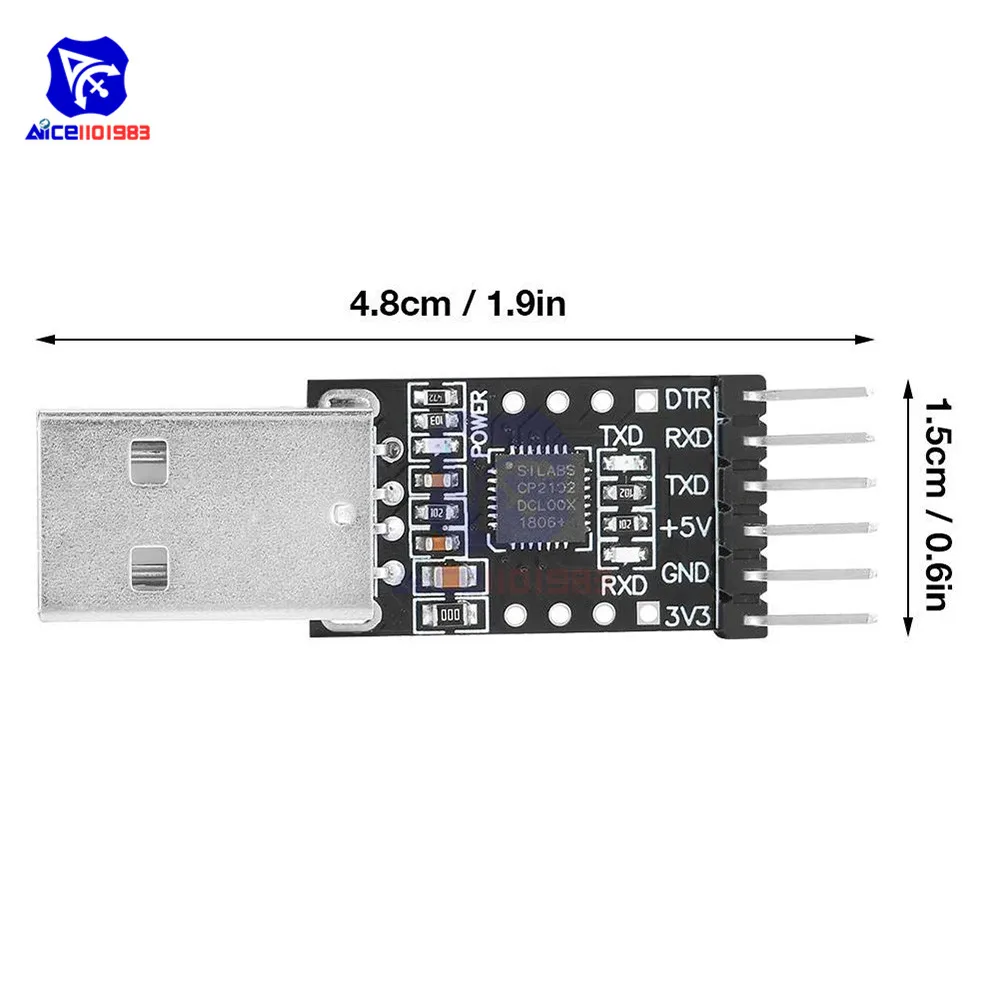

CP2102 USB в TTL серийный модуль конвертера

Описание:Этот адаптер USB в TTL использует основной чип CP2102, генерируя виртуальный последовательный порт после установки драйвера.Разработан с предохранителем для самостоятельного восстановления, может эффективно защитить ваш загрузчик и usb-порт компьютера при случайном коротком замыкании.Последовательный конвертер поддерживает windows 8,1/7/vista/xp/98, MacOS-X/OS-9, Linux.Имея интегрированный индикатор состояния и индикатор трансивера, чем выше скорость передачи данных, тем ниже яркость.Разработан с мужской разъем USB, 3,3 V 5V напряжение выходная мощность, может быть непосредственно подключенный к компьютеру USB-порт.Спецификация:Тип: USB в TTLЧип: CP2102Поддержка скорости передачи данных: от 300 до 1 Мбит/с.Поддерживаемые форматы связи:1) 5,6,7,8 бит данных;2) Поддержка 1,1, 5, 2 стоп бит.3) нечетный, ровный, отметьте, пространство, Нет паритетаРазмеры: 4,8*1,5 см/1,9 * 0.6inВес: 5g/0,2 унции) (прибл.)Общие знания:TXD: передача данных, необходимо подключить к RXD другого оборудования для нормальной связи.RXD: получение данных, необходимо подключить к TXD другого оборудования для нормальной связи.TXD всегда подключается к RXD другого оборудования для нормальной связи.Самоприемопередаточное устройство для нормальной связи RXD подключается к TXD других устройств, поэтому, если необходимо получить свои собственные данные, напрямую подключайте свои собственные RXD и TXD вместе. Он используется для проверки того, является ли передача и получение нормальным, и является самым простым и самым быстрым методом тестирования, прежде чем сделать, когда есть проблема. Также известный как проверка обратной связи.Логика уровня:Уровень TTL: Представление данных обычно принимает бинарный, + 5 В эквивалентен логике «1», и 0 В эквивалентен логике «0», известной как система сигнала TTL, это положительная логика.Уровень RS232: от-12 В до 3 в эквивалентен логике «0», в то время как логический уровень + 3 В до + 12 В эквивалентен логике «1», это отрицательная логика.
