Посылка включает в себя:
Если вы выбираетеПоследовательный портУпаковка включает:
1 х ЧПУ 6 оси MPG с последовательным портом
1 x Удлинительный кабель
Если вы выбираете RJ45 с кристаллической головкой Упаковка включает:
1 х CNC 6 оси MPG с RJ45 кристаллической головкой
Описание:
Мы проектируем новый ручной импульсный генератор NVMPG. Этот MPG имеет экран и 10 кнопок. На экране отображаются координаты и некоторые другие параметры. И пользователь может изменить ось и скорость с помощью кнопок. Есть также несколько других функций, например, ZERO/ GOTO0/HOME на кнопках. Кодировщик NVMPG такой же, как и обычный MPG. Но выбор оси и скорости использует порт USART вместо общего порта.

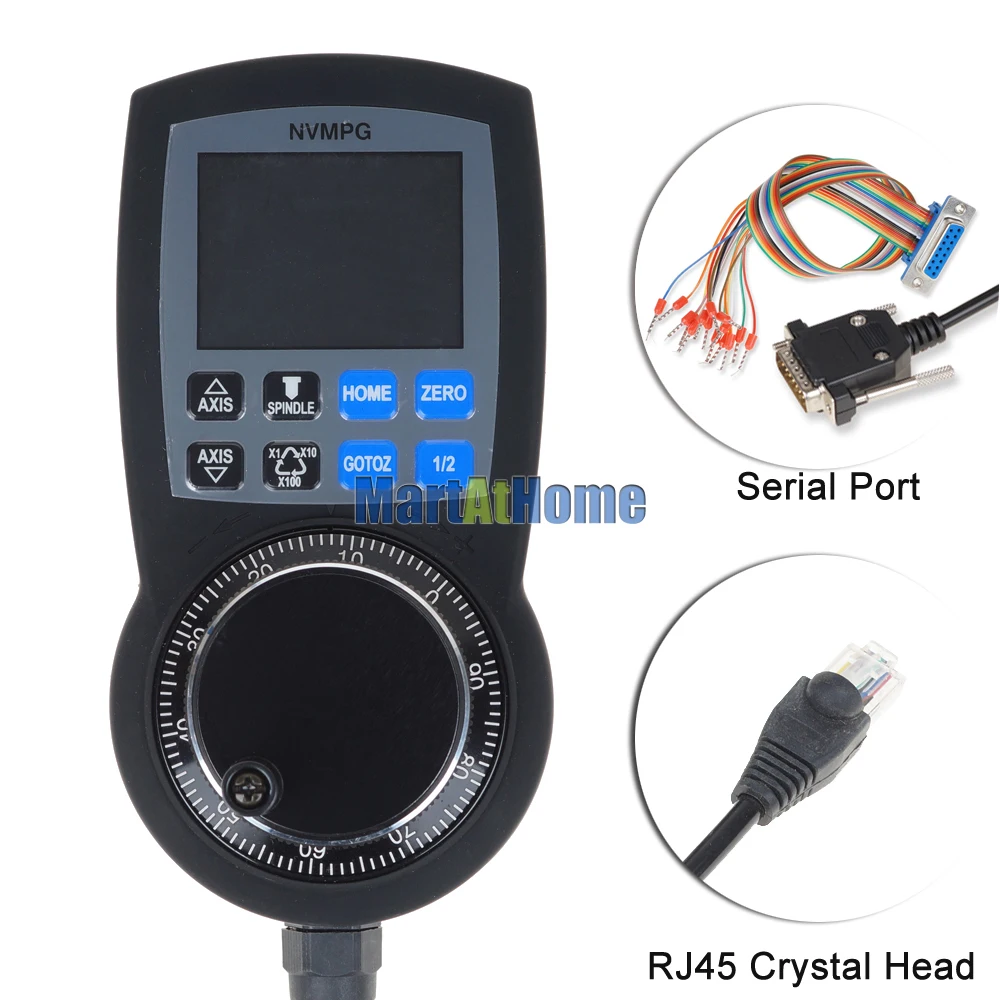

NVMPG имеет две версии, это последовательный порт и кристаллическая головка RJ45 ..

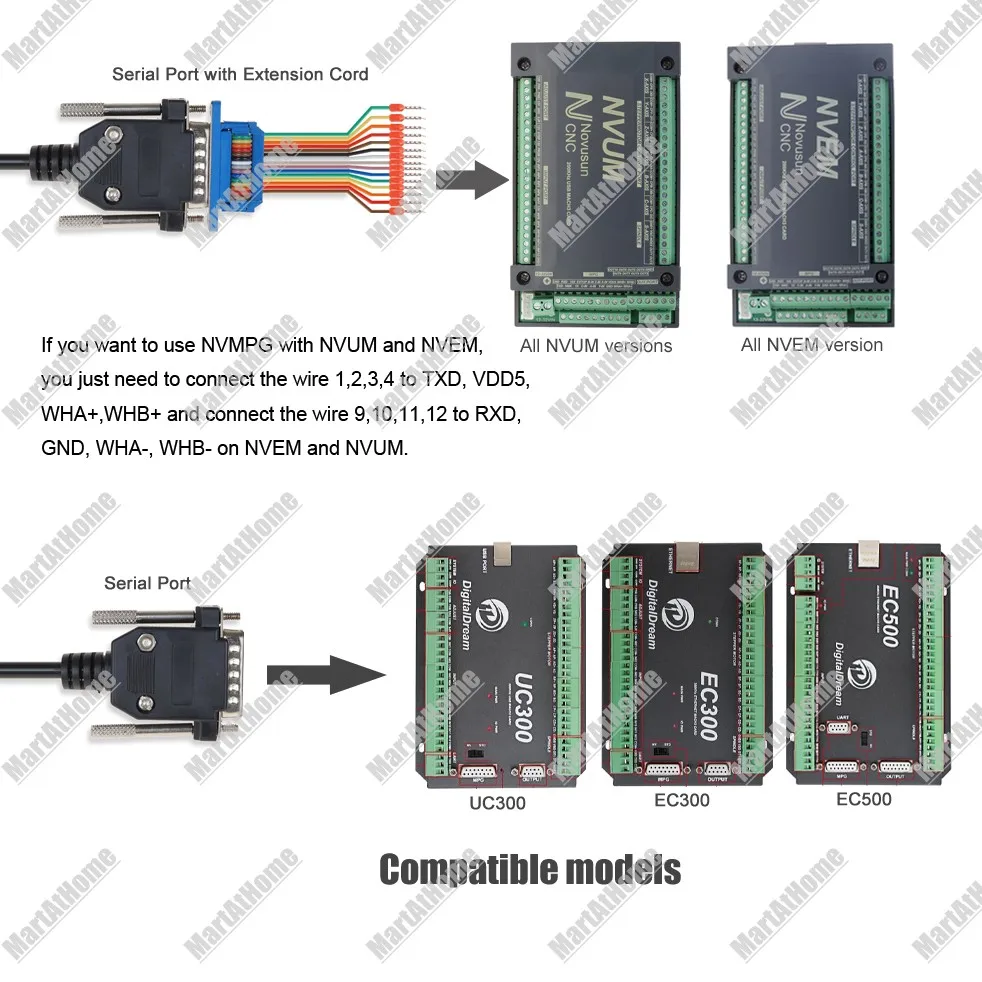

Последовательный портВерсияТолько в том случае,Может быть подключен к нашим картам управления движением через Удлинительный кабель, например NVEM3,NVEM4,NVEM5,NVEM6, NVUM3,NVUM4,NVUM5,NVUM6. Если не используйте удлинитель, последовательный порт может подключиться кUC300,EC300,EC500. (См. Фотографии ниже)

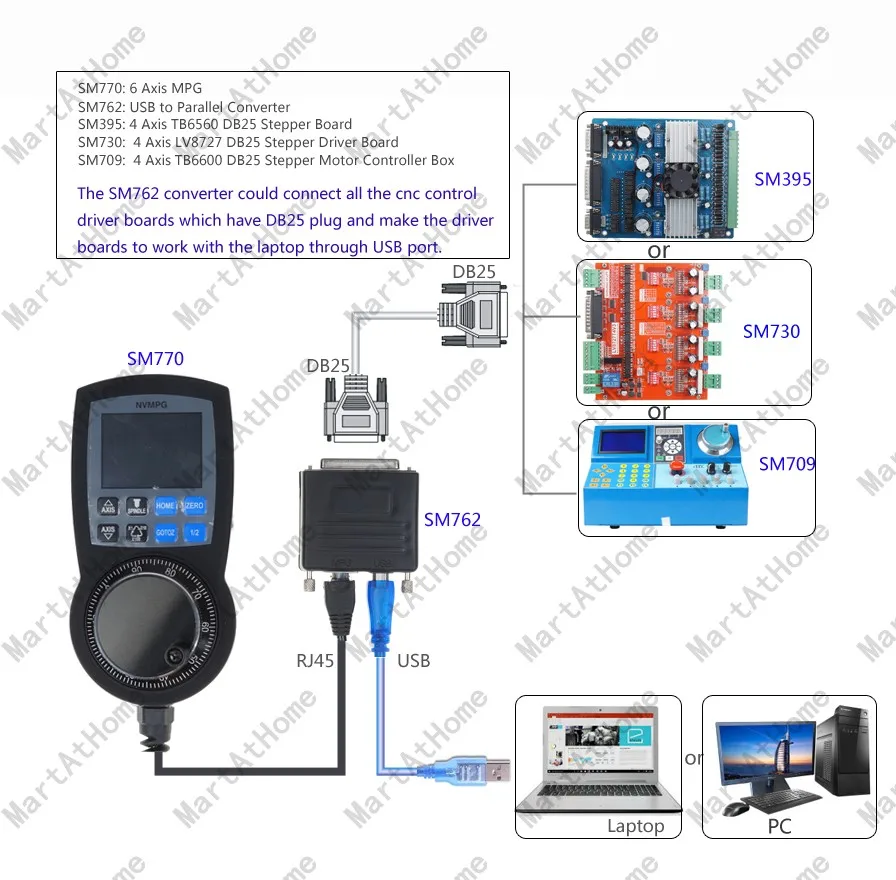

RJ45 с кристаллической головкой версияТолько в том случае,Не могли быРабота сUSB для параллельного преобразователя SM762. Эта версияНе могли работатьС NVEM, NVUM или другими продуктами.(См. Фотографии ниже)
![sm771-figure1[1]](https://ae01.alicdn.com/kf/HTB1j3qlPFXXXXanXFXXq6xXFXXXp.jpg_.webp?width=896&height=880&hash=1776)
Вы можете найти их в нашем магазине. Если Вы не нашли их, не стесняйтесь связаться с нами.
Функция: ванная комната
1) Высокая производительность, низкие цены
2) 2,2 'TFT экран
3) 10 кнопок
4) испытание на устойчивость к 5VDC
5) 8 провод управление
6) 6 координат оси/сброс/FRO/SRO/SJR/шпиндель отображаются на экране

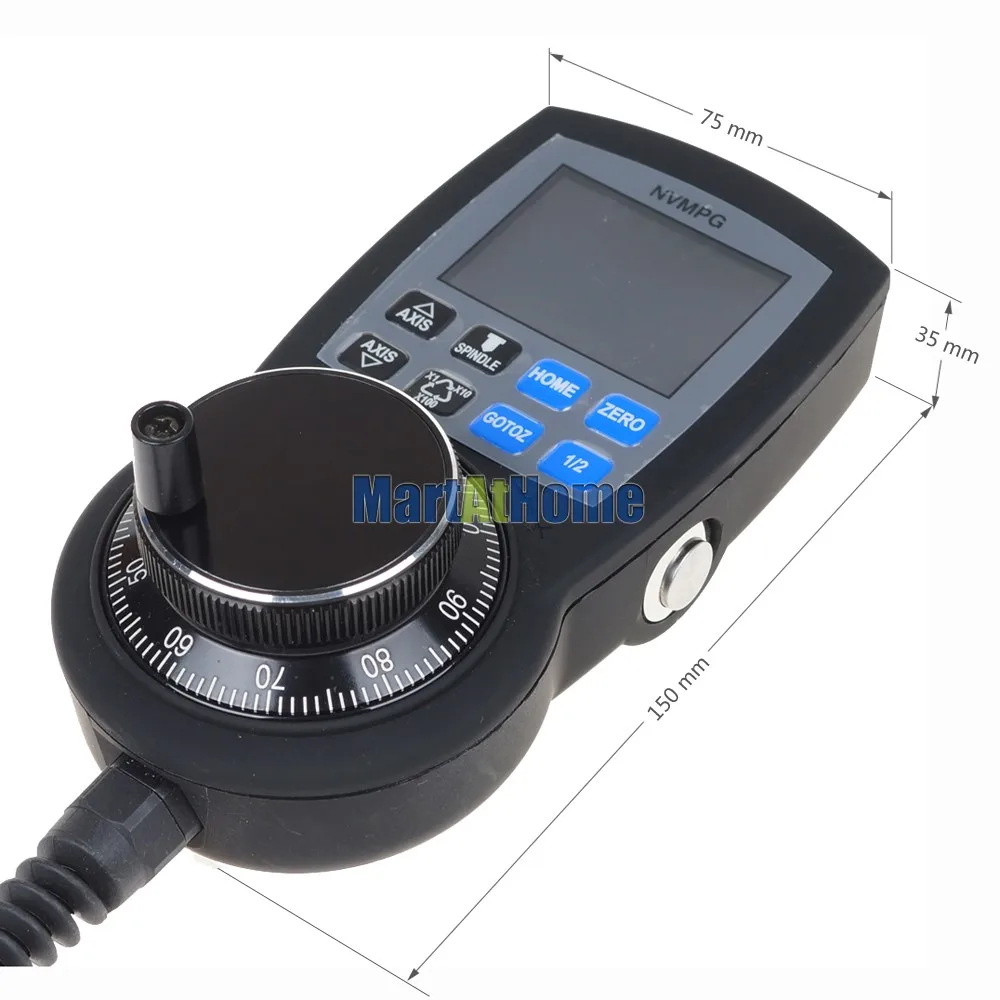

Внешний вид и размер:
Размер продукта 150*75*35 мм
Уведомления и предупреждения:
Не рекомендуется оставаться под дождем, это вызовет короткое замыкание.
Пожалуйста, используйте правильное напряжение питания и мотор.
Обратите внимание на подключение источника питания. Отменить обратное подключение источника питания

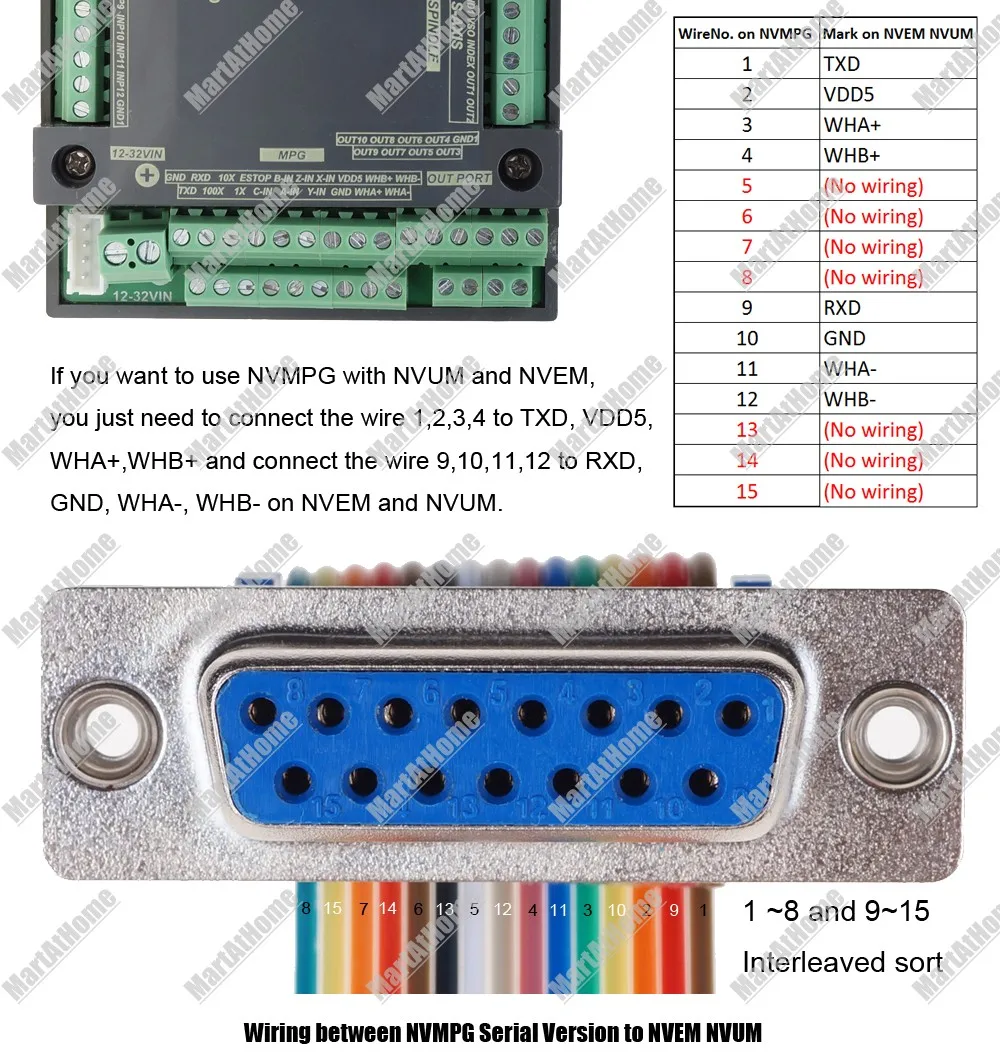

Соединение с NVEM NVUM:
Мы предоставляем 2 DLL файла. Если вы используете стандартный MPG, вы должны использовать NVEM_F.DLL. Если вы используете NVMPG, мы должны использовать NVEM_UART_F.DLL.

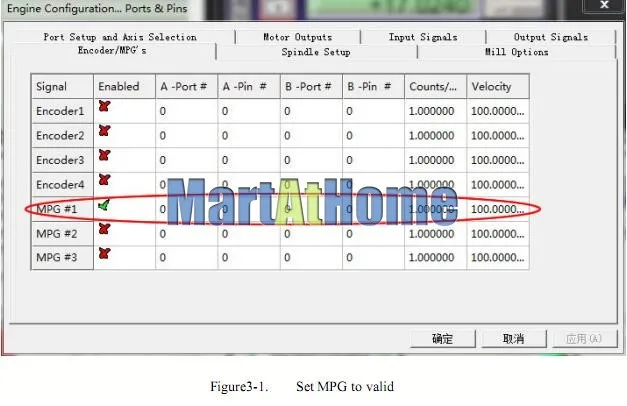

Для начала необходимо установить допустимый MPG, см. Рис. 3-1. Нет необходимости устанавливать другие параметры.

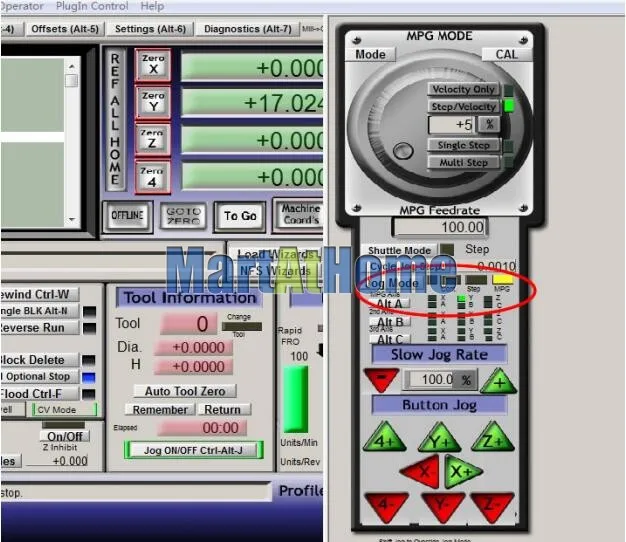

Во-вторых, если нам нужно использовать MPG, мы должны изменить режим ручной работы в режим MPG, см. Рис. 3-2.
Применение:

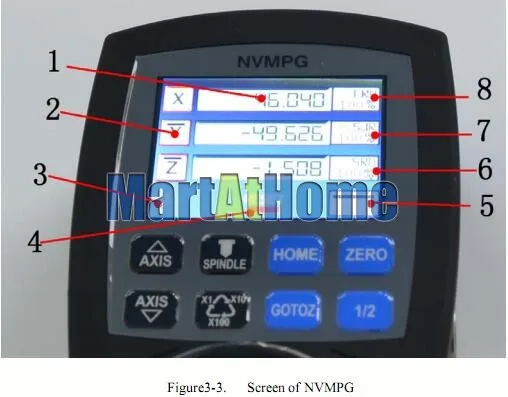

См. Рисунок 3-3, его Определение экрана NVMPG. Подробное описание приведено ниже.
1: значение координат 6 осей
2: ось идентификации
3: скорость MPG.
4: состояние сброса.
5: состояние и значение шпинделя
6: Значение SRO

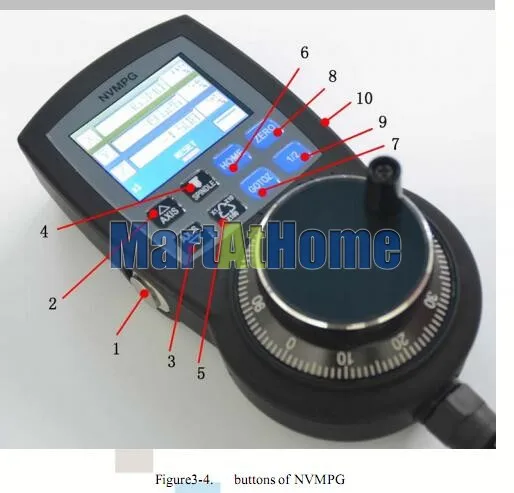

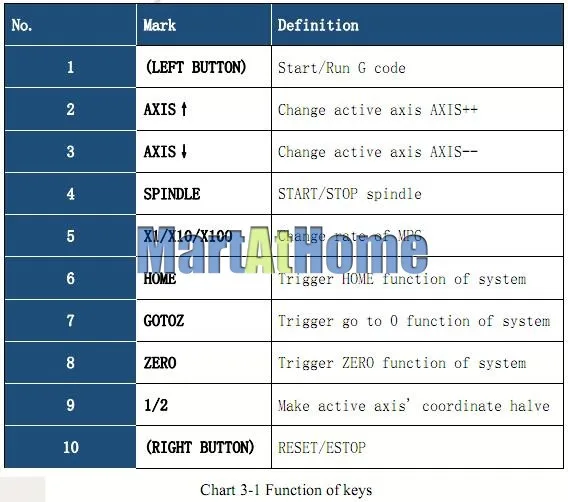

См. Рисунок 3-4, в NVMPG есть 10 кнопок. Каждая клавиша имеет функцию. Функции этих кнопок приведены на диаграмме 3-1.
Конфигурации и применение:
