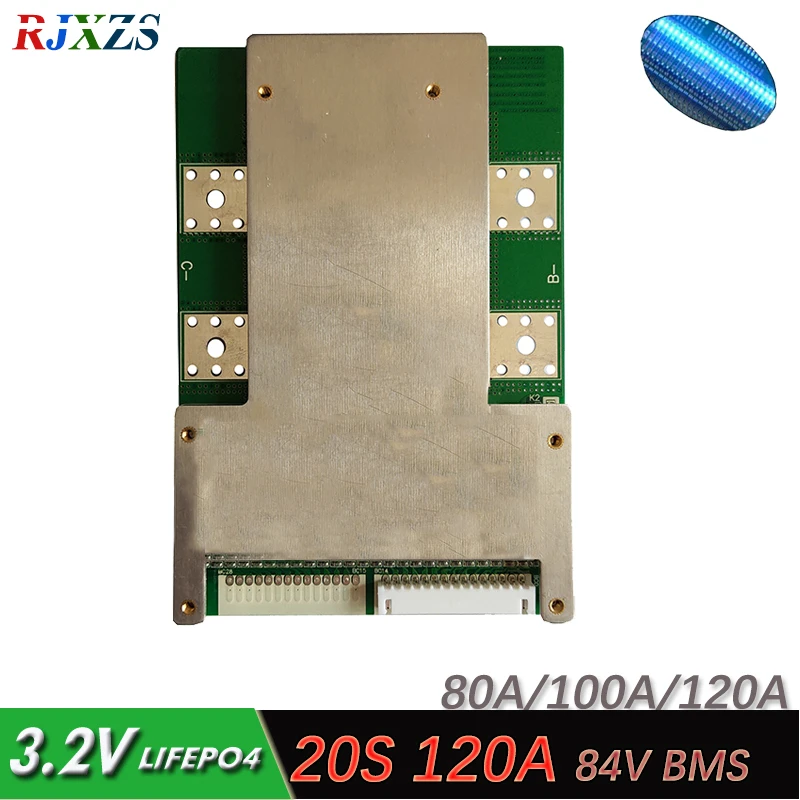

20S 80A100A120A версия S LiFePO4 BMSPCMPCB плата защиты аккумулятора для 20 упаковок 18650 батарея wбаланс wTemp
3 097,38₽
В наличии!
SZXJR Store - Надежность 98.5%
Более 986 подписчиков, дата открытия магазина 29.07.2016
- Положительные оценки: 100% (92)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 20.05.2022
Защитная плата для литий-полимерных аккумуляторов 15S 30 А lipo BMS...
1 489,97₽
Последнее обновление: 02.02.2022
Плата защиты литий-полимерных аккумуляторов 8S 120A версия S lipo B...
2 448,09₽ -5%
Последнее обновление: 08.02.2022
Защитная плата литий-полимерной батареи 13S 60A, литий-полимерной б...
1 697,24₽
Последнее обновление: 22.05.2022
Защитная плата литий-полимерного аккумулятора 24S 60A, литий-полиме...
2 158,43₽
Последнее обновление: 15.05.2022
Защитная плата литий-полимерного аккумулятора 16S 60A версия S lipo...
4 158,35₽
Последнее обновление: 17.03.2022
Плата защиты аккумулятора 16S 30A LiFePO4 BMSPCMPCB для 16 упаковок...
1 976,61₽
Последнее обновление: 01.03.2022
Защитная плата литий-полимерного аккумулятора BMSPCMPCB 13S 30 А 48...
1 319,23₽
Последнее обновление: 20.02.2022
Защитная плата литий-полимерного аккумулятора 28S 100A версия S lip...
4 463,44₽
Последнее обновление: 19.02.2022
10S 30A 36 В литий-полимерная плата защиты аккумулятора BMSPCMPCB д...
1 301,53₽
Последнее обновление: 11.02.2022
Плата защиты литий-полимерных аккумуляторов lipo BMSPCMPCB, 12S, 18...
5 873,90₽
Последнее обновление: 04.04.2022
Умная плата 15S 60A lipo, литий-полимерная, BMSPCMPCB, защитная пла...
623,55₽
Последнее обновление: 31.03.2022
Умная плата 8S 80 а3,2 А, плата защиты аккумуляторов LiFePO4 (18650...
946,92₽
Последнее обновление: 10.03.2022
3S 30A версия S литий-полимерная плата защиты аккумулятора BMSPCMPC...
1 260,63₽
Последнее обновление: 24.02.2022
Плата защиты аккумулятора 16S 60A версии D LiFePO4 BMSPCMPCB для 16...
2 131,08₽ -5%
Последнее обновление: 26.05.2022
Плата защиты аккумулятора 8S 60A version S LiFePO4 BMSPCMPCB для 8 ...
1 977,69₽ -5%
Последнее обновление: 08.02.2022
20S 120A версия S LiFePO4 BMS/PCM/PCB плата защиты батареи для 20 упаковок 18650 батарея с функцией баланса с переключателем температуры
Примечание: Это BMS с функцией баланса. Ваш аккумулятор должен совпадать, батарея должна иметь хорошую консистенцию, если не уверены, пожалуйста, используйте новый фирменный аккумулятор.
Это версия S, зарядка и разрядка используют тот же порт.
Если вы хотите зарядить и разрядить, используйте разный порт, выберите версию D.
Особенности:
1) Высокоточная схема обнаружения напряжения;
2) терминал зарядного устройства с использованием высоковольтного устройства;
3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);
4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;
5) Низкое потребление тока в режиме ожидания.
80а версия:Непрерывный рабочий ток:80а, Перегрузки по току:160A
Версия 100A:Непрерывный рабочий ток:100А, Перегрузки по току:200A
Версия 120A: непрерывный рабочий ток:120А, Перегрузки по току:240А

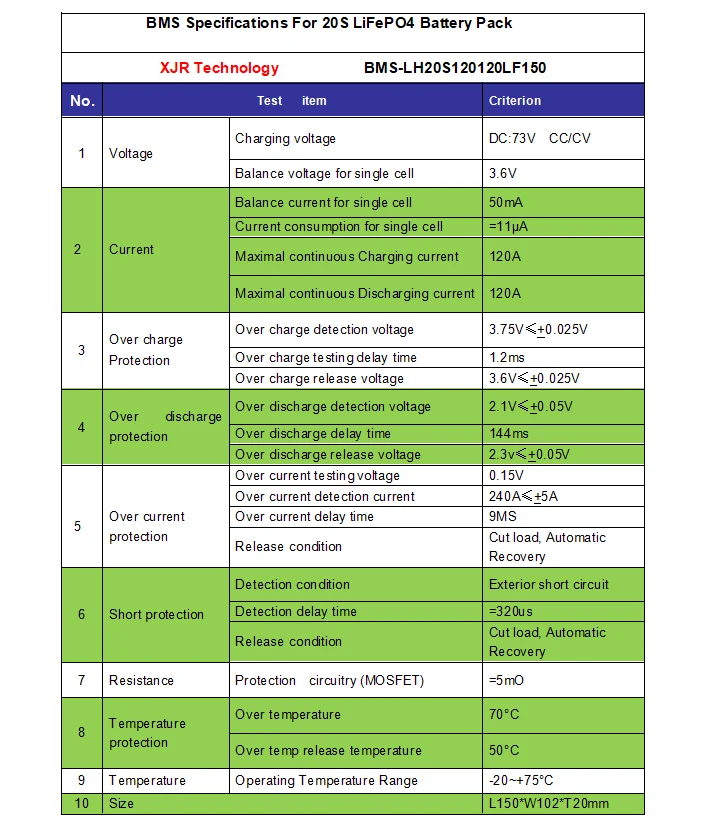

Параметры версии 120A:
Перезарядка: 3,75 в
Защита от разрядки: 2,1 V
Напряжение зарядки: 3,65 в * 20 = 73 в
Непрерывный рабочий ток: 120A
Ток: 120*2 = 240A
Баланс Напряжение: 3,6 V
Баланс тока: 50 мА

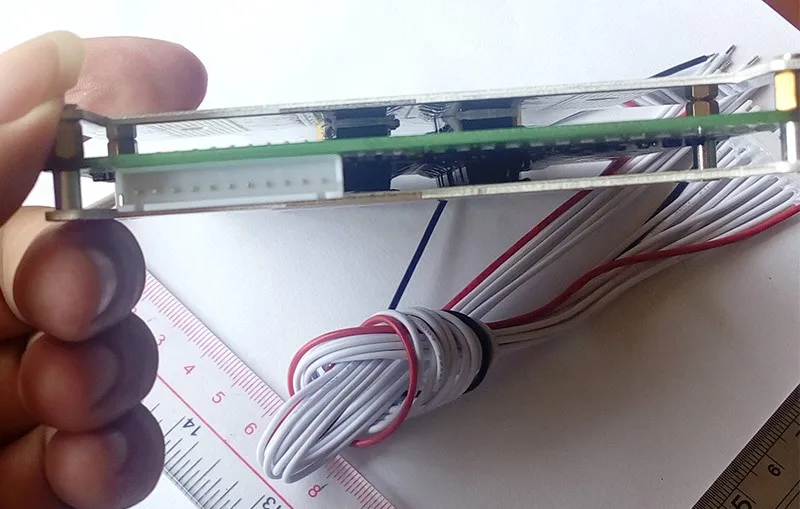

Размер: 150 мм * 102 мм * 20 мм
Мы отправим с балансовым кабелем (balane wire)
![](https://ae01.alicdn.com/kf/HTB11_OGbvvsK1Rjy0Fiq6zwtXXaB.jpg_.webp)
![](https://ae01.alicdn.com/kf/HTB1j0dKJrrpK1RjSZTEq6AWAVXaD.jpg_.webp)
![](https://ae01.alicdn.com/kf/HTB1T6f6PXXXXXbWXVXXq6xXFXXXv.jpg_.webp?size=191548&height=533&width=700&hash=4040944cd1a518b7e2bf5c90ffda6775)
![](https://ae01.alicdn.com/kf/HTB1wALRPXXXXXXsapXXq6xXFXXX5.jpg_.webp?size=83369&height=700&width=700&hash=d84a03b3663685b0d79665fb9fea12f1)
![](https://ae01.alicdn.com/kf/HTB1P_cjMVXXXXcmXpXXq6xXFXXXX.jpg_.webp?size=117058&height=509&width=800&hash=19eebf4ce23cfbe1a6e2db737f0242fe)
![](https://ae01.alicdn.com/kf/HTB1ZwYLPXXXXXXTapXXq6xXFXXXD.jpg_.webp?size=279653&height=640&width=960&hash=c463cd27e68ac71d8661d93015a7faf9)
Версия S: зарядка и разрядка Используйте тот же порт
Зарядка: B + и C-
Разряд: B + и C-
![](https://ae01.alicdn.com/kf/HTB15l46SXXXXXceXXXXq6xXFXXXc.jpg_.webp?size=148723&height=605&width=800&hash=ed2e87f764015a209d61b7008c156333)
Серия проводов: первая линия припоя B-к отрицательному аккумулятору, подключите кабель баланса к батарее (B1 B2. .. В20), вставьте кабель (гнездо), после проверки, затем подключите c-линию, затем посмотрите на количество общего напряжения батареи, если напряжение между C-и B + равно общему напряжению, это должно работать должным образом.
Версия S может использоваться в качестве версии D. В этот чехол, максимальный ток заряда та же, что и у ток разряда.

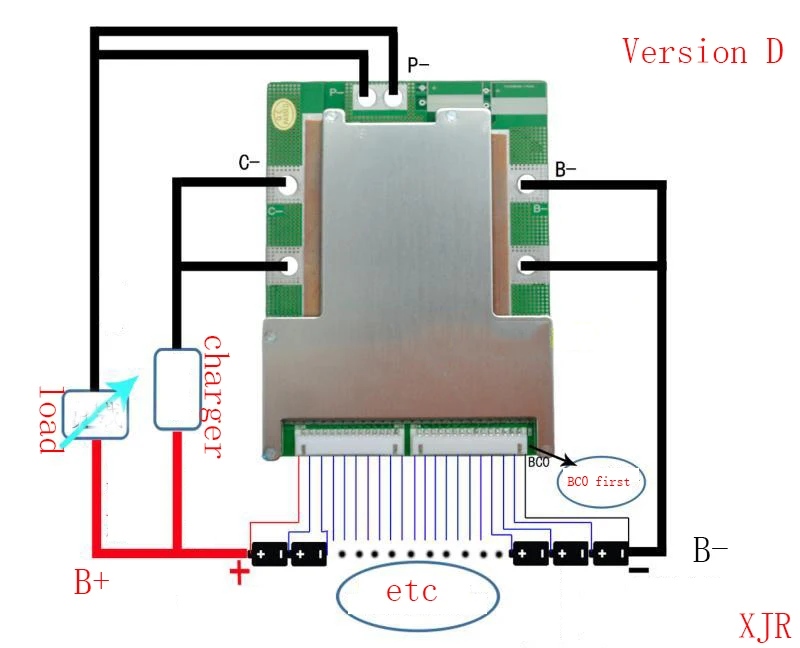

Схема проводки 2: порт разницы в использовании chargea и discharge.
Зарядка: B + и C-
Разряд: B + и P-
![](https://ae01.alicdn.com/kf/HTB1wDpMSXXXXXatXFXXq6xXFXXXT.jpg_.webp?size=155854&height=648&width=800&hash=e2532c8b19f3dd7c3c3c15e644a4a102)
Применение:
20S lifepo4 аккумуляторные батареи
Примечание:
1) обратите внимание, что входное и выходное напряжение, а также условия нагрузки для платы защиты питания не превышают электрические параметры допустимого энергопотребления;
2) особое внимание к току нагрузки не может работать долгое время между максимальным непрерывным рабочим током и током защиты;
3) при подключении аккумулятора он может не разрядиться. В этот чехол, Подключите зарядное устройство может быть восстановлена до обычные рабочие условия;
4) хотя встроенный блок электростатической защиты BMS, пожалуйста, не трогайте руки, когда BMS в рабочем состоянии, чтобы избежать повреждения от статического электричества.
5) если изображение не соответствует параметрам, пожалуйста, проверьте в соответствии с таблицей параметров.
SMT мастерская:
Вопросы еще не задавались...
-
Battery Number20
-
Быстрая зарядкаНет
-
Вес логистики0.400
-
ДисплейНет
-
Интеллектуальная зарядкаДа
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRJXZS
-
НазначениеСтандартная батарея
-
Номер моделиBMS-LH20S120120LF150
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияNONE
-
ТипЭлектрический
-
УпаковкаНет
